DT9205A+铲牛屎换硬芯

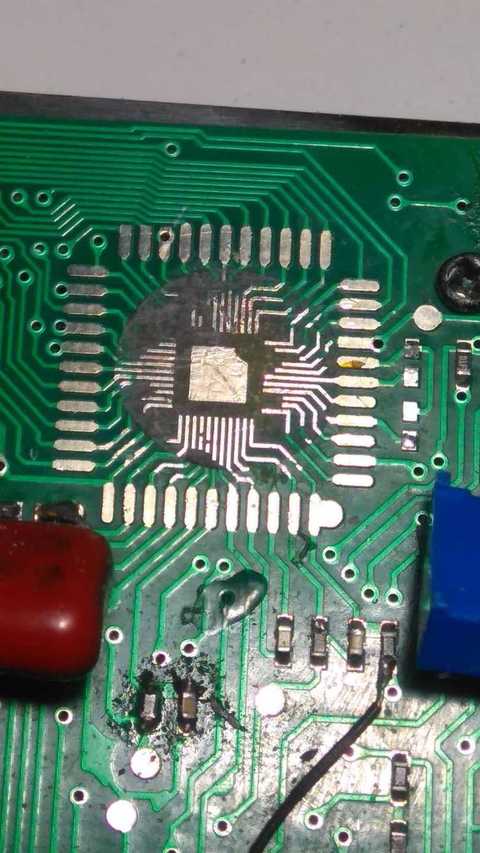

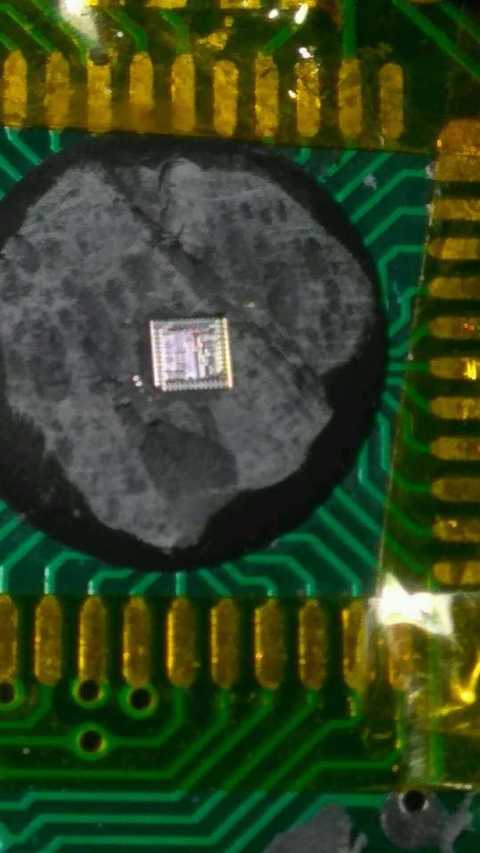

前些天DT9205A+电阻档故障，最后发现是转盘过孔腐蚀不通，修复后，一度工作正常，近日发现明明校准好了，但有时候会突然有几十个字误差，而且有时候会出现本该归零的档位显示无穷大。检查了几天，感觉还是怀疑芯片工作不良。决定铲牛屎换硬芯！

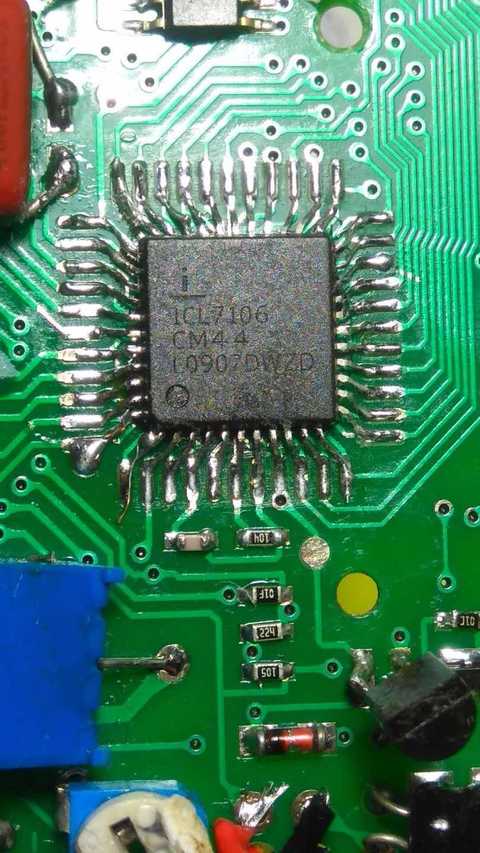

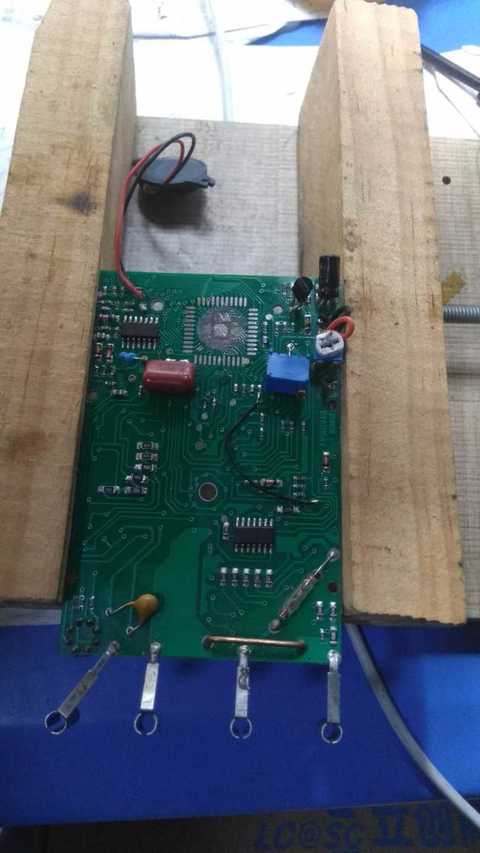

水平有限，反反复复焊接了两个多小时，终于焊好了！

由于原装的分压电阻误差太大，某宝没买到贴片分压电阻，正好立创有20元优惠券就从立创买了几种分压电阻，更换了部分分压电阻。精度和线性多少提高了一些。

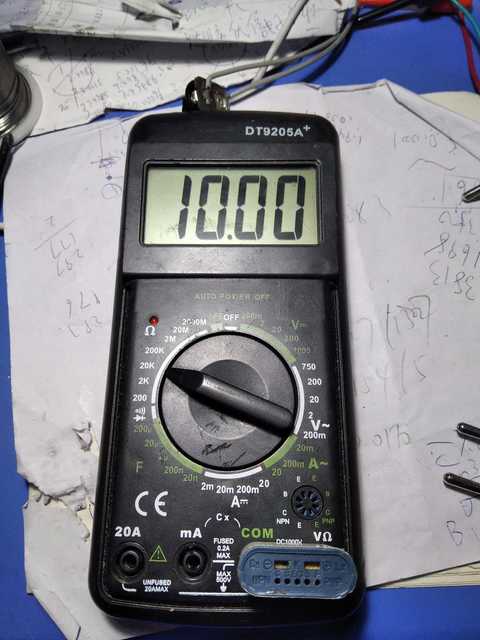

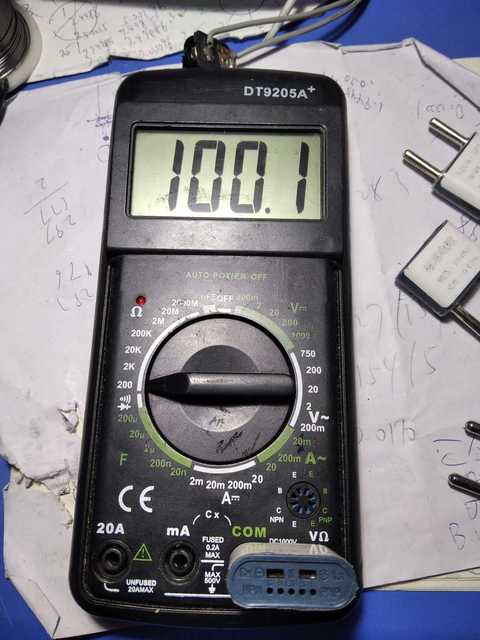

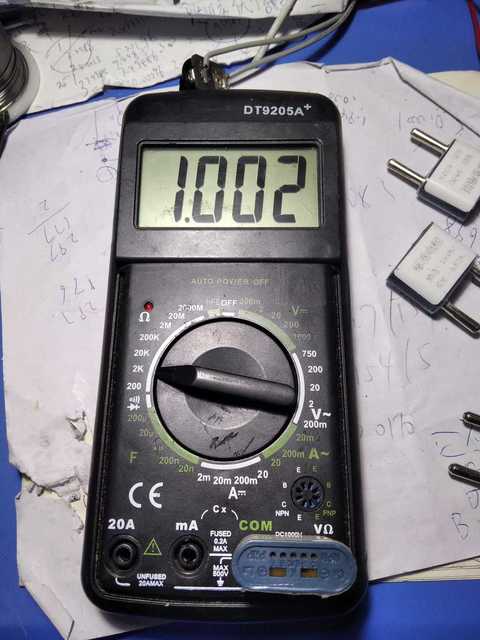

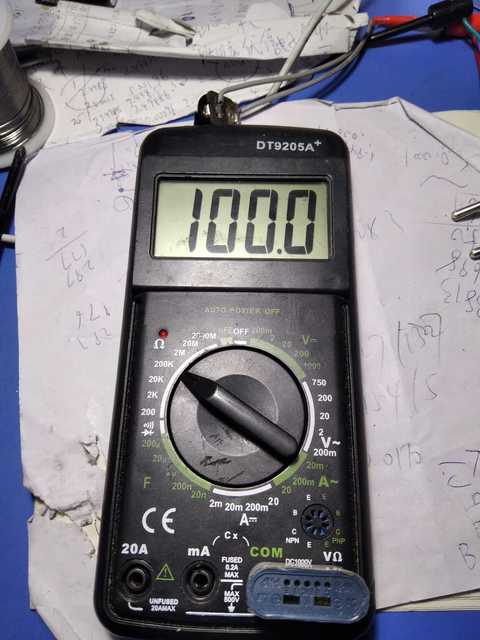

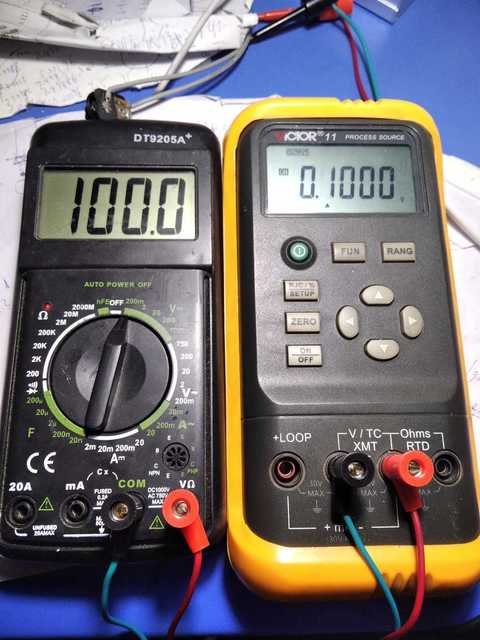

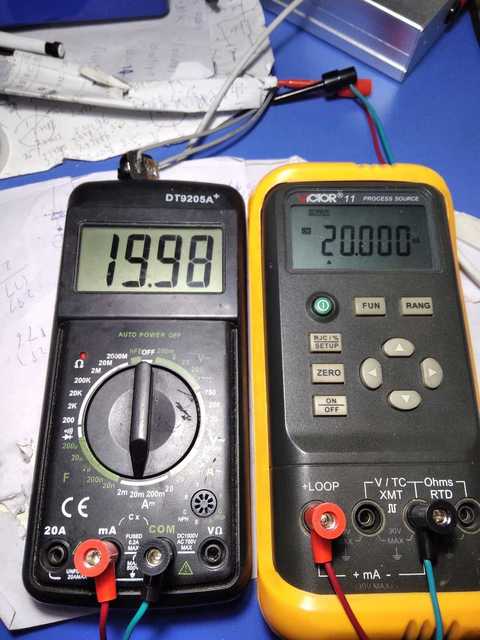

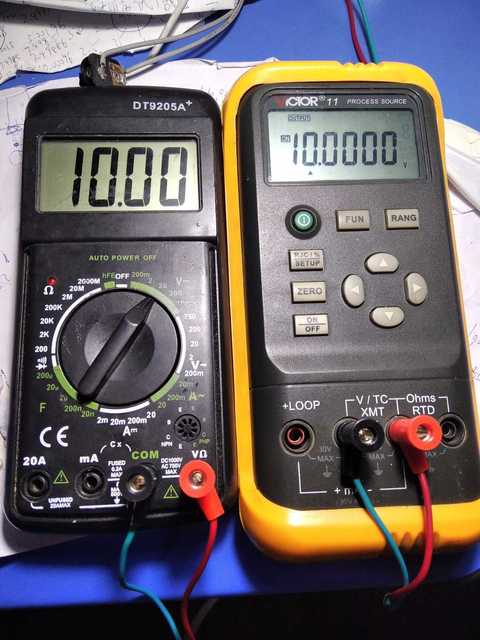

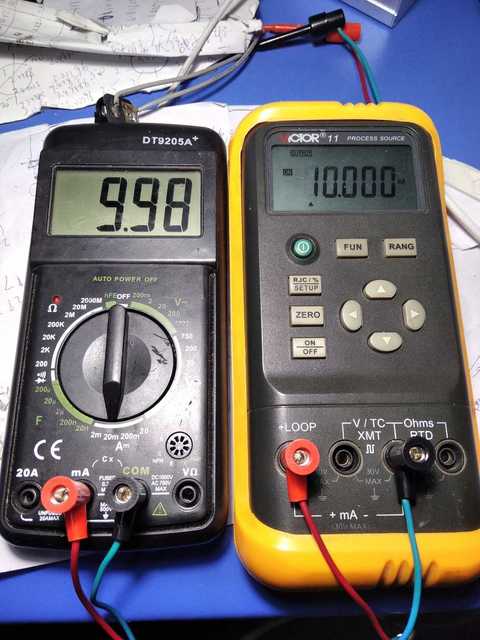

校准了一下精度，

哈哈这种勾当我也干过。

而且一个没有焊盘的，全是飞线的都干过呢。

完美，谢谢分享！

我的泰坦9205铲完牛屎，没买到体积大的7106,10X10的焊不了。

wgh1027 发表于 2020-5-24 00:17
而且一个没有焊盘的，全是飞线的都干过呢。

还是你牛！ 做搭桥手术我可不行！

勇闯沙滩 发表于 2020-5-24 05:55
我的泰坦9205铲完牛屎，没买到体积大的7106,10X10的焊不了。

我就没见过9205有适合硬芯的焊盘，不知道这PCB是谁设计的，从来就没厂家去改改焊盘尺寸

这个表还很人性做了焊盘的，有些表焊盘都不做，就只有飞线改了

hc061218 发表于 2020-5-24 06:18
还是你牛！ 做搭桥手术我可不行！

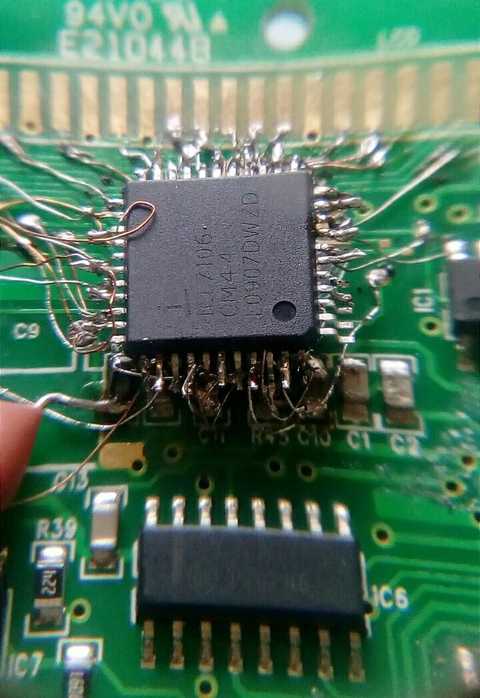

飞起来的7106

wgh1027 发表于 2020-5-24 08:38
飞起来的7106

发现这个7106跟楼主的是同一批的。

wgh1027 发表于 2020-5-24 08:38
飞起来的7106

耐心厉害

我的眼神都不行了

独孤求败

hc061218 发表于 2020-5-24 06:19
我就没见过9205有适合硬芯的焊盘，不知道这PCB是谁设计的，从来就没厂家去改改焊盘尺寸 ...

确实是这种情况，设计怎么想的。

手上有块新的山货表（7106）
这表测50Hz 电阻负载的电流OK ，测线性、开关、电机等等三电流都差的利害。

vc11好评

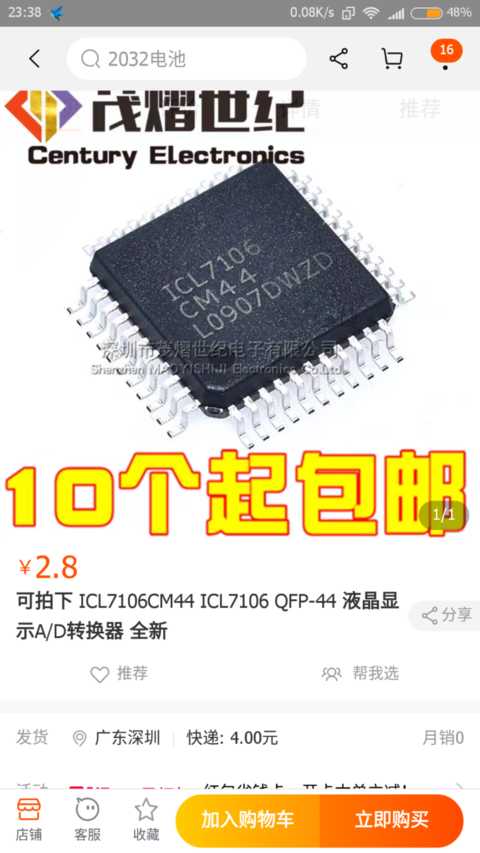

某宝2.4包邮的店买的？都是一个批次

一波神操作！

lxd7343 发表于 2020-5-28 22:08
某宝2.4包邮的店买的？都是一个批次

哈哈！我买的没那么便宜。
