优仪高UA220D钳表电流测试

发表于：2020-6-8 17:00:07 4039
万用表
主题类别: 知识_经验
仪表品牌: 其它品牌
显示方式: 三位半
型号或关键字: UA220D钳表

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
本帖最后由 巍巍兴安 于 2020-6-8 20:12 编辑

     一.UA220D钳表直流电流测试

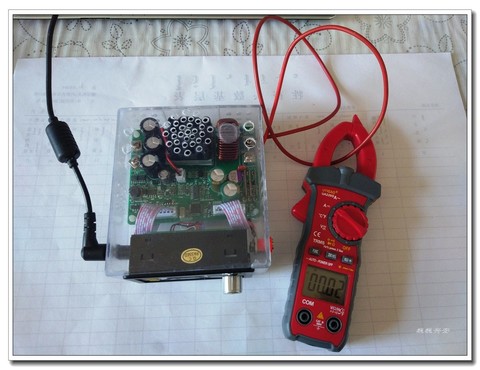

使用睿登5015数控电源，输出短接一段劣质表笔线

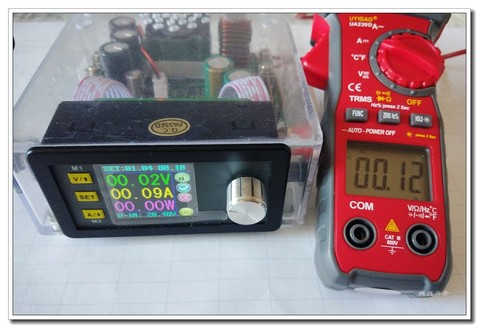

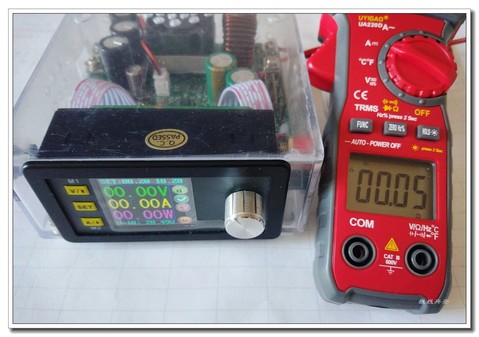

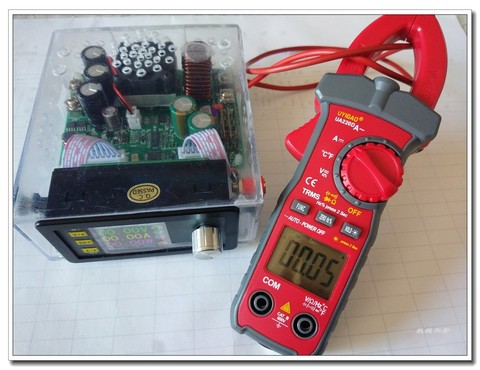

UA220D钳表直流档清零后还有3-5字跳动

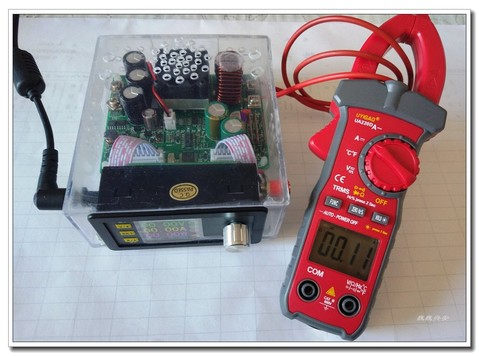

0.1A档对比测试

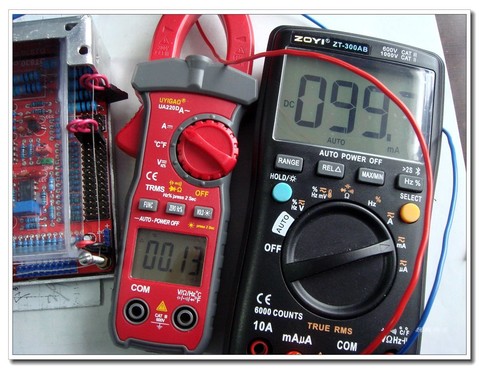

补一个DT830-VAR-1819电压电流基准源的0.1A测试

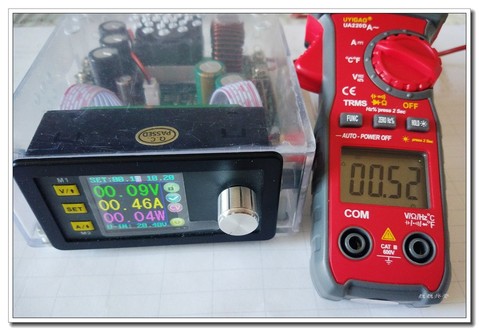

0.5A档对比测试

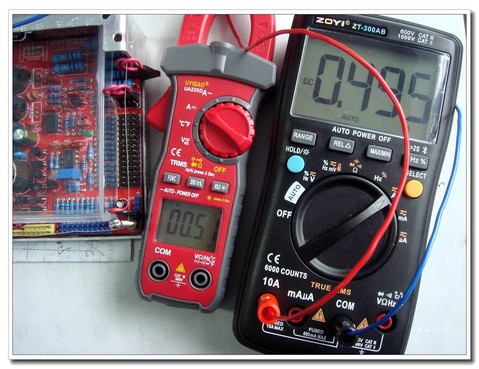

DT830-VAR-1819电压电流基准源的0.5A测试

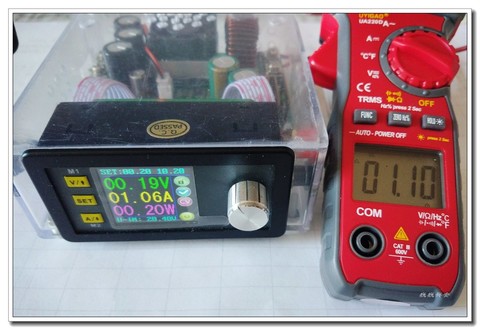

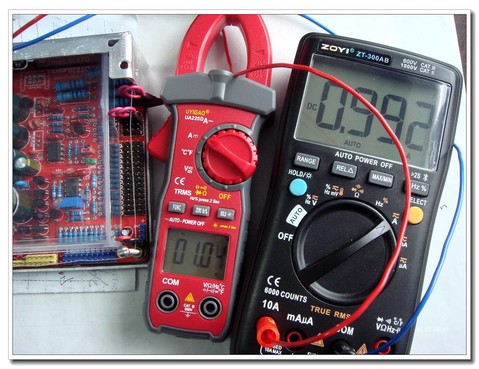

1A档对比测试

DT830-VAR-1819电压电流基准源的1A测试

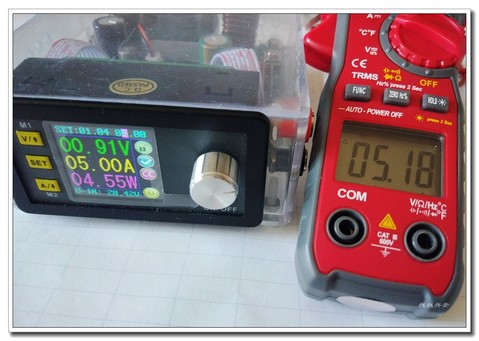

5A档对比测试

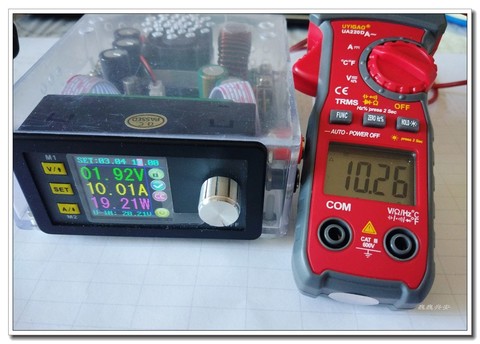

10A档对比测试

绕线两周测大电流

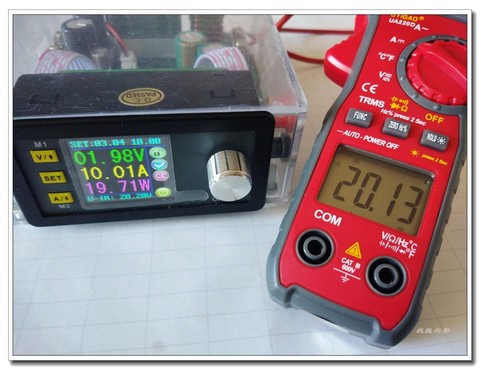

20A档对比测试

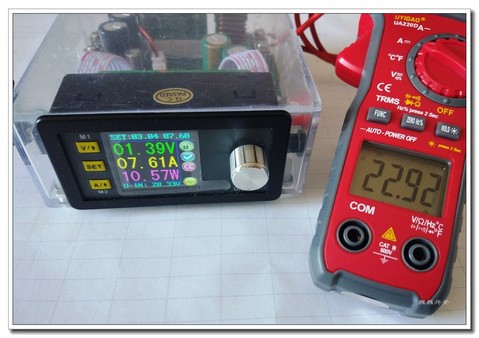

绕线三周测大电流

可以测到22A左右

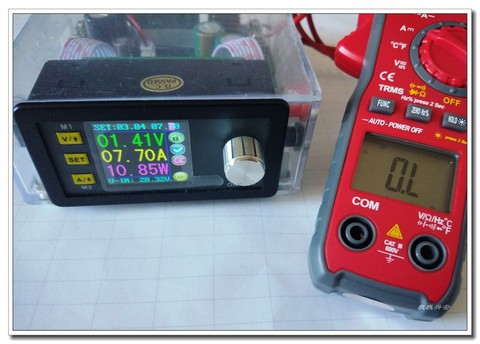

再加大电流就超量程了

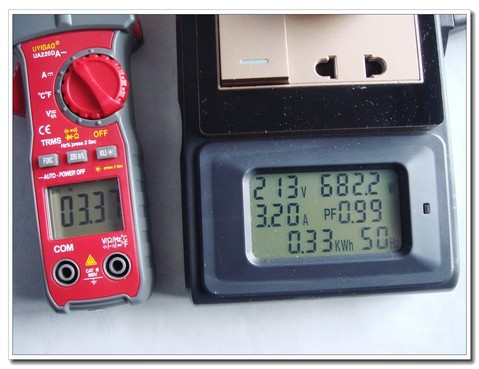

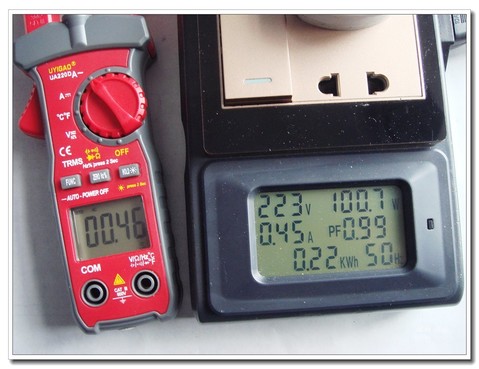

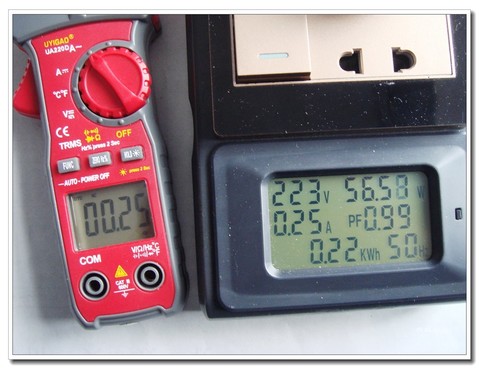

      二.UA220D钳表交流电流测试

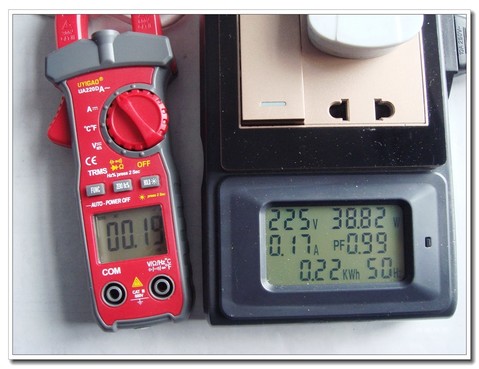

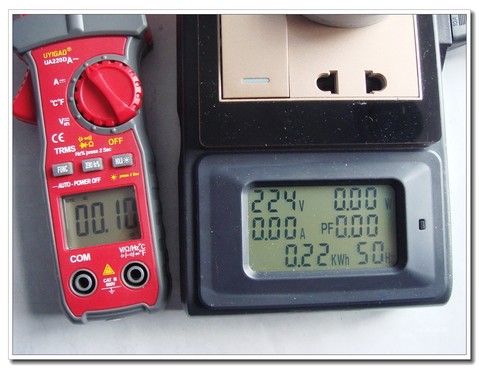

没有交流电流基准源，只有功率计对比。交流档UA220D有10-12字左右的底数，也可清零

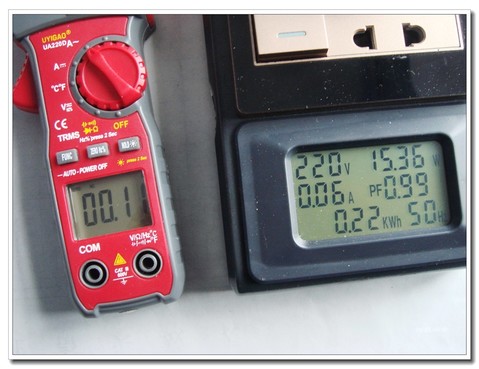

测小于0.1A的电流基本没有反应


以下测试UA220D均未清零

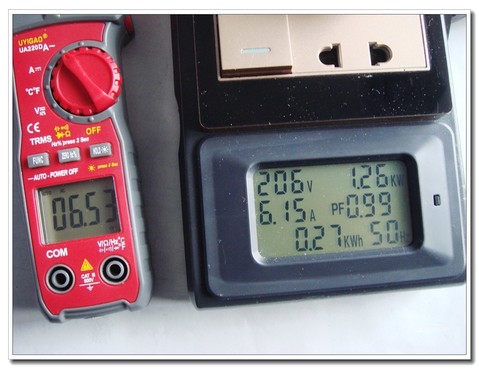

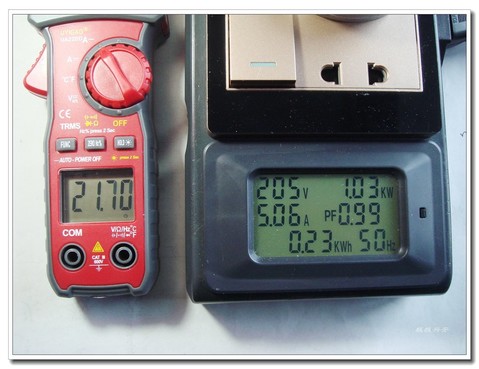

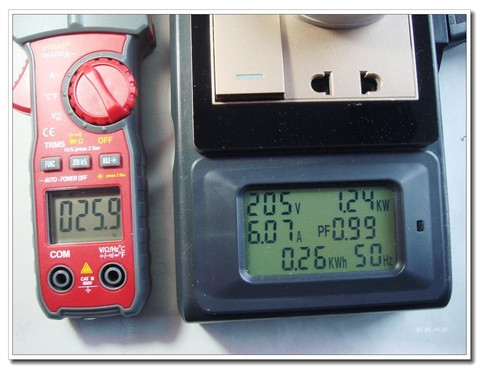

以下是钳表绕线四周测试的

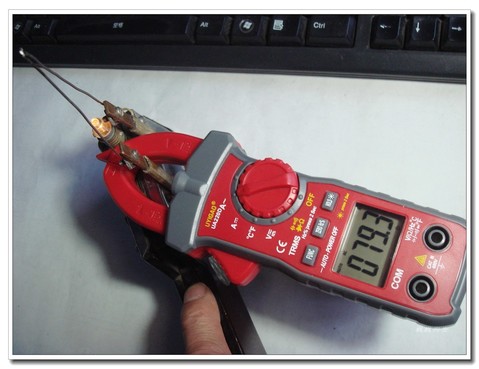

测工频变压器烙铁电流79.3A，找不到更大的电流测试，看屏幕交流显示能测到199A吗？

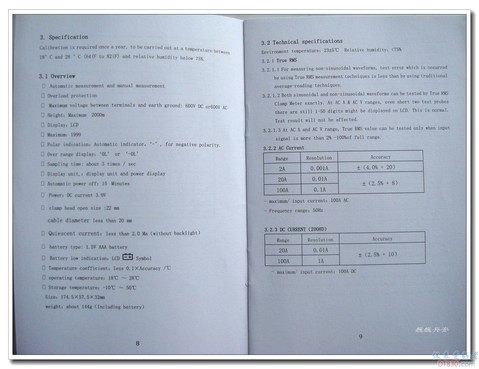

从以上测试结果看，UA220D钳表直流电流只有20A档，交流电流有20A和100A档吧








收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（18）

fslichong 数字王者 2020-6-8 18:59:52
数控电源厉害，漂亮
2020-6-8 18:59:52 回复
勇闯沙滩 数字大神 2020-6-8 19:00:53
直流钳表比较实用，就是价钱贵了。
2020-6-8 19:00:53 回复
散淡021 数字大神 2020-6-8 19:32:24
本帖最后由 散淡021 于 2020-6-8 19:34 编辑

钳表最大20A
小了那你能分辨0.1mA到也不能说你啥
2020-6-8 19:32:24 回复
kyhwhb 楼主     数字大神 2020-6-8 19:42:39
散淡021 发表于 2020-6-8 19:32
钳表最大20A
小了那你能分辨0.1mA到也不能说你啥

感觉只是一个直流20A档，50mA以下难以分辨
2020-6-8 19:42:39 回复
散淡021 数字大神 2020-6-8 19:45:52
巍巍兴安 发表于 2020-6-8 19:42
感觉只是一个直流20A档，50mA以下难以分辨

价格不错
这价格也就看它有DCA， 结果不上不落。

你不发帖，我当它也是100DCA的
2020-6-8 19:45:52 回复
kyhwhb 楼主     数字大神 2020-6-8 19:53:03
散淡021 发表于 2020-6-8 19:45
价格不错
这价格也就看它有DCA， 结果不上不落。

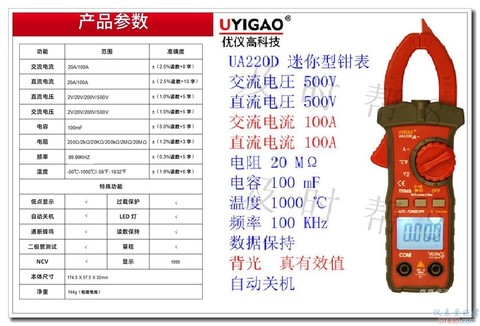

之前查网上介绍也是100A的，谁知实测却不是----也可能手中这个表软件有问题（已发现电阻二极管电容档切换有问题）


2020-6-8 19:53:03 回复
kyhwhb 楼主     数字大神 2020-6-8 20:00:44
找不到更大的电流测试，看显示交流能测到199A吗？


2020-6-8 20:00:44 回复
jltzmy 数字精灵 2020-6-8 20:08:49
直流小电流分辨率差了点意思，价格不高粗用还可以
2020-6-8 20:08:49 回复
散淡021 数字大神 2020-6-8 20:34:40
巍巍兴安 发表于 2020-6-8 19:53
之前查网上介绍也是100A的，谁知实测却不是----也可能手中这个表软件有问题（已发现电阻二极管电容档切换 ...

210E
二极挡电阻档转换有时也出问题，我买来没啥用过，后来确认是刀位问题
139C、71A都没啥用过，都出现莫名奇妙的问题，最三表子一洗洗刀位，结果都好了。

你这表的刀位反复转转如果有二次正常的基本也是刀位。
2020-6-8 20:34:40 回复
mvwz24029819 数字精灵 2020-6-8 21:51:02
很不错，只是量程小些
2020-6-8 21:51:02 回复
月台故事 数字大师 2020-6-9 06:19:29
好表好表
2020-6-9 06:19:29 回复
人艰不拆 数字王者 2020-6-9 07:56:16
哈哈，真的不错啊
2020-6-9 07:56:16 回复
wgh1027 数字大神 2020-6-9 08:00:34
最高量程是20A的钳形表，不可思议。
2020-6-9 08:00:34 回复
kyhwhb 楼主     数字大神 2020-6-9 08:04:08
wgh1027 发表于 2020-6-9 08:00
最高量程是20A的钳形表，不可思议。

与网查介绍100A严重不符，估计是残次品流出的
2020-6-9 08:04:08 回复
wgh1027 数字大神 2020-6-9 08:14:14
巍巍兴安 发表于 2020-6-9 08:04
与网查介绍100A严重不符，估计是残次品流出的

赶快返厂保养
2020-6-9 08:14:14 回复
wgh1027 数字大神 2020-6-9 08:17:47

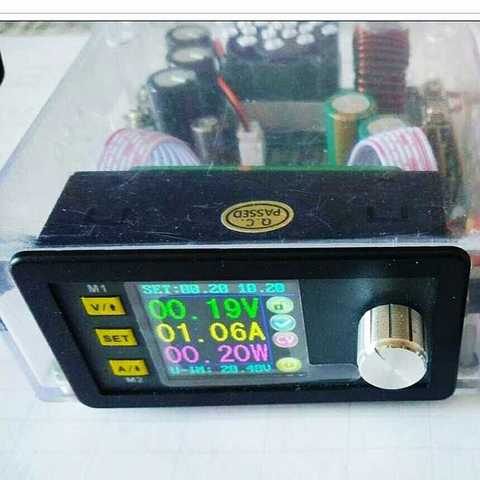

这个装备是什么牌子的？

2020-6-9 08:17:47 回复
kyhwhb 楼主     数字大神 2020-6-9 08:29:30
wgh1027 发表于 2020-6-9 08:17
这个装备是什么牌子的？

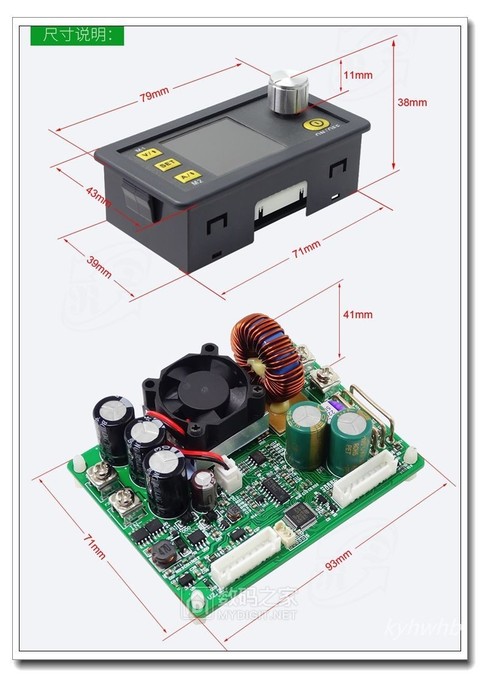

详见：给睿登DPS5015无通信款数控电源絮窝镶蓝牙https://www.mydigit.cn/forum.php?mod=viewthread&tid=26320
2020-6-9 08:29:30 回复
喜欢就好 数字精灵 2020-10-22 12:56:47
学习了，谢谢楼主分享！
2020-10-22 12:56:47 回复
