胜利VC890C+增强版改9999后，线性校准

发表于：2020-7-3 20:00:09 5640
万用表
主题类别: 校准_调试
仪表品牌: 胜利（VICTOR）
显示方式: 9999字
型号或关键字: VC890C+

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
胜利VC890C+改6000计数和9999计数后，都有3000以上读数逐步偏大的情况！
由于校准只能用1000的值，估计可能是校准点太低了，导致越高的电压偏差越大，按理说6000计数应该用5000计数的值去校准。但是，校准程序不认可！

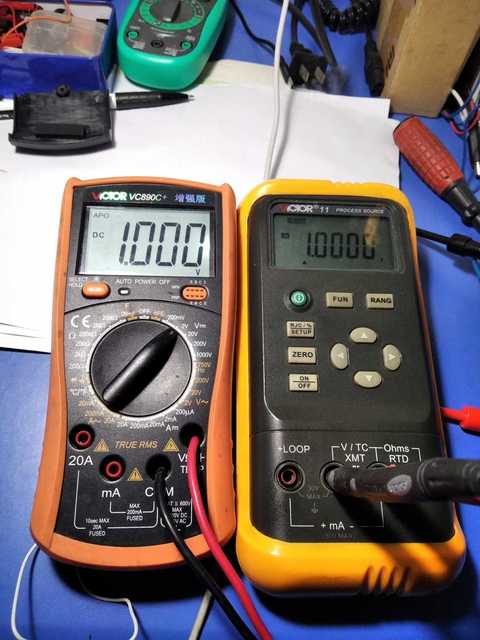

然后我就尝试校准时用10002-10004之间的值去校准，这样能适当拉低斜率。

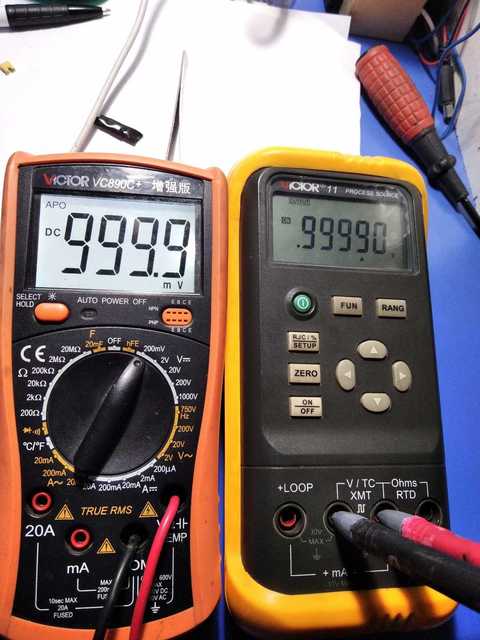

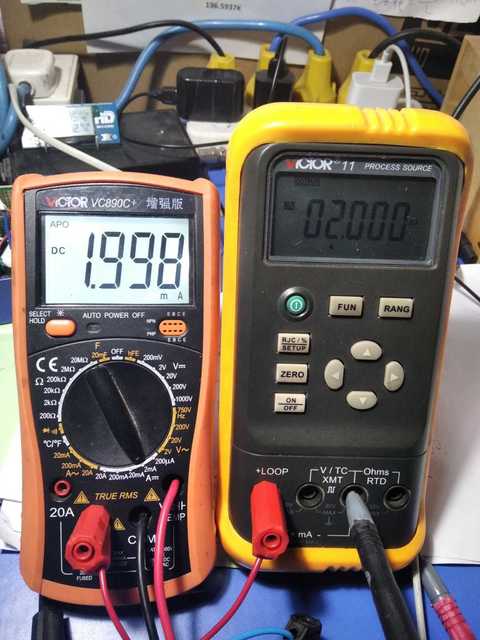

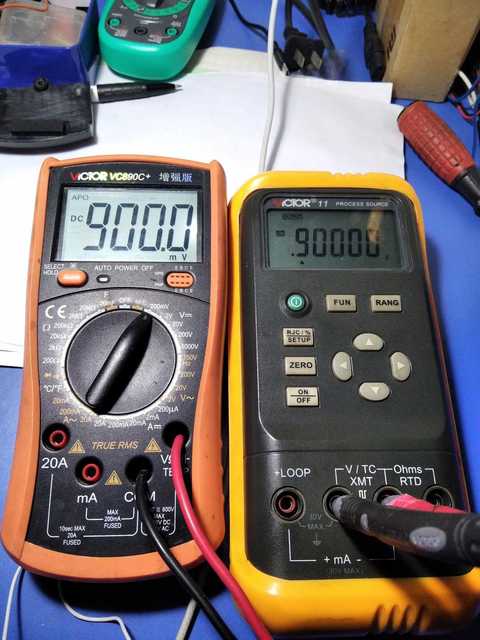

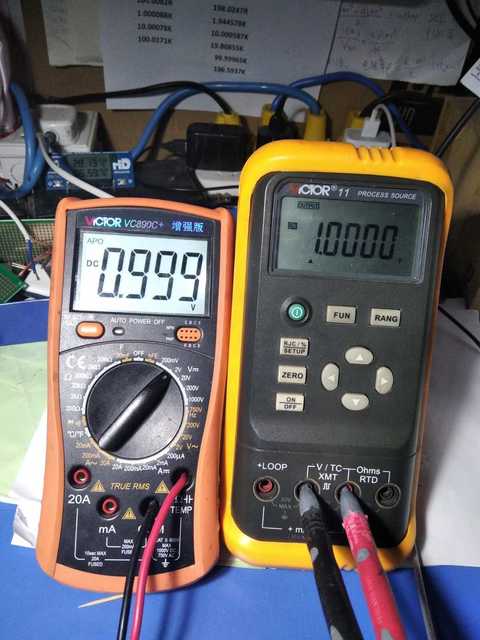

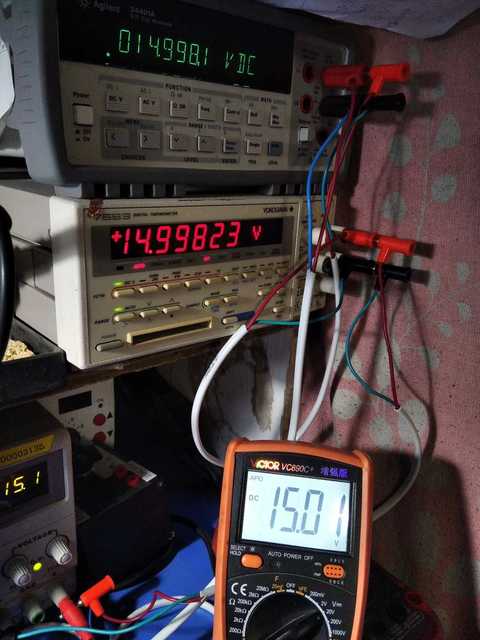

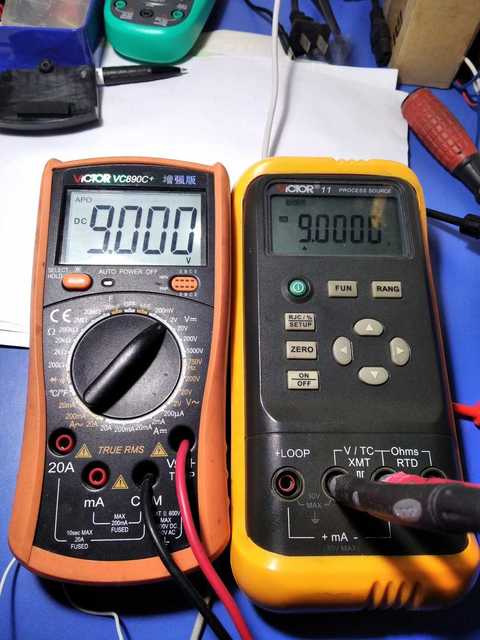

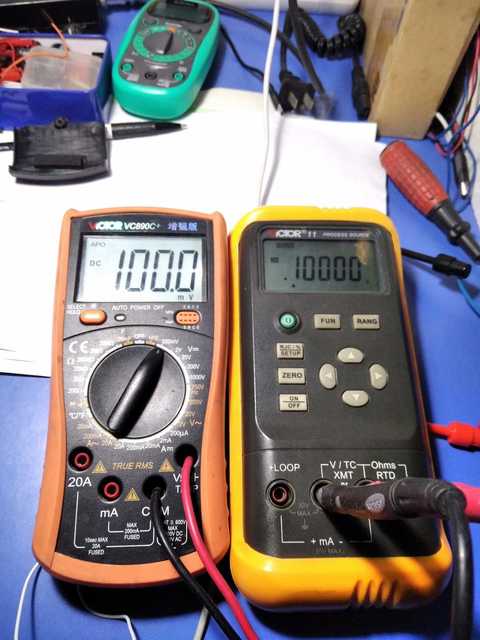

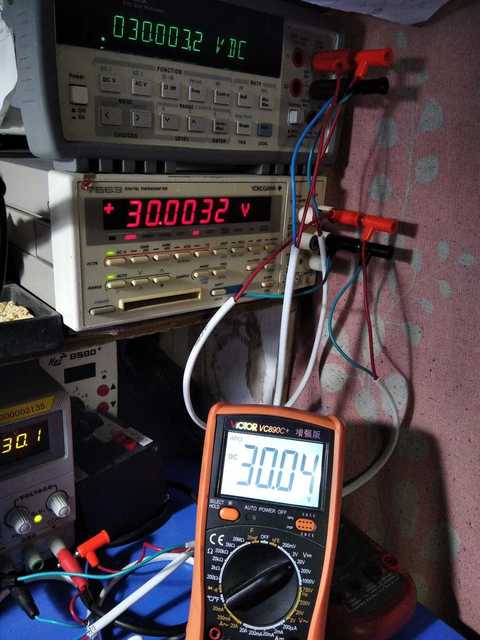

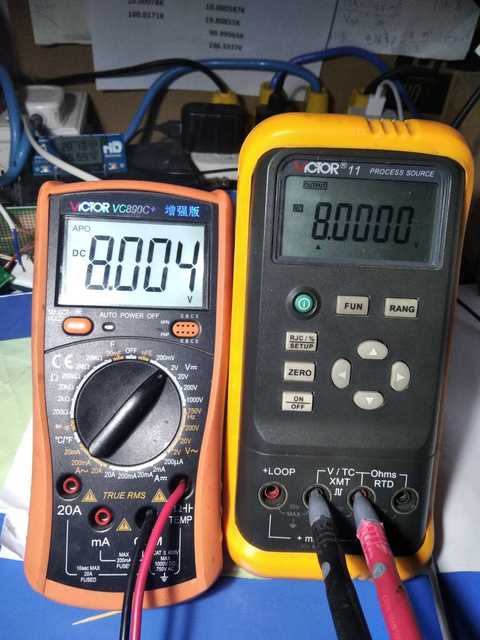

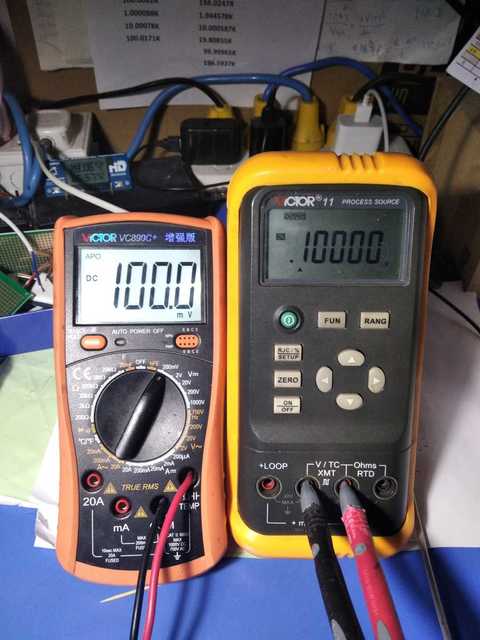

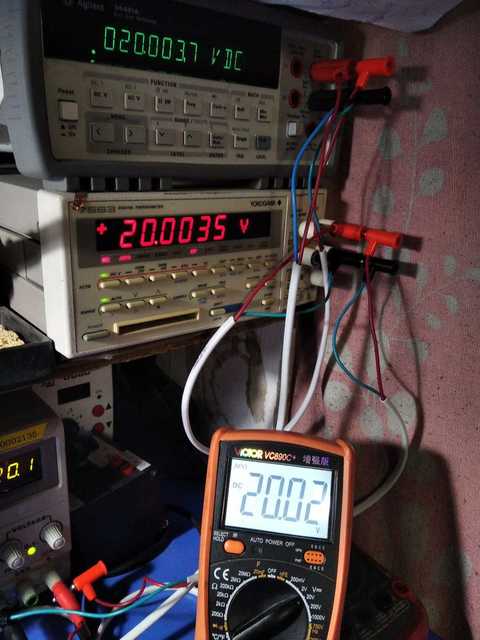

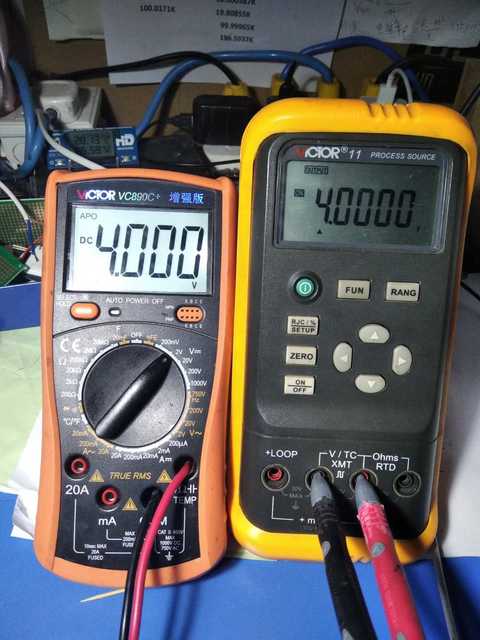

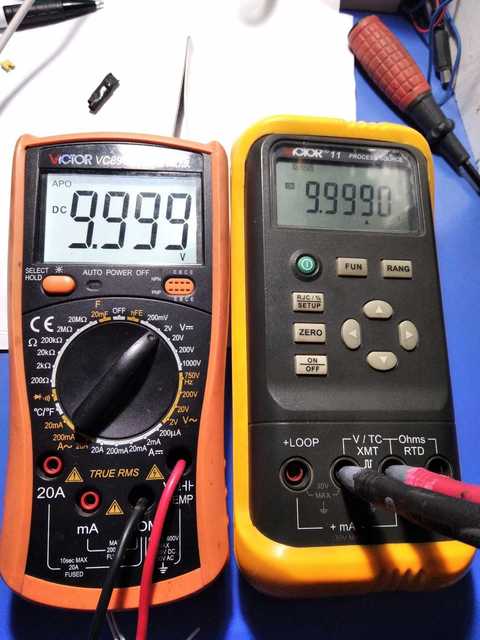

经过反复尝试校准，最后200mV，2V量程，改善很多，20V量程10V以上还是差点。
以下程序自动插入未在内容中添加的图片或附件
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（11）

fslichong 数字王者 2020-7-3 20:47:59
已经有很明显改善了，很厉害哦
2020-7-3 20:47:59 回复
人艰不拆 数字王者 2020-7-3 21:22:38

已经有很明显改善了，很厉害哦
2020-7-3 21:22:38 回复
kyhwhb 数字大神 2020-7-4 05:21:22
屏幕显示效果真好！
2020-7-4 05:21:22 回复
wgh1027 数字大神 2020-7-4 11:05:30
很准很厉害
2020-7-4 11:05:30 回复
hc061218 楼主     数字王者 2020-7-4 22:12:52
本帖最后由 hc061218 于 2020-7-4 22:13 编辑

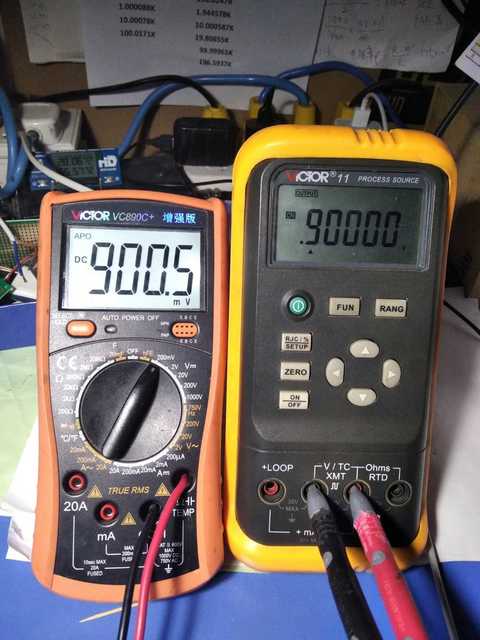

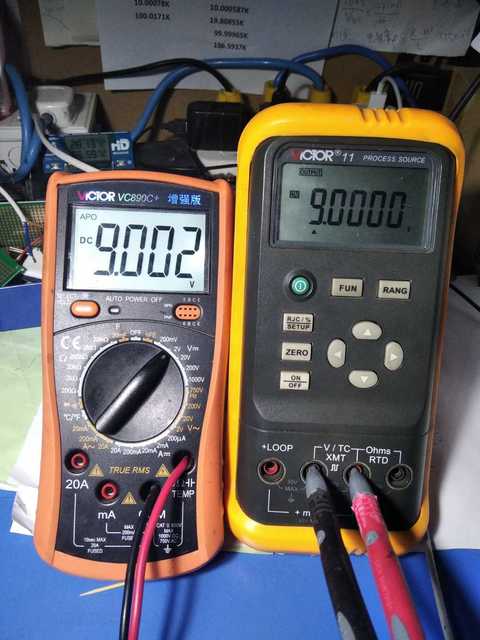

事实很打脸，第一次调整校准很成功，第二天发现线性又不对了，调了一晚上，还是达不到第一次的效果。放弃了，看来单纯改计数意义不大！精度没法保证，线性也不是直线，不好调！我发现各个量程单独校准，似乎互相之间还有影响？
以下程序自动插入未在内容中添加的图片或附件
2020-7-4 22:12:52 回复
hc061218 楼主     数字王者 2020-7-4 22:21:06

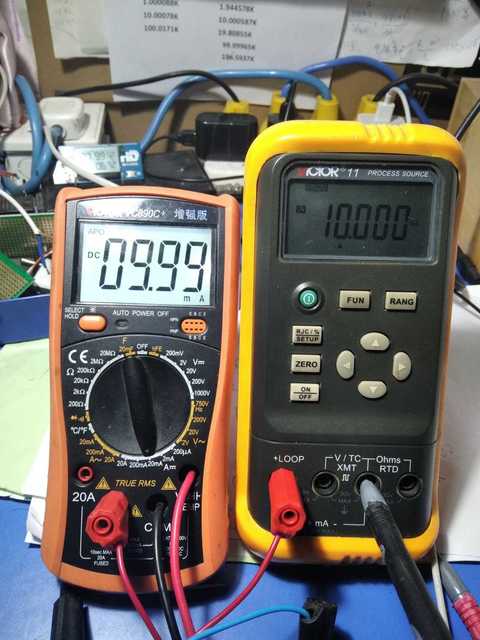

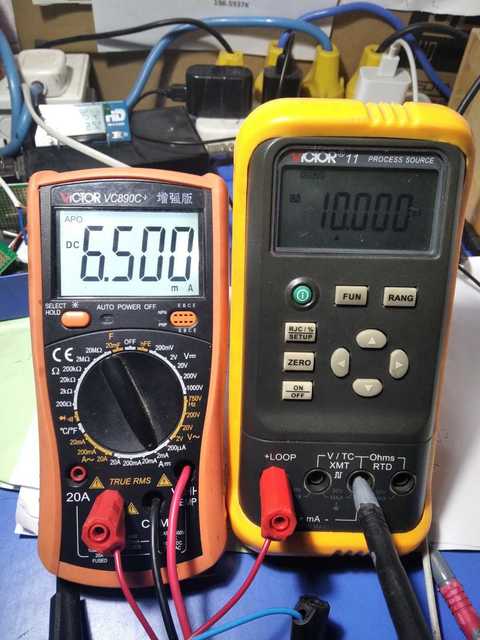

刚刚发现，2mA电流档更奇怪了，3mA以下精度不错，到了10mA竟然显示6.5mA，简直不是误差，完全是错误。
以下程序自动插入未在内容中添加的图片或附件
2020-7-4 22:21:06 回复
wgh1027 数字大神 2020-7-6 08:22:54
2mA档测个9.999mA看一下。
2020-7-6 08:22:54 回复
wgsd 数字大神 2020-7-6 09:11:53
软件如果不支持500校准，可直接改变24C的数据试试，先mV，再V、10V。。。校完后如果影响之前的小量程，可再重复一边，应该能校好的。
2020-7-6 09:11:53 回复
欧米伽阻抗 数字梦想家 2020-7-6 13:12:34
楼主真的好厉害为你的奋斗精神点赞[大拇指]
2020-7-6 13:12:34 回复
欧米伽阻抗 数字梦想家 2020-7-6 13:19:53
眼前一亮啊，这款小表不错哎 IMG_20200703_194516_1.jpg.thumb.jpg
2020-7-6 13:19:53 回复
hc061218 楼主     数字王者 2020-7-6 20:26:00
wgsd 发表于 2020-7-6 09:11
软件如果不支持500校准，可直接改变24C的数据试试，先mV，再V、10V。。。校完后如果影响之前的小量程，可再 ...

调了两个晚上了，找不到规律。脑壳疼！
2020-7-6 20:26:00 回复
