电焊机罢工 电桥确认电容失效所致

发表于：2020-7-11 09:14:07 3637
LCR电桥
主题类别: 知识_经验
仪表品牌: 其它品牌
型号或关键字: XJW01许老师电桥

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

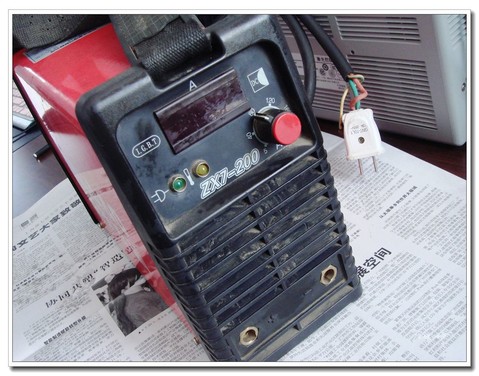

     电焊机上电无反应

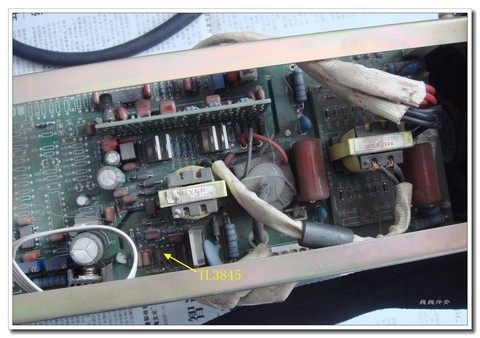

先查辅助电源发现不工作

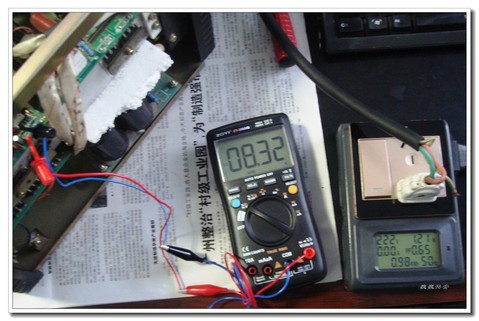

测TL3845P的7脚供电端电压仅为8.32V

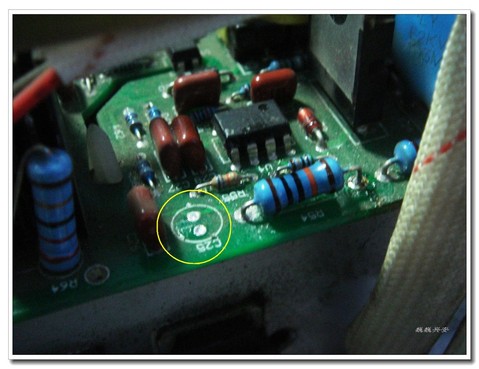

焊下C25小滤波电容22uf/35V

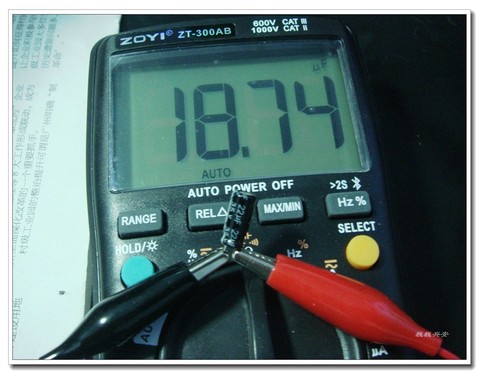

万用表测试为18.74uf，一般认为容量尚可

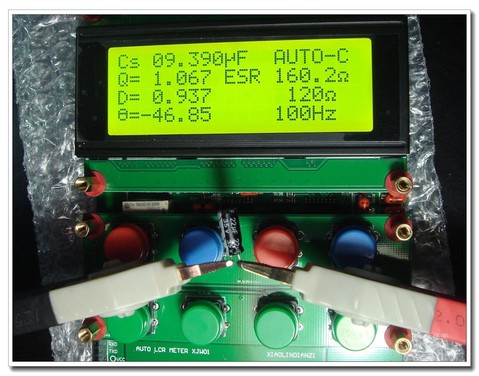

上电桥测试暴漏无疑，仅9uf左右，重要的是ESR超达160Ω

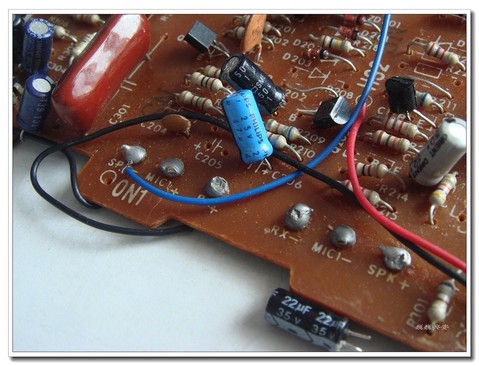

没有新电容配件，从废电话机板子上拆个47uf/25V电容试试吧

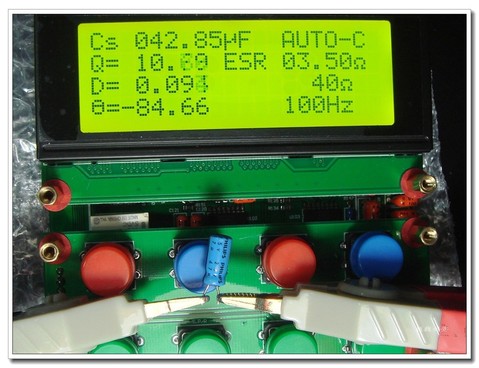

电桥测试情况，ESR仅为3.5Ω

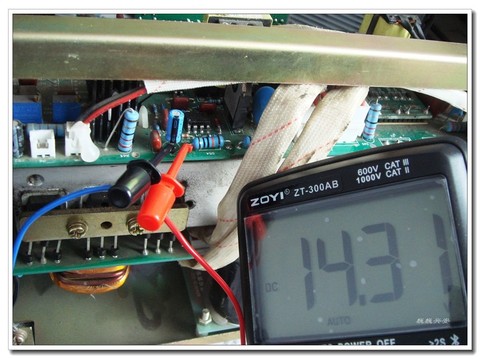

测TL3845P的7脚供电端电压升为14.31V了

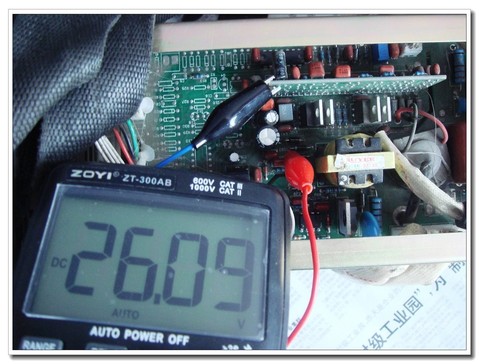

输出26V等系列电压

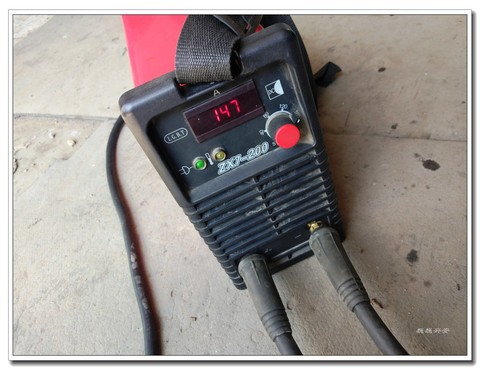

电焊机上电屏显，风扇正常运转。。。

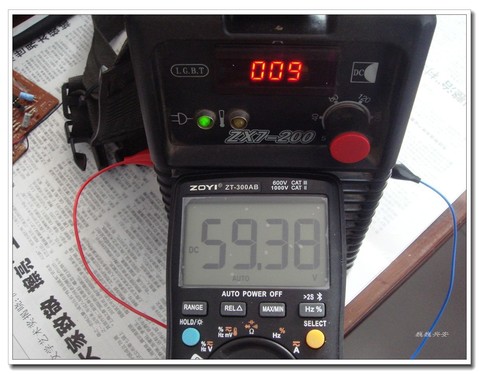

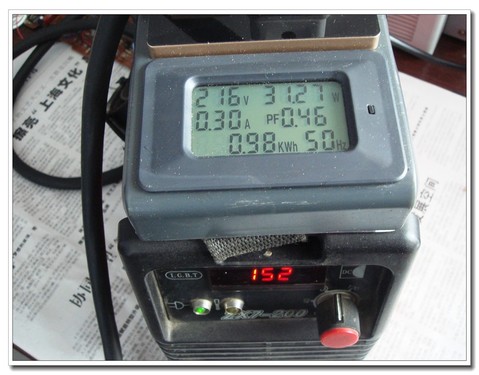

输出电压59V左右
实际使用测试

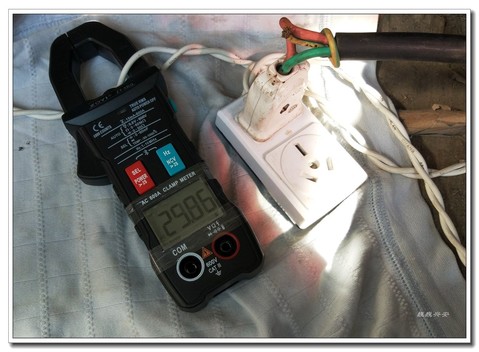

焊接时AC电流30A左右
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（24）

jltzmy 数字精灵 2020-7-11 09:22:54
测电容最可靠的仪表就是电桥，尤其是ESR值的变化，通常概念的容量相对于ESR这类副参数而言，反而不是最重要的。
2020-7-11 09:22:54 回复
kyhwhb 楼主     数字大神 2020-7-11 09:23:32
废电话机板子上拆个47uf/25V电容---品牌是飞利浦吗？刚注意看到
2020-7-11 09:23:32 回复
wgh1027 数字大神 2020-7-11 09:38:41
哈哈这个电容不是0.1μ就够了吗。

2020-7-11 09:38:41 回复
kyhwhb 楼主     数字大神 2020-7-11 09:46:40
本帖最后由 巍巍兴安 于 2020-7-11 09:47 编辑
wgh1027 发表于 2020-7-11 09:38
哈哈这个电容不是0.1μ就够了吗。

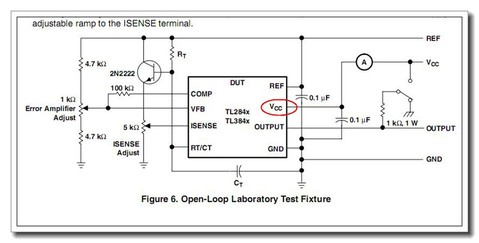

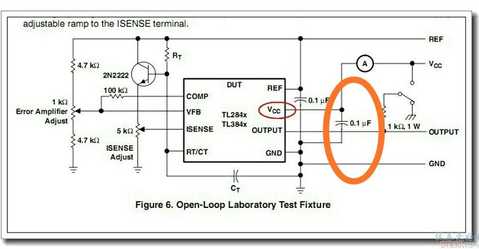

网查下载的TL3845P资料里片段参考截图，估计是用内阻极小纯净直流的锂电池供电吧，0.1μ都可以舍去不用！
