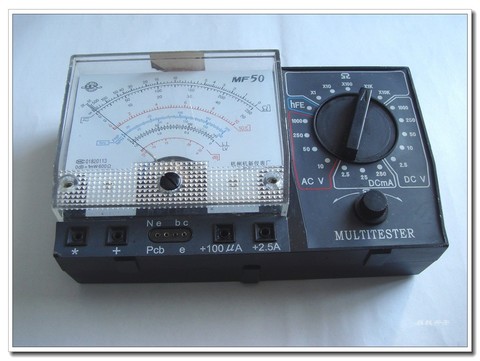

MF50万用表X10电阻档变值

发表于：2020-7-12 10:39:16 7220
万用表
主题类别: 维修
仪表品牌: 其它品牌
显示方式: 指针
型号或关键字: MF50

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

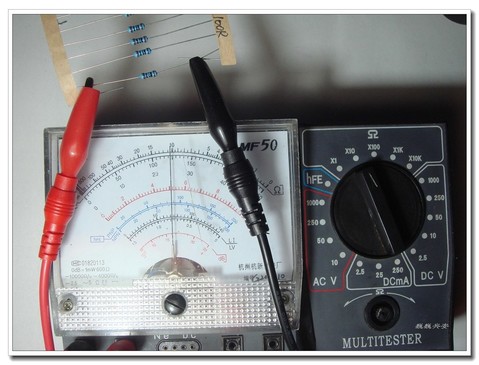

MF50万用表X10电阻测电阻档误差巨大，查看是100Ω电阻烧坏所致

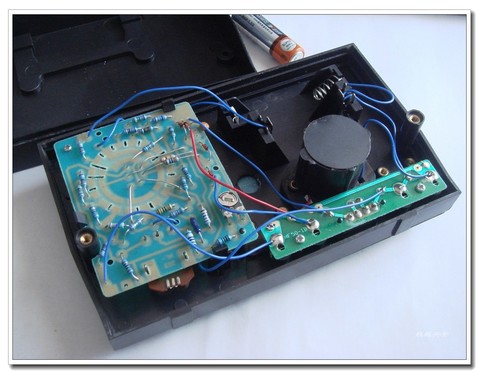

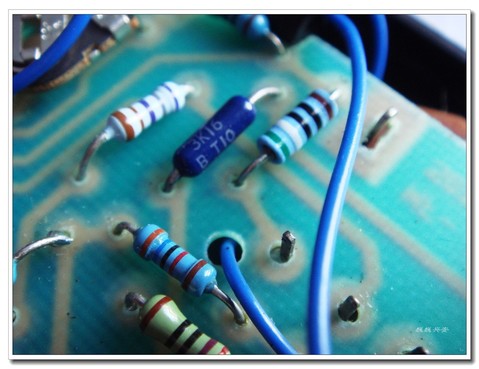

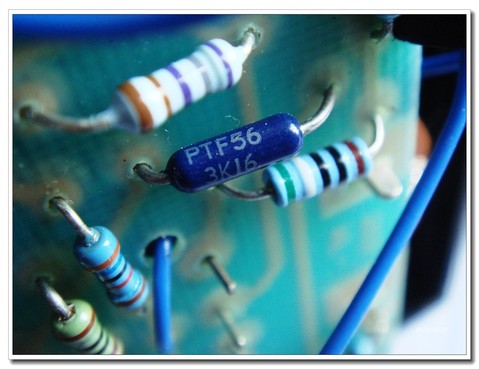

板上这个PTF56是什么元件呢

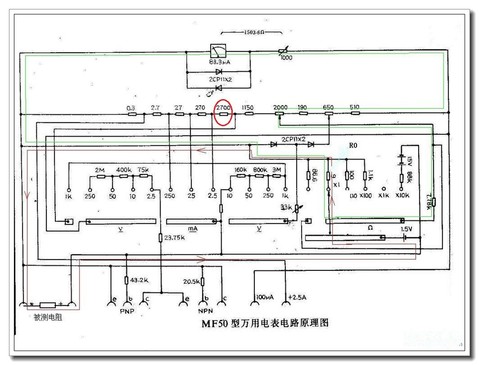

所处在电路图的位置

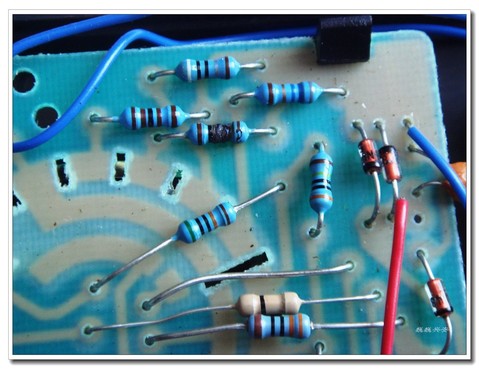

100Ω电阻烧坏

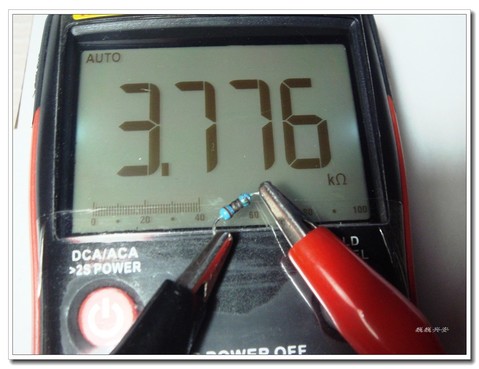

阻值变大

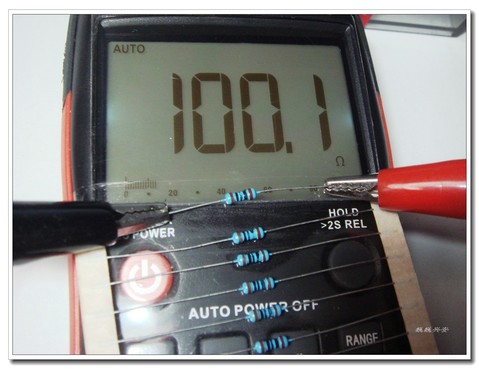

选个配件
焊好实测正常

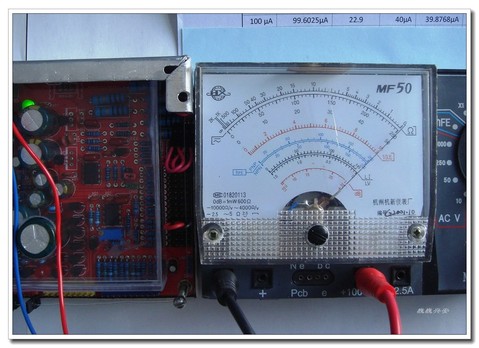

100uA基础电流档还是比较准的
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（31）

chen131578 数字精灵 2020-7-12 10:53:49
50也算是经典的指针表了，除了500. 30和47.
2020-7-12 10:53:49 回复
散淡021 数字大神 2020-7-12 11:08:13
谢谢分享！

楼主这么都玩具表，还不把久经沙场的MF50供养起来？
2020-7-12 11:08:13 回复
kyhwhb 楼主     数字大神 2020-7-12 11:14:39
散淡021 发表于 2020-7-12 11:08
谢谢分享！

楼主这么都玩具表，还不把久经沙场的MF50供养起来？

这个是开摩托车修理部同学用的，还有两个47表也坏了。
2020-7-12 11:14:39 回复
人艰不拆 数字王者 2020-7-12 11:22:55
蓝色家伙是什么，二极管？
2020-7-12 11:22:55 回复
wgh1027 数字大神 2020-7-12 16:37:56
谢谢分享
2020-7-12 16:37:56 回复
wgh1027 数字大神 2020-7-12 16:38:30
可惜灵敏度只有10K
2020-7-12 16:38:30 回复
勇闯沙滩 数字大神 2020-7-12 17:14:30
比110指针表强很多，玩过指计表的一般都知道这个表。
2020-7-12 17:14:30 回复
5free 数字大师 2020-7-12 20:18:01
人艰不拆 发表于 2020-7-12 11:22
蓝色家伙是什么，二极管？

高压双向限幅二极管吧
2020-7-12 20:18:01 回复
5free 数字大师 2020-7-12 22:11:50
5free 发表于 2020-7-12 20:18
高压双向限幅二极管吧

看了电路图，是电阻吧。在米勒的LM399板子上讲义类似蓝色电阻。
2020-7-12 22:11:50 回复
人艰不拆 数字王者 2020-7-13 07:44:33
5free 发表于 2020-7-12 20:18
高压双向限幅二极管吧

就一只啊，可是
2020-7-13 07:44:33 回复
人艰不拆 数字王者 2020-7-13 07:45:04
5free 发表于 2020-7-12 22:11
看了电路图，是电阻吧。在米勒的LM399板子上讲义类似蓝色电阻。

哈哈，那时怎么会有这种电阻呢
2020-7-13 07:45:04 回复
表述 数字精灵 2020-7-13 07:57:07
89年我买了第一个指针表就是50表，这表不错，就是外壳容易裂。到现在为止很少见到外壳完整的老50表。
2020-7-13 07:57:07 回复
wgh1027 数字大神 2020-7-13 18:20:23

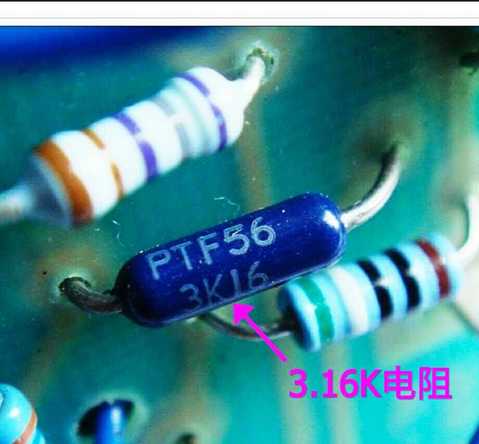

这个应该是3.16K电阻吧，换过的吗？
2020-7-13 18:20:23 回复
wgh1027 数字大神 2020-7-13 18:22:04
这个电阻主要是影响1000V档的精度，测量一下1000V档试试看。
2020-7-13 18:22:04 回复
kyhwhb 楼主     数字大神 2020-7-13 18:33:40
wgh1027 发表于 2020-7-13 18:20
这个应该是3.16K电阻吧，换过的吗？

同学的表，没换过
2020-7-13 18:33:40 回复
wgh1027 数字大神 2020-7-14 00:16:37
那个蓝色电阻是精密电阻分分钟比表还贵啊。
2020-7-14 00:16:37 回复
wgh1027 数字大神 2020-7-14 00:19:48

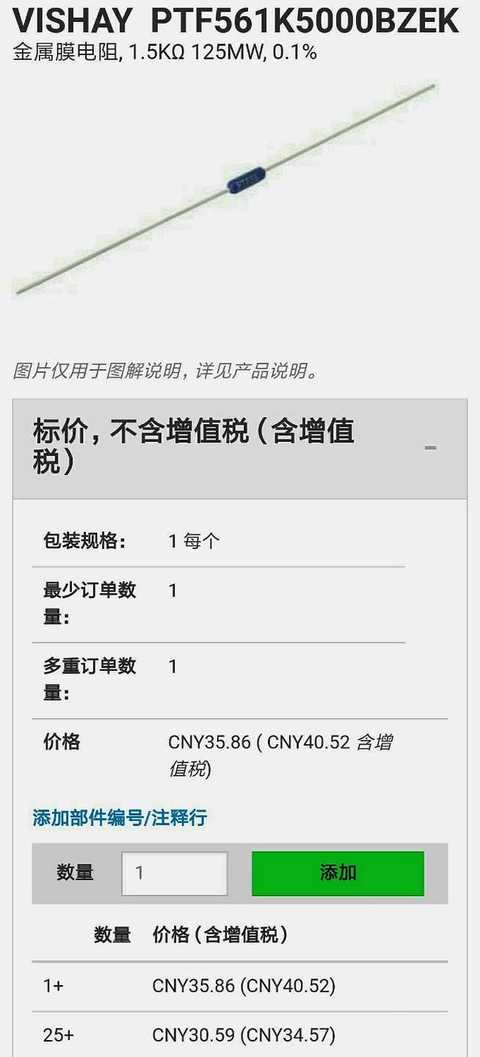

PTF56电阻价格不菲

2020-7-14 00:19:48 回复
kyhwhb 楼主     数字大神 2020-7-14 04:55:10
wgh1027 发表于 2020-7-14 00:19
PTF56电阻价格不菲

这也能查到，谢谢分享！
2020-7-14 04:55:10 回复
kyhwhb 楼主     数字大神 2020-7-14 05:07:52
wgh1027 发表于 2020-7-14 00:16
那个蓝色电阻是精密电阻分分钟比表还贵啊。

表上其他电阻都是1％的
2020-7-14 05:07:52 回复
