试修MF47游丝乱动圈断

发表于：2020-7-20 16:11:58 4642
万用表
主题类别: 知识_经验
仪表品牌: 其它品牌
显示方式: 指针
型号或关键字: MF47

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

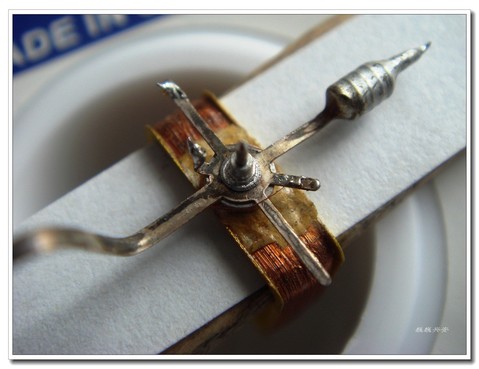

          MF47万用表游丝乱动圈断见：http://www.dt830.com/forum.php?mod=viewthread&tid=4600本次尝试修整，取下的动圈

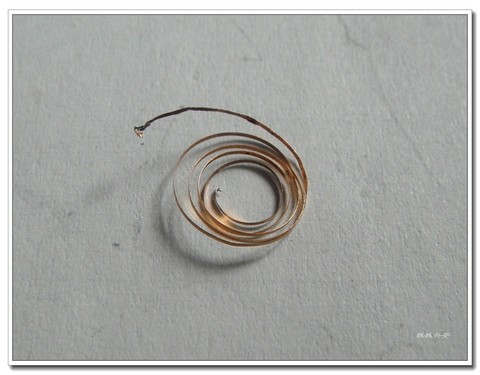

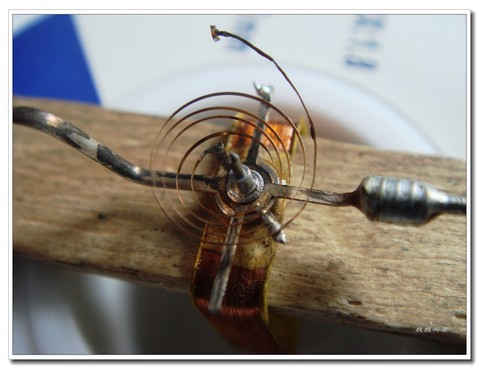

乱套的游丝

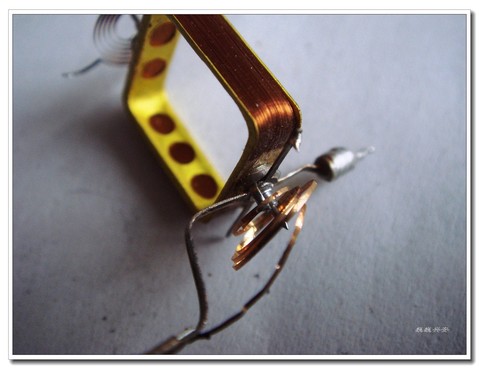

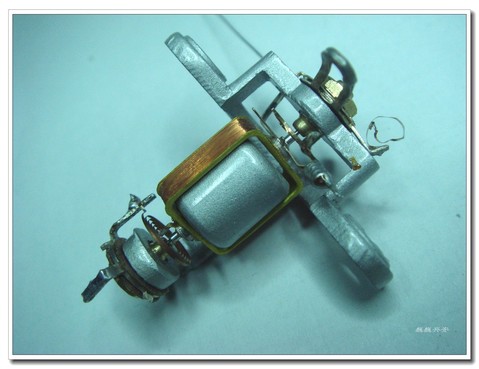

侧面

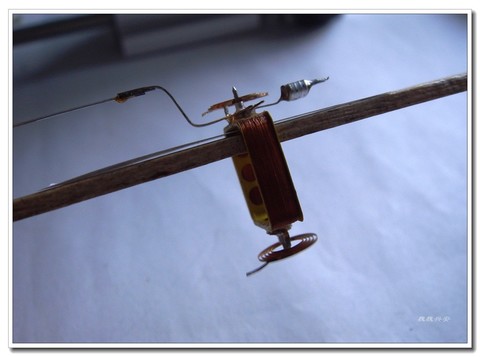

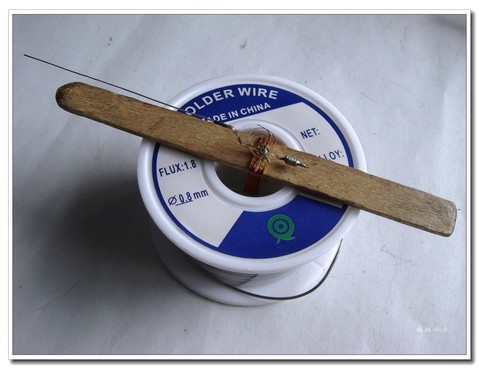

简单固定动圈

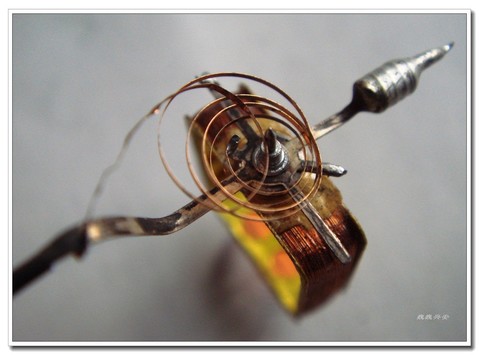

初步修整游丝比较难，还是需要焊下来试试吧

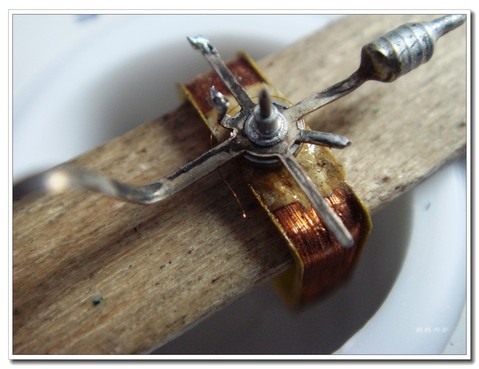

找到了断线端
重新焊接，之后测试线圈电阻为1.62kΩ，比较幸运！

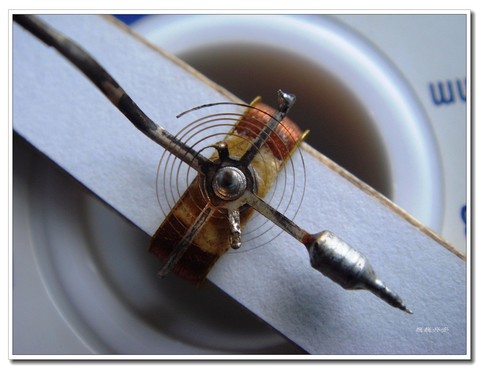

可以安心修整游丝了

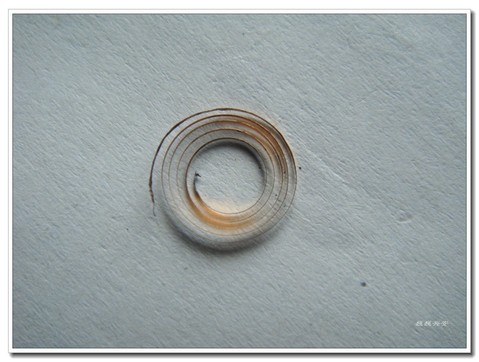

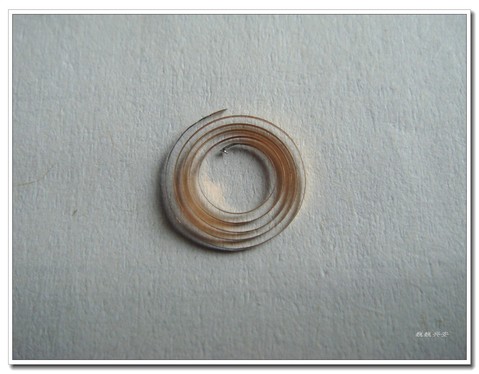

先使游丝间距尽可能均匀
然后调整游丝的每一圈都处在同一平面

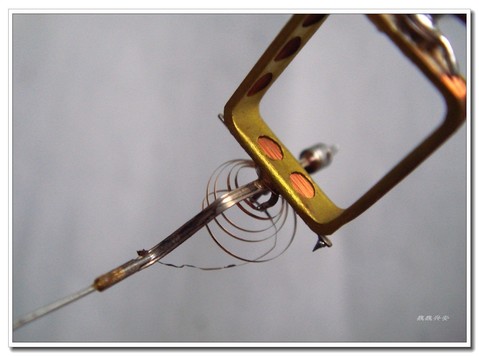

焊装游丝
侧面看看

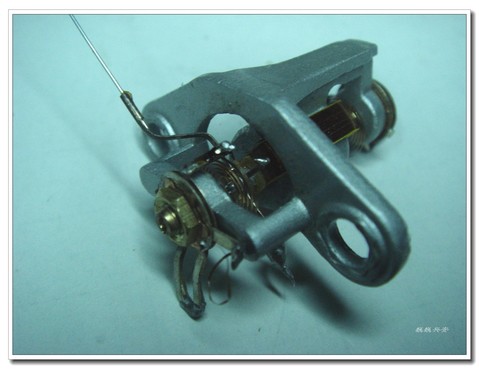

可以安装了

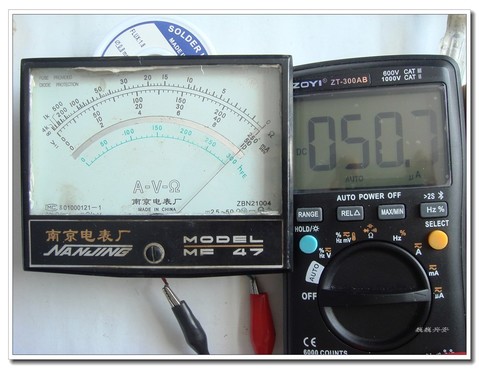

遗憾，满偏电流超出设计47uA太多了，应该是磁钢有失磁情况

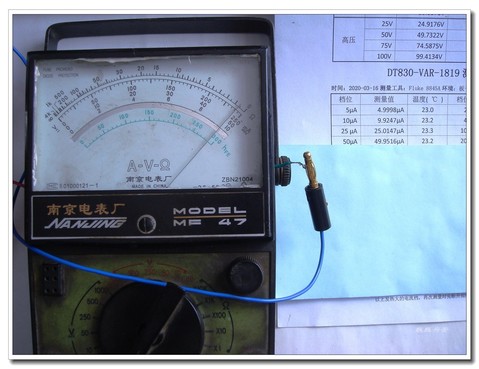

用DT830-VAR-1819电压电流基准源50uA测试

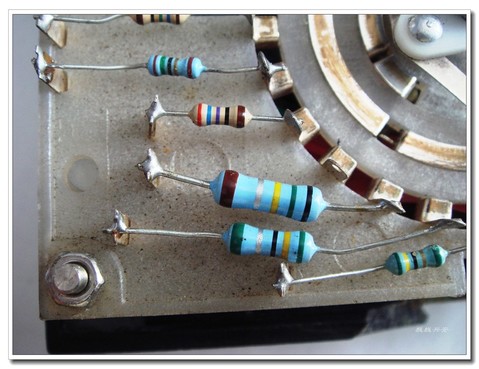

电流档分流电阻54Ω及540Ω断路

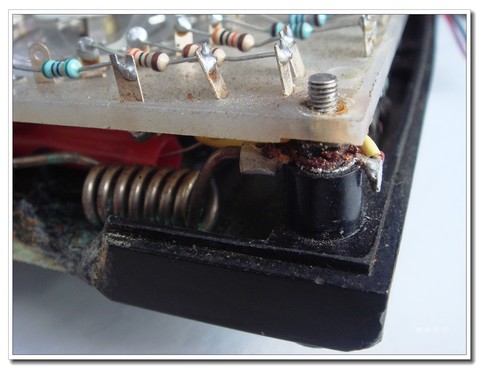

同时插孔锈蚀严重等，放弃继续维修！









收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（14）

tiger20908 数字梦想家 2020-7-20 17:17:05
技术活，抢个位。
2020-7-20 17:17:05 回复
hc061218 数字王者 2020-7-20 17:19:25
厉害！ 高手！
2020-7-20 17:19:25 回复
qkk20043000 数字奇才 2020-7-20 17:42:11
技术精湛
2020-7-20 17:42:11 回复
chen131578 数字精灵 2020-7-20 18:21:55
没有专用工具修理表头很难，恭贺了。
2020-7-20 18:21:55 回复
勇闯沙滩 数字大神 2020-7-20 18:31:59
指针表修表头不容易，敢于修者精神可嘉。
2020-7-20 18:31:59 回复
wgh1027 数字大神 2020-7-20 19:24:04
表头线圈都搞定了，不再修下去就太可惜了。
2020-7-20 19:24:04 回复
fslichong 数字王者 2020-7-20 20:17:21
这个活我也干过几次，成功几率不大，必须赞你一个
2020-7-20 20:17:21 回复
kyhwhb 楼主     数字大神 2020-7-20 20:37:19
wgh1027 发表于 2020-7-20 19:24
表头线圈都搞定了，不再修下去就太可惜了。

没有充磁器，做个需要不少时间，指针表已有多个了
2020-7-20 20:37:19 回复
散淡021 数字大神 2020-7-20 21:21:18
谢谢分享！

这年头给玩具表闹得，大多人不再修这个了

楼主利害了
2020-7-20 21:21:18 回复
散淡021 数字大神 2020-7-20 21:28:57
楼主
游丝软硬对表头的驱动电流影响？
就算磁钢失些磁，也可调软的游丝吧。把游丝二端焊最远端试试。
2020-7-20 21:28:57 回复
kyhwhb 楼主     数字大神 2020-7-20 21:32:50
散淡021 发表于 2020-7-20 21:28
楼主
游丝软硬对表头的驱动电流影响？
就算磁钢失些磁，也可调软的游丝吧。把游丝二端焊最远端试试。 ...

上下游丝都是末端焊接的了
2020-7-20 21:32:50 回复
人艰不拆 数字王者 2020-7-21 08:08:12
技术精湛
2020-7-21 08:08:12 回复
散淡021 数字大神 2020-7-21 09:08:03
巍巍兴安 发表于 2020-7-20 21:32
上下游丝都是末端焊接的了

到极限了

有废的吗?
再接长一段,
(因没有充磁器)
2020-7-21 09:08:03 回复
kyhwhb 楼主     数字大神 2020-7-21 09:13:36
散淡021 发表于 2020-7-21 09:08
到极限了

有废的吗?

好像有废的，多年以前MF10这样搞过，焊接了一环。等有时间D个充磁器也试试
