用科华MF47万用表测修石英钟机芯

发表于：2020-7-30 08:19:16 2474
电子产品
行为类别: 维修
产品类别: 其它
电子品牌: 其它
电子产品关键字: 石英钟机芯

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
本帖最后由 巍巍兴安 于 2020-7-30 09:06 编辑

       石英钟停摆一年多了，恰好科华MF47万用表（http://www.dt830.com/forum.php?mod=viewthread&tid=4596）故障处理完毕，尝试测修一下石英钟机芯。------------------------------------------------------------------------------------------------------------------------------------------------------

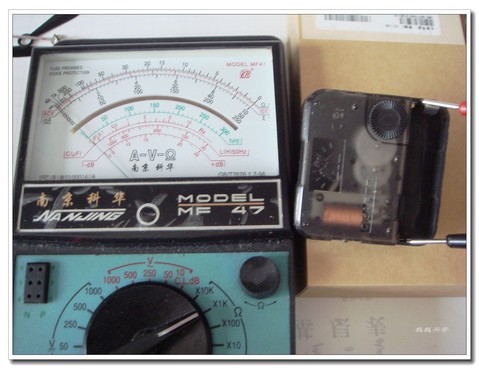

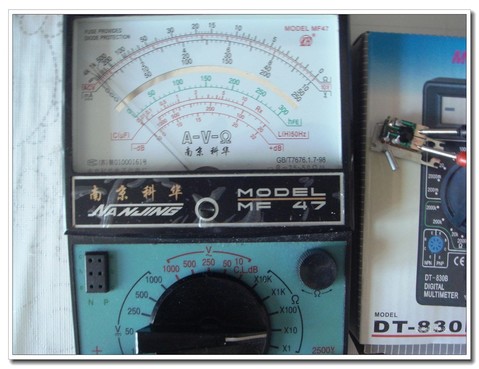

MF47万用表RX1档测表针不动（正常情况可听见石英钟机芯轮系转动声音），换RX1K档微动。说明石英钟机芯供电接触不良

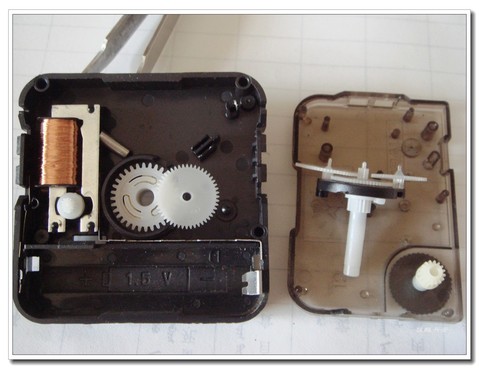

拆开

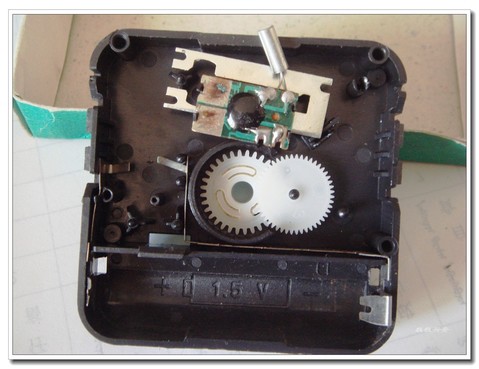

取下驱动板

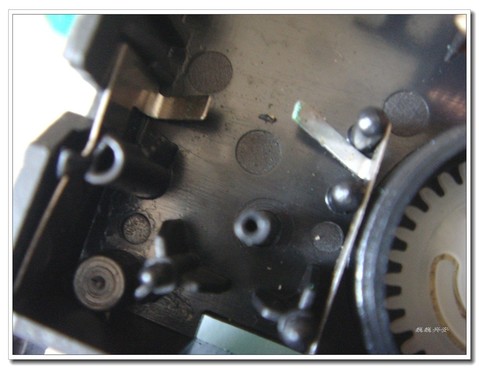

有锈蚀

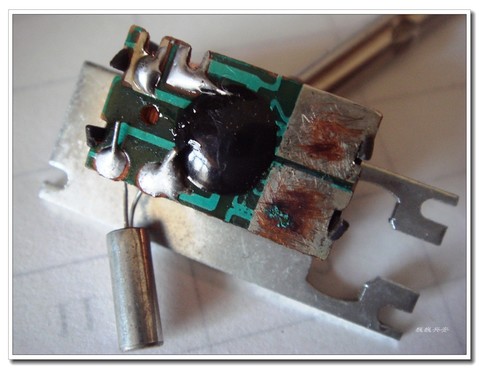

电路板腐蚀更明显

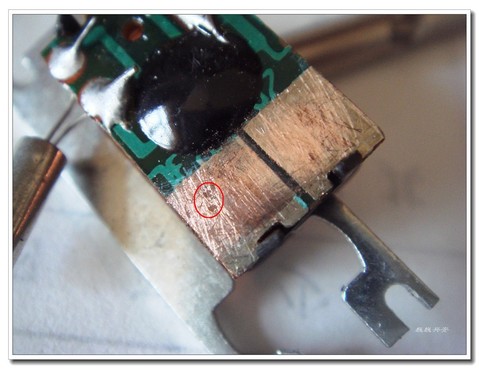

清理后，可见铜箔已穿孔

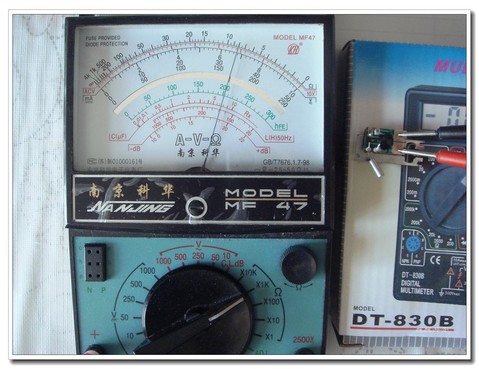

RX1K档表针偏转很大

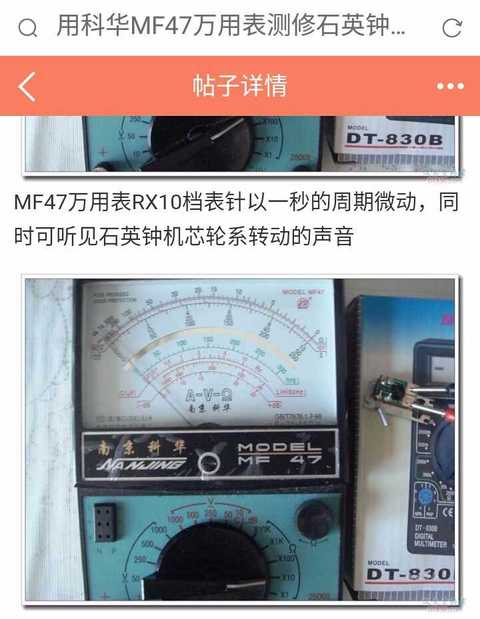

MF47万用表RX10档表针以一秒的周期微动。

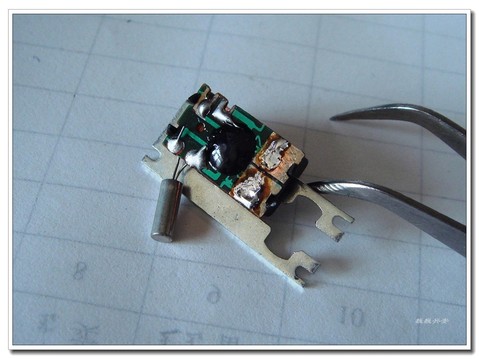

把触点镀上一层焊锡

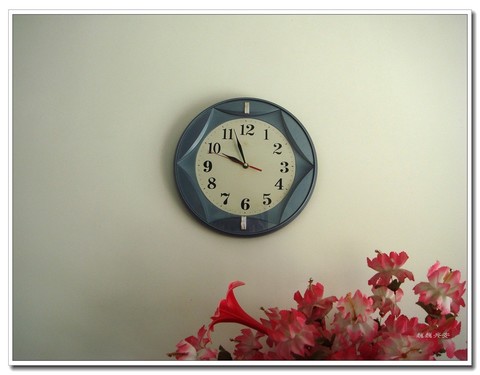

可以继续服役了



收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（13）

wgh1027 数字大神 2020-7-30 08:37:10
用碱性电池惹的锅吧
2020-7-30 08:37:10 回复
tiger20908 数字梦想家 2020-7-30 08:37:30
不错的。
2020-7-30 08:37:30 回复
人艰不拆 数字王者 2020-7-30 08:38:28
好好修理他
2020-7-30 08:38:28 回复
wgh1027 数字大神 2020-7-30 08:48:52
这个好厉害控制板拆出来在外面测量都可听见石英钟机芯轮系转动的声音。

以下程序自动插入未在内容中添加的图片或附件
2020-7-30 08:48:52 回复
kyhwhb 楼主     数字大神 2020-7-30 08:57:42
wgh1027 发表于 2020-7-30 08:48
这个好厉害控制板拆出来在外面测量都可听见石英钟机芯轮系转动的声音。

...

配图有误，坛友眼光犀利！
2020-7-30 08:57:42 回复
西林迷 数字精灵 2020-7-30 10:15:46
还能这么玩，第一次见呢
2020-7-30 10:15:46 回复
mvwz24029819 数字精灵 2020-7-30 12:02:42
谢谢分享
2020-7-30 12:02:42 回复
chen131578 数字精灵 2020-7-30 14:06:17
1.5V修理石英钟正合适。
2020-7-30 14:06:17 回复
勇闯沙滩 数字大神 2020-7-30 14:33:05
修理石英钟用47表。
2020-7-30 14:33:05 回复
wgh1027 数字大神 2020-7-30 15:30:04
指针表电阻档可以做电源用
2020-7-30 15:30:04 回复
西林迷 数字精灵 2020-7-30 19:51:14
我换了精工的5ppm晶振，超准的那种
2020-7-30 19:51:14 回复
wgh1027 数字大神 2020-7-31 09:00:57
西林迷 发表于 2020-7-30 19:51
我换了精工的5ppm晶振，超准的那种

5ppm还真是精工哦
2020-7-31 09:00:57 回复
西林迷 数字精灵 2020-7-31 16:36:27
wgh1027 发表于 2020-7-31 09:00
5ppm还真是精工哦

嗯嗯
立创商城买东西顺带的，打折7毛多一个，还挺好的
2020-7-31 16:36:27 回复
