配件机拆机第二篇！ 一个钳表

发表于：2020-8-2 22:06:25 5136
万用表
主题类别: 维修
仪表品牌: 其它品牌
显示方式: 三位半
型号或关键字: KEWTECH

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

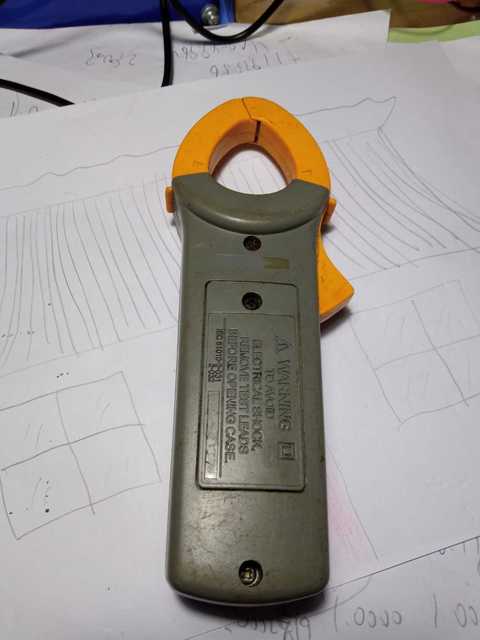

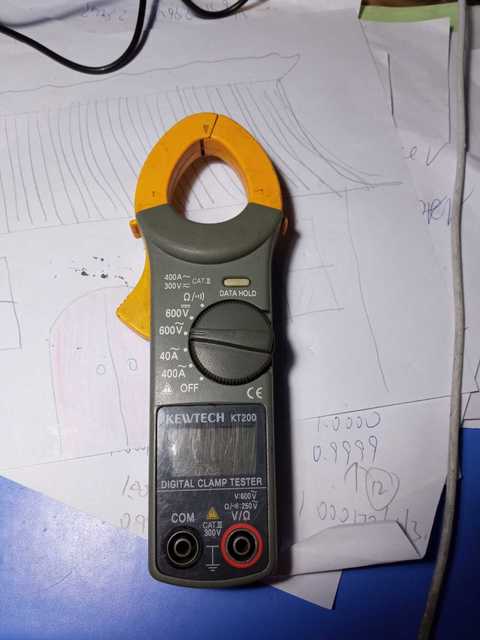

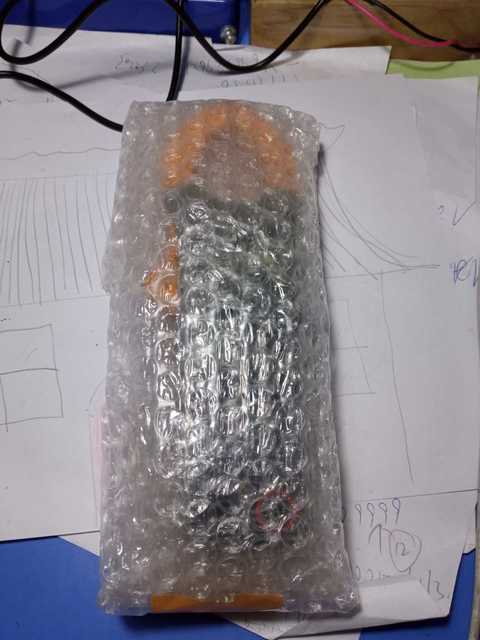

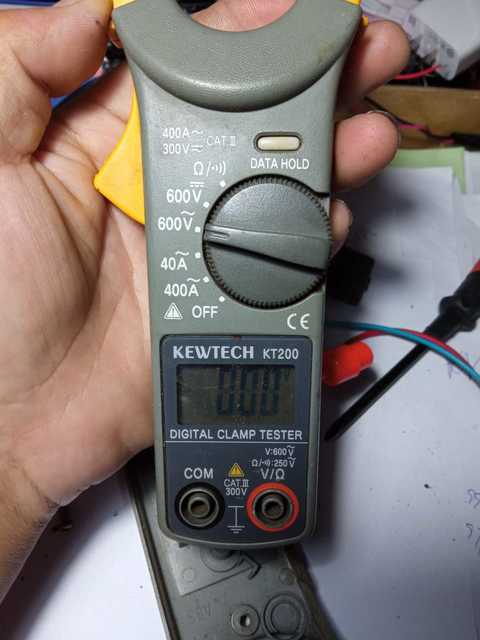

今天拆第二块表，一个KEWTECH牌子钳表。
以下程序自动插入未在内容中添加的图片或附件
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（25）

hc061218 楼主     数字王者 2020-8-2 22:15:12

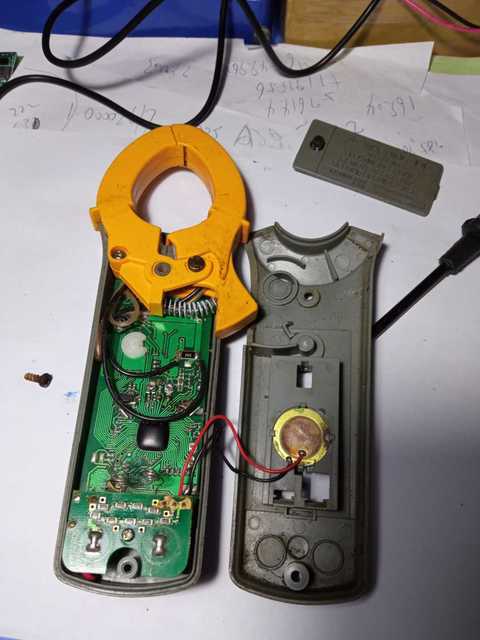

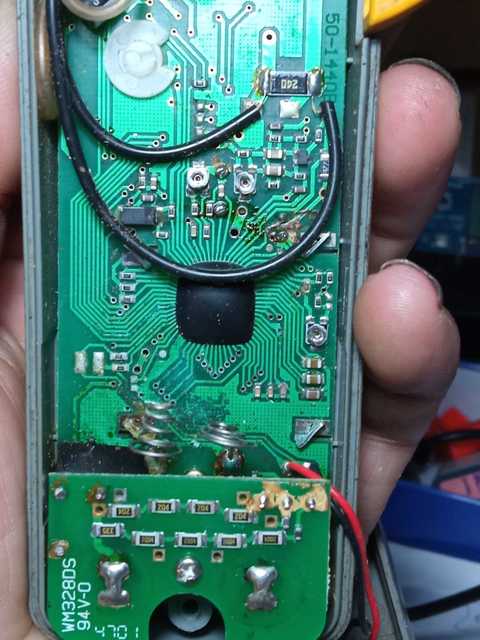

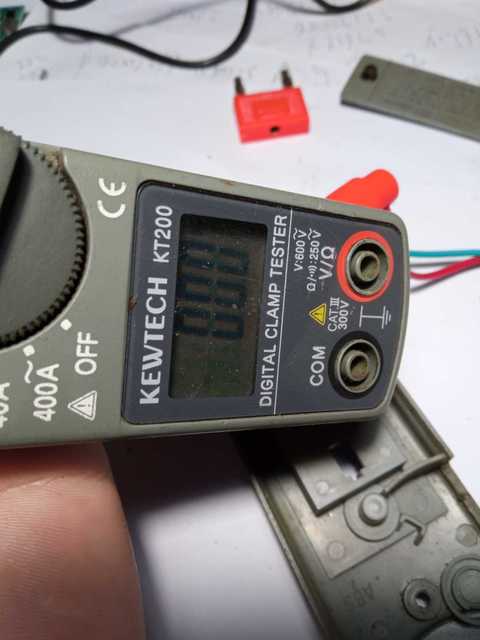

通电可以开机，但似乎显示有问题！有进水的可能，外壳螺丝都生锈了，之前也被人喷过除锈剂。
以下程序自动插入未在内容中添加的图片或附件
2020-8-2 22:15:12 回复
hc061218 楼主     数字王者 2020-8-2 22:42:10

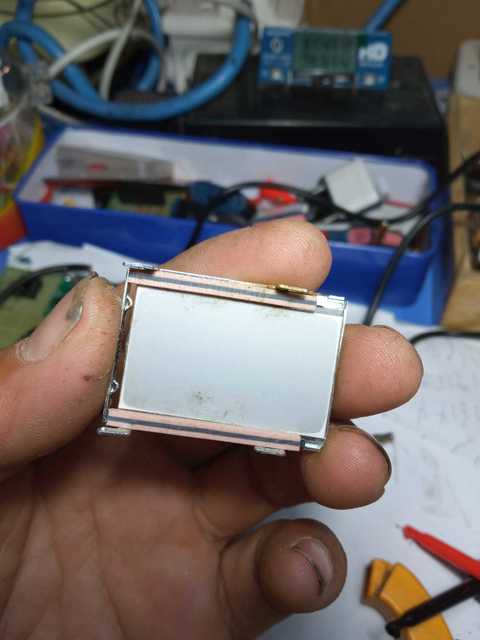

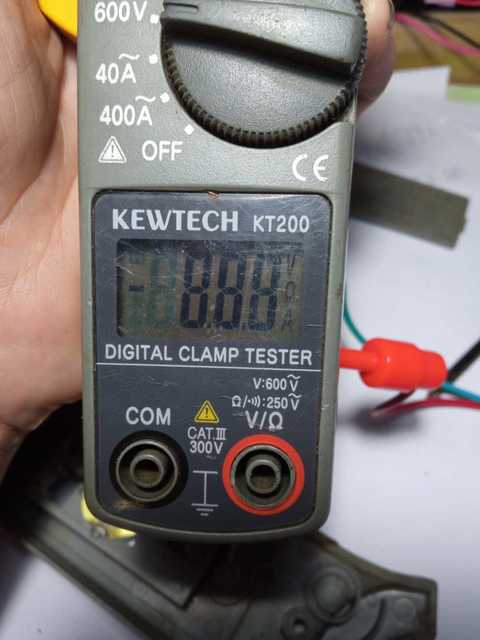

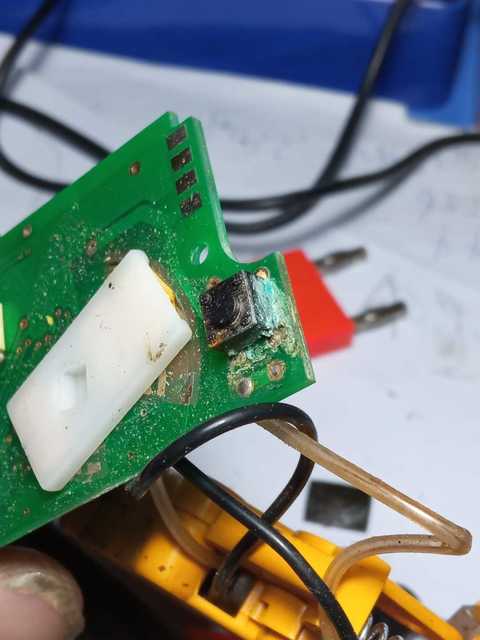

晕，液晶屏偏振膜已经老化了！微动开关也腐蚀了。
以下程序自动插入未在内容中添加的图片或附件
2020-8-2 22:42:10 回复
hc061218 楼主     数字王者 2020-8-2 22:46:59

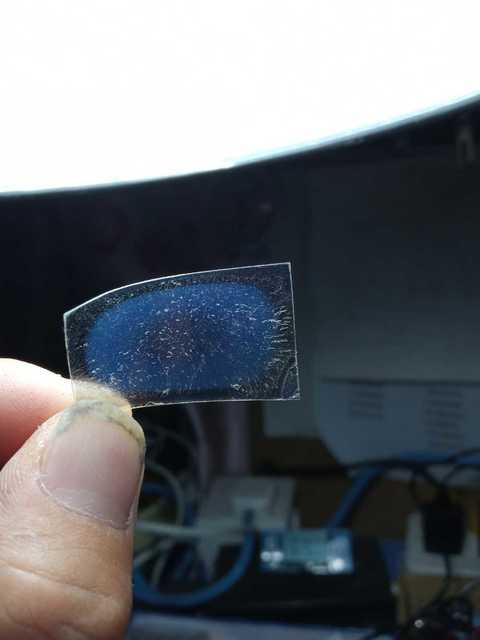

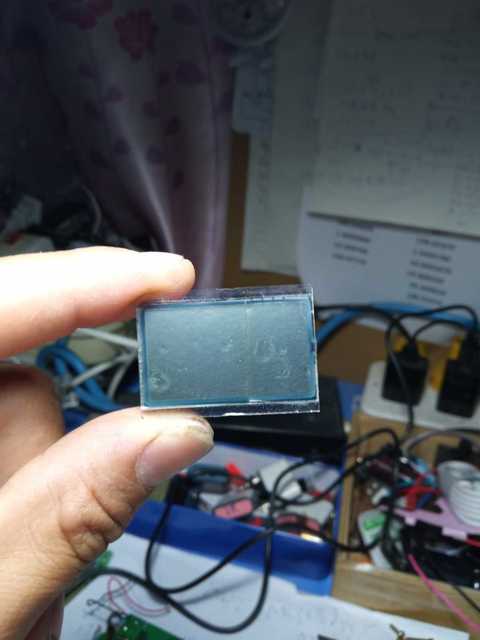

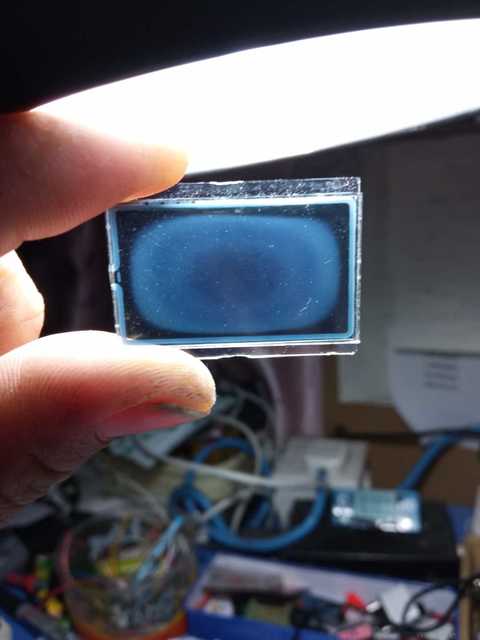

撕下背面偏光膜，确认已经老化
以下程序自动插入未在内容中添加的图片或附件
2020-8-2 22:46:59 回复
hc061218 楼主     数字王者 2020-8-2 22:55:06

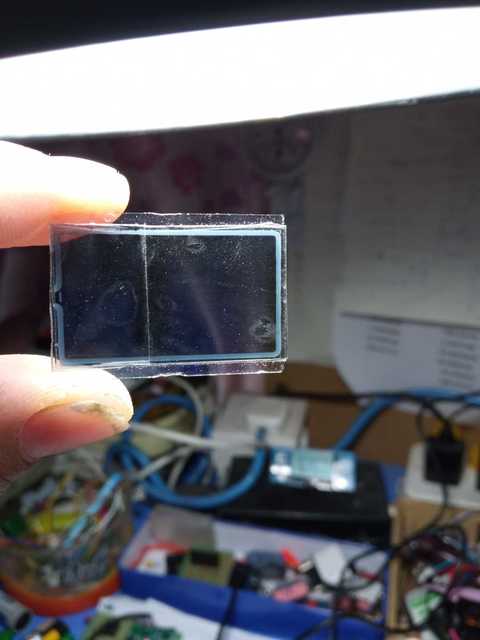

找了个废旧液晶屏，大小正合适，可惜，角度不对，只好剪开拼接一下了！
以下程序自动插入未在内容中添加的图片或附件
2020-8-2 22:55:06 回复
hc061218 楼主     数字王者 2020-8-2 23:02:54

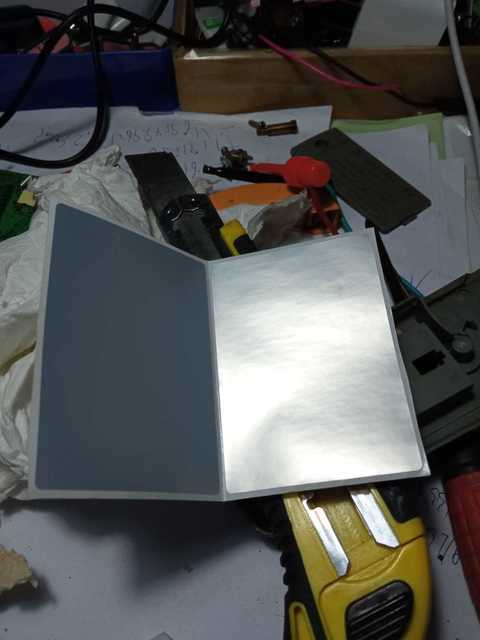

背面反光膜，还是用哑银标签！效果不错！
以下程序自动插入未在内容中添加的图片或附件
2020-8-2 23:02:54 回复
wgh1027 数字大神 2020-8-2 23:53:29

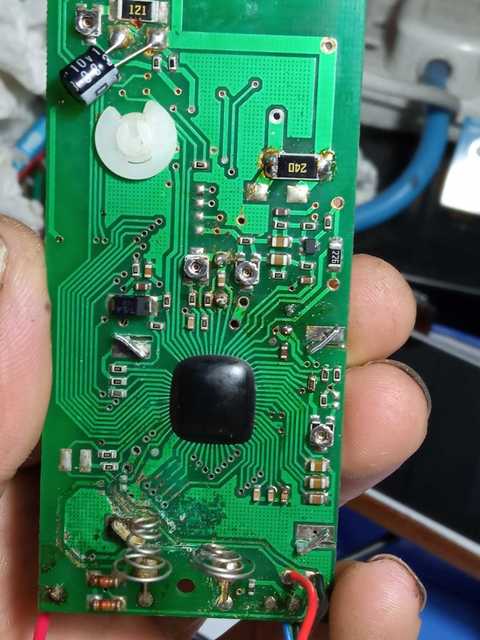

这个牛屎是什么芯片的？
2020-8-2 23:53:29 回复
kyhwhb 数字大神 2020-8-3 05:35:44
不像7106芯片呢
2020-8-3 05:35:44 回复
勇闯沙滩 数字大神 2020-8-3 06:08:38
你这是现场直播呀，22--23点边修理边发帖，结果还睡觉了。
2020-8-3 06:08:38 回复
hc061218 楼主     数字王者 2020-8-3 07:01:12

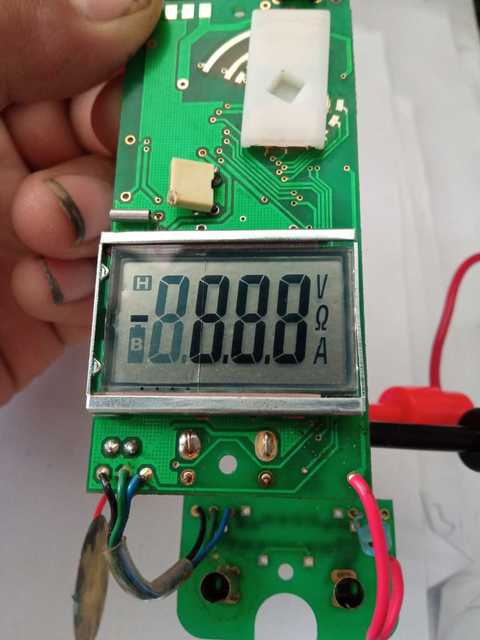

各位老师，遇到困难了！求助！

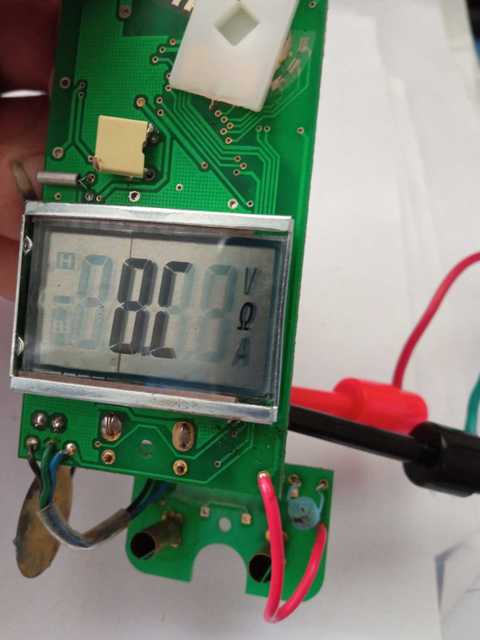

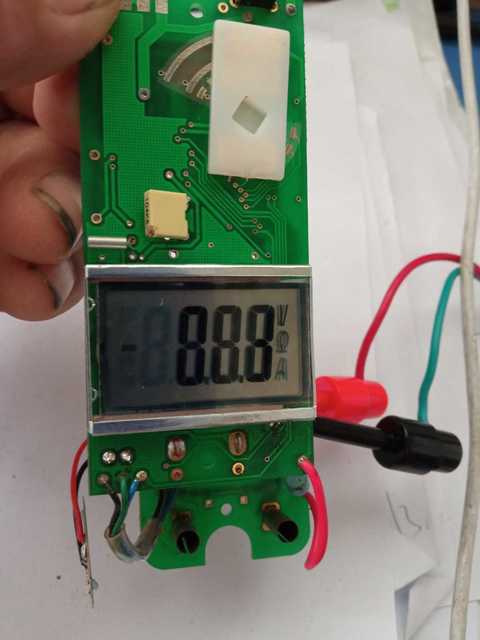

现在屏幕已经修复了，但是显示问题还是没有解决，就是除了正常笔画，其它笔画也若隐若现！

我用手触摸晶振，似乎对对比度某个瞬间会正常。

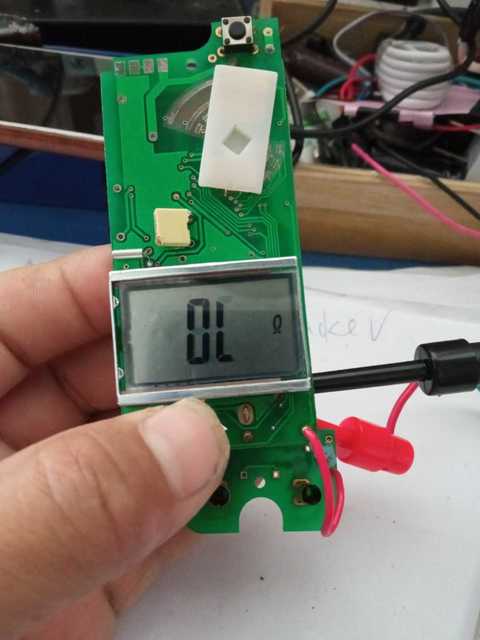

芯片暂时不知道是啥芯片，肯定不是7106，电阻档开路似乎显示的O。
以下程序自动插入未在内容中添加的图片或附件
2020-8-3 07:01:12 回复
hc061218 楼主     数字王者 2020-8-3 07:12:21

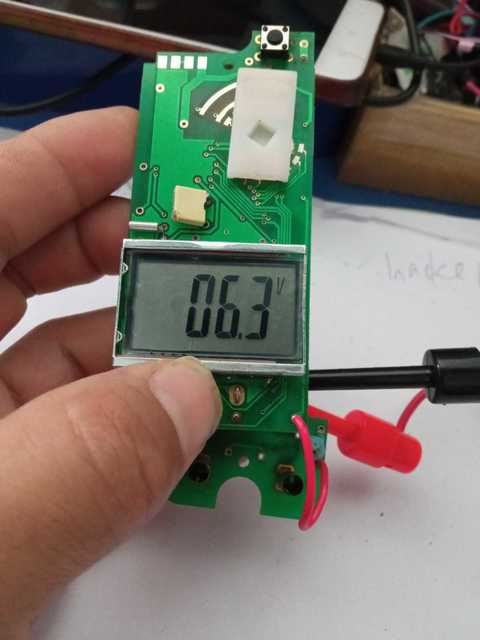

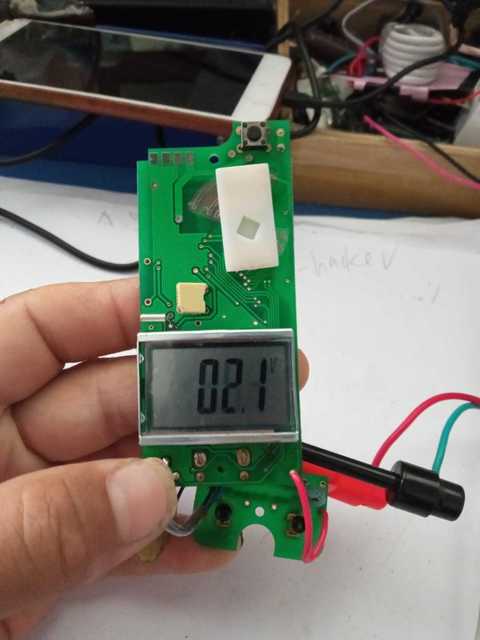

用手触摸晶振引脚，用手机快速抓拍，貌似能抓到显示正常的瞬间
以下程序自动插入未在内容中添加的图片或附件
2020-8-3 07:12:21 回复
人艰不拆 数字王者 2020-8-3 07:33:50
垃圾表，扔了吧
2020-8-3 07:33:50 回复
hc061218 楼主     数字王者 2020-8-3 07:41:52
人艰不拆 发表于 2020-8-3 07:33
垃圾表，扔了吧

五块配件表，就这一块最值钱！怎么说也是日本表！共立克列茨KT200 啊  查了一下好几百呢！其它还没都拆开，记得都是国产的
2020-8-3 07:41:52 回复
tiger20908 数字梦想家 2020-8-3 09:08:26
挺闲的，慢慢拆！
2020-8-3 09:08:26 回复
wgh1027 数字大神 2020-8-3 10:02:00
屏幕驱动电压太高了吧。
2020-8-3 10:02:00 回复
wgh1027 数字大神 2020-8-3 10:02:36
电池是多少V的？
2020-8-3 10:02:36 回复
wgh1027 数字大神 2020-8-3 10:03:17
或者先降低电池电压试试。
2020-8-3 10:03:17 回复
hc061218 楼主     数字王者 2020-8-3 13:28:02
wgh1027 发表于 2020-8-3 10:02
电池是多少V的？

3V  两节7号电池，我用的稳压电源供电
2020-8-3 13:28:02 回复
ksj197706 数字大师 2020-8-3 13:38:12
hc061218 发表于 2020-8-3 07:41
五块配件表，就这一块最值钱！怎么说也是日本表！共立克列茨KT200 啊  查了一下好几百呢！其它还没都拆开 ...

你这个山寨的，看品牌字母与正版不一样啊
以下程序自动插入未在内容中添加的图片或附件
2020-8-3 13:38:12 回复
hc061218 楼主     数字王者 2020-8-3 14:48:35
ksj197706 发表于 2020-8-3 13:38
你这个山寨的，看品牌字母与正版不一样啊

是吧？  哈哈哈哈
2020-8-3 14:48:35 回复
