终于找到UT171A和华仪MS8218不能测量半波整流交流分量的原...

发表于：2020-8-4 16:31:18 4143
万用表
主题类别: 技术_讨论
仪表品牌: 优利德（UNI-T）
显示方式: 四位半
型号或关键字: UT171A

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
本帖最后由 hc061218 于 2020-8-4 17:59 编辑

手里的8218和171A，发现无法测量半波整流的交流分量！

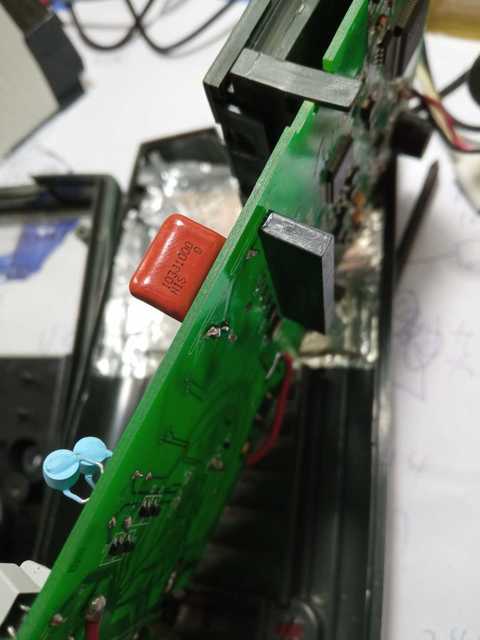

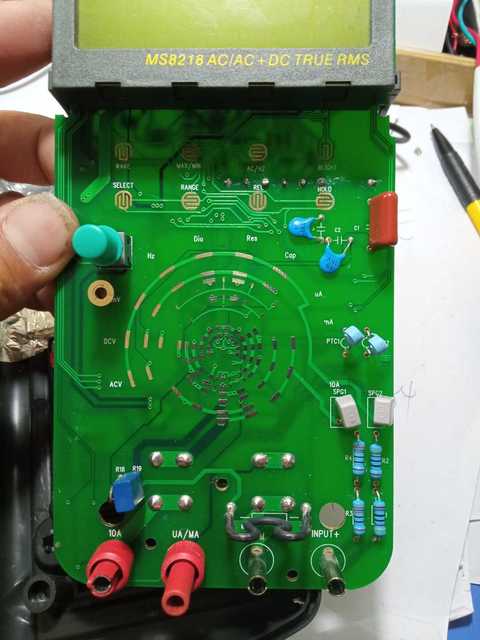

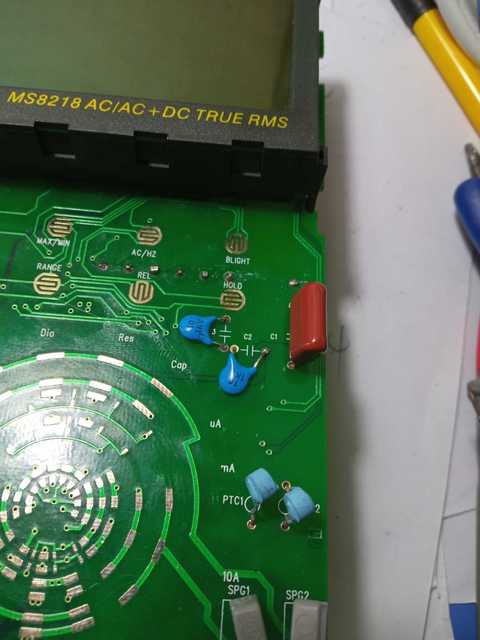

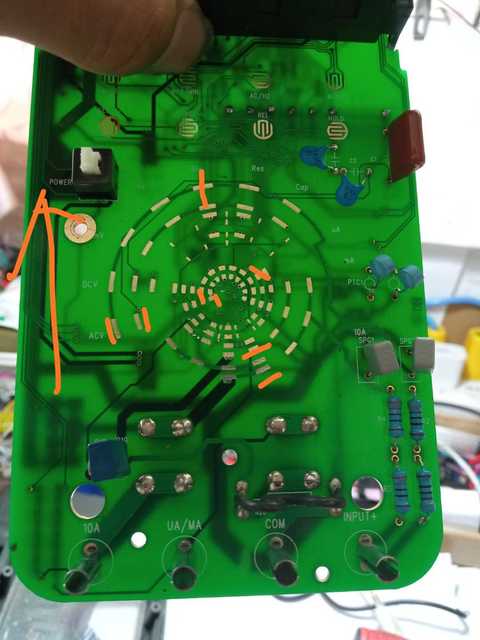

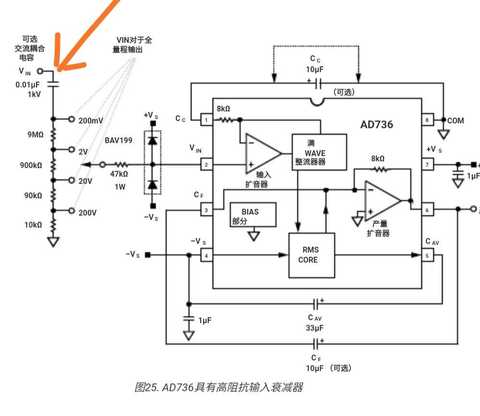

然后我想起来之前用AD736给7129增加真有效值的经历，记得手册上有一种方案在输入端和排阻之间可以串联一个小电容滤波，想着可能是这个滤波电容的缘故。然后我在半波整流电路后面串联一个小电容，再用61E去测量，结果和8218  171A一样的效果了，无法测量，然后我拆机8218，在很显眼的位置发现一个大个的小电容，应该就是他了，走了一下线路，没错就是他，然后我把这个电容短路，再次测试，这次成功的测出交流分量！171A我没有拆机查看，估计是一样的！

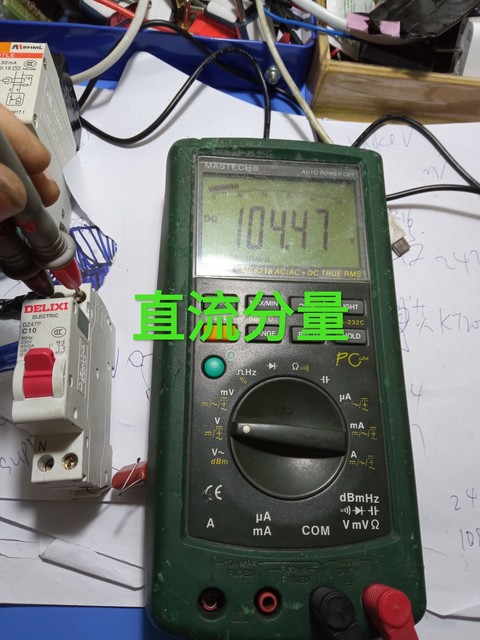

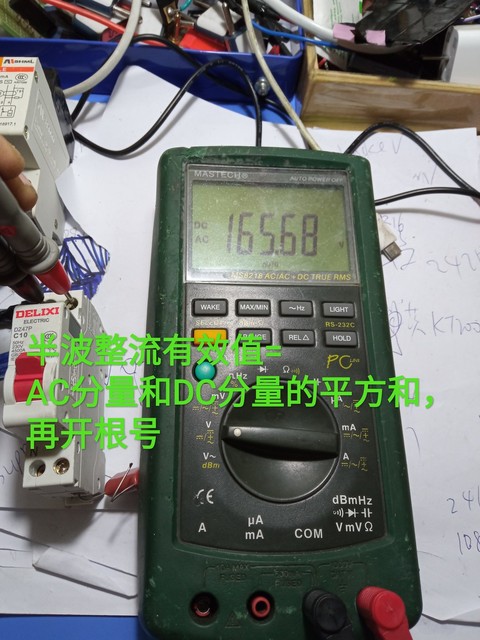

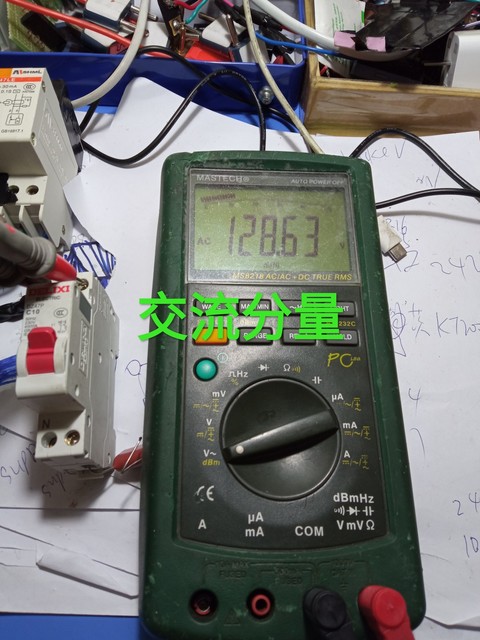

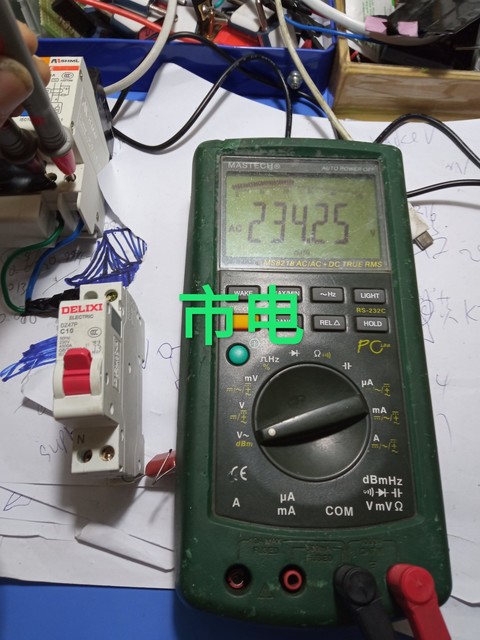

下面是测量结果  交流电压有效值，半波整流直流分量，半波整流交流分量，半波整流有效值！结果和理论计算完全相符！
