小熊QSJ-B03H2切碎机电机烧毁拆换

发表于：2020-8-8 08:27:50 3051
电子产品
行为类别: 维修
产品类别: 家电相关
电子品牌: 其它
电子产品关键字: 小熊QSJ-B03H2切碎机

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

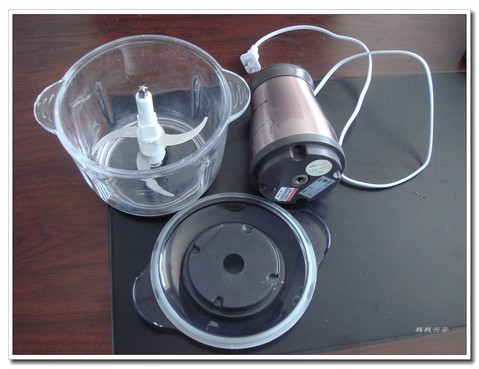

小熊QSJ-B03H2切碎机上电后转速低功耗大！

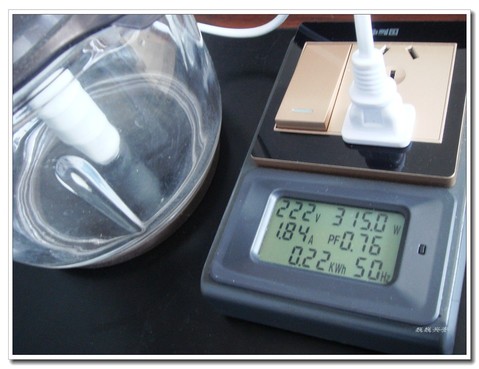

实测低速挡功耗315W

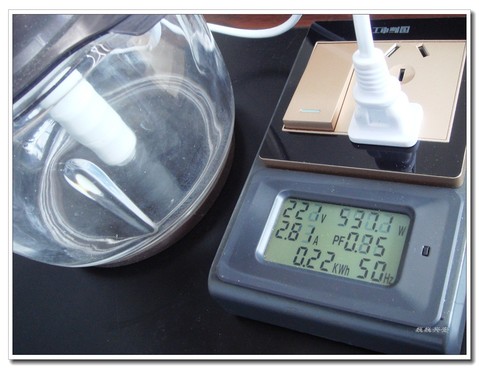

高速档功耗达537W！！！


全部附件

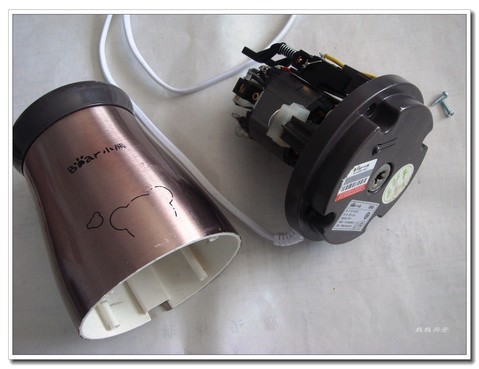

高低速按键开关

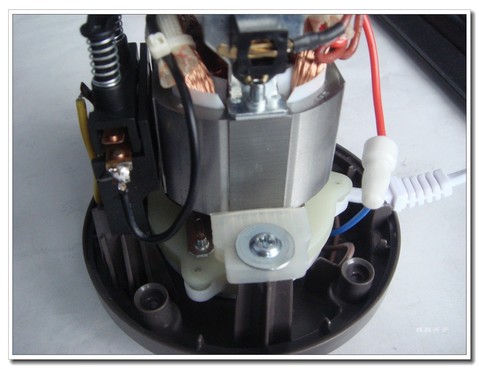

5430电机

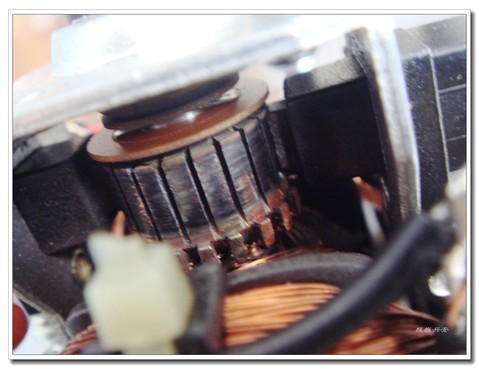

电机换向器明显烧蚀

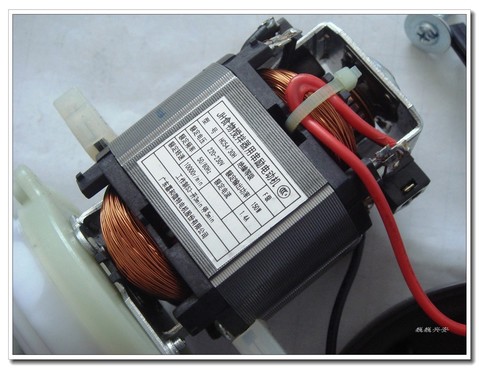

网购的电机配件

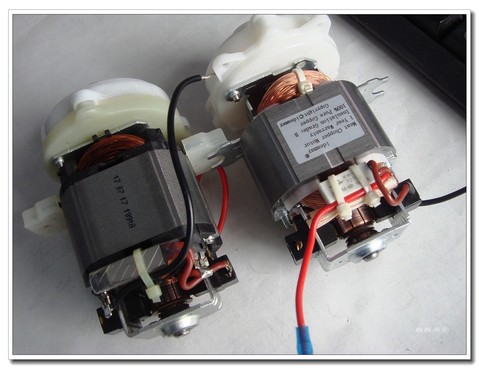

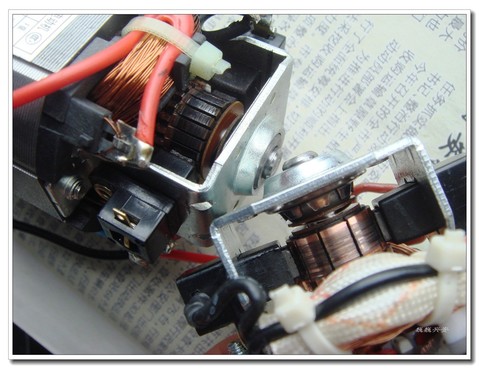

最明显的特点就是换向器片数少而宽

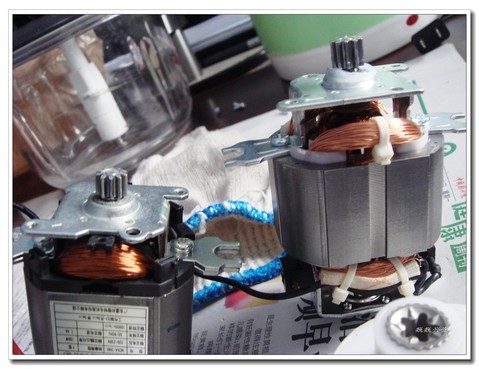

对比看很明晰

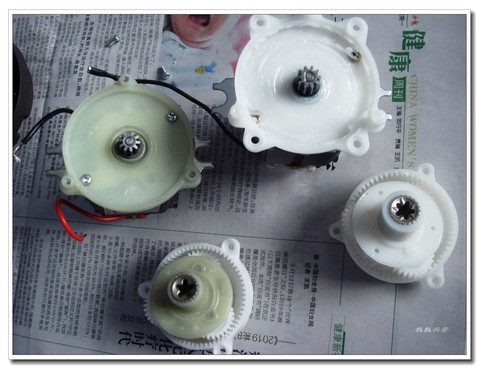

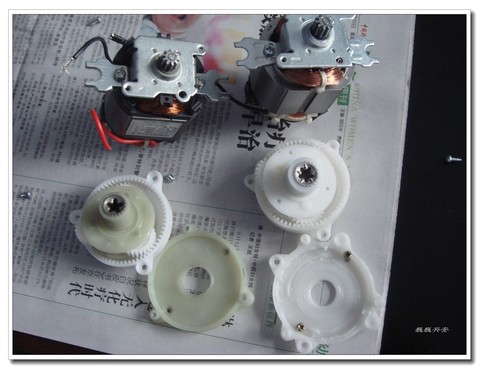

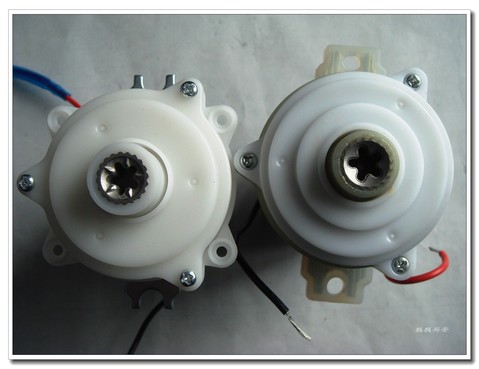

遗憾变速箱略有差别，安装空间受限

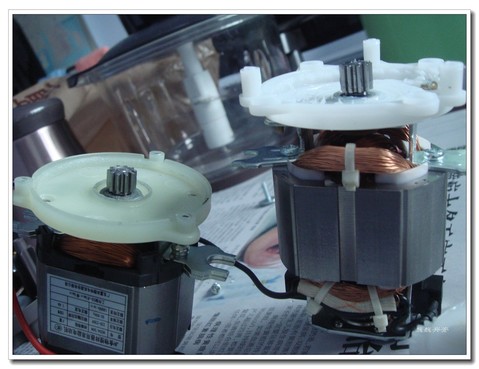

只好更换变速箱了

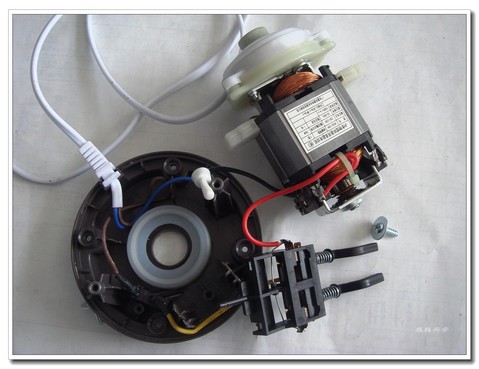

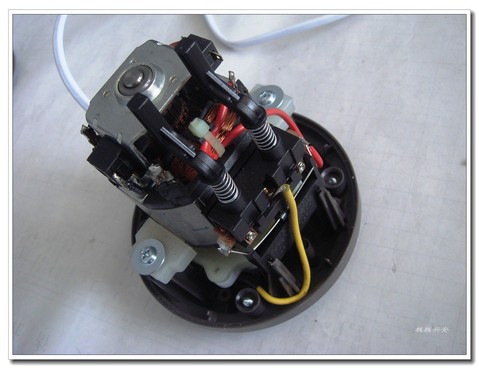

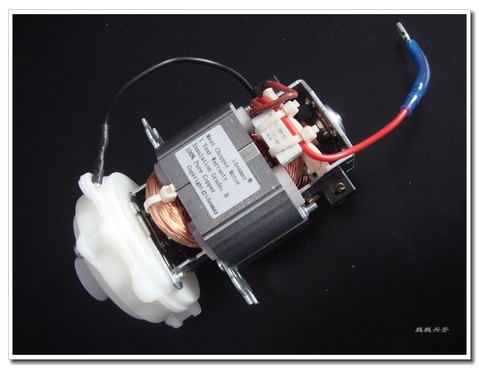

整理焊接新电机引线，然后回装

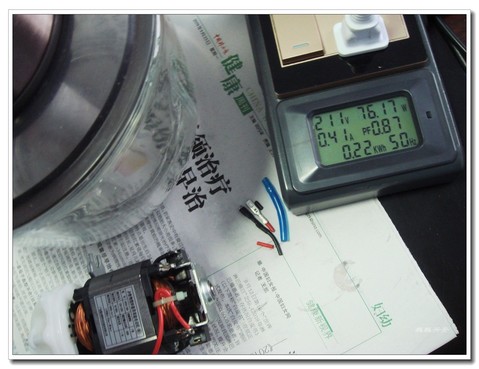

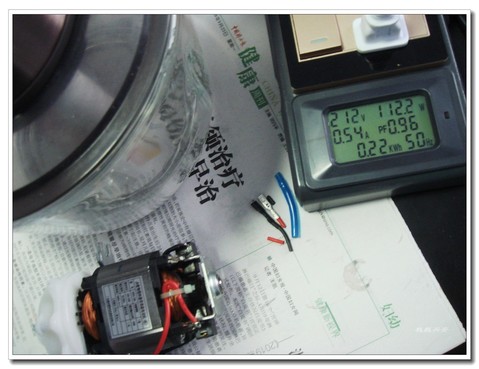

实测低速挡功耗76W


高速挡功耗112W，具体耐用情况就需日后使用验证了






















收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（6）

人艰不拆 数字王者 2020-8-8 09:26:40
怎么会呢，烧了
2020-8-8 09:26:40 回复
kyhwhb 楼主     数字大神 2020-8-8 10:04:07
人艰不拆 发表于 2020-8-8 09:26
怎么会呢，烧了

长时间连续工作，电机高烧不退。。。
2020-8-8 10:04:07 回复
hc061218 数字王者 2020-8-8 11:25:59
我家也有一个类似的，不过是杂牌的aux的。得哪天坏了，就可以看本贴学习一下了。哈哈
2020-8-8 11:25:59 回复
wgh1027 数字大神 2020-8-9 00:41:00
谢谢分享
2020-8-9 00:41:00 回复
lxd7343 数字梦想家 2020-8-11 15:37:01
新的是铝线，不信刮刮看
2020-8-11 15:37:01 回复
wgh1027 数字大神 2020-8-11 19:50:22
lxd7343 发表于 2020-8-11 15:37
新的是铝线，不信刮刮看

铝线是一定的哦
2020-8-11 19:50:22 回复
