众仪ZT-E6插座测试仪LNG之间的电压和显示临界点之间的关系

发表于：2020-8-11 20:57:30 5473
万用表
主题类别: 技术_讨论
仪表品牌: 众仪（ZOYI）
显示方式: 三位半
型号或关键字: ZT-E6

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
标题也不知道怎么形容，随便写的。
说一下测试的内容和目的！
测试原因: 光速飞行 测试时发现E6在零地电压达到一定值后显示错误信息（坛主说众仪收到问题反馈后第一时间修复了该错误）！我想模拟一下，零地电压不同时，测试仪会有什么样的显示！

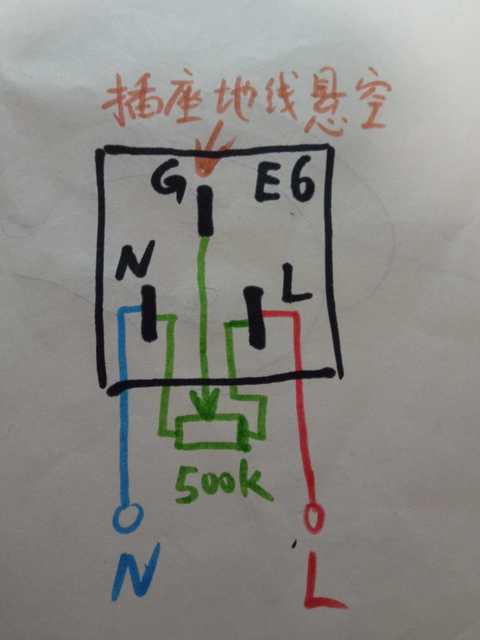

测试方法:将测试仪地线悬空，零线火线正常接入家里的市电！找一只500K电位器，三个引脚接在零线火线地线上，其中抽头引脚接地线！首先，从零地电压为零开始调整电位器，使零地电压慢慢变大，观察测试仪显示，同时用两只万用表分别监测零地和火地电压！

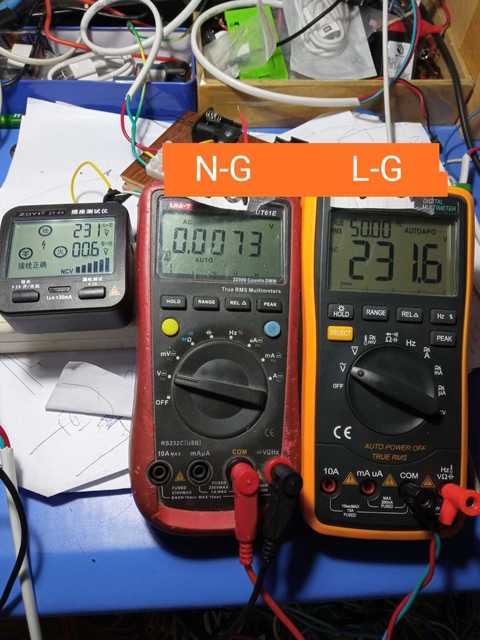

最开始，零地电压为0时，基本上零地处于短接状态，此时，测试仪显示接线正确！

以下程序自动插入未在内容中添加的图片或附件
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（23）

hc061218 楼主     数字王者 2020-8-11 21:00:32

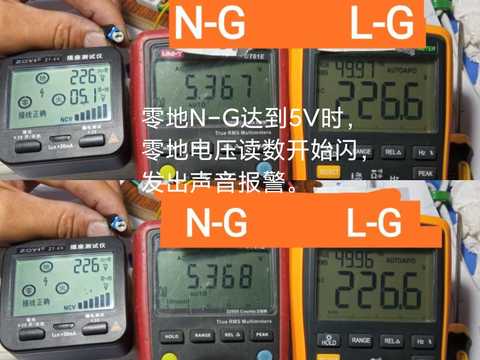

当测试仪的零地电压达到5V时，出现第一种情况，5V显示开始一亮一灭，并且测试仪发出报警声音！
以下程序自动插入未在内容中添加的图片或附件
2020-8-11 21:00:32 回复
hc061218 楼主     数字王者 2020-8-11 21:01:43

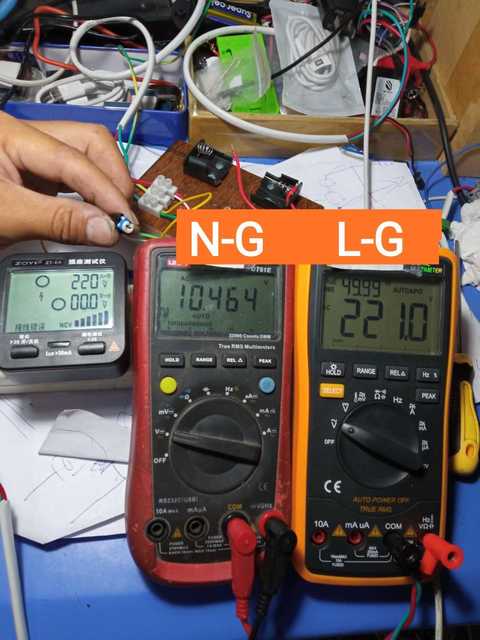

继续增大零地电压，到测试仪显示零地电压10V时，测试仪提示缺零线！
以下程序自动插入未在内容中添加的图片或附件
2020-8-11 21:01:43 回复
hc061218 楼主     数字王者 2020-8-11 21:05:34

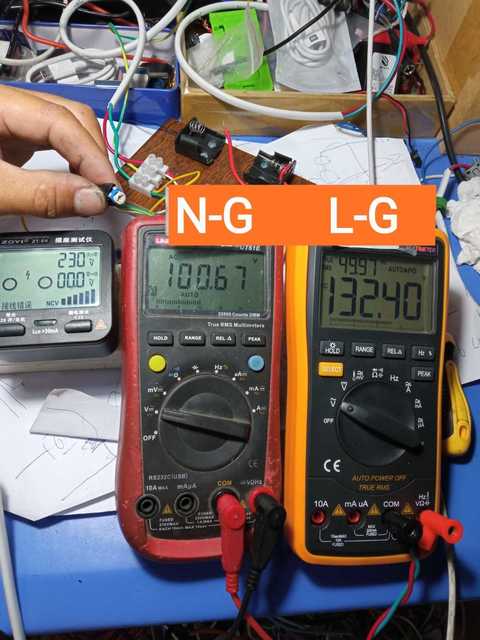

继续增大零地电压，当零地电压达到100V时，测试仪提示缺地线，从前面测试仪提示缺零线开始，测试仪的零地电压就显示为0了。到了缺地线依然显示为0。（这个可以理解，无论缺零线还是缺地线，自然零地间就没电压了。逻辑上很完美。哈哈）
以下程序自动插入未在内容中添加的图片或附件
2020-8-11 21:05:34 回复
hc061218 楼主     数字王者 2020-8-11 21:07:49

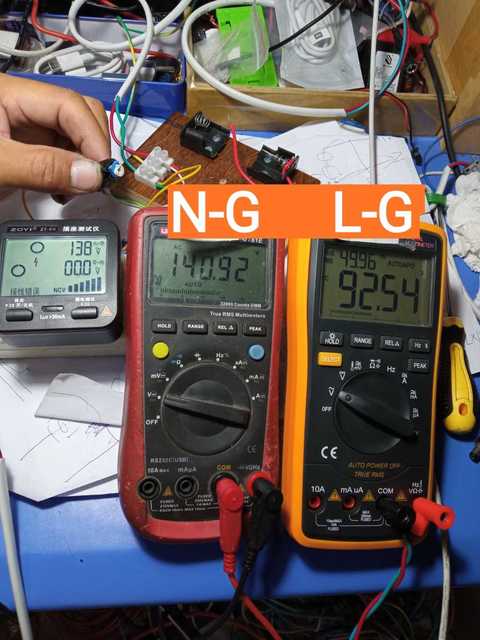

当零地电压达到140V后，测试仪开始提示缺火线！
以下程序自动插入未在内容中添加的图片或附件
2020-8-11 21:07:49 回复
hc061218 楼主     数字王者 2020-8-11 21:09:52

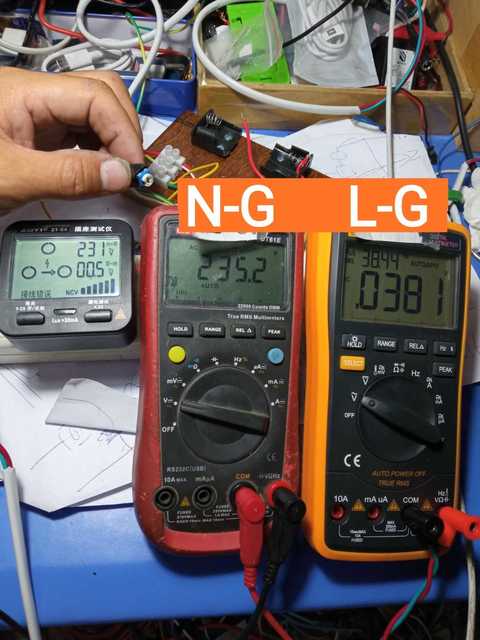

继续增大零地电压基本调到头了，此时零地电压和市电一致，火零之间电压极小基本可以认为短接了。此时，测试仪提示火零接反了！
以下程序自动插入未在内容中添加的图片或附件
2020-8-11 21:09:52 回复
hc061218 楼主     数字王者 2020-8-11 21:24:41
这个测试不一定科学，毕竟是模拟，不代表实际情况。厂家说明书其实应该注明一下，每种显示状态是基于哪些条件，比如是电压达到什么值就提示什么错误，这样其实方便电工去判断问题的具体原因！
2020-8-11 21:24:41 回复
西林迷 数字精灵 2020-8-12 00:25:14
外行表示，好用就行，不求甚解
2020-8-12 00:25:14 回复
kyhwhb 数字大神 2020-8-12 05:00:17
测试详细，谢谢分享！
2020-8-12 05:00:17 回复
勇闯沙滩 数字大神 2020-8-12 06:17:52
研究的很仔细，零-地间所产生的电压没注意过，抛开测试仪不讲，那么插座零-地间所产生的电压大小，对我们用电有什么安全隐患吗？
2020-8-12 06:17:52 回复
人艰不拆 数字王者 2020-8-12 07:54:06
测试详细，谢谢分享！
2020-8-12 07:54:06 回复
tiger20908 数字梦想家 2020-8-12 09:03:07
总算知道这东东的用处了。验收房子测试插座用，非常方便。
2020-8-12 09:03:07 回复
chen131578 数字精灵 2020-8-12 10:22:03
试验跟详细。
这么看来，测试仪判断逻辑不够智能了或者说不够严谨了。

2020-8-12 10:22:03 回复
wgsd 数字大神 2020-8-12 14:37:16
把测试仪折腾晕了，提示不是火线接反了，是火线反天了，两根了，能出380V了。
2020-8-12 14:37:16 回复
hc061218 楼主     数字王者 2020-8-12 18:51:42
wgsd 发表于 2020-8-12 14:37
把测试仪折腾晕了，提示不是火线接反了，是火线反天了，两根了，能出380V了。 ...

求测出380教程 哈哈
2020-8-12 18:51:42 回复
光速飞行 数字大神 2020-8-12 19:34:49
本帖最后由 光速飞行 于 2020-8-12 19:39 编辑
wgsd 发表于 2020-8-12 14:37
把测试仪折腾晕了，提示不是火线接反了，是火线反天了，两根了，能出380V了。 ...

不是吧，这个插座，有这么大的能耐，能把零线，火线，变成相线，出现380V？不可能吧。单相用户，是不可能有相线碰到的。
2020-8-12 19:34:49 回复
wgh1027 数字大神 2020-8-12 20:52:08
wgsd 发表于 2020-8-12 14:37
把测试仪折腾晕了，提示不是火线接反了，是火线反天了，两根了，能出380V了。 ...

这样子就身价倍增了。
2020-8-12 20:52:08 回复
wgsd 数字大神 2020-8-12 20:55:56
hc061218 发表于 2020-8-12 18:51
求测出380教程 哈哈

发生过，用户进户零线断掉，不同单元的用户相线，通过负载相连，非常大的负载单元，相线经过负载到零线（因进户零已断)，使零线电压接近相线，对不同相线的用户（非常小的负载），不是接近380V吗。
2020-8-12 20:55:56 回复
wgh1027 数字大神 2020-8-12 20:57:52

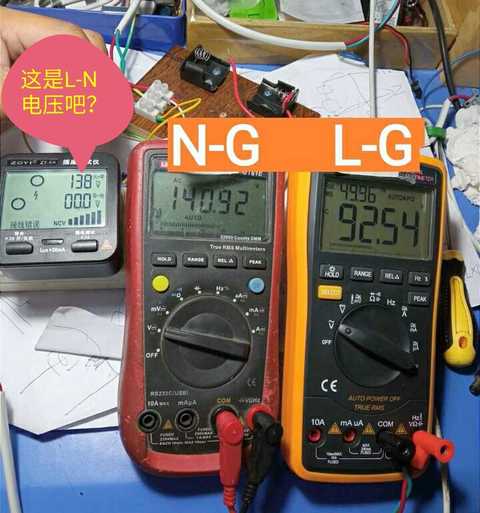

这个可是有点看不懂，L-N两端明明是接的220电源，这里显示怎么才1百多V呢？
2020-8-12 20:57:52 回复
hc061218 楼主     数字王者 2020-8-12 21:25:17
wgh1027 发表于 2020-8-12 20:57
这个可是有点看不懂，L-N两端明明是接的220电源，这里显示怎么才1百多V呢？ ...

我也搞不懂。这个表测量好像跟地线也有关系
2020-8-12 21:25:17 回复
