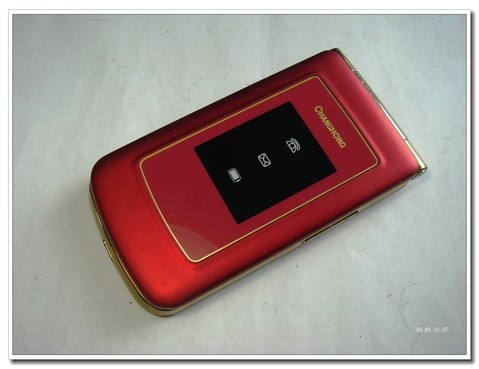

长虹A8手机进水黑屏拆修

发表于：2020-8-13 08:57:32 1701
电子产品
行为类别: 维修
产品类别: 平板_手机
电子品牌: 其它
电子产品关键字: changhong A8手机

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
长虹A8手机进水黑屏，拆查主板没有发现问题，只是屏幕端进水较重导致供电腐蚀断路无背光。后经飞线处理显示正常，可以使用了。

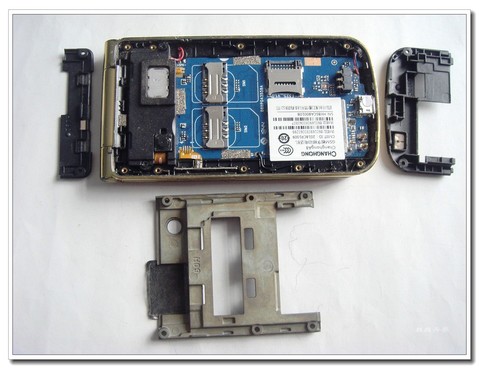

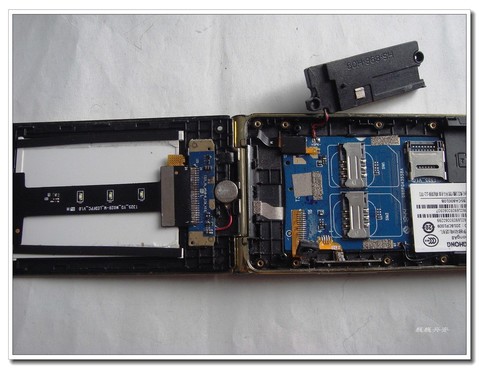

经拆查主板没有发现进水迹象

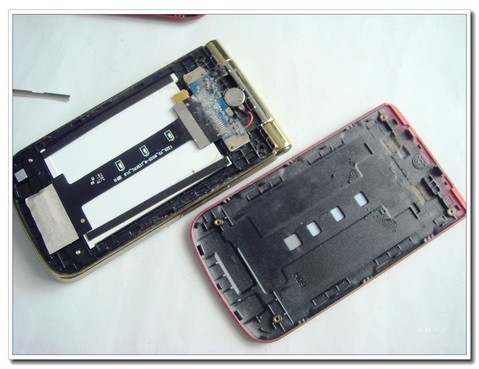

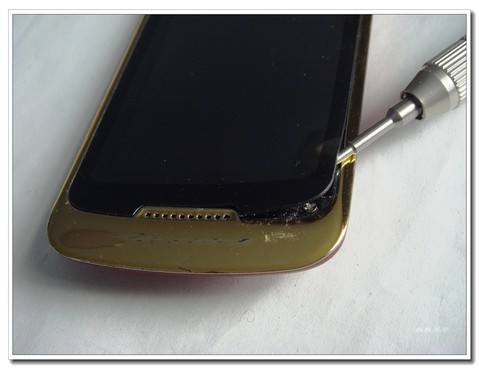

拆屏幕端

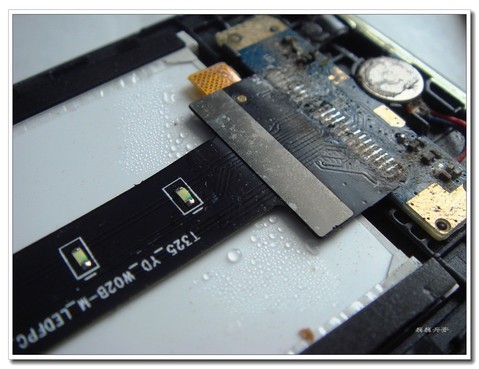

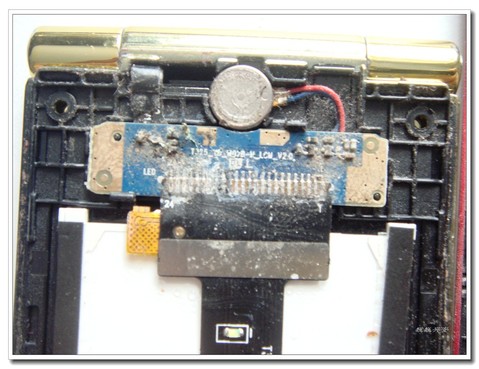

进水迹象明显


清理一下后测试发现屏幕转接小板无供电

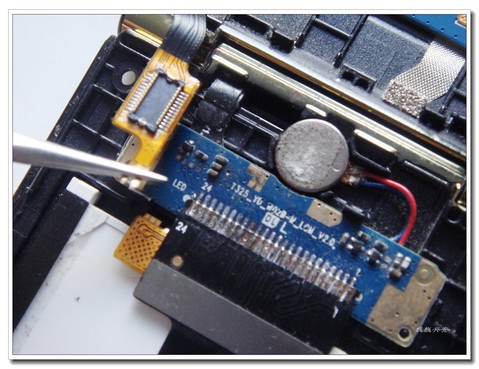

跑线路查出供电为排线16引脚


焊开屏幕转接小板

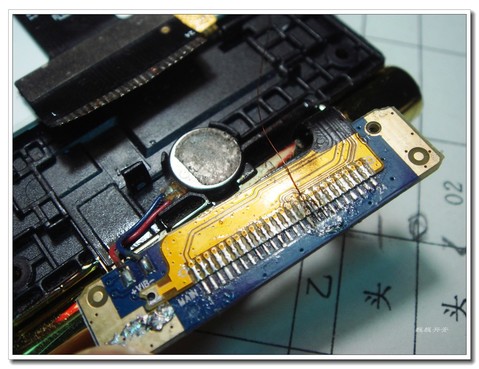

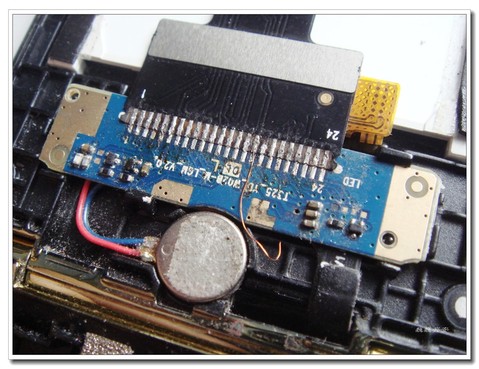

翻转屏幕转接小板，漆包线焊接

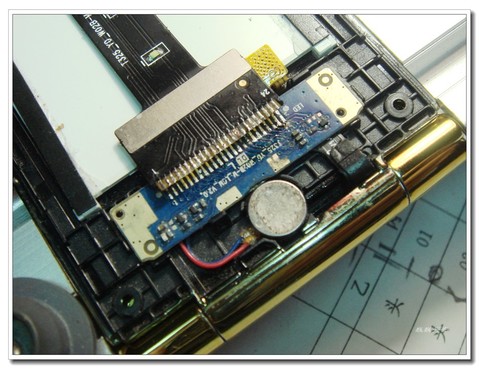

整理飞线，并焊接

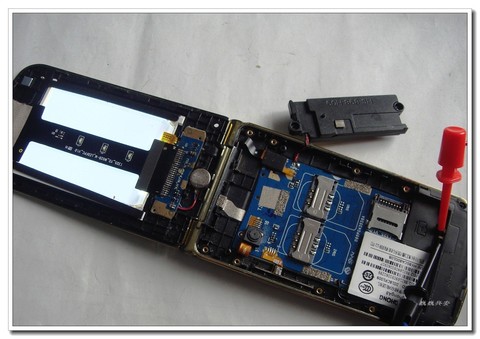

上电测试背光恢复

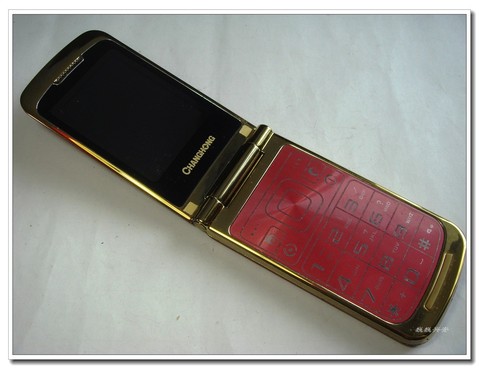

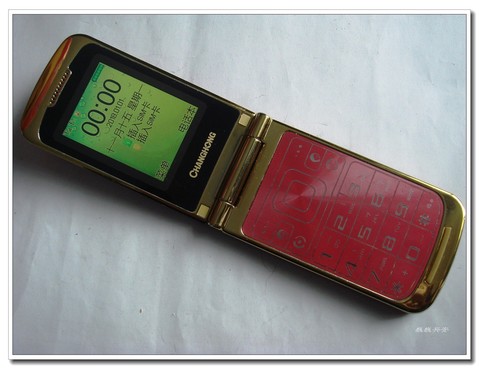

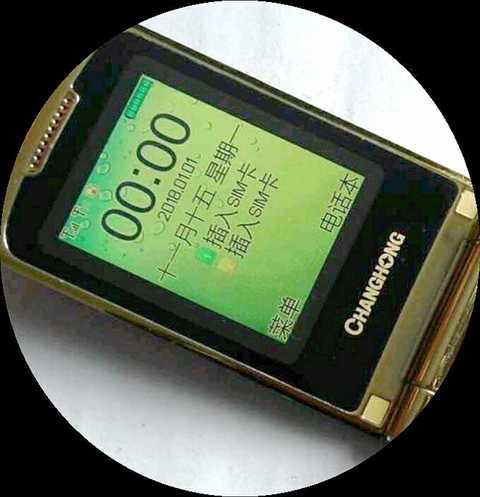

同时显示也没有问题

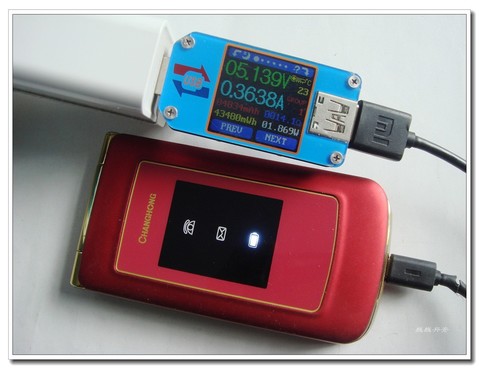

可以正常充电


收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（18）

光速飞行 数字大神 2020-8-13 09:57:09
这手机还有用，现在天天要刷二维码，这个能手机能刷微信，支付宝？
2020-8-13 09:57:09 回复
糊涂周 数字精灵 2020-8-13 09:57:50
细心还有耐心才能搞好啊
2020-8-13 09:57:50 回复
kyhwhb 楼主     数字大神 2020-8-13 10:04:23
光速飞行 发表于 2020-8-13 09:57
这手机还有用，现在天天要刷二维码，这个能手机能刷微信，支付宝？

这个是老年人正在使用的，在衣服兜里被雨水淋湿所致黑屏
2020-8-13 10:04:23 回复
光速飞行 数字大神 2020-8-13 10:11:47
巍巍兴安 发表于 2020-8-13 10:04
这个是老年人正在使用的，在衣服兜里被雨水淋湿所致黑屏

老年人打个电话是可以的，不过现在广场，大叔，大妈，都在玩，抖音，微信，支付宝，基本少人用了。
2020-8-13 10:11:47 回复
hc061218 数字王者 2020-8-13 11:21:50
大神啊  我的手机充电没反应了！咋修？换了尾插小板还不行，我直接用线接电池上充电了。每天充电都要拆了手机充，充完了再复原，不方便不说，感觉手机显示的电量也不准了！
2020-8-13 11:21:50 回复
wgsd 数字大神 2020-8-13 13:15:25
这个保财啊，不然钱都让手机支付没了
2020-8-13 13:15:25 回复
chen131578 数字精灵 2020-8-13 13:41:59
水平够可以的。
2020-8-13 13:41:59 回复
勇闯沙滩 数字大神 2020-8-13 13:45:06
給老年人维修手机，品德可嘉。他们用智能机很费劲。
2020-8-13 13:45:06 回复
人艰不拆 数字王者 2020-8-13 14:05:39

水平够可以的。
2020-8-13 14:05:39 回复
wgh1027 数字大神 2020-8-13 15:06:14
水平够可以的。
2020-8-13 15:06:14 回复
wgh1027 数字大神 2020-8-13 15:24:34
哈哈18年的产品还挺新的哦


2020-8-13 15:24:34 回复
wgh1027 数字大神 2020-8-13 15:25:07
哈哈18年的产品还挺新的哦


2020-8-13 15:25:07 回复
wgh1027 数字大神 2020-8-13 15:26:35
2020-8-13 15:26:35 回复
kyhwhb 楼主     数字大神 2020-8-13 16:04:18
wgh1027 发表于 2020-8-13 15:25
哈哈18年的产品还挺新的哦

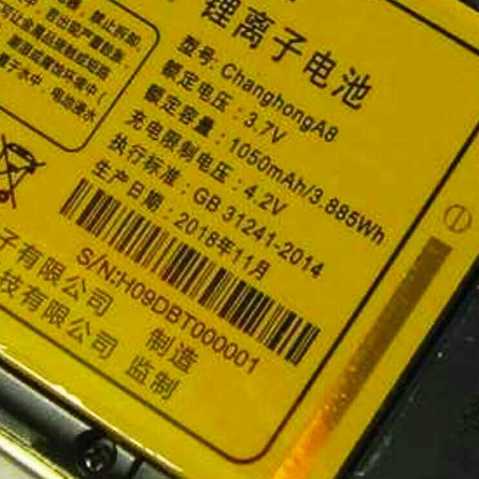

只是18年的电池吧
