众仪ZT219电池漏液腐蚀后遗症维修！

发表于：2020-8-14 22:52:34 4983
万用表
主题类别: 维修
仪表品牌: 众仪（ZOYI）
显示方式: 四位半
型号或关键字: ZT219

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（18）

hc061218 楼主     数字王者 2020-8-14 23:04:53
手里的众仪219是二手的故障机，买的相比新的来说还不便宜，头脑发热！
到手发现电池漏液腐蚀过，之前应该是修过。把腐蚀区域的元器件拆掉，清洗板子暴晒了几天，故障排除了，时隔大半年，前几天拿出来用，突然发现测量不准了，又洗了一下板子，晒了两天，电压档正常了，但是电阻档还是有问题，开路有底数！不过问题很奇怪，偶尔开路全零！

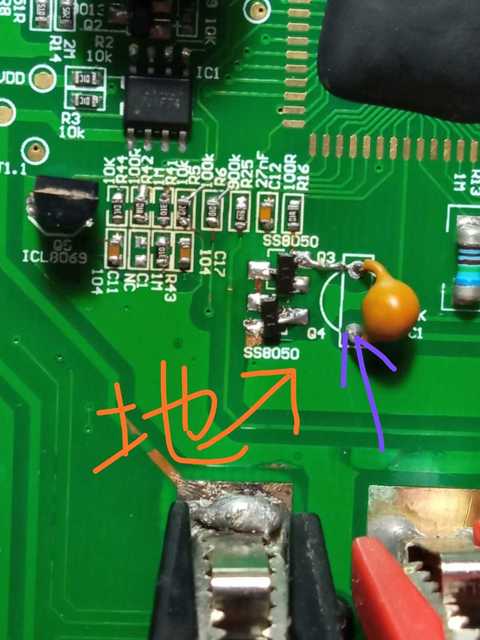

用热风枪吹腐蚀区域，故障能够消除，但是，板子温度下降后，还是有底数。为了进一步确定准确位置，改用烙铁测试！最终把范围缩小到保护电路位置！两个三极管和一个热敏电阻，最后通过拆卸元件确定是热敏电阻一个引脚和周围地线之间有阻值，应该是漏电了！

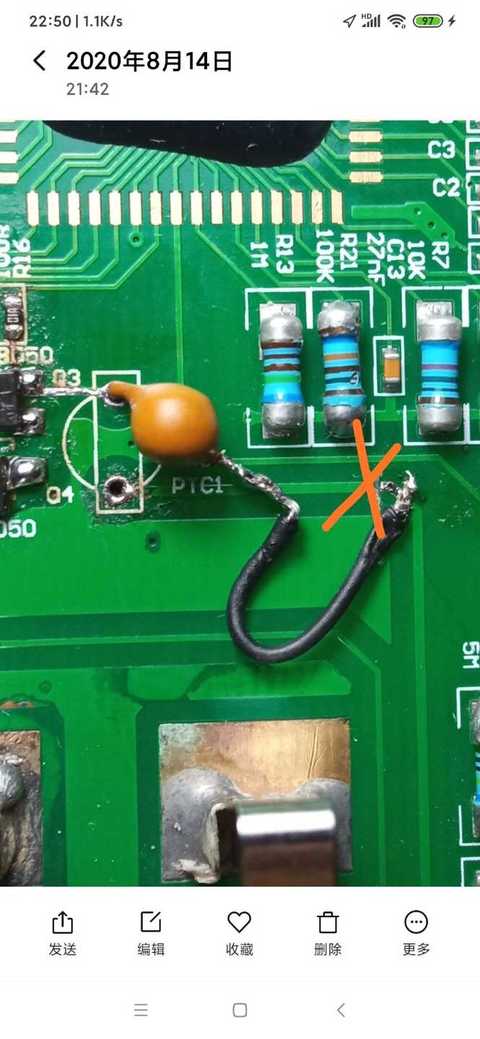

在群里老师的提醒下，割断改PTC引脚的走线铜箔，引脚通过飞线焊接到另一端！

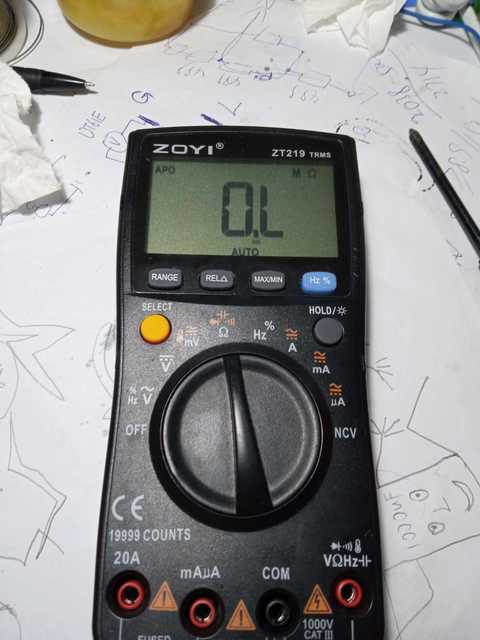

重新试机，问题貌似解决了！

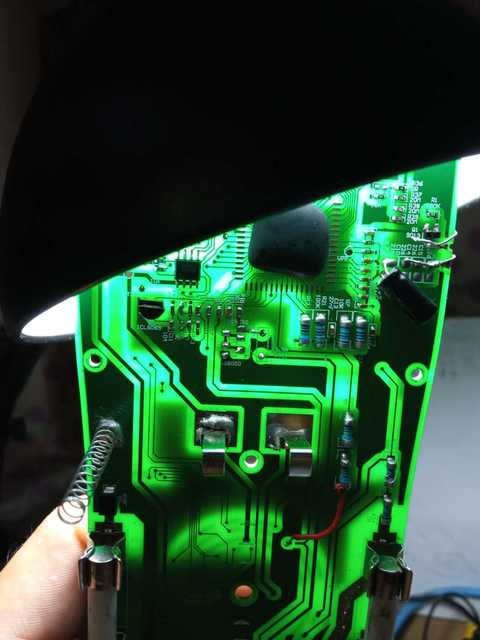

这个漏电的引脚，周围被地线包裹着，对着灯光看不出有问题，周围都很干净，PCB透过光线也看不出内部异样，但测量引脚和地线之间确实存在十几M的电阻！
以下程序自动插入未在内容中添加的图片或附件
2020-8-14 23:04:53 回复

评分

参与人数 1金钱 +10 仪表币 +10 收起 理由
43545 + 10 + 10 赞一个!

查看全部评分总评分 : 金钱 +10 仪表币 +10

kyhwhb 数字大神 2020-8-15 05:24:13
故障很隐蔽，终于解决了！
2020-8-15 05:24:13 回复
勇闯沙滩 数字大神 2020-8-15 06:20:35
这么隐蔽的故障都能修复，功底很深，厉害了。
2020-8-15 06:20:35 回复
散淡021 数字大神 2020-8-15 07:40:55
这不能怪ZT， 碱性电池是祸害。
MF10只是单层双面板，还不是电池漏液，仅是空气中的水份+15V电源，长期老化后，R100K档就会表针微动。
清洗烘干能混几天，当年立刻处理掉了。
2020-8-15 07:40:55 回复
hc061218 楼主     数字王者 2020-8-15 08:27:44
散淡021 发表于 2020-8-15 07:40
这不能怪ZT， 碱性电池是祸害。
MF10只是单层双面板，还不是电池漏液，仅是空气中的水份+15V电源，长期老化 ...

唉，PCB漏电，福禄克也在所难免。
2020-8-15 08:27:44 回复
hc061218 楼主     数字王者 2020-8-15 08:34:59
勇闯沙滩 发表于 2020-8-15 06:20
这么隐蔽的故障都能修复，功底很深，厉害了。

严格来说，也不算隐蔽，毕竟是腐蚀过的，肯定要重点检查漏电。电路又相对比较清晰简单。要不然，以我这三脚猫水平，基本抓瞎！
2020-8-15 08:34:59 回复
tiger20908 数字梦想家 2020-8-15 09:42:25
学习一下。
2020-8-15 09:42:25 回复
chen131578 数字精灵 2020-8-15 09:43:47
查出问题，确实不易。
2020-8-15 09:43:47 回复
散淡021 数字大神 2020-8-15 10:02:39
hc061218 发表于 2020-8-15 08:27
唉，PCB漏电，福禄克也在所难免。

这个对

外牌或许好一点，也是对付不了电池漏液
当年的MF10还是环氧树脂的。

楼主的案例提醒大家，买二手高档表的要看清楚是否漏过液？进过水的也不要买。

2020-8-15 10:02:39 回复
人艰不拆 数字王者 2020-8-15 10:26:07

故障很隐蔽，终于解决了！
2020-8-15 10:26:07 回复
wgh1027 数字大神 2020-8-15 11:01:03
既然飞线了何不飞远点呢？
2020-8-15 11:01:03 回复
斩风 数字奇才 2020-8-15 11:15:02
漏过液的一定要洗衣粉＋水洗，别的都洗不干净，电池液有粘性，哪怕有一点点粘性都有阻值。
2020-8-15 11:15:02 回复
hc061218 楼主     数字王者 2020-8-15 11:21:35
wgh1027 发表于 2020-8-15 11:01
既然飞线了何不飞远点呢？

哈哈  这样省线。
2020-8-15 11:21:35 回复
hc061218 楼主     数字王者 2020-8-15 11:23:00
斩风 发表于 2020-8-15 11:15
漏过液的一定要洗衣粉＋水洗，别的都洗不干净，电池液有粘性，哪怕有一点点粘性都有阻值。 ...

灯光下看板子，引脚周围，内外都很干净，实在看不出啥问题，有老师告诉我，这样的板子汽油泡一下最管用，但是，不适合有牛屎芯片的
2020-8-15 11:23:00 回复
斩风 数字奇才 2020-8-15 11:31:51
hc061218 发表于 2020-8-15 11:23
灯光下看板子，引脚周围，内外都很干净，实在看不出啥问题，有老师告诉我，这样的板子汽油泡一下最管用， ...

看是看不出什么的，我以前修个表也是漏液用酒精清洗很多次都没用，电路板之间还是有几m的阻值，最后还是用这方法解决的，当时维修陷入困境，用手摸电路板不是很滑才发现的没洗干净
2020-8-15 11:31:51 回复
欧米伽阻抗 数字梦想家 2020-8-17 10:38:28
只是个非常隐蔽的隐患，幸亏楼主心细
2020-8-17 10:38:28 回复
woflorchina 数字探长 2020-9-17 10:56:22
hc061218 发表于 2020-8-14 23:04
手里的众仪219是二手的故障机，买的相比新的来说还不便宜，头脑发热！
到手发现电池漏液腐蚀过，之前应该是 ...

恭喜楼主，这个不容易找到。
2020-9-17 10:56:22 回复
kyhwhb 数字大神 2020-9-17 16:06:29
怎么样，修后使用月余一直稳定吧？
2020-9-17 16:06:29 回复
