苹果Lightning耳机拆修

发表于：2020-8-16 16:26:23 3165
电子产品
行为类别: 维修
产品类别: 其它
电子品牌: 苹果
电子产品关键字: 苹果Lightning耳机

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

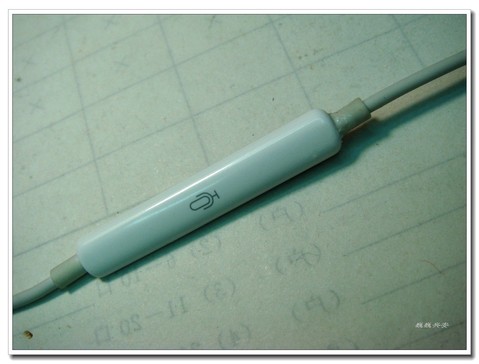

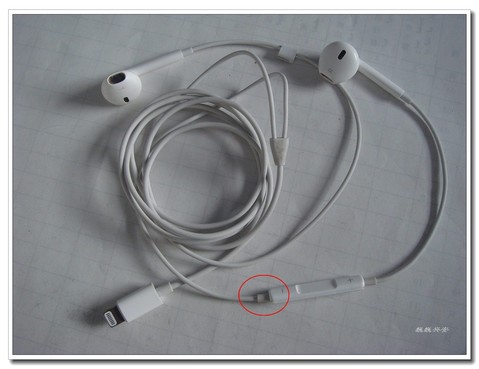

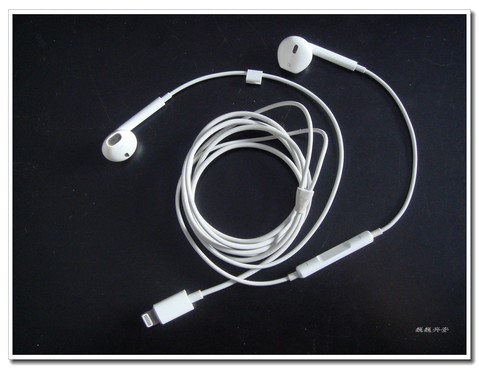

苹果Lightning耳机R声道无声，当弯动耳机线控下端偶尔发声，可知内部断线


首次拆解，没有经验

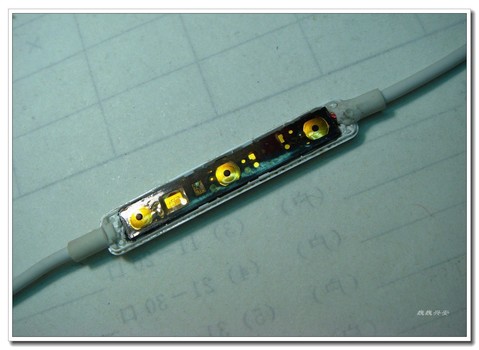

金属片卡扣机构

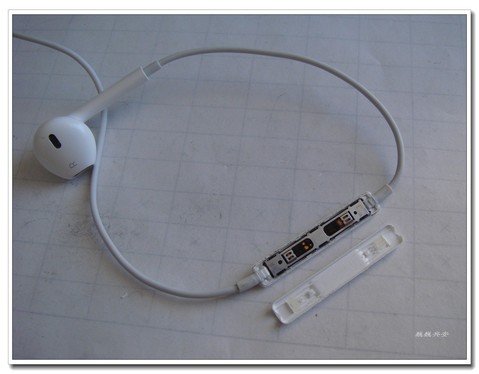

拆下面盖子，右侧见硅麦克风拾音孔

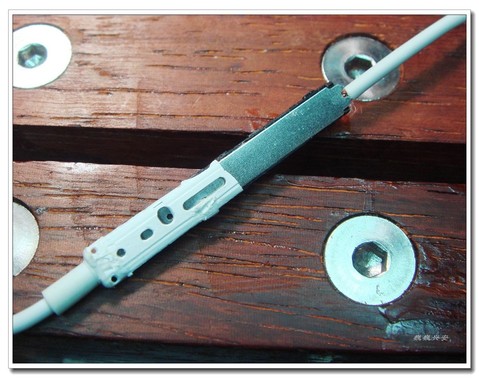

退开护套

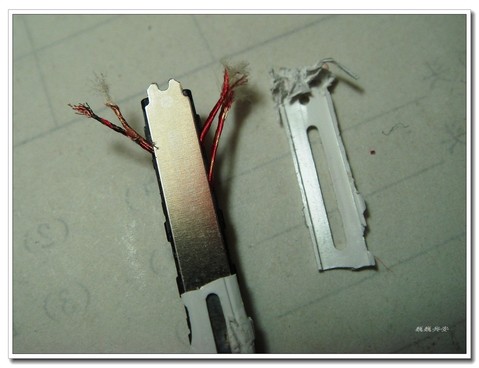

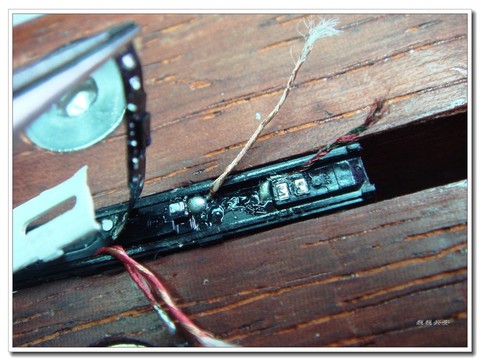

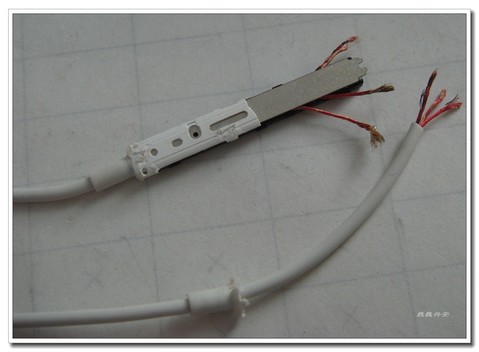

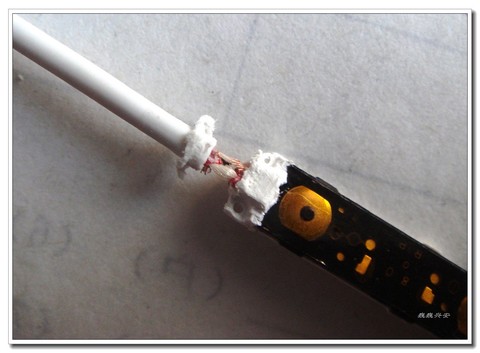

剥开线皮，可见耳机线已折断，只剩中间抗拉线连接

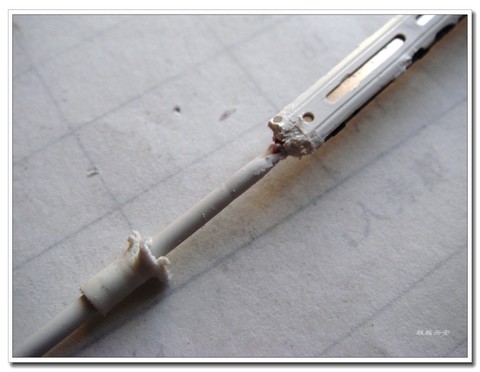

内部还有一段透明支撑线

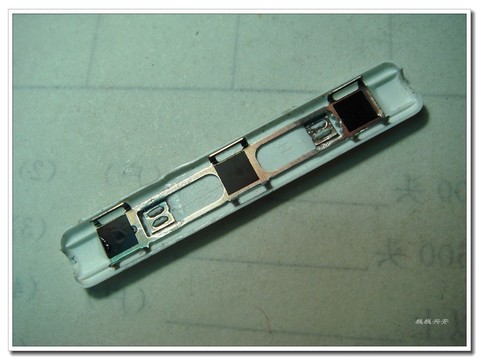

背面金属片

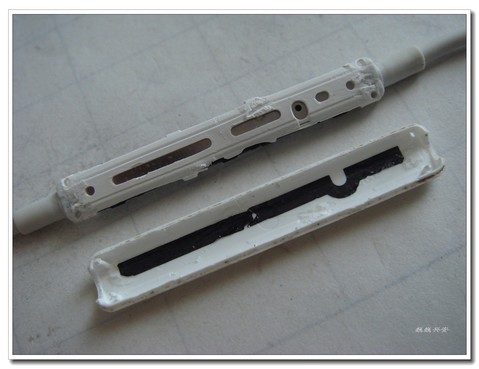

分离看看

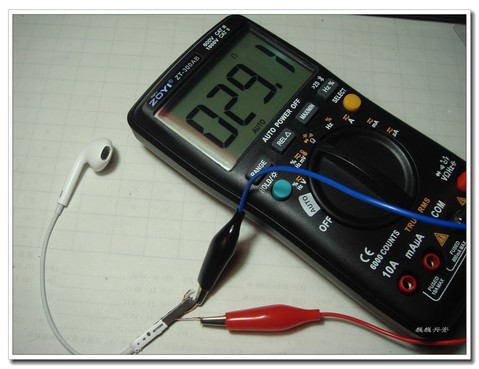

测试耳机电阻正常

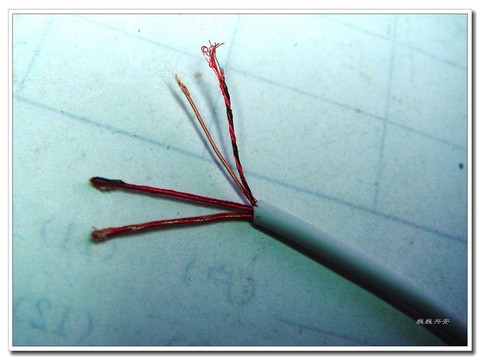

四根断线端

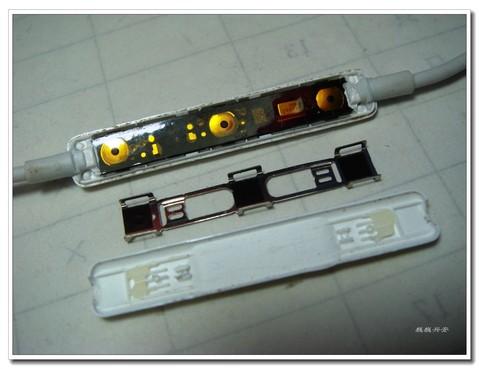

取下金属片

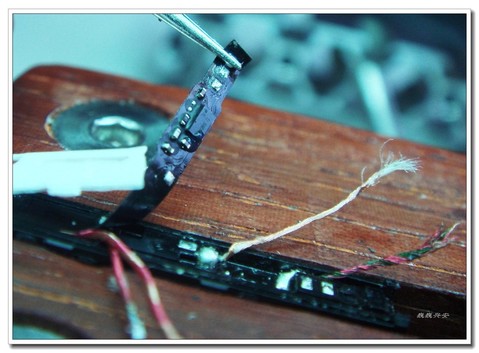

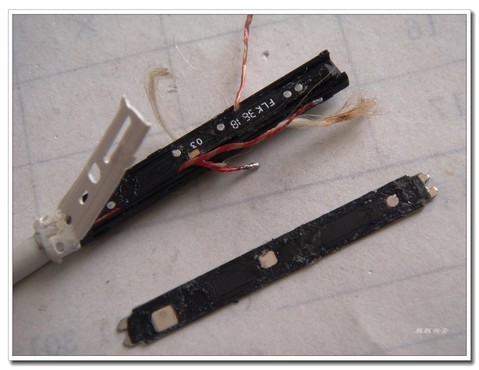

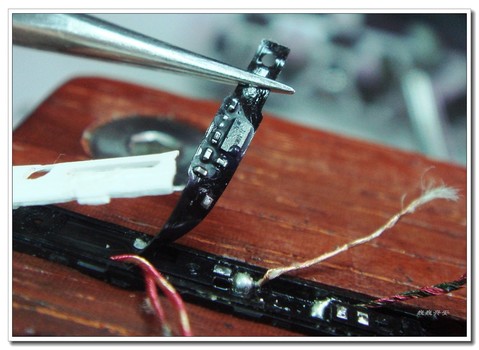

焊开柔性PCB板

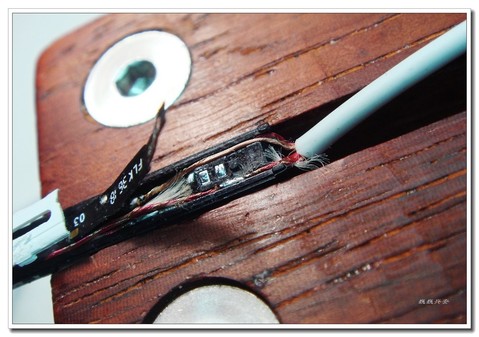

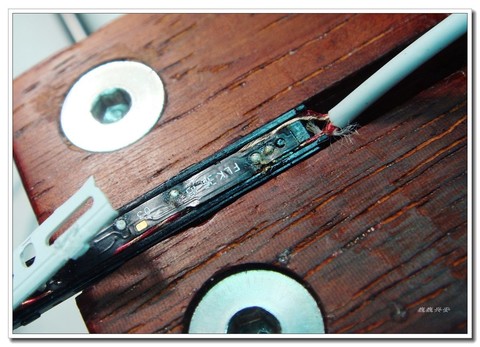

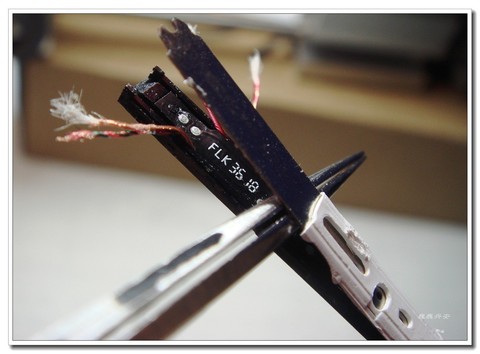

柔性PCB板上有芯片器件等

整理断线端

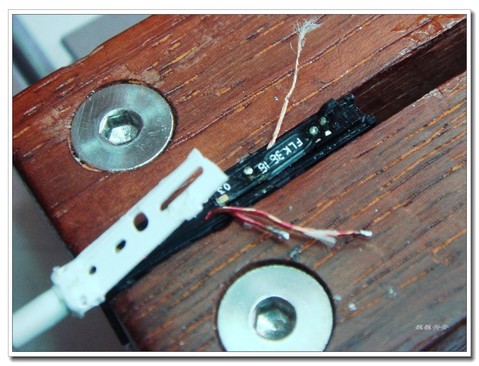

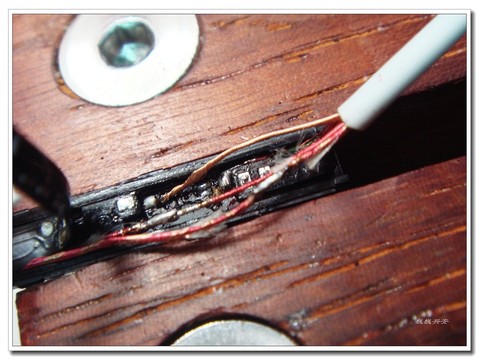

焊接

复位耳机线

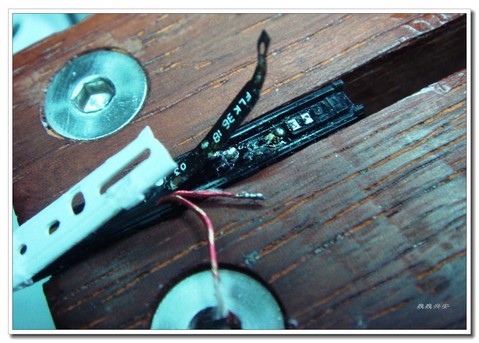

焊回柔性PCB板

逆过程复位相关部件

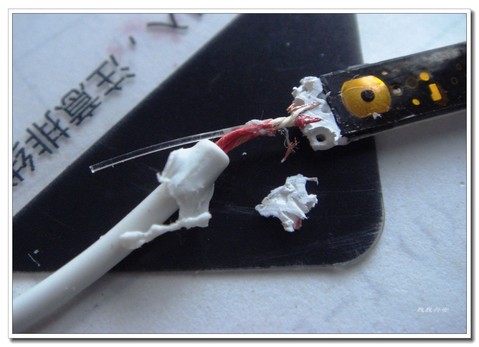

线端等涂胶（502）

护套已修整过

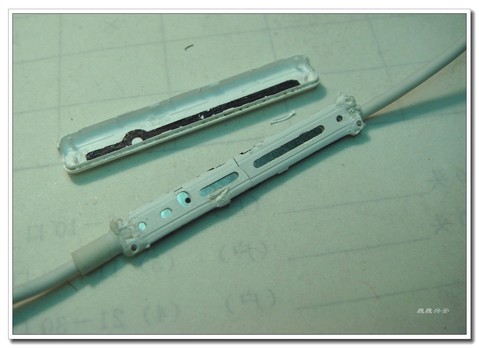

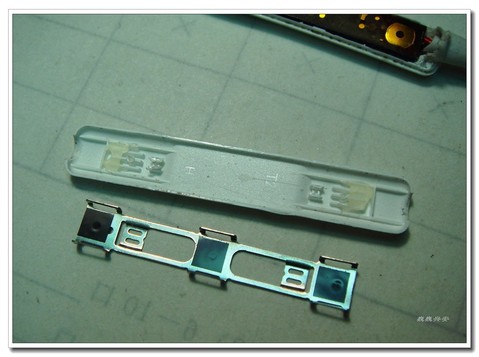

按键上钢片和外盖

用胶粘合

之后安装

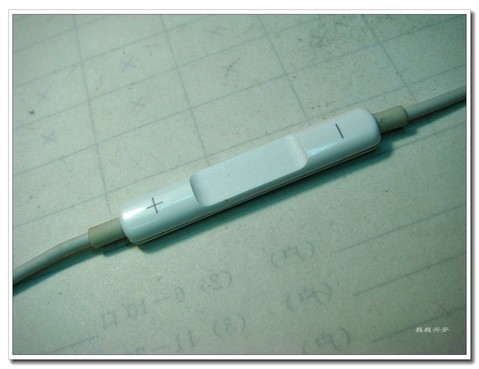

最后的效果




收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（11）

hc061218 数字王者 2020-8-16 18:07:51
仔细活，厉害！
2020-8-16 18:07:51 回复
tiger20908 数字梦想家 2020-8-16 18:52:51
做的不错。胆大心细。
2020-8-16 18:52:51 回复
勇闯沙滩 数字大神 2020-8-16 19:56:10
名牌耳极是复杂，什么都会维修。
2020-8-16 19:56:10 回复
星星123 数字精灵 2020-8-16 20:26:52
干的漂亮！修好后，不知线与护线套之间是否做了填充？以防止线在护线套内可转动，从而导致再次断线
2020-8-16 20:26:52 回复
kyhwhb 楼主     数字大神 2020-8-16 21:21:26
星星123 发表于 2020-8-16 20:26
干的漂亮！修好后，不知线与护线套之间是否做了填充？以防止线在护线套内可转动，从而导致再次断线 ...

断线的原因主要是使用时频繁弯折所致，这种结构设计基本就是一次性的，很难维修——效果也不好。
2020-8-16 21:21:26 回复
西林迷 数字精灵 2020-8-16 21:38:31
厉害了
我一般都是直接剪线，然后换单元了
2020-8-16 21:38:31 回复
散淡021 数字大神 2020-8-16 22:07:09
谢谢分享！
2020-8-16 22:07:09 回复
chen131578 数字精灵 2020-8-17 06:45:13
柔性PCB板，见识了。
2020-8-17 06:45:13 回复
人艰不拆 数字王者 2020-8-17 07:34:18

做的不错。
2020-8-17 07:34:18 回复
wgh1027 数字大神 2020-8-17 14:10:18
不错嘛
2020-8-17 14:10:18 回复
lxd7343 数字梦想家 2020-8-21 06:15:25
是复杂，国产外观类似的简单到就剩几个组件
2020-8-21 06:15:25 回复
