廉价网线钳简单修整

发表于：2020-8-17 11:26:59 4775
电子产品
行为类别: 维修
产品类别: 工具
电子品牌: 其它
电子产品关键字: 廉价网线钳

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
      廉价网线钳缺陷还是明显的，关键部件8P顶片薄且顶牙粗糙等，尝试修整一下：

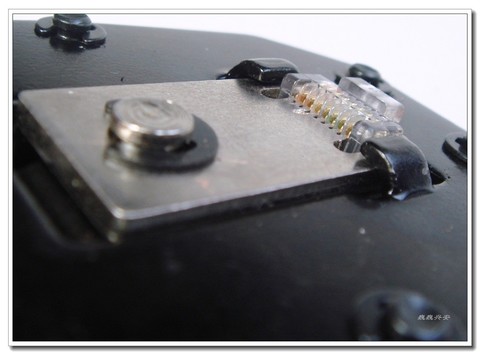

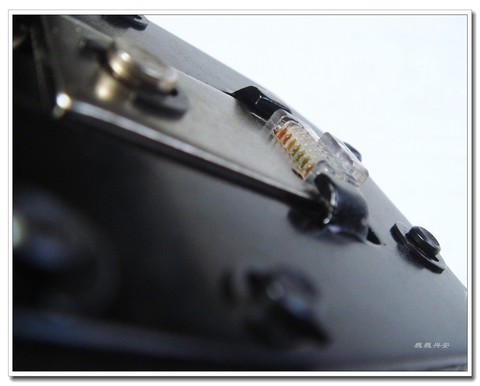

可见水晶头压片并没有被8P顶片完美覆盖

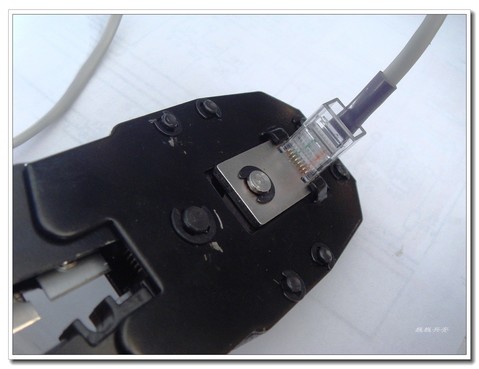

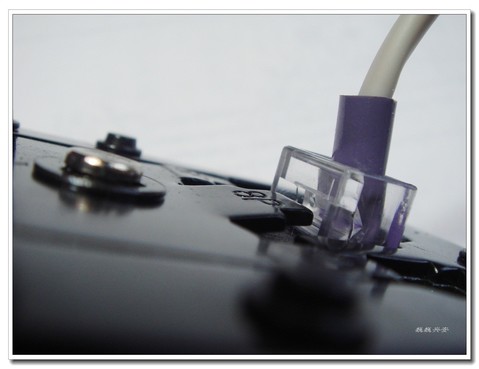

网线锁扣顶片偏向里侧

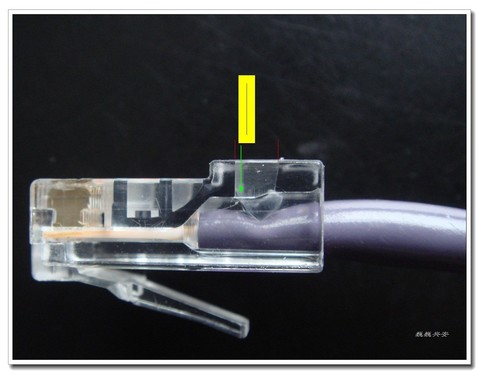

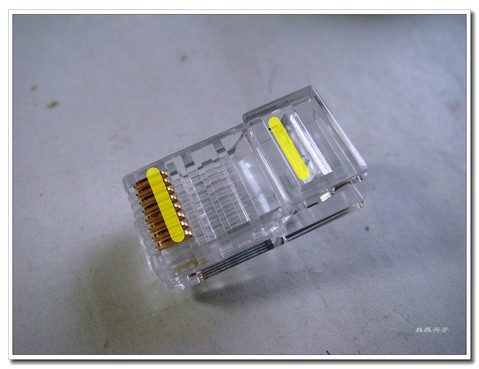

在水晶头上的施力面如图所示---都偏向内侧

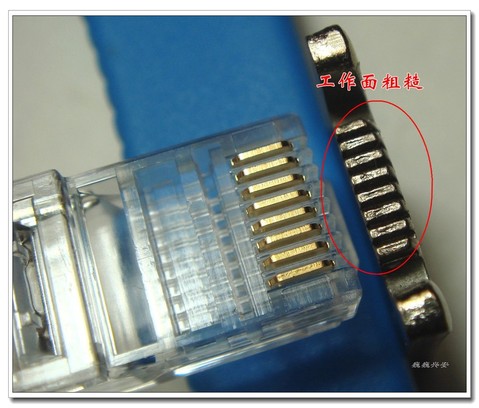

8P顶片薄而且顶牙粗糙

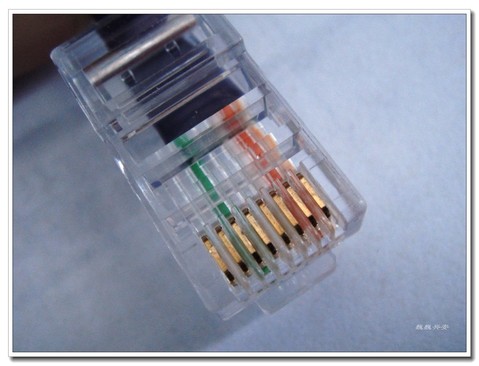

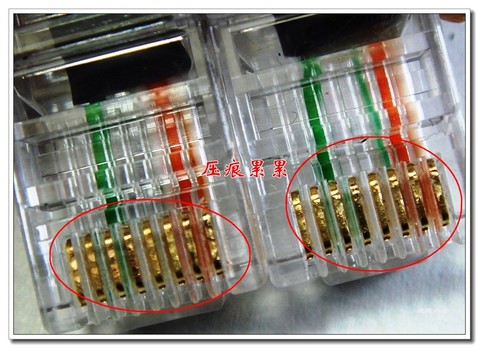

压合后的效果不理想

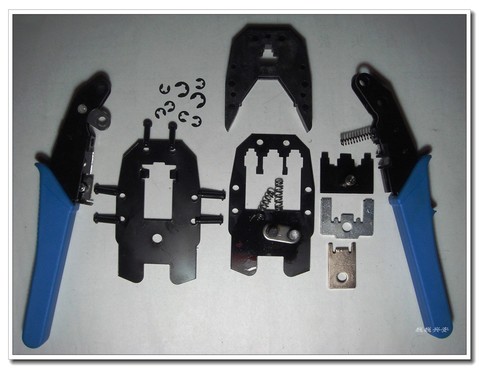

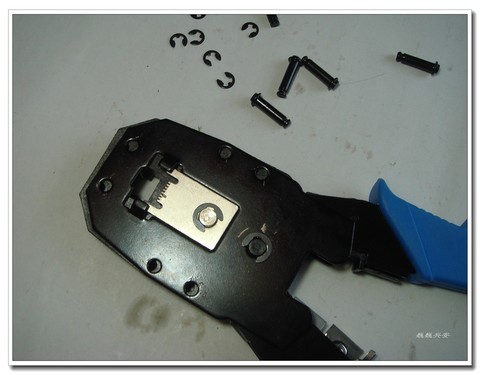

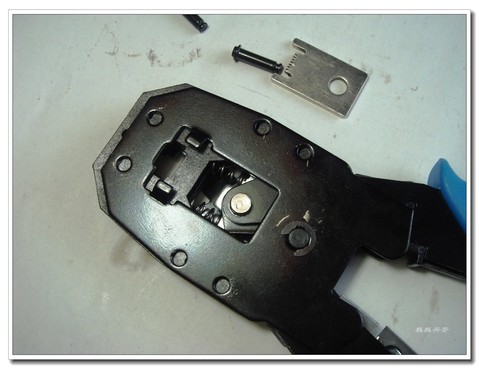

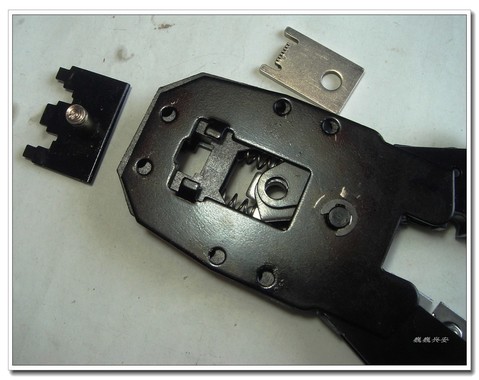

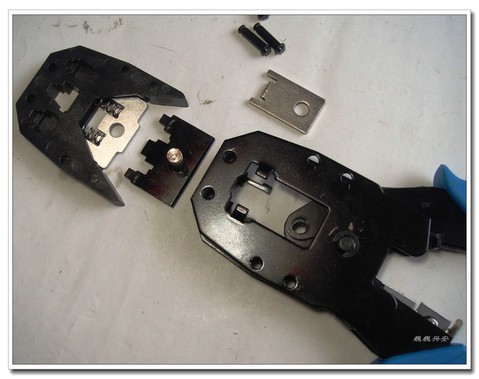

如只拆8P顶片不用全部分解，这里只是观察一下网线钳的部件结构

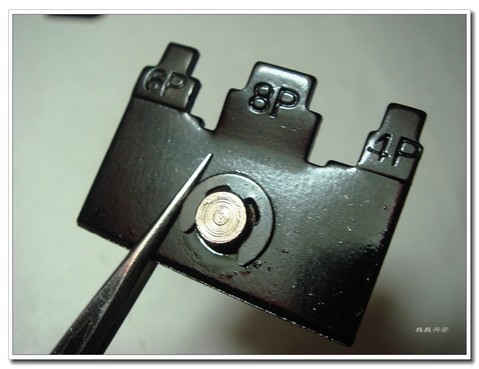

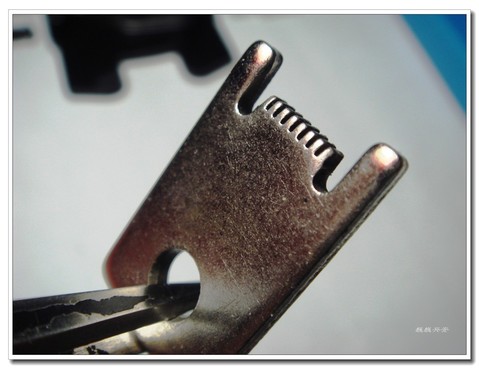

8P顶片外侧----本来就薄还倒角

8P顶片内侧

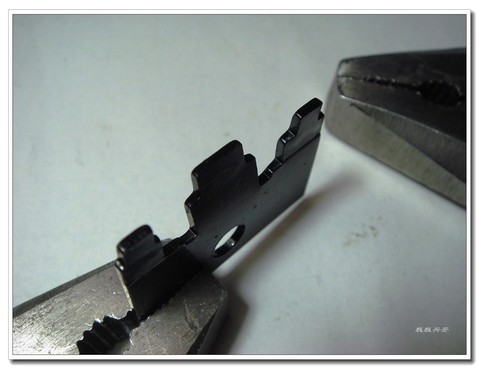

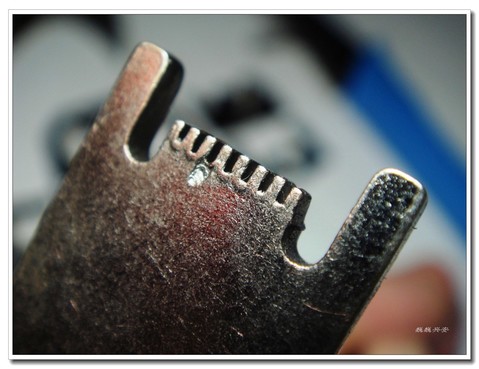

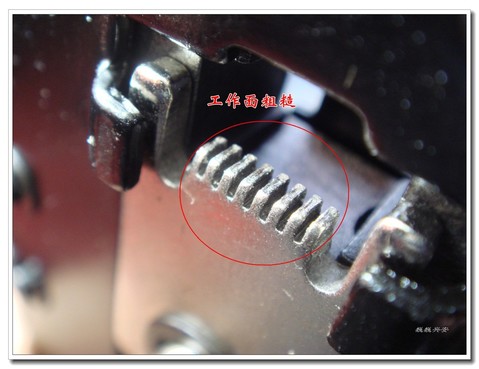

8P顶片顶牙粗糙

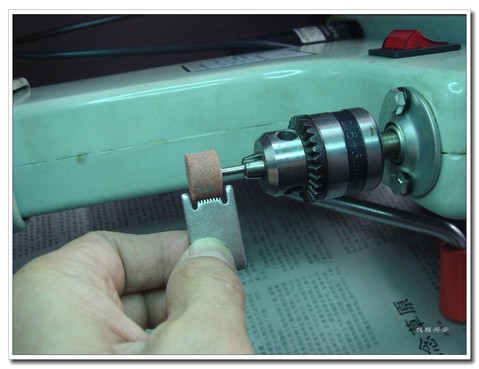

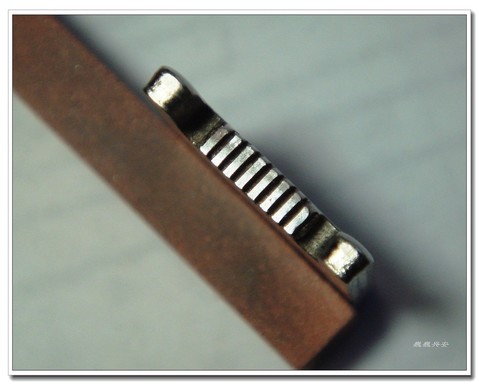

慢慢打磨，估计得去掉0.2mm左右吧

砂轮小且偏心，顶牙工作面有点凸型了，效果不太好

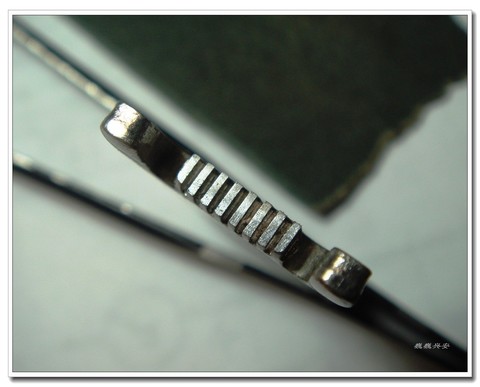

顶牙工作面还不是完美的长方形，齿缝用细砂纸也打磨一下

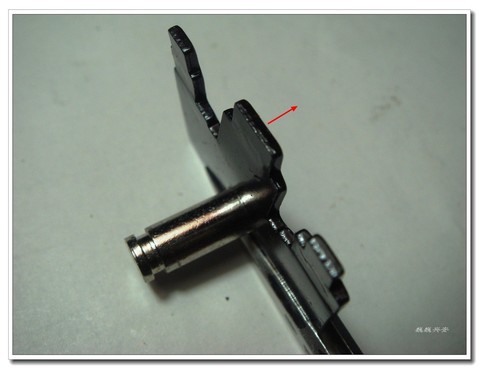

网线锁扣顶片

8P网线锁扣顶片外展一点

大概就这样了

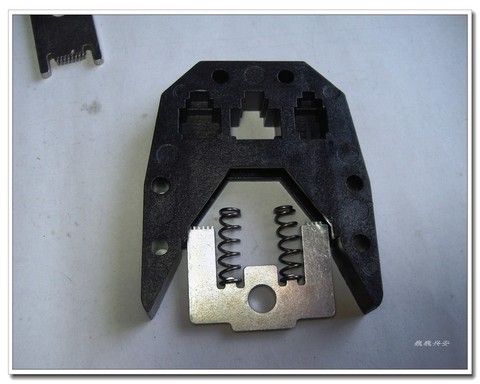

下面是安装过程，这是中间的塑料框架

先装手柄

然后放入中间塑料框架

安装顶片销钉

装8P顶片及卡簧，8P顶片翻转180°----以求能压到水晶头压片中间位置

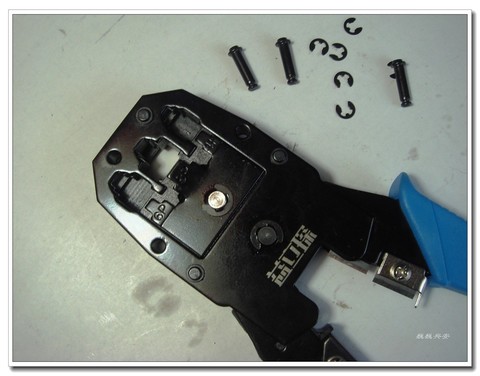

最后再安装外周6个销钉及卡簧

水晶头压片依然没有被8P顶片覆盖，但能偏向中间一些吧

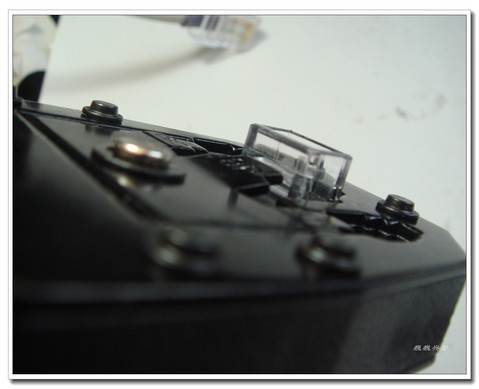

网线锁扣顶片效果

压一个水晶头试试，改善不大，业余对付用用还可以吧

再把水晶头放到网线钳另一侧二次压合一下，能可靠一些







收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（14）

欧米伽阻抗 数字梦想家E 2020-8-17 13:01:43
好手艺，赞一个
2020-8-17 13:01:43 回复
西林迷 数字精灵G 2020-8-17 13:16:55
上次朋友送我一个
奇怪的就是每次压出来，都会损坏卡住的那个小尾巴
简单修过，效果一般吧，反正不常用，凑合了
2020-8-17 13:16:55 回复
wgh1027 数字大神J 2020-8-17 14:09:06
这都能修鬼斧神工
2020-8-17 14:09:06 回复
人艰不拆 数字王者I 2020-8-17 14:33:34
哈哈，楼主你是什么都会玩啊
2020-8-17 14:33:34 回复
kyhwhb 楼主     数字大神J 2020-8-17 15:45:51
本帖最后由 巍巍兴安 于 2020-8-17 15:47 编辑
西林迷 发表于 2020-8-17 13:16
上次朋友送我一个
奇怪的就是每次压出来，都会损坏卡住的那个小尾巴
简单修过，效果一般吧，反正不常用，凑 ...

如果网线钳锁扣顶片偏向左侧，且头端形状不够圆滑，那么顶片就直接压在网线锁扣根部连接处而断掉了


2020-8-17 15:45:51 回复
表述 数字精灵G 2020-8-17 16:10:09
这还真是个精细活。
2020-8-17 16:10:09 回复
kyhwhb 楼主     数字大神J 2020-8-17 17:04:27
8P顶片硬度还可以，普通小锉打磨比较难。
2020-8-17 17:04:27 回复
hc061218 数字王者I 2020-8-17 17:49:53
机电高手！
2020-8-17 17:49:53 回复
tiger20908 数字梦想家E 2020-8-17 20:58:02
看来自己的那把生锈的钳子也可以折腾一下了。就是感觉很费劲。
2020-8-17 20:58:02 回复
星星123 数字精灵G 2020-8-17 21:41:22
楼主好手艺，攒一个！
2020-8-17 21:41:22 回复
wgh1027 数字大神J 2020-8-18 07:45:13
超级高手
2020-8-18 07:45:13 回复
kyhwhb 楼主     数字大神J 2020-8-18 08:36:58
wgh1027 发表于 2020-8-18 07:45
超级高手

小打小闹，言过其实
2020-8-18 08:36:58 回复
lxd7343 数字梦想家E 2020-8-19 06:38:38
压过后如果水晶头铜片有压痕，那这钳子就不合格。正经钳子做水晶头是一下压到底就成，反过来再压一下，还没这么干过
2020-8-19 06:38:38 回复
散淡021 数字大神J 2020-8-20 14:44:39
