买点材料本打算做一副牛逼的表笔！结果有点失望！

发表于：2020-8-17 16:44:53 5637
万用表
主题类别: 制作_改装
仪表品牌: 其它品牌
显示方式: 四位半
型号或关键字: UT171A，UT61E，MS8218

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
现在用的表笔是用4.5元一对的表笔，换了线和插头改装的，其实也不错！16awg的线，表笔线阻比较小，只有18毫欧左右！

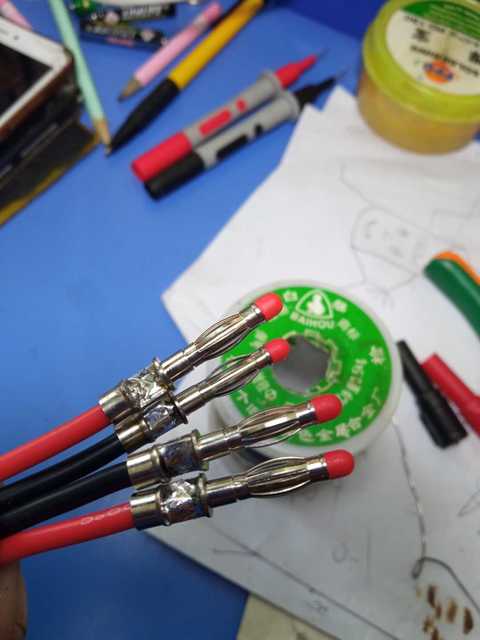

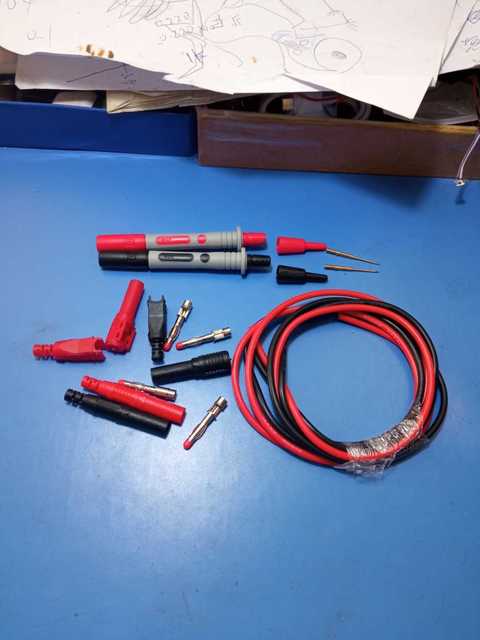

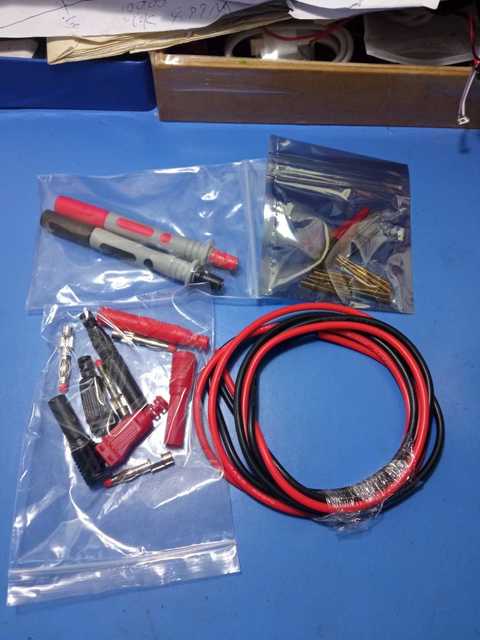

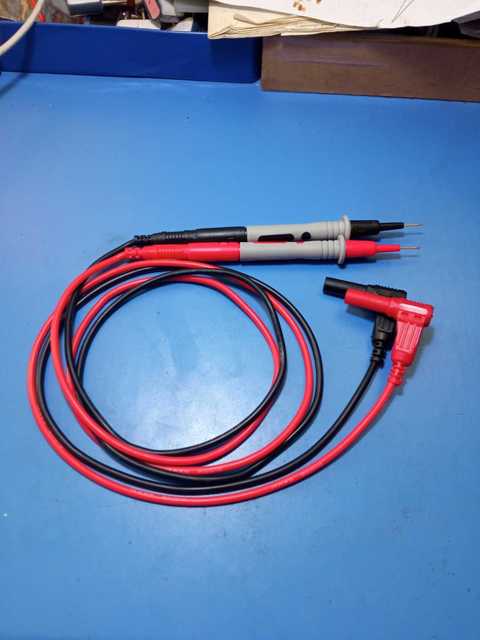

然后觉得笔尖容易磨损，看到网上有卖那种可以更换笔尖的笔杆，想着买点材料再做一副！还特意买了更粗的14awg的硅胶线（做出的表笔总长1.1-1.2m之间）！

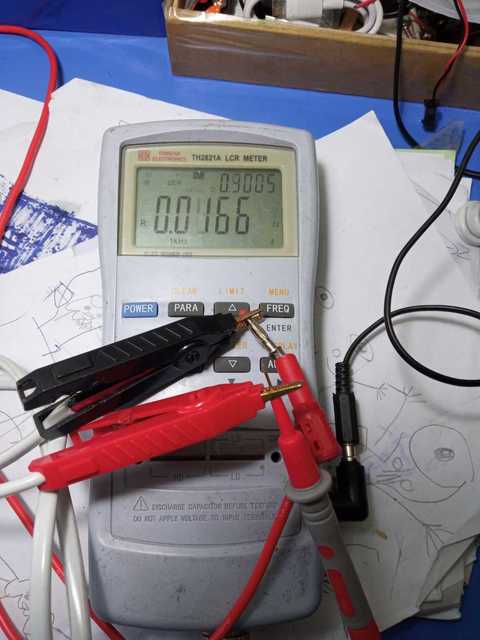

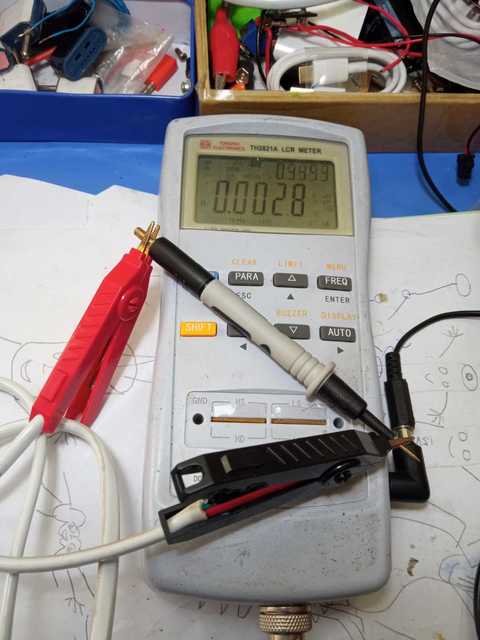

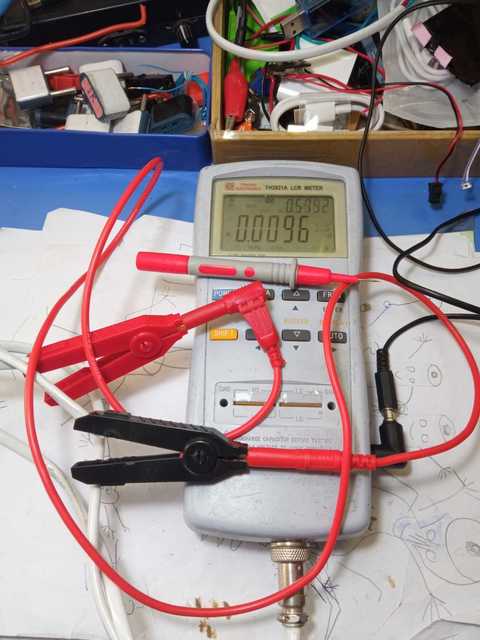

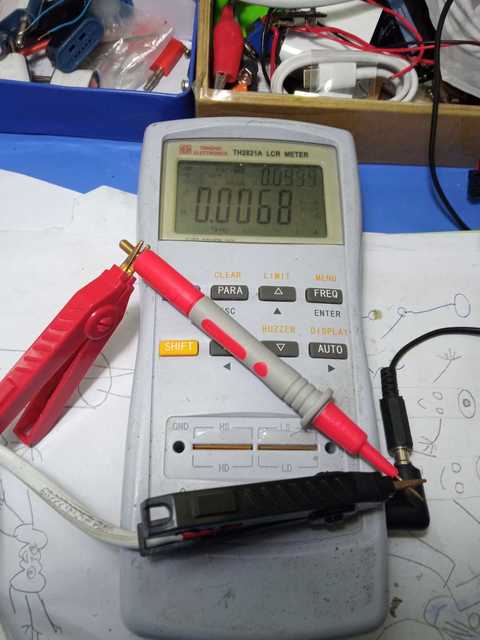

结果做出来，效果提升非常不明显！最后查出了问题就出在笔杆上。买的一对笔杆，黑色的电阻只有不到3毫欧，红色的接近7毫欧了！同样的东西差别好大！
以下程序自动插入未在内容中添加的图片或附件
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（21）

hc061218 楼主     数字王者 2020-8-17 16:46:13
线本身很好，一米的线，线阻也就10毫欧左右！
以下程序自动插入未在内容中添加的图片或附件
2020-8-17 16:46:13 回复
hc061218 楼主     数字王者 2020-8-17 16:49:17

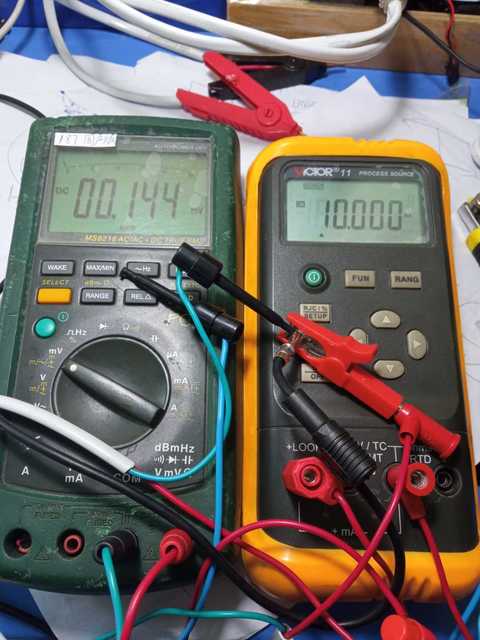

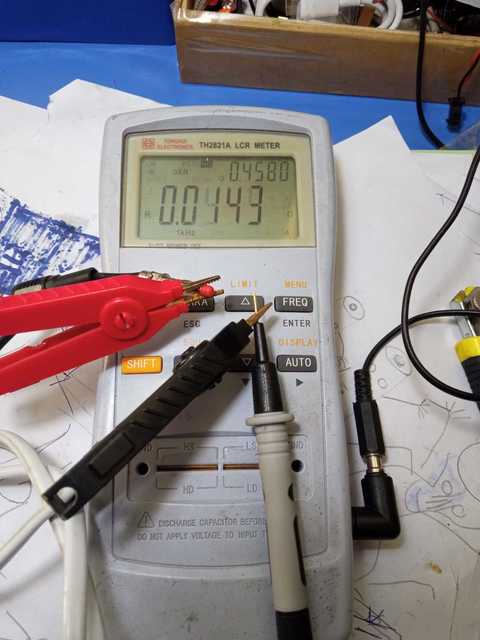

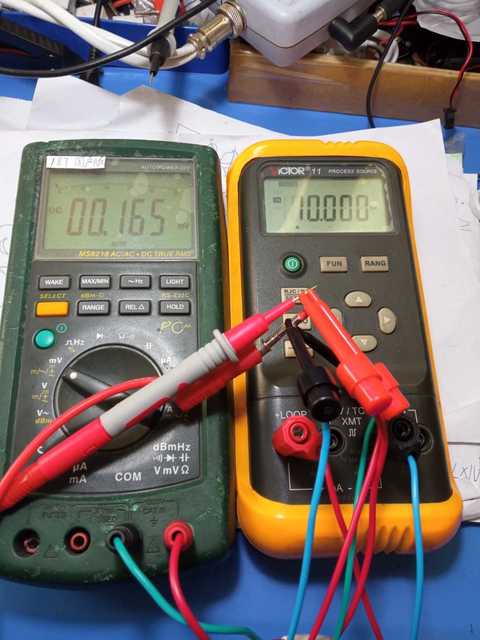

用恒流源和电桥，分别测试了红黑表笔的线阻！黑表笔基本在14.5毫欧左右，红表笔16.5毫欧左右！（红色笔杆线阻过大，我怀疑这个笔杆内部是不是用垃圾线把两端连接在一起的？注塑的又没法拆开，唉）
以下程序自动插入未在内容中添加的图片或附件
2020-8-17 16:49:17 回复
hc061218 楼主     数字王者 2020-8-17 16:51:29

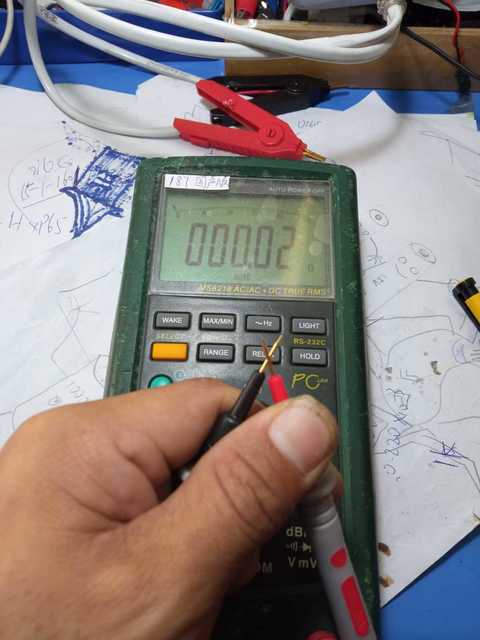

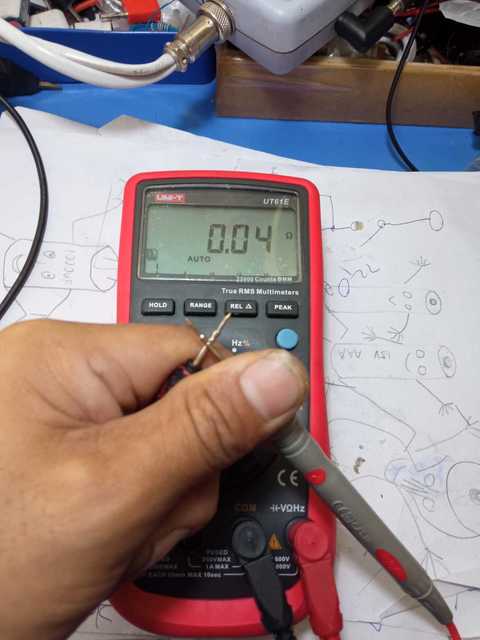

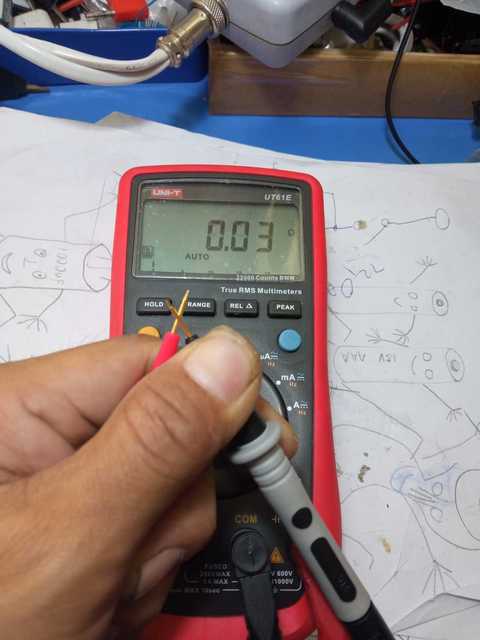

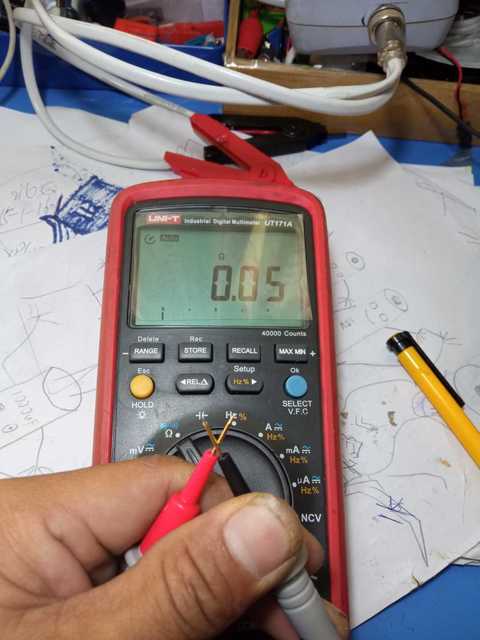

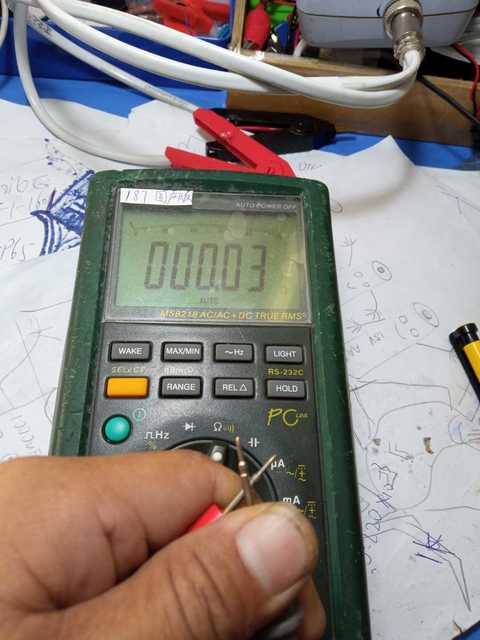

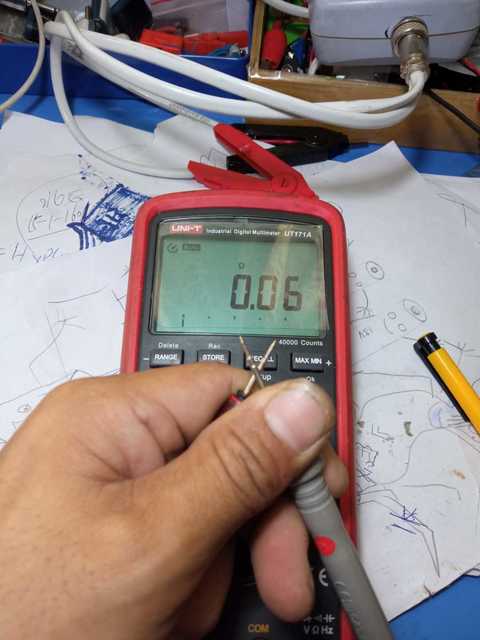

插到万用表上测试，新做的表笔和原来的，基本上只差一个字！提升微乎其微了！看来这种笔杆方便是方便，不靠谱，不如线直接焊接到笔尖靠谱！
以下程序自动插入未在内容中添加的图片或附件
2020-8-17 16:51:29 回复
人艰不拆 数字王者 2020-8-17 16:58:21
牛逼的表笔
2020-8-17 16:58:21 回复
chen131578 数字精灵 2020-8-17 17:56:13
工具都用到做饭极致了。仙魔。
2020-8-17 17:56:13 回复
西林迷 数字精灵 2020-8-17 17:58:28
知足吧
我现在用的是返厂后，送我的表笔，短接后，0.15欧，稳如狗
所以呢，虽然是炮灰笔，但是要知足
2020-8-17 17:58:28 回复
kyhwhb 数字大神 2020-8-17 19:10:47
硅胶线不错的。。。
2020-8-17 19:10:47 回复
勇闯沙滩 数字大神 2020-8-17 19:23:42
只要实践才是检验结果的。
2020-8-17 19:23:42 回复
tiger20908 数字梦想家 2020-8-17 20:56:59
精确到这个程度，是不是需要考虑一下鳄鱼夹与笔尖的接触电阻？
2020-8-17 20:56:59 回复
斩风 数字奇才 2020-8-17 21:47:40
我用平常表笔，针头用的曲别针截取一段，ab胶固定，很稳还好用，就是不小心容易扎自己
2020-8-17 21:47:40 回复
wgh1027 数字大神 2020-8-18 07:44:00
超级牛逼
2020-8-18 07:44:00 回复
表述 数字精灵 2020-8-18 07:59:24
自己做难度就在表笔的选择上，香蕉头和线都不是问题。另外最好用１４ＡＷＧ线来做。
2020-8-18 07:59:24 回复
西林迷 数字精灵 2020-8-18 11:07:37
建议竖着敲一下那个有问题的笔杆，估计问题就能解决
估计是里面的金属部分没接触好吧

还有个情况是，接触部分，有油，或者氧化物，可以用棉签，螺丝，清理一下试试
或许能解决呢
2020-8-18 11:07:37 回复
布衣菜饭 数字斗士 2020-8-18 15:08:13
灯笼型的香蕉头特好，我也用它改装了一对47的表笔。表笔线可以用AWG16的，绝对比买来的好
2020-8-18 15:08:13 回复
ynqjzzh 数字梦想家 2020-8-18 15:08:21
多少钱买的、、、、？？？？？？？？？？
2020-8-18 15:08:21 回复
hc061218 楼主     数字王者 2020-8-18 18:41:26
ynqjzzh 发表于 2020-8-18 15:08
多少钱买的、、、、？？？？？？？？？？

总成本30左右，笔杆一对15元送8个针，四个香蕉插头8元，硅胶线2米14awg，5.6元！
2020-8-18 18:41:26 回复
hc061218 楼主     数字王者 2020-8-18 18:44:06
西林迷 发表于 2020-8-18 11:07
建议竖着敲一下那个有问题的笔杆，估计问题就能解决
估计是里面的金属部分没接触好吧


我怀疑内部笔尖和尾插之间就是一根线焊在一起，可能焊接不完美！我其实更喜欢表笔线直接能焊接在笔尖的那种，可以这样能换笔尖的没找到合适的，只有这样尾部插接的
2020-8-18 18:44:06 回复
西林迷 数字精灵 2020-8-18 20:23:21
hc061218 发表于 2020-8-18 18:44
我怀疑内部笔尖和尾插之间就是一根线焊在一起，可能焊接不完美！我其实更喜欢表笔线直接能焊接在笔尖的那 ...

如果不满意，就拆开看看呗
自己换线，或者换铜杆
2020-8-18 20:23:21 回复
hc061218 楼主     数字王者 2020-8-18 20:56:24
西林迷 发表于 2020-8-18 20:23
如果不满意，就拆开看看呗
自己换线，或者换铜杆

不舍的拆！哈哈
2020-8-18 20:56:24 回复
