R10型变压器改制供DT830-VAR-1819基准源使用

发表于：2020-8-18 20:08:56 3966
标准件&校基准源
主题类别: 制作_改装
标准件类型:
仪表品牌: 其它品牌
型号或关键字: DT830-VAR-1819基准源电源变压器

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
        手中有个R10型电源变压器，想给DT830-VAR电压电流基准源供电http://www.dt830.com/forum.php?mod=viewthread&tid=4134。需要的12V，但是输出电压17V过高，尝试引出合适的绕组抽头试试：

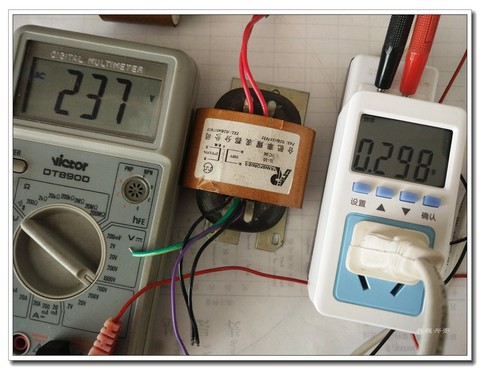

15W的R10型电源变压器实测空载功耗0.298W是很小的了！该类型变压器小、薄、轻，比传统EI型变压器体积小30%、薄40%、轻40%

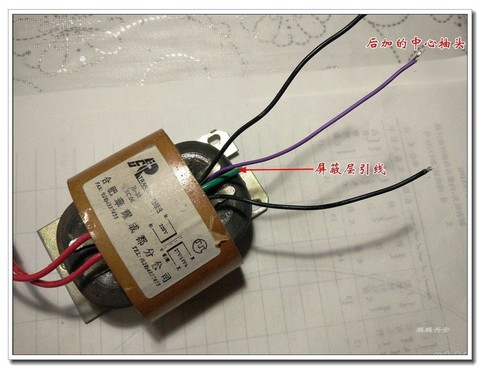

之前已引出过中心抽头。R型变压器无噪音、低发热，有较强的过负荷变动很大时的适应能力和极少漏磁

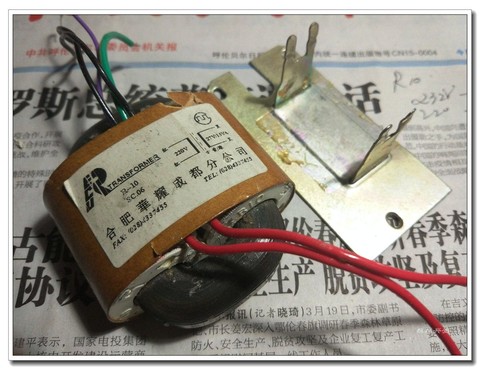

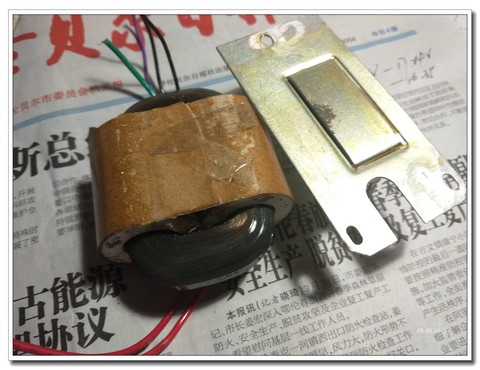

取下安装固定架

底面

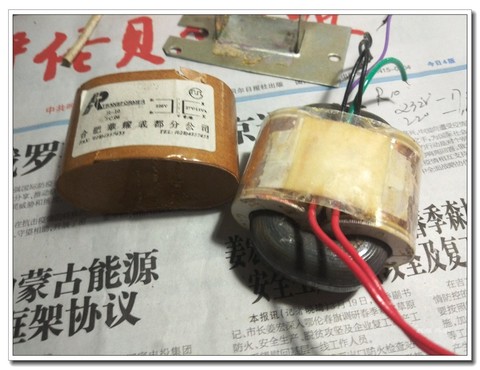

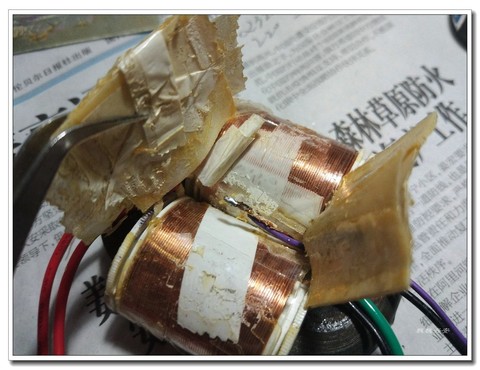

取下外层绝缘纸

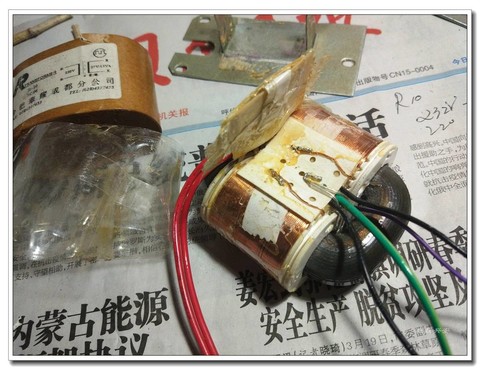

高压端引出线

下层是输出端引线

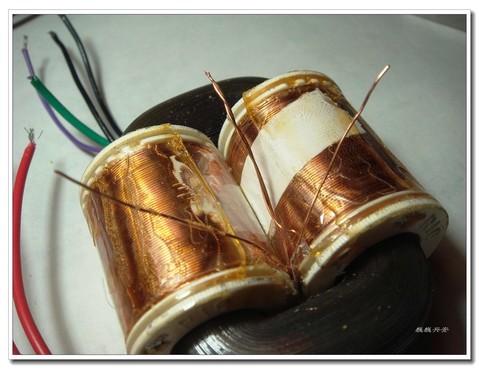

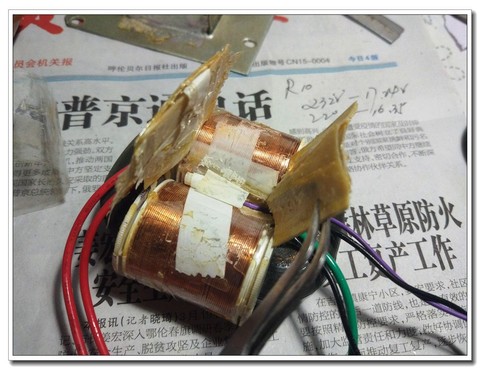

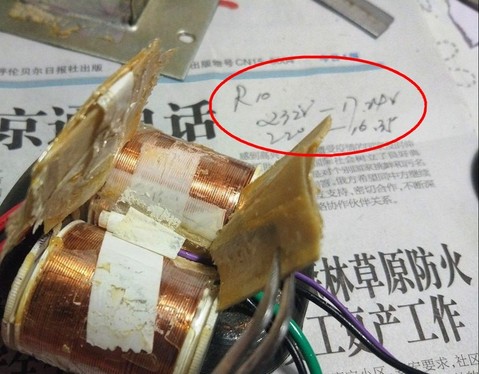

对称的两个绕组

之前已引出的中心抽头

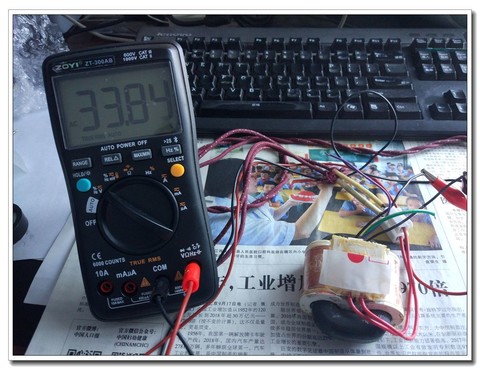

两条黑线输出电压33.84V

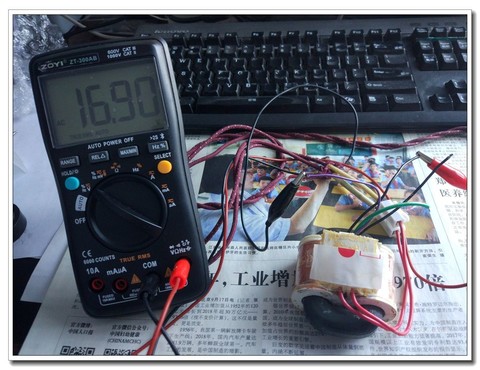

黑线之一与中心抽头间电压16.90V

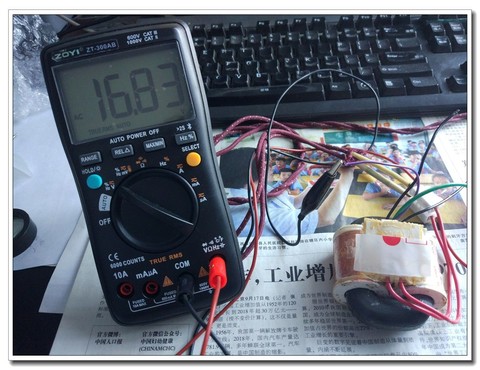

黑线之二与中心抽头间电压16.83V

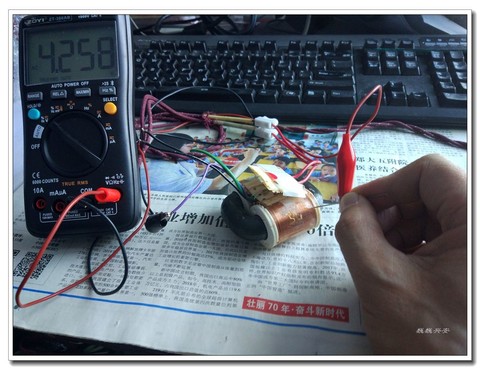

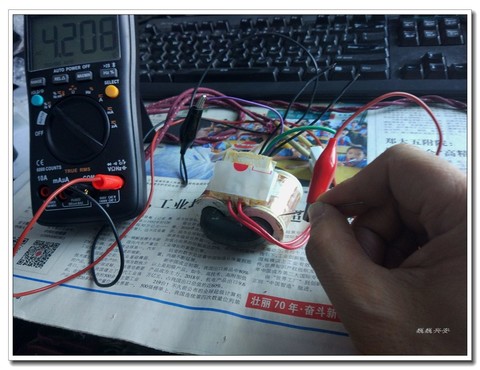

用针探测外层边缘绕组电压为4.2V左右

探测另一外层边缘绕组电压也为4.2V左右，这样16.90V-4.2V=12.7V基本就满足了要求

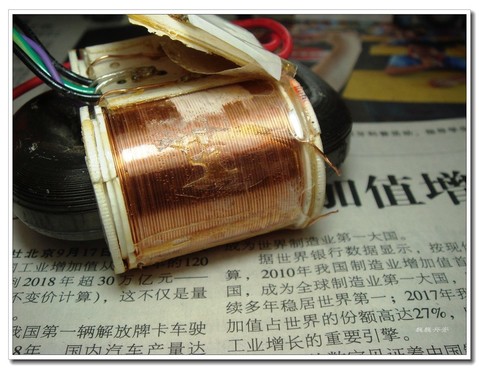

断开绕组线，绕组紧密且绝缘漆牢固，有点难度！

重新组合

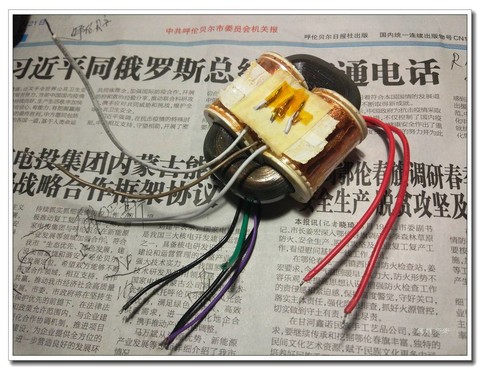

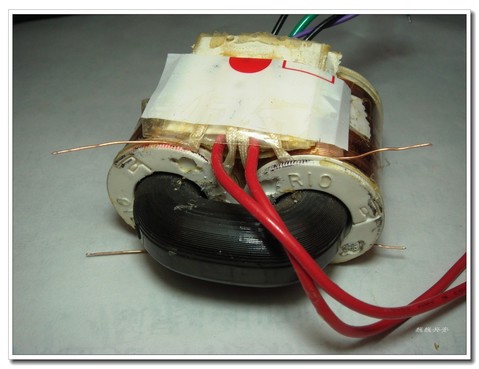

焊出引线

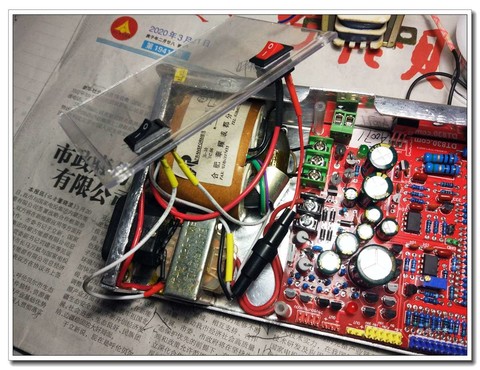

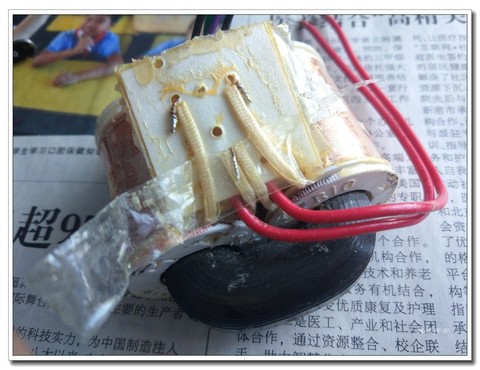

可以装机使用了，两个4.2V绕组串联给另一3W变压器供电升压110V使用

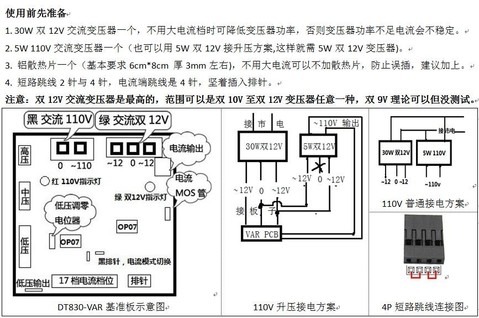

变压器供电原理图


收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（19）

tiger20908 数字梦想家 2020-8-18 20:19:49
动手能力超强，赞！
2020-8-18 20:19:49 回复
hc061218 数字王者 2020-8-18 20:24:08
手工帝高手，都是仔细活！我都不会，也玩不了！
2020-8-18 20:24:08 回复
kyhwhb 楼主     数字大神 2020-8-18 20:28:27
hc061218 发表于 2020-8-18 20:24
手工帝高手，都是仔细活！我都不会，也玩不了！

过奖了！都是初级力工活，比较麻烦。高工是不屑一顾的
2020-8-18 20:28:27 回复
星星123 数字精灵 2020-8-18 22:46:04
攒一个，R型变压器是个好东西，手里也有好几个在睡觉中.....
2020-8-18 22:46:04 回复
wgh1027 数字大神 2020-8-19 00:25:34
手艺不错
2020-8-19 00:25:34 回复
勇闯沙滩 数字大神 2020-8-19 06:42:52
各种小变压器几十个，就是没有R型变压器，这得在很老的电器上拆得到。
2020-8-19 06:42:52 回复
人艰不拆 数字王者 2020-8-19 07:57:18

动手能力超强，赞
2020-8-19 07:57:18 回复
kyhwhb 楼主     数字大神 2020-8-19 08:01:14
勇闯沙滩 发表于 2020-8-19 06:42
各种小变压器几十个，就是没有R型变压器，这得在很老的电器上拆得到。

       R型变压器在很老的电器上不可能有的。

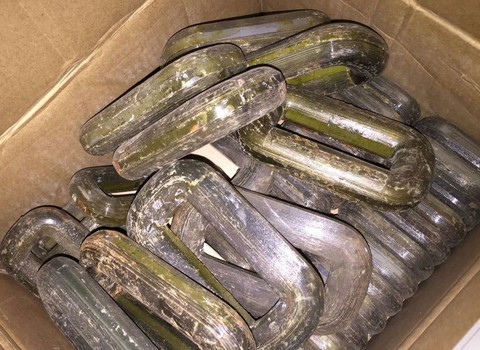

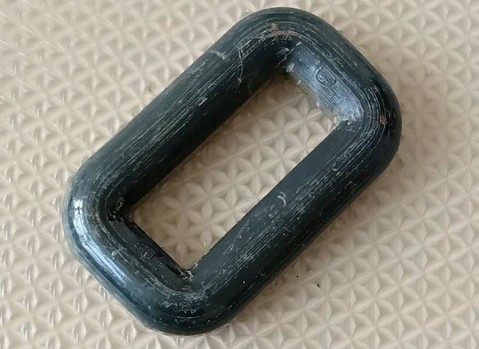

       R型变压器铁芯是采用宽窄不一的优质取向冷轧硅钢带卷制成腰圆形，而且截面呈圆形，一条钢带不切割绕制。




       R型变压器是日本20世纪80年代研制成功的一种高技术、高性能、节能型的新颖电子变压器。它的结构独特、外观新颖，具有体积小、漏磁少、温升低、噪声低的特点。它的空载损耗、负载损耗小等优良电性能均胜过同容量的其它电子变压器。R型变压器的出现，当时被称为变压器的一次革命。
　　在20世纪80年代末到90年代初，R型变压器传入我国，很快被我国电子行业重视。但进口一台日本的R型铁芯硅钢带开料机价格高达50万美元。进口一台电子变压器绕线机也要3万美元。上海地区有一部分科技人员从90年代初开始，决心开发国产的R型变压器制造设备，生产中国自己的R型变压器。经过10年的努力，从多次失败中总结经验，继续开发，终于开创出一条开发R型变压器的各种专用设备国产化的道路，取得了成功。






2020-8-19 08:01:14 回复
糊涂周 数字精灵 2020-8-19 10:08:37
R型变压器的巧妙使用，办法总比困难多。
2020-8-19 10:08:37 回复
ksj197706 数字大师 2020-8-19 13:12:22
自己组装dt80-1819时也改过变压器绕组，一圈一圈拆次级线圈拆了上百圈时操作失误导致初级线圈损坏，，，，
给他一锤子后淘宝定制了一个双12v单110v的变压器30多块钱，
2020-8-19 13:12:22 回复
kyhwhb 楼主     数字大神 2020-8-19 14:34:04
ksj197706 发表于 2020-8-19 13:12
自己组装dt80-1819时也改过变压器绕组，一圈一圈拆次级线圈拆了上百圈时操作失误导致初级线圈损坏，，，，
...

年轻时也绕过2000多匝初级细如发丝的线圈等，现在熬不来了
2020-8-19 14:34:04 回复
wgsd 数字大神 2020-8-19 18:22:50
电源电压好高啊，快240V了，我测了几次想看看E6超过230V什么样，始终也没达到230V。
2020-8-19 18:22:50 回复
kyhwhb 楼主     数字大神 2020-8-19 19:36:11
wgsd 发表于 2020-8-19 18:22
电源电压好高啊，快240V了，我测了几次想看看E6超过230V什么样，始终也没达到230V。 ...

家里平时电压都这样，有时能到245V；单位190--225V不稳。
2020-8-19 19:36:11 回复
西林迷 数字精灵 2020-8-20 22:17:05
这个不错，至少效率高
2020-8-20 22:17:05 回复
fslichong 数字王者 2020-11-16 21:09:44
指母那么大的变压器绕过，几个人才能抬的变压器绕过，
2020-11-16 21:09:44 回复
xuyp188 数字小子 2021-3-1 20:35:30
好在R型变压器还有新的在卖
2021-3-1 20:35:30 回复
乐在其中110 数字精灵 2021-3-1 22:56:31
楼主有心人。把个双17伏的R型变压器巧妙的应用到了极致。赞一个！
2021-3-1 22:56:31 回复
