买了个机壳

发表于：2020-8-21 16:05:25 4788
标准件&校基准源
主题类别: 制作_改装
标准件类型:
仪表品牌: 其它品牌
型号或关键字: 电压基准

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

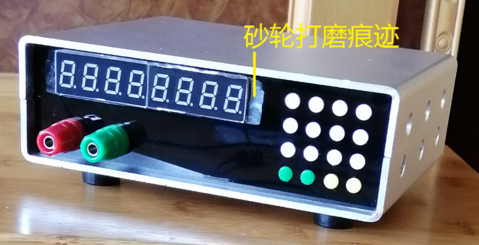

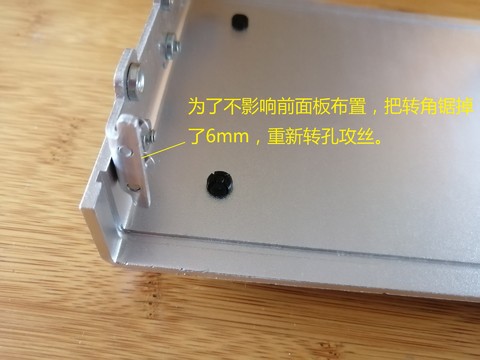

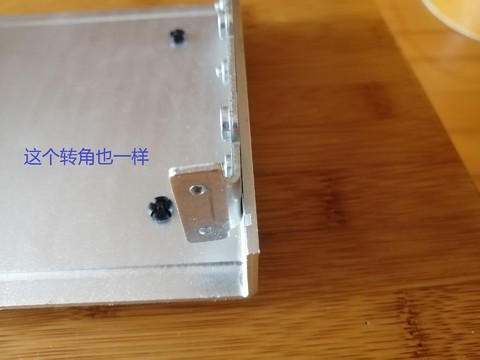

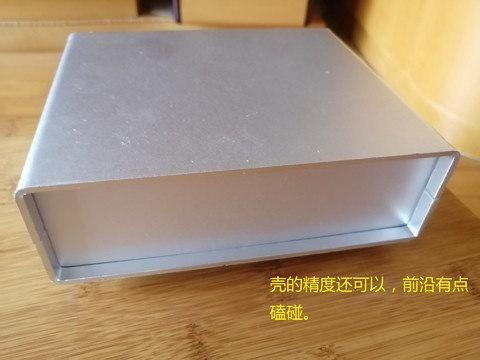

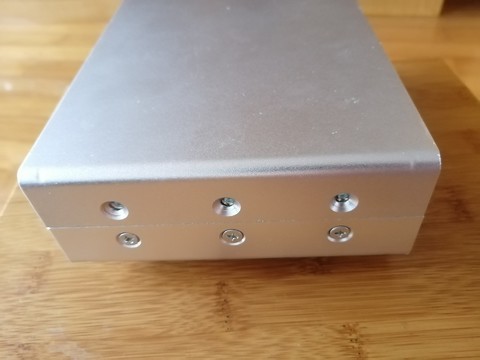

收了个155X50X130mm铝壳，感觉还不错，大小也刚好，壳厚2.8mm。手边有3mm黑色有机玻璃，于是就用有机玻璃做了个前面板，自然是手电钻钻孔，锉刀修正。开数码管孔时，也想用此法，但孔的一边框只有3mm多点的宽度，长81mm，而且有机玻璃也很脆，可能很容易断掉。突想有一个直经24mm的玩具小砂轮片，马上安到钻夹上，开钻一试，满好用的。于是又想能不能不开透孔，因为手中的有机玻璃太黑了，原打算开透孔，数码管嵌入孔内，前面再挡一块透度较好的有机玻璃。现在砂轮片很好用，就想把3mm的有机玻璃开磨2mm深的槽，剩1mm的厚度，透光就非常好了，数码管嵌入2mm的槽内，前面就不用再额外增加浅色有机玻璃挡板了。说干就干，很快宽16mm，长80几mm，深2mm左右的槽就磨好了，透光的确增加了好几倍。随后用数码管比量一下，准备做最后的修正。哈哈，你猜怎么了
因为我的开孔划线都在有机玻璃的正面，输入插座和按键孔没问题，数码管孔开透孔也没问题，但是，但是，我随后改为开半孔（槽）后......       结果，结果，槽却开在了正面（因为线画在正面）

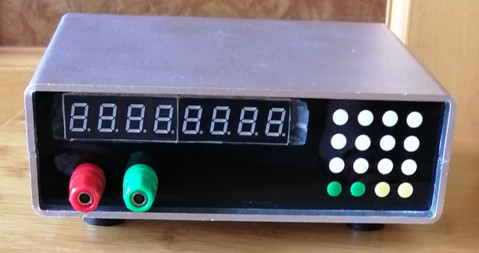

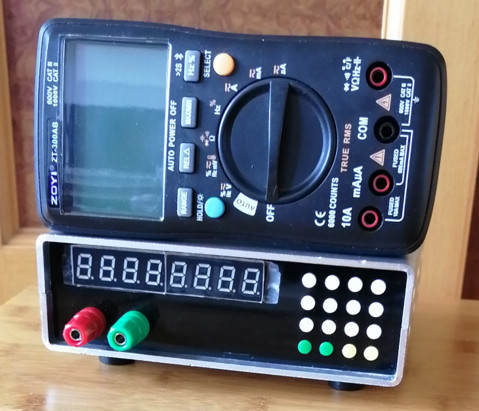

没办法还是改回开通孔，前面再加浅色有机玻璃档板吧。发几张图片看看如何。

A1.jpg A2.jpg A3.jpg A4.jpg A5.jpg A6.jpg A7.jpg A8.jpg M1.png M2.png M3.png M4.jpg
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（21）

hc061218 数字王者I 2020-8-21 16:12:31
很精致，不错  看来不能量产了？你这都手工打造
2020-8-21 16:12:31 回复
wgsd 楼主     数字大神J 2020-8-21 16:19:21
hc061218 发表于 2020-8-21 16:12
很精致，不错  看来不能量产了？你这都手工打造

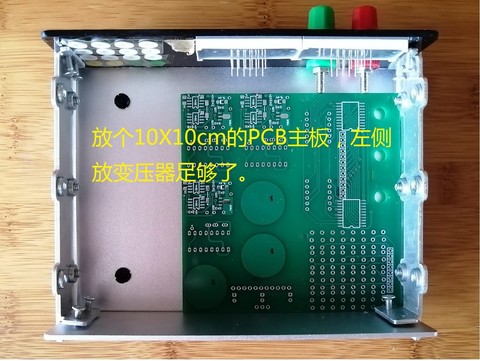

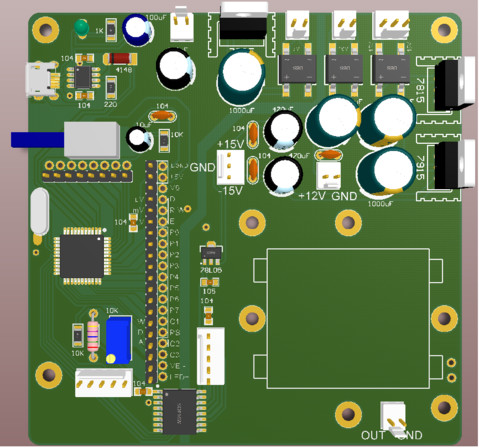

为6位半准备的，太费事。主板还没打板，来张拷屏图。
2020-8-21 16:19:21 回复
tiger20908 数字梦想家E 2020-8-21 16:26:46
手工活慢慢来。
2020-8-21 16:26:46 回复
tiger20908 数字梦想家E 2020-8-21 16:32:20
六位半的表用什么表来校验？
2020-8-21 16:32:20 回复
wgsd 楼主     数字大神J 2020-8-21 16:48:30
tiger20908 发表于 2020-8-21 16:32
六位半的表用什么表来校验？

用老头子和6位半传递足够了。我的老头子标定到现在，34401在23度正负不超过3度测量，重来没有超出0.5个字（用上位机或表的数值统计查看）。
2020-8-21 16:48:30 回复
wgsd 楼主     数字大神J 2020-8-21 17:27:46
tiger20908 发表于 2020-8-21 16:32
六位半的表用什么表来校验？

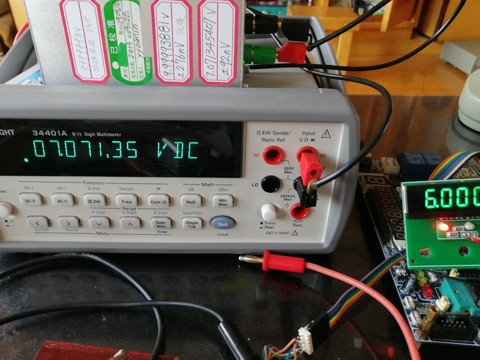

这半个月一直在观察数控基准的稳定性，刚好今天早上8点34401开机，在你回复后马上给老头子上电，刚刚拍了张照片，看看准不？基本和死机一样
2020-8-21 17:27:46 回复
勇闯沙滩 数字大神J 2020-8-21 18:20:31
真是不错，能制作六位半的表在玩表界寥寥无几，等待大作完工一显身手。
2020-8-21 18:20:31 回复
wgsd 楼主     数字大神J 2020-8-21 18:25:03
勇闯沙滩 发表于 2020-8-21 18:20
真是不错，能制作六位半的表在玩表界寥寥无几，等待大作完工一显身手。

哈哈，不是表，是供6位半表用的基准
2020-8-21 18:25:03 回复
kyhwhb 数字大神J 2020-8-21 20:34:40
还是非常漂亮地，谢谢分享!
2020-8-21 20:34:40 回复
星星123 数字精灵G 2020-8-21 20:57:47
与工艺品比精致的基准诞生记，.................
2020-8-21 20:57:47 回复
西林迷 数字精灵G 2020-8-21 22:36:24
虽然不懂你们在说什么
但是觉得好厉害啊
尤其是翠绿色那个数码管，颜值在线啊
最关键是后面那些0000，舒爽
2020-8-21 22:36:24 回复
fslichong 数字王者I 2020-8-22 00:34:33
漂亮，这个壳大小合适
2020-8-22 00:34:33 回复
表述 数字精灵G 2020-8-22 08:29:20
这个铝壳真厚实，不错。
2020-8-22 08:29:20 回复
wgh1027 数字大神J 2020-8-22 21:20:59
今年买了个机壳
2020-8-22 21:20:59 回复
wgh1027 数字大神J 2020-8-22 21:21:35
去年买了个表
2020-8-22 21:21:35 回复
wgh1027 数字大神J 2020-8-22 21:23:20
谢谢分享
2020-8-22 21:23:20 回复
chen131578 数字精灵G 2020-8-23 10:40:13
好机壳，上档次。
2020-8-23 10:40:13 回复
欧米伽阻抗 数字梦想家E 2020-8-25 10:21:42
佩服楼主，向楼主学习
2020-8-25 10:21:42 回复
喜欢就好 数字巨人H 2020-11-6 00:17:15
美观漂亮，谢谢分享
2020-11-6 00:17:15 回复
