实测R型电源变压器空载功耗很小

发表于:2020-8-28 07:56:07 2201
电子产品
行为类别: 知识_经验
产品类别: 电源_电源适配器
电子品牌: 其它
电子产品关键字: R8变压器

登录后可查看大图

您需要 登录 才可以下载或查看,没有账号?立即注册

x

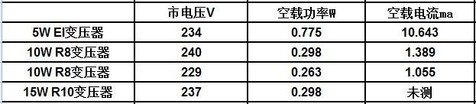

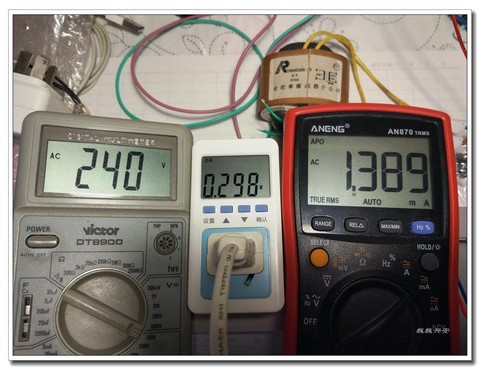

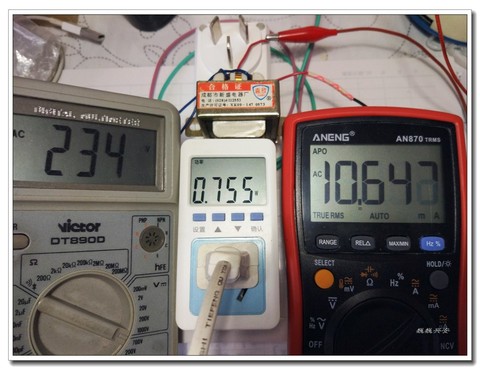

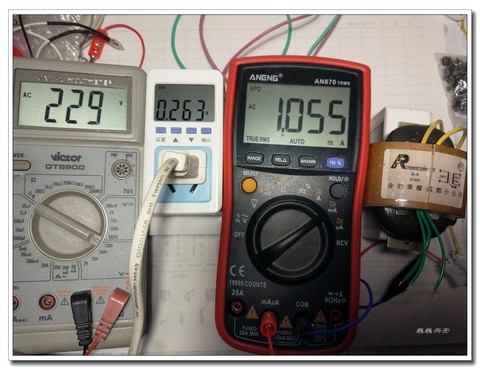

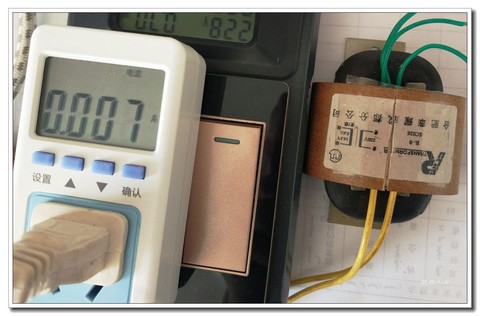

      发现R型电源变压器空载功耗很小,实测如下:

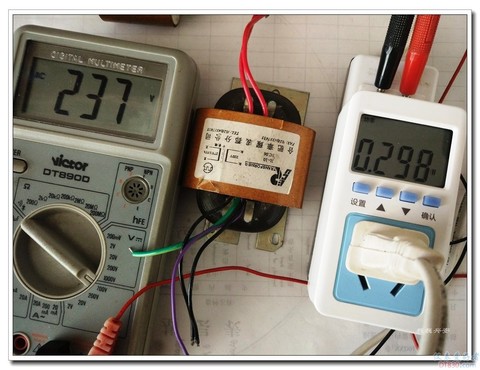

这个R10变压器已装到基准源内,图片是以前留存的


收藏
送赞
分享

发表回复

评论列表(14)

人艰不拆 数字王者 2020-8-28 08:31:37
R型电源变压器空载功耗很小
2020-8-28 08:31:37 回复
kyhwhb 楼主     数字大神 2020-8-28 08:51:03
本帖最后由 巍巍兴安 于 2020-9-3 17:27 编辑
人艰不拆 发表于 2020-8-28 08:31
R型电源变压器空载功耗很小


长见识了
2020-8-28 08:51:03 回复
wgsd 数字大神 2020-8-28 09:37:28
功率计应该可以显示电压、电流和功率因数吧?功率计显示的电压乘电流乘功率因数等于功率才是正确功率。
2020-8-28 09:37:28 回复
wgsd 数字大神 2020-8-28 09:50:21
R型、环型变压器的空载电流一般在满载的电流的三十分之一左右,EI变压器做到十分之一都不容易(大功率会好些)。
2020-8-28 09:50:21 回复
西林迷 数字精灵 2020-8-28 10:05:35
但是价格贵些,而且功率小
不过据说,干扰少很多吧?
2020-8-28 10:05:35 回复
yangsen 数字大师 2020-8-28 10:59:29
贵啊,漏磁小,效率高。安全性能好。原来做医疗设备时候有的多。现在降成本都改用环变了
2020-8-28 10:59:29 回复
hc061218 数字王者 2020-8-28 11:26:06
表格应该把功率因数加上  哈哈
2020-8-28 11:26:06 回复
kyhwhb 楼主     数字大神 2020-8-28 11:43:28
wgsd 发表于 2020-8-28 09:37
功率计应该可以显示电压、电流和功率因数吧?功率计显示的电压乘电流乘功率因数等于功率才是正确功率。 ...

可以的,但数值有跳动。。。
2020-8-28 11:43:28 回复
wgsd 数字大神 2020-8-28 13:31:10
yangsen 发表于 2020-8-28 10:59
贵啊,漏磁小,效率高。安全性能好。原来做医疗设备时候有的多。现在降成本都改用环变了 ...

最好的牛是O牛,就是成本高,次之是环牛、R牛,R牛的效率没有环牛高,主要原因是线圈不能全部包围铁芯,且线圈离铁芯的距离也比环牛大。
几年前我九十多元购了一个65W的R牛(用在桌面放大器上),不是太理想,20、30W就50多度,满功率不敢摸,烫手了。
另外R牛想DIY绕线是个大问题。
2020-8-28 13:31:10 回复
wgsd 数字大神 2020-8-28 13:34:52
巍巍兴安 发表于 2020-8-28 11:43
可以的,但数值有跳动。。。

不用精确到小数,或取平均值,这样可以看看功率计是否可信。交流电本身就变动。
2020-8-28 13:34:52 回复
kyhwhb 楼主     数字大神 2020-8-28 14:07:16
wgsd 发表于 2020-8-28 13:34
不用精确到小数,或取平均值,这样可以看看功率计是否可信。交流电本身就变动。 ...

    上午下班测了一下:

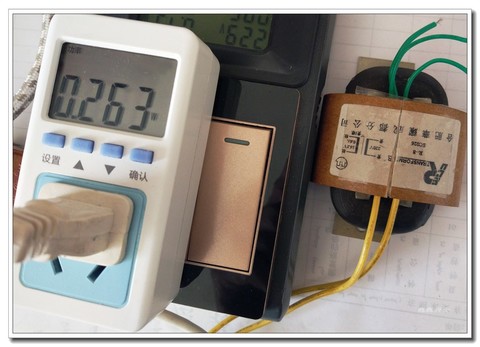

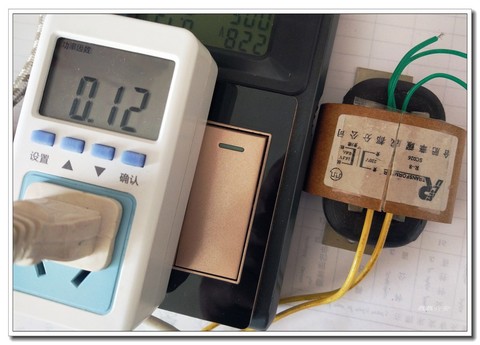

实测显示为-----功率:0.263W;市电压:228V-229V;空载电流:0.007A-0.008A; 功率因数:0.12-0.13。   取最大值算功率:229×0.008×0.13=0.238W,小于显示的0.263W

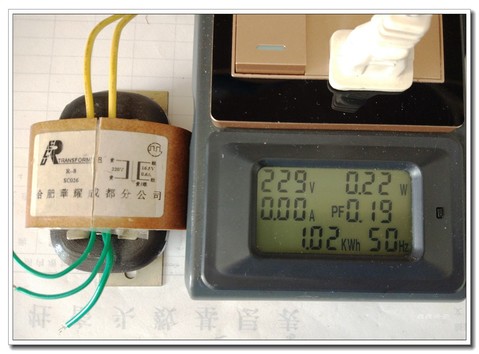

用4.4KW这个功率计测试结果如下:上电时0.22W,功率因数0.19

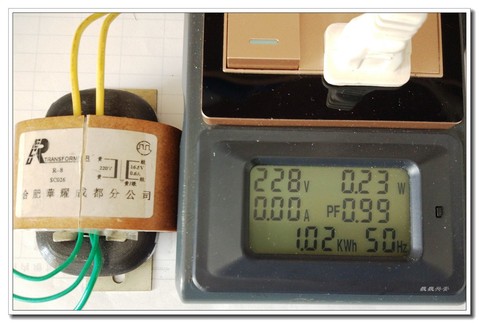

之后显示功率因数0.99,0.23W基本稳定,变化很小。

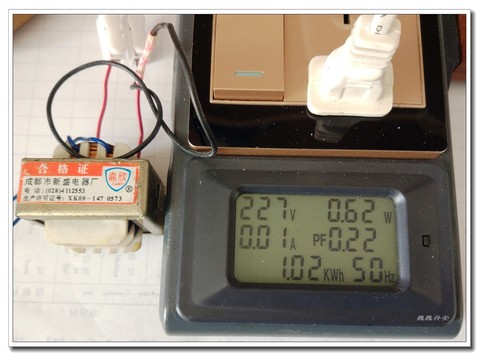

5W这个EI变压器功率因数在0.22---0.27间变动,功率0.7W左右

2020-8-28 14:07:16 回复
wgh1027 数字大神 2020-8-28 15:31:50
不错,谢谢分享。
2020-8-28 15:31:50 回复
wgh1027 数字大神 2020-8-28 15:34:27
2020-8-28 15:34:27 回复
wgsd 数字大神 2020-8-29 10:06:05
巍巍兴安 发表于 2020-8-28 14:07
上午下班测了一下:

实测显示为-----功率:0.263W;市电压:228V-229V;空载电流:0.007A-0.008A;  ...

你的功率计都比我的强,不管准确如何,总可以参考一下。变压器的功率因素接近1?没那么高。纯电阻的功率因素等于1,所以用电阻符合一下功率计,看看其小功率在多大时趋于正常,以得到较为真实的测试结果。
2020-8-29 10:06:05 回复
