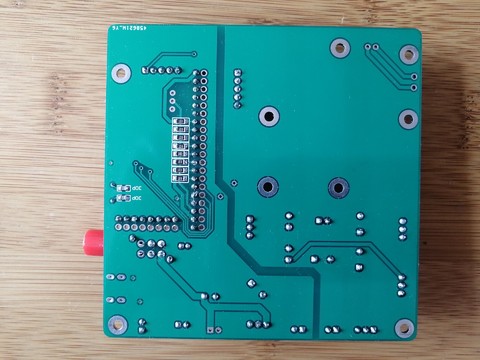

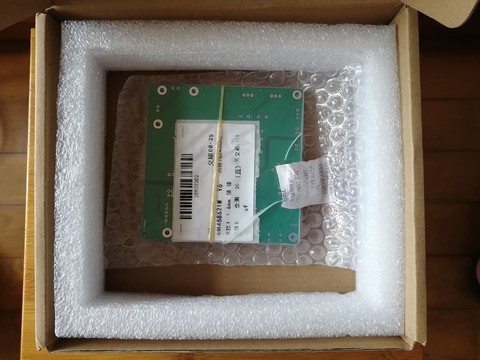

基准PCB控制板来了

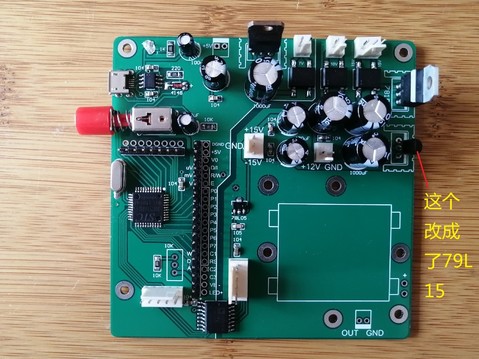

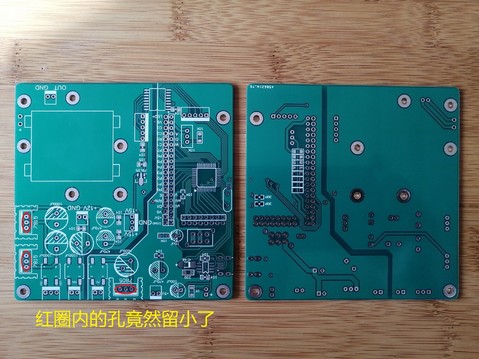

板子来的好快呀，做工真不错，马上拿出零件摆上看看，我X，三端稳压块插不上，孔钻小了，唉元件库的封装也没注意改一下就用上了，只好锉刀修修腿了(有时间得改一下元件库了）。可是稳压块插上，往壳中一放，坏了，显示板的排针插排阻挡了，妥妥的占足了7915的地方。刚开始布局没有这个问题，后来考虑让电源距变压器更近些，把板子转了90°，就忘了显示板排针出来近20mm的问题。左比量右比量，正面反面都不行，汗都好下来了。突想，7915其实没有负荷，就是给运放提供一个负压，便于其工作在零附近，当初选220封装只是为了和7815的220封装搭配好看。于是拆东墙，找来一个79L15（其实79L15的功率几分之几都没有用上），插排阻挡化解了。解决了插针问题，电源部分一起哈成，插上变压器插针，各种电压输出一切正常。紧接着，下载接口，单片机等通通焊上，一切都很顺利，唯独长排针不太好焊，而且还是镀金的，但比镀镍的还是强多了。不知为什么，那些两脚、三脚、五脚插针，包括开关的镀镍壳都非常好焊。

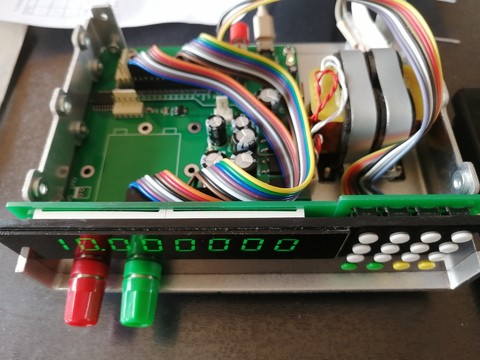

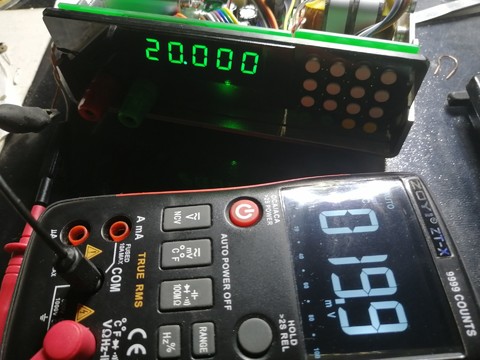

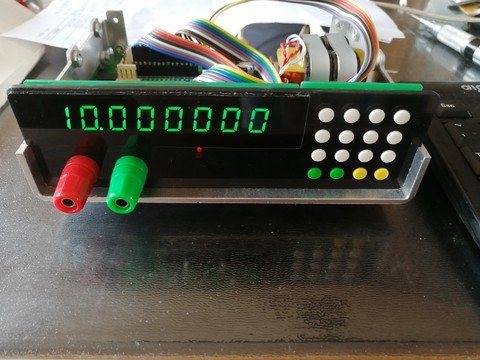

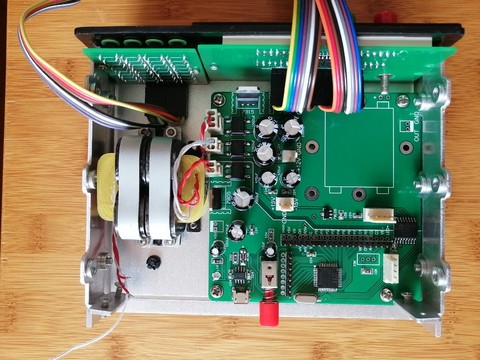

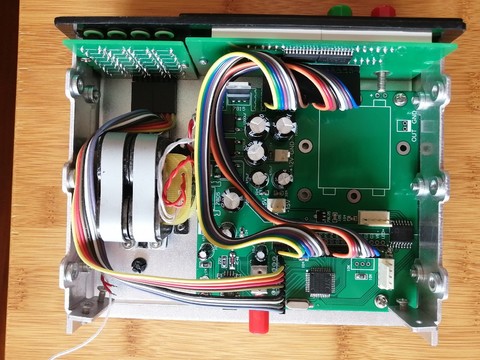

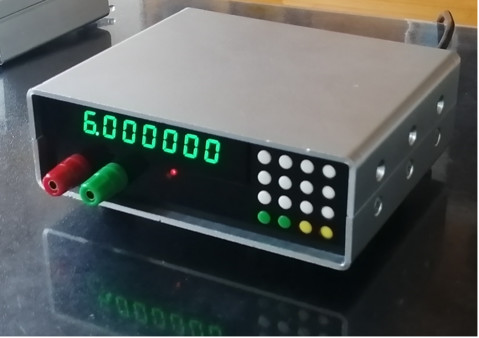

关键的时候到了，看看能否成功的下载程序，单片机是否正常启控。插上SUB线，打开程序，电脑顺利握手，点击下载...哈哈一切顺利完成。下一步就是基准电压小档位的校对和后面板的开孔了。先上几张随手拍的图。

你水平太高，我等简直是望尘莫及啊

太漂亮了，可谓工艺品。

结构紧凑，有惊无险！

西林迷 发表于 2020-8-29 13:12
你水平太高，我等简直是望尘莫及啊

哪里呀，只是你们不愿动手罢了。

勇闯沙滩 发表于 2020-8-29 13:25
太漂亮了，可谓工艺品。

看事情的角度不同了。

巍巍兴安 发表于 2020-8-29 14:36
结构紧凑，有惊无险！

哈哈，紧凑也不是好事了。

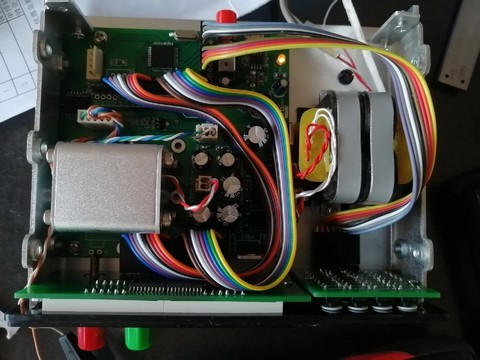

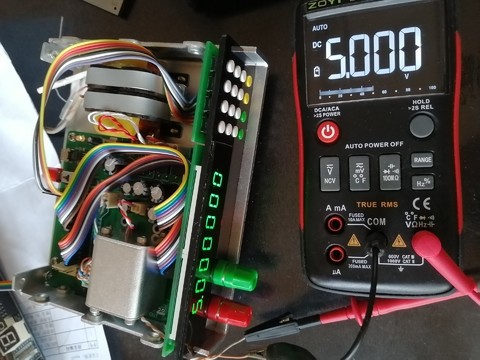

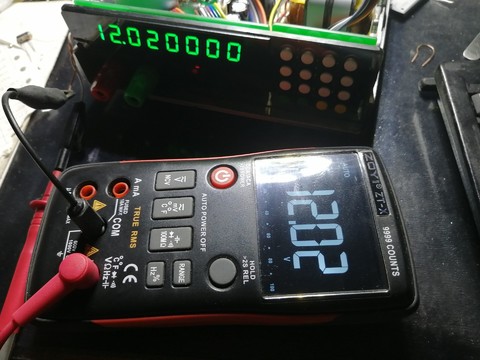

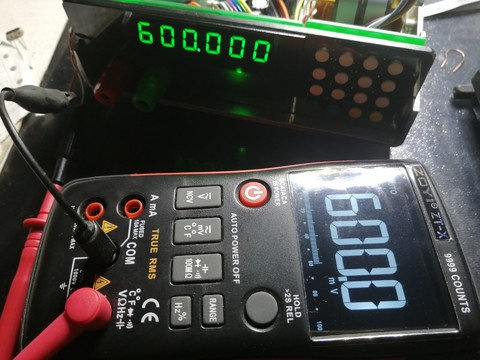

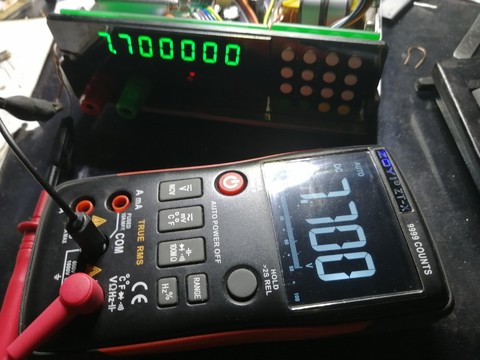

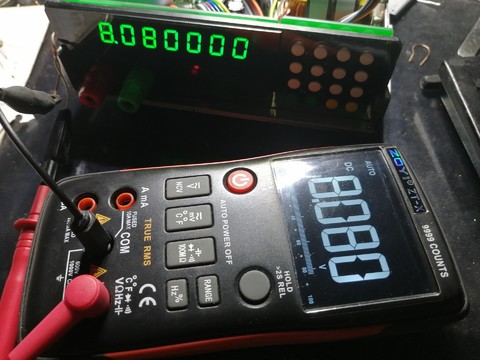

基准入住。

wgsd 发表于 2020-8-29 18:15
基准入住。

什么恒温基准？588？

动手组装我就会，单片机啊，设计电路啊，我就一脸懵逼了
变压器原理我知道，怎么计算也蒙，反正有图我动手能力没问题。
没图只给原理，那就完全不行了

西林迷 发表于 2020-8-29 18:20
什么恒温基准？588？

动手组装我就会，单片机啊，设计电路啊，我就一脸懵逼了

哈哈，用过MAX6225、6325、6350，LT1027，VRE3025都不理想，后来想用LM3999，结果买来是假的，不得已用了588BQ，目前看还可以。

588BQ其实挺好的，如果够用的话
不过我个菜鸟还是不明白，是怎么做到这种整数的输出，感觉好神奇啊

成本不低。只基准就买了好多。

做的不错

chen131578 发表于 2020-8-29 20:34
成本不低。只基准就买了好多。

或不上孩子达不到狼啊

wgh1027 发表于 2020-8-30 08:23
做的不错

谢谢鼓励。

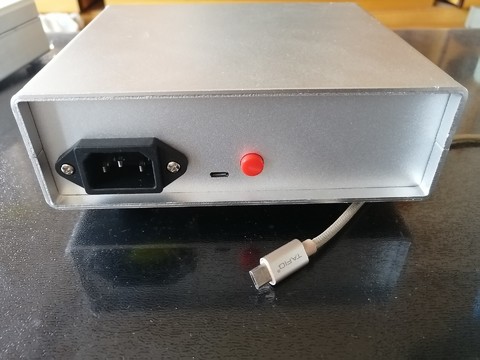

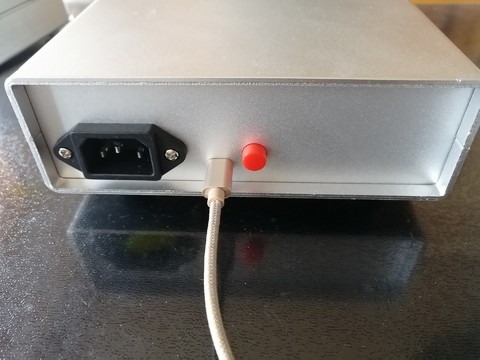

后面板完成了。

wgsd 发表于 2020-8-30 17:04
后面板完成了。

真漂亮！u口用来和电脑联机吧

巍巍兴安 发表于 2020-8-30 17:14
真漂亮！u口用来和电脑联机吧

是的，给单片机下载程序和修改校准用的。

牛逼啊，动手组装万用表

看得我嘴都合不上了，哈喇子淌一地~
