改个变压器

发表于:2020-9-18 15:10:19 4110
电子电路
技术类别: DIY制作改装
关键字:

登录后可查看大图

您需要 登录 才可以下载或查看,没有账号?立即注册

x

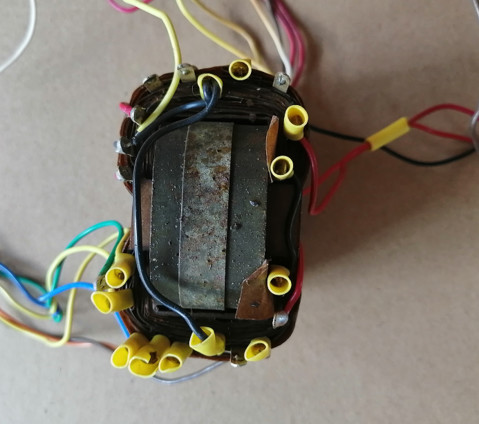

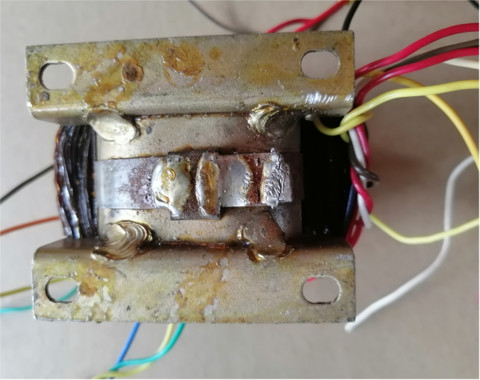

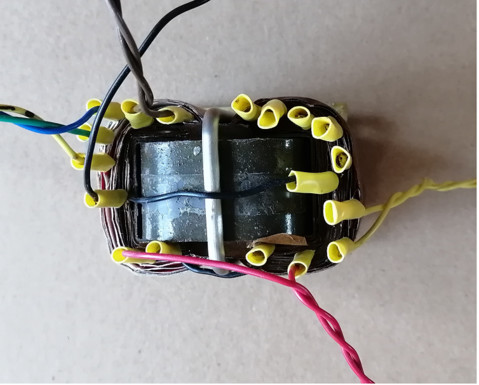

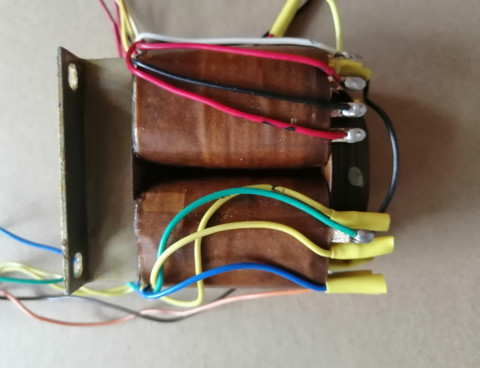

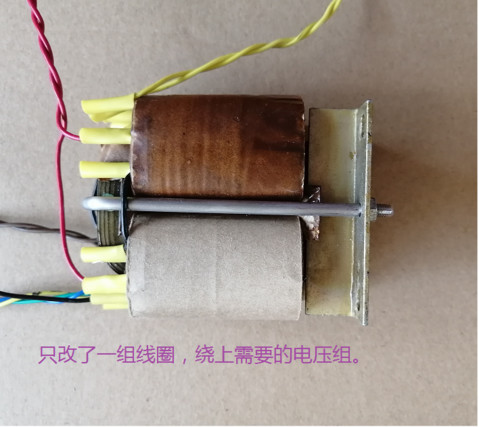

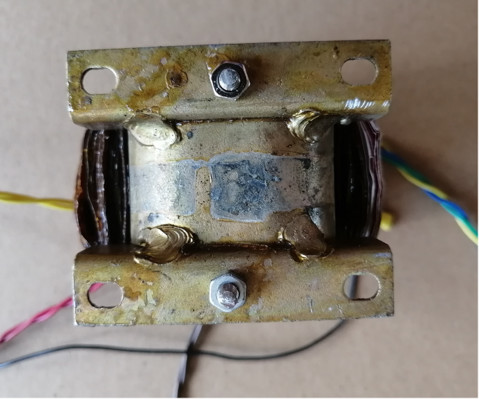

这是个电子管电桥的变压器,50来W,但是绕组却不少,最小5V,最大350V X2,近十来组电压却没有我想要的,于是杀了它。哈哈,只杀了一半,那一半的6.3V,16V,350V-0-350V就不动了,这一半的地方购了。为什么总喜欢玩C牛呢,绕线省事,铁芯安装省事。唯一的缺欠就是铁芯紧固得想办法,琢磨了半天,突想手中的不锈钢焊条,做个U型卡子不错,可惜没有3mm的板牙,最小的只有4mm的,所以就用了一根4.2mm的焊条,这家伙太硬了,围个90°的弯就把我的小台钳卡口啃变样了,真担心小台钳会趴下。卡上试试,嘿嘿,变压器硬是没敢吭一声。缺点是螺丝帽把安装支座抬高了。

s1.png s2.png s3.png s4.png s5.png a6.png s7.png
收藏
送赞
分享

评分

参与人数 1仪表币 +20 收起 理由
散淡021 + 20 赞一个!

查看全部评分总评分 : 仪表币 +20

发表回复

评论列表(11)

kyhwhb 数字大神 2020-9-18 15:49:20

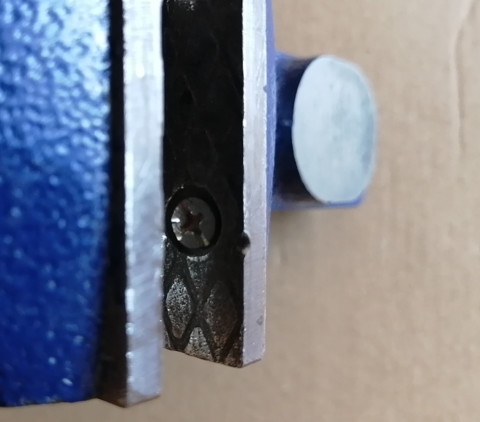

小台钳出豁口了!
2020-9-18 15:49:20 回复
kyhwhb 数字大神 2020-9-18 15:50:52
老变压器,有几十年了吧
2020-9-18 15:50:52 回复
hc061218 数字王者 2020-9-18 17:15:48
动变压器都是高手
2020-9-18 17:15:48 回复
wgsd 楼主     数字大神 2020-9-18 18:42:44

一分钱一分货呀,估计钳口就是一般铁的。
2020-9-18 18:42:44 回复
勇闯沙滩 数字大神 2020-9-18 18:45:54
这种老变压器不好找,我拆的都是IE的。
2020-9-18 18:45:54 回复
wgsd 楼主     数字大神 2020-9-18 18:49:36
巍巍兴安 发表于 2020-9-18 15:50
老变压器,有几十年了吧

至少得30年,过去人认真啊,接线片都打的号,镀层至今还亮晶晶的。
还在用的一个老示波器,里面是个ED铁芯,过去的仪器很少用EI铁芯。
2020-9-18 18:49:36 回复
wgsd 楼主     数字大神 2020-9-18 18:50:33
hc061218 发表于 2020-9-18 17:15
动变压器都是高手

哪有高手啊,只是闲的手痒。
2020-9-18 18:50:33 回复
wgsd 楼主     数字大神 2020-9-18 18:52:25
勇闯沙滩 发表于 2020-9-18 18:45
这种老变压器不好找,我拆的都是IE的。

过去的黑白电视机常用。
2020-9-18 18:52:25 回复
wgh1027 数字大神 2020-9-18 20:07:09
不错
2020-9-18 20:07:09 回复
wgh1027 数字大神 2020-9-18 20:07:48
老当益壮
2020-9-18 20:07:48 回复
喜欢就好 数字精灵 2020-9-23 23:39:07
老变压器质量好,耐用。
2020-9-23 23:39:07 回复
