总结几个单片机万用表进软件校准模式的方法

发表于：2020-10-22 13:29:57 6860
万用表
主题类别: 校准_调试
仪表品牌: 众仪（ZOYI）
显示方式: 三位半
型号或关键字: ZT219，UT139，UT210，VC890

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
本帖最后由 hc061218 于 2020-10-22 13:43 编辑

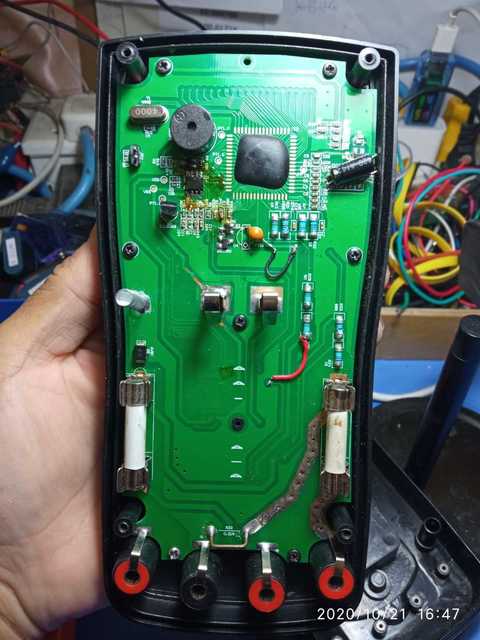

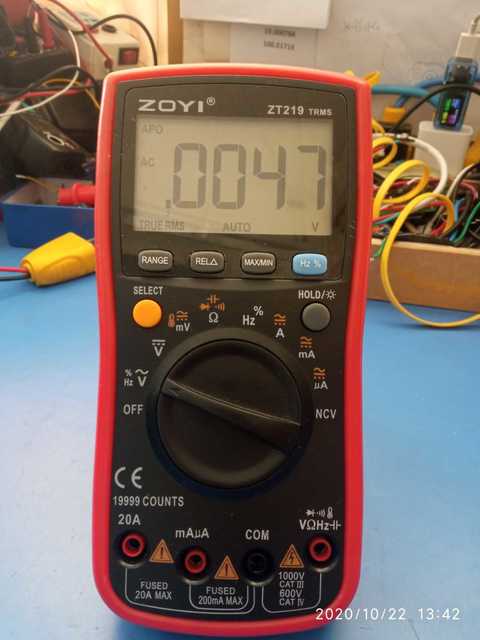

型号:众仪ZT219   方法:关机状态，打开后盖，短接晶振和蜂鸣器旁边的JP2跳线，然后开机拨到电阻档，进入校准模式！可以不同档位不同量程独立校准！(汉研28没有预留跳线，需要自己在主板上焊接连线，校准方法跟219一样)

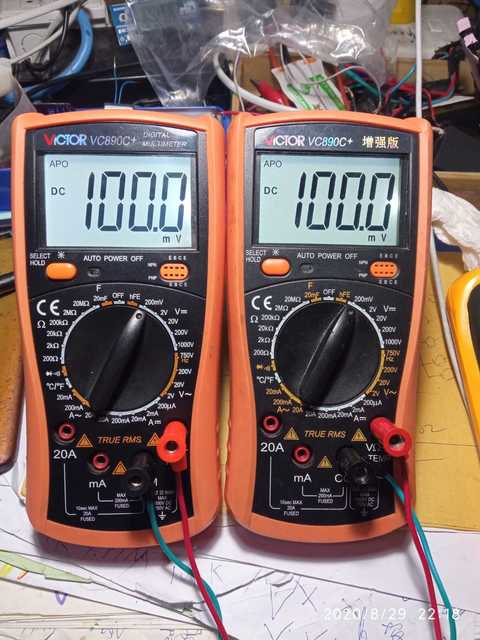

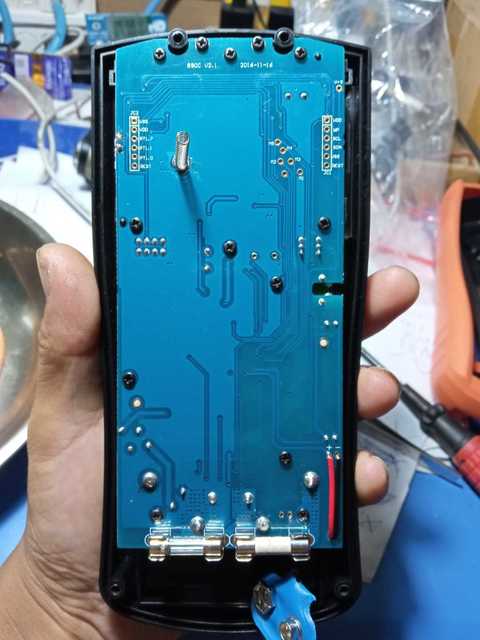

型号:胜利890C+，关机打开后盖，短接右下角笔座旁边的跳线！开机拨到相应档位进入校准模式！890C+校准缺少一个按键，这个按键在主板上面预留了按键焊盘，自己需要焊上两根或者接个开关方便校准！同样可以不同档位不同量程独立校准！

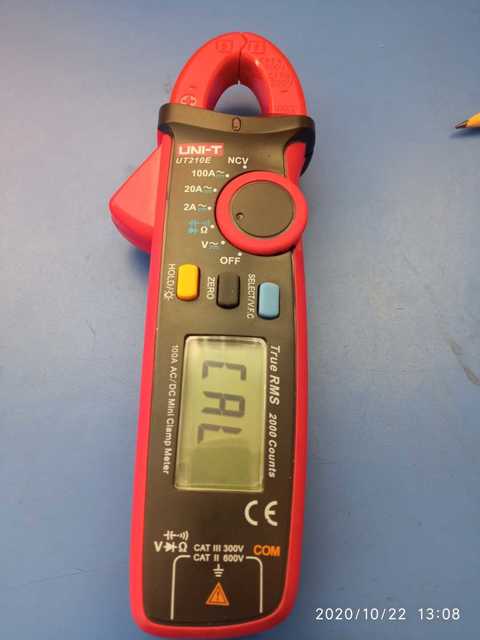

型号:优利德UT210E，同时按住黄色和蓝色键，转盘同时拨到电阻档进入校准模式！ 同样可以不同档位不同量程独立校准。

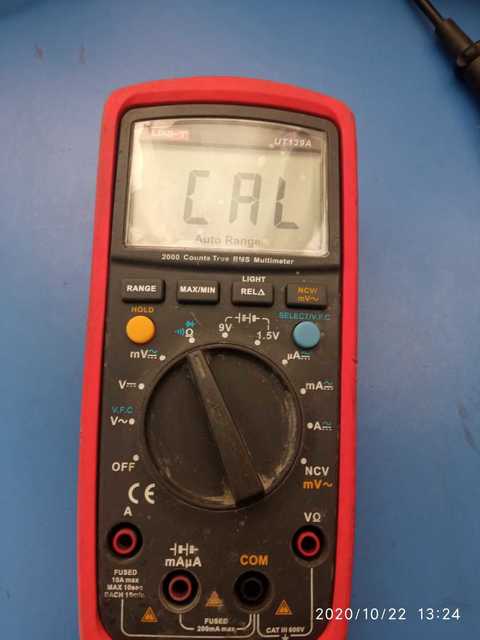

型号:优利德UT139A，同时按住RANGE和REL键，转盘拨到电阻档！这表校准有点问题，默认每个档位只有一个默认的量程可以校准！不知道怎么破解！



先总结手里仅有的几个表，以后再有新的随时更新，大家有的，也可以补充！
以下程序自动插入未在内容中添加的图片或附件
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（14）

zhangwj98 数字精灵 2020-10-22 14:54:41
收藏，谢谢分享！
2020-10-22 14:54:41 回复
wgsd 数字大神 2020-10-22 15:12:28
219电阻档虽然可以各档校，但应该会相互影响，因为是几个档用一个存储位，和电压档不同，电压档是每个档都有存储位。
2020-10-22 15:12:28 回复
kyhwhb 数字大神 2020-10-22 15:40:19
谢谢分享!
2020-10-22 15:40:19 回复
hc061218 楼主     数字王者 2020-10-22 15:49:45
wgsd 发表于 2020-10-22 15:12
219电阻档虽然可以各档校，但应该会相互影响，因为是几个档用一个存储位，和电压档不同，电压档是每个档都 ...

这个不清楚，反正电阻档我是每个量程单独校准。结果很完美！可能一致性比较好？
2020-10-22 15:49:45 回复
hc061218 楼主     数字王者 2020-10-22 15:51:11

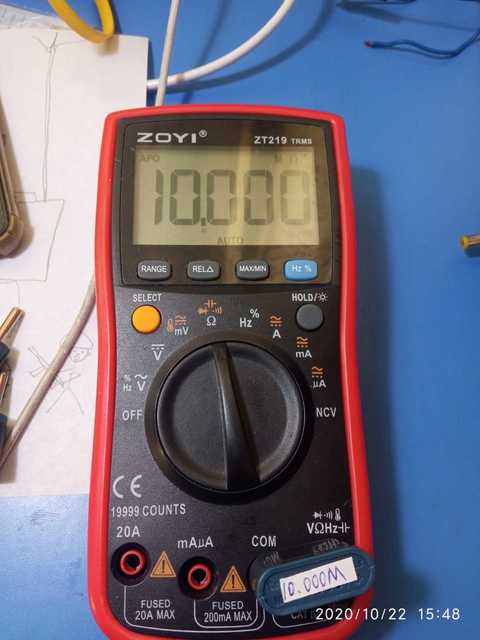

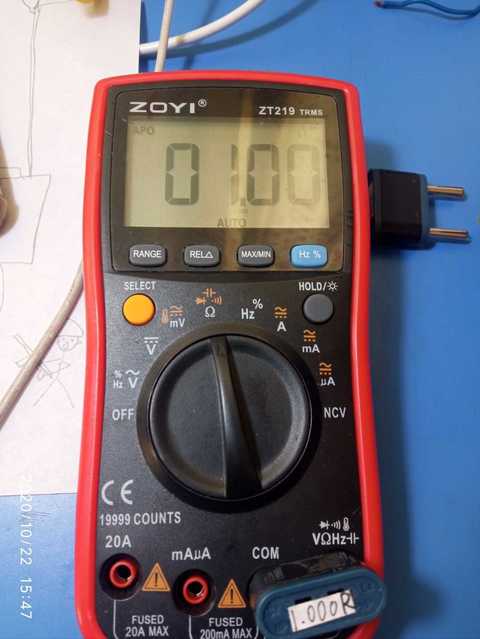

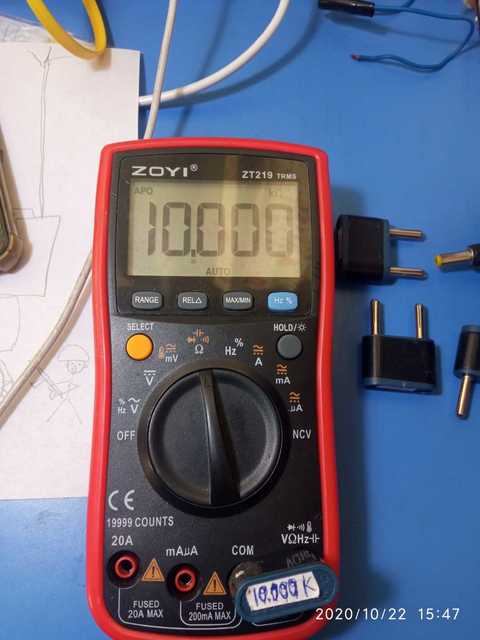

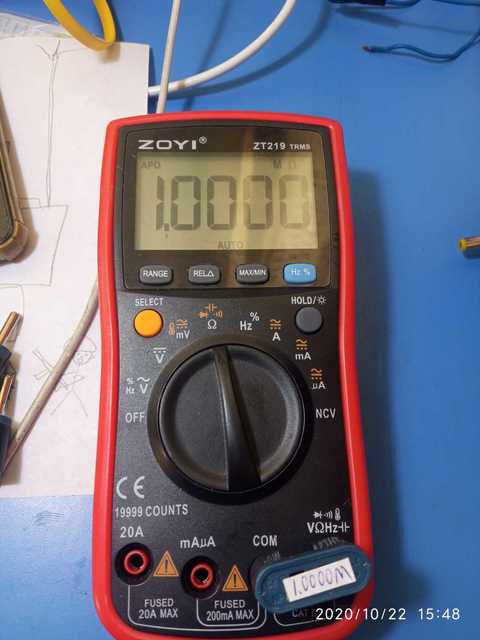

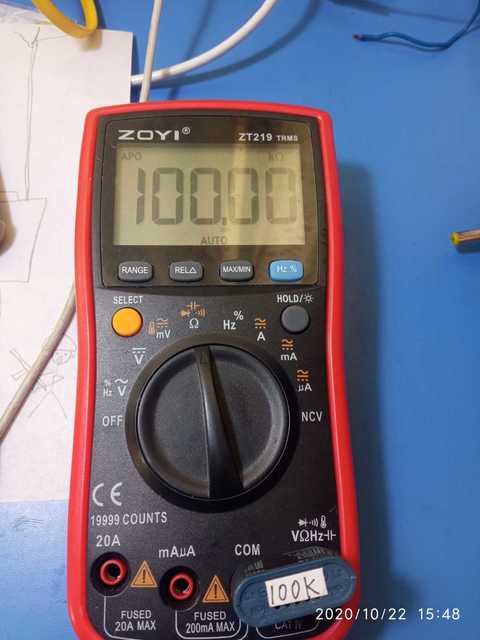

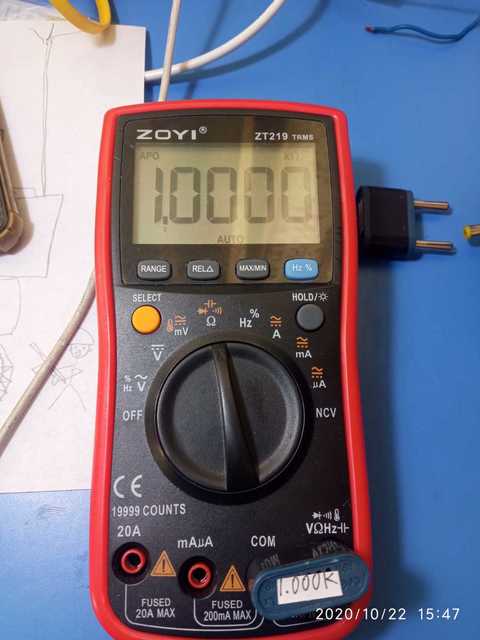

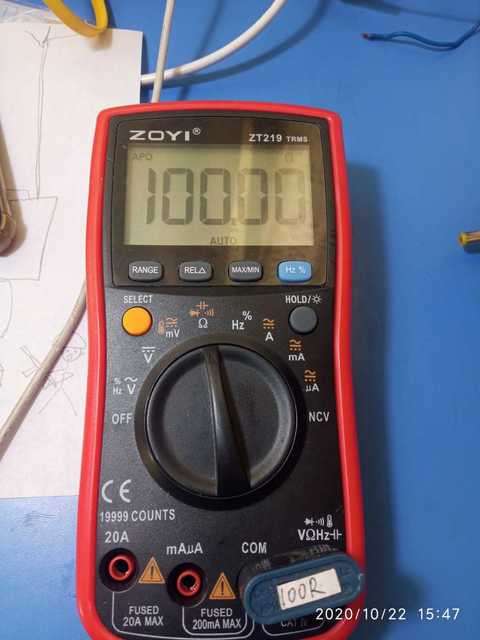

219电阻档每个量程单独校准！
以下程序自动插入未在内容中添加的图片或附件
2020-10-22 15:51:11 回复
wgsd 数字大神 2020-10-22 16:35:33
说明里只有50M和50K两个储存位，各档校存在哪里，我的219坏了不能验证了，你可以把1K档校成0.995K看看其它 档变不。校准前记录一下电阻储存那一行的16个储存位的数字，校完0.995K看看那个储存位的数字改变了。
2020-10-22 16:35:33 回复
tiger20908 数字梦想家 2020-10-22 17:13:47
我只有ZT-X？
2020-10-22 17:13:47 回复
hc061218 楼主     数字王者 2020-10-22 17:29:38
wgsd 发表于 2020-10-22 16:35
说明里只有50M和50K两个储存位，各档校存在哪里，我的219坏了不能验证了，你可以把1K档校成0.995K看看其它  ...

也有可能是改了程序？毕竟手册都是原始参考程序
2020-10-22 17:29:38 回复
闻雨听风 数字王者 2020-10-22 20:03:16
感谢分享！
2020-10-22 20:03:16 回复
chen131578 数字精灵 2020-10-22 20:13:04
谢谢了，虽然没有这类表。
2020-10-22 20:13:04 回复
jltzmy 数字精灵 2020-10-23 09:00:09
      谢谢分享
2020-10-23 09:00:09 回复
jiangw 数字奇才 2020-10-23 14:10:58
不错，有没有FLUKE万用表的校准方法？
2020-10-23 14:10:58 回复
wgh1027 数字大神 2020-10-23 15:25:35
谢谢分享
2020-10-23 15:25:35 回复
wgh1027 数字大神 2020-10-23 15:26:27
不过我只用改数据的办法校。
