定做了个变压器

发表于：2020-10-23 08:41:25 2135
电子产品
行为类别: 其它
产品类别: 电源_电源适配器
电子品牌: 其它
电子产品关键字: 变压器

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

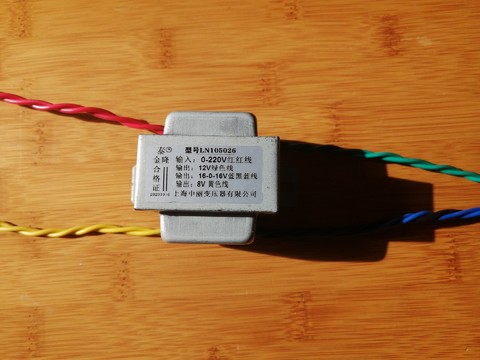

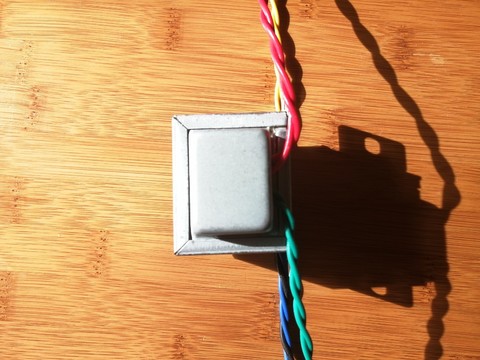

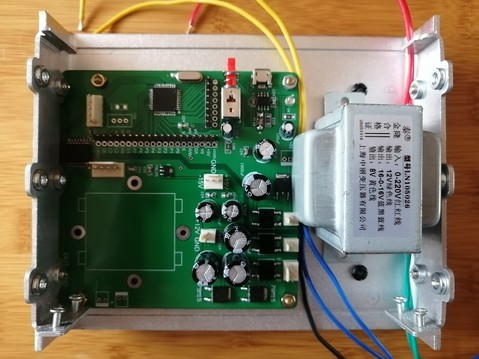

定做了个8W屏蔽变压器，结果不能用，因为收到的是10W的外形（大了），电压也高了些，注明的是要开路电压，结果出的是带载电压，电压高些到也能接受，主要是体积大了，压PCB板了，放不下了。可能是绕组太多，窗口放不下，厂家选用了10W的铁芯（比8W的圈数少），只怪当时没强调保证外形尺寸。
h0.png e1.jpg e2.jpg h1.jpg
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（19）

jltzmy 数字精灵 2020-10-23 08:57:43
8瓦变压器次级绕组是有点多，而且也都是独立的绕组，但按你电流要求，选用细漆包线应该可以绕得下。
2020-10-23 08:57:43 回复
西林迷 数字精灵 2020-10-23 10:21:14
要不就用5瓦的好了，应该够用吧？
2020-10-23 10:21:14 回复
wgsd 楼主     数字大神 2020-10-23 11:53:12
jltzmy 发表于 2020-10-23 08:57
8瓦变压器次级绕组是有点多，而且也都是独立的绕组，但按你电流要求，选用细漆包线应该可以绕得下。 ...

8W的线包方向44.5mm，10W的是49.5mm，多了5mm。我测了一下变压器的电阻，感觉厂家用的同一规格的线（方便绕线）。
2020-10-23 11:53:12 回复
wgsd 楼主     数字大神 2020-10-23 11:56:41
西林迷 发表于 2020-10-23 10:21
要不就用5瓦的好了，应该够用吧？

5W是够了，我那个C型铁芯的就5、6W，但普通铁芯5W的估计窗口线圈放不下。8W的铁芯应该没问题。
2020-10-23 11:56:41 回复
星星123 数字精灵 2020-10-23 13:41:37
."........主要是体积大了，压PCB板了，放不下了。可能是绕组太多，窗口放不下，........"    能否把变压器外壳拆开，把里面的铁芯调个身，使绕组线在变压器上，以避开PCB板，不知是否可行。
2020-10-23 13:41:37 回复
chen131578 数字精灵 2020-10-23 15:38:40
哈哈
2020-10-23 15:38:40 回复
szb314 数字梦想家 2020-10-23 15:50:49
如果没有特别的需求,,普通5V充电头拆一个装上
2020-10-23 15:50:49 回复
wgsd 楼主     数字大神 2020-10-23 16:41:24
星星123 发表于 2020-10-23 13:41
."........主要是体积大了，压PCB板了，放不下了。可能是绕组太多，窗口放不下，........"    能否把变压器 ...

不行啊，外壳还是要有的，掉个身机壳的高度也不够了，机壳内高也是44mm
唯一的办法就是压缩PCB，重新打板。
2020-10-23 16:41:24 回复
wgsd 楼主     数字大神 2020-10-23 16:43:47
szb314 发表于 2020-10-23 15:50
如果没有特别的需求,,普通5V充电头拆一个装上

那个玩意不能用了，定做变压器就是特意选带屏蔽罩的，能减少点漏磁。
2020-10-23 16:43:47 回复
wgsd 楼主     数字大神 2020-10-23 16:44:37
chen131578 发表于 2020-10-23 15:38
哈哈

嘿.....嘿
2020-10-23 16:44:37 回复
wgh1027 数字大神 2020-10-23 18:44:22
不错
2020-10-23 18:44:22 回复
wgh1027 数字大神 2020-10-23 18:56:08
2020-10-23 18:56:08 回复
szb314 数字梦想家 2020-10-24 08:03:12
wgsd 发表于 2020-10-23 16:43
那个玩意不能用了，定做变压器就是特意选带屏蔽罩的，能减少点漏磁。

那就拆个充电头或者 路由器12V 的变压器什么的,找个铁皮包起来
2020-10-24 08:03:12 回复
喜欢就好 数字精灵 2020-11-3 17:58:38
全屏蔽工频变压器，老电视机是有。
2020-11-3 17:58:38 回复
wgsd 楼主     数字大神 2020-11-3 19:42:27
szb314 发表于 2020-10-24 08:03
那就拆个充电头或者 路由器12V 的变压器什么的,找个铁皮包起来

准备买薄膜合金包三层
2020-11-3 19:42:27 回复
szb314 数字梦想家 2020-11-4 08:48:57
wgsd 发表于 2020-11-3 19:42
准备买薄膜合金包三层

然后屏蔽再接个地
2020-11-4 08:48:57 回复
kyhwhb 数字大神 2020-11-4 10:22:02

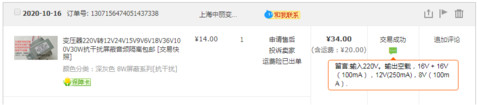

变压器14，运费20！
2020-11-4 10:22:02 回复
wgsd 楼主     数字大神 2020-11-4 11:51:06
巍巍兴安 发表于 2020-11-4 10:22
变压器14，运费20！

运费11，是定做加价。
2020-11-4 11:51:06 回复
wgsd 楼主     数字大神 2020-11-4 11:52:31
szb314 发表于 2020-11-4 08:48
然后屏蔽再接个地

机壳接地是必须的
2020-11-4 11:52:31 回复
