改制中国名优品牌R5变压器

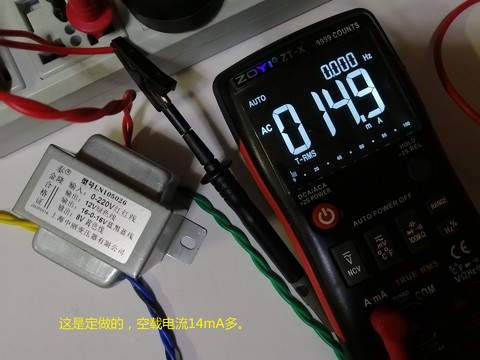

因为仿制了一个数控电压基准，但变压器的选择受限于成品壳的体积和多组电压所限，而且还要有小的漏磁，所以很难有成品选择，因此只能定做和自己改制。定做的成本很高的，有时也难免失败。前段时间，看见淘宝的一款8W的屏蔽变压器，尺寸刚好，于是就定做了一只，经过讨价还价，加运费计34元。结果到货后线包方向宽了5mm，壳内放不下了，问商家却说这是包屏蔽后的尺寸。算了，留着以后用吧。
坛友定做的和我同款的变压器，事先我告诉他一定要要求厂家保证线包方向不能大，做成后，他给我发了个照片，的确刚好安装上。本想我也重做一个，商家开口还是36元（上次讲价到34元），一点不讲上次做大了的情面，我也不想再讲价了，直接放弃。

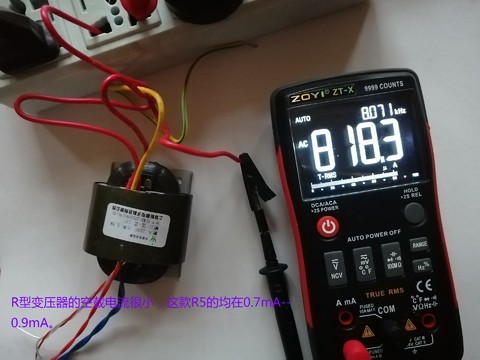

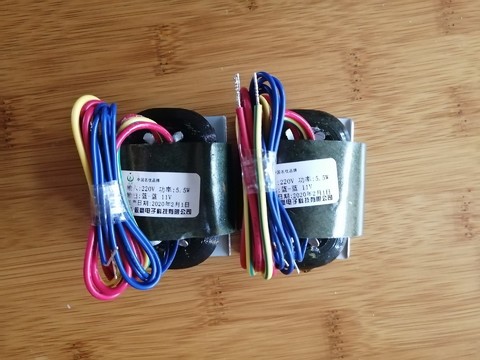

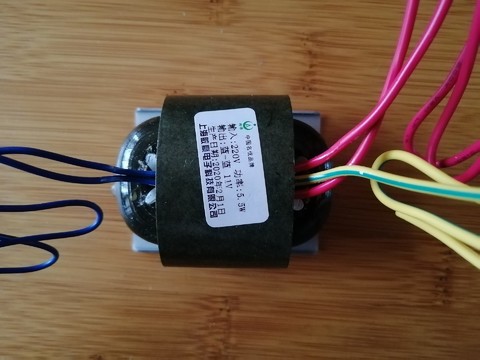

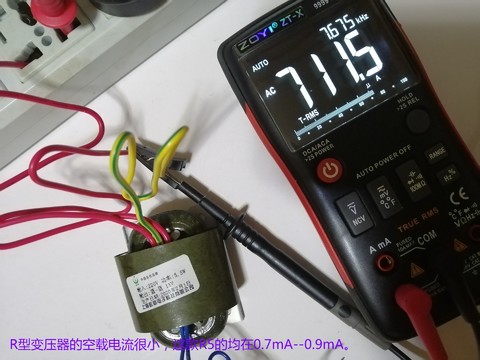

偶然看到咸鱼上卖R5的小变压器，13元一只，虽然次级绕组不适用，但可自己改改。R型变压器的空载电流和漏磁都非常小，很适应做仪器的电源使用，而且R8功率一下的小功率变压器市场上也比较少见。于是就购了几只，也就有了此番的改制过程。
虽然改制比较费事，但R型变压器的性能是E型变压器不能比的，而且E型变压器插铁芯也不轻松，不浸漆还会吱吱叫。不说了，上图。

这种R变压器没有浸漆吗，看来很好改。

完美 漂亮  性能卓越

这就叫专业！  厉害！

学习了，谢谢分享！

我就知道你费劲心机会继续折腾下去
继续等

技术活

没有浸漆，线轴还能转的动，不错不错！

勇闯沙滩 发表于 2020-11-18 19:17
这种R变压器没有浸漆吗，看来很好改。

商品基本都浸漆的。

巍巍兴安 发表于 2020-11-18 19:32
完美 漂亮  性能卓越

只能算凑合，性能归于构造。

hc061218 发表于 2020-11-18 20:10
这就叫专业！  厉害！

是砖业，还是比不上搬砖的。

喜欢就好 发表于 2020-11-18 20:11
学习了，谢谢分享！

多提见解。

西林迷 发表于 2020-11-18 20:47
我就知道你费劲心机会继续折腾下去
继续等

38度的Voltgen正在组团，快去上车。

wgh1027 发表于 2020-11-19 08:41

这字才是技术活，谢谢分享。

fengfeizi 发表于 2020-11-19 09:20
没有浸漆，线轴还能转的动，不错不错！

浸漆的啊，轴的间隙那么大，轻松转动。

老湿，你觉得ZTX和ZTY相对的哪个好？谢谢！

wq1057 发表于 2020-11-19 10:28
老湿，你觉得ZTX和ZTY相对的哪个好？谢谢！

老湿的地方用X吧，转盘有漏电的可能。老干的地方，看喜欢吧，半斤比八两。爱用通断档的，就旁门左道，来个歪的吧

这个需要专用绕线机吧

wgsd 发表于 2020-11-19 19:03
老湿的地方用X吧，转盘有漏电的可能。老干的地方，看喜欢吧，半斤比八两。爱用通断档的，就旁门左道，来 ...

呵呵，怀疑老湿在开车，可是没证据。已入ZT-Y了,玩玩
