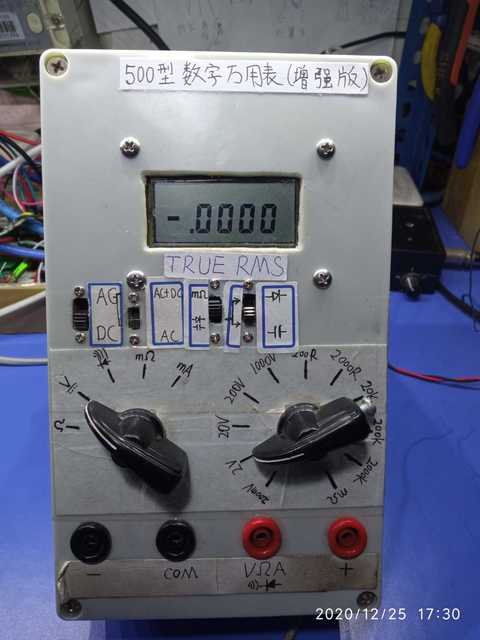

500型数字万用表升级改造！

发表于：2020-12-26 00:19:23 4852
万用表
主题类别: 制作_改装
仪表品牌: DIY自制
显示方式: 四位半
型号或关键字: 数字500型

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

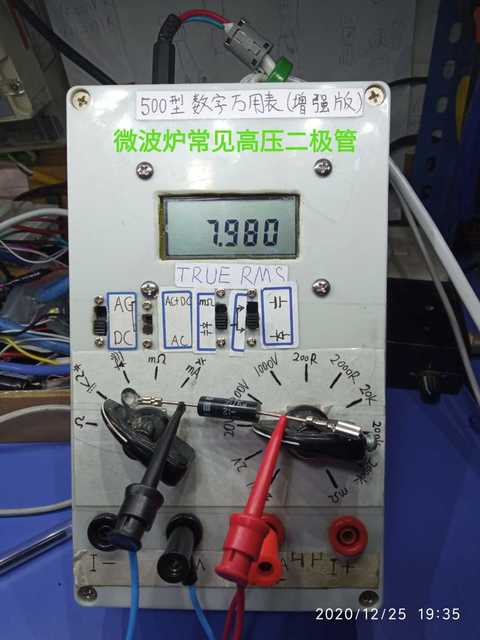

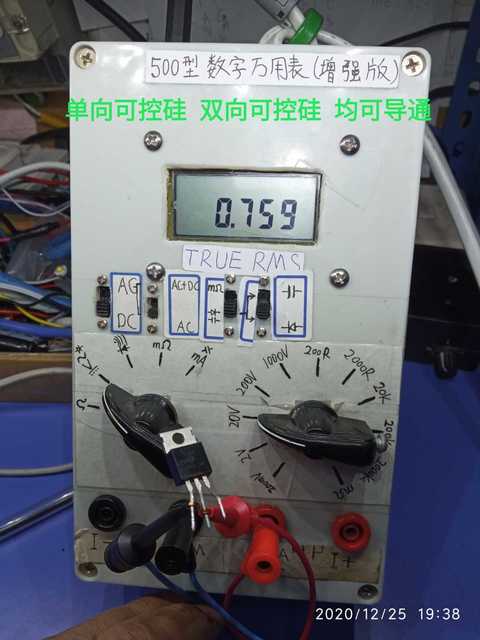

很早以前做的一个基于7129芯片的数字万用表。最近进行了一下升级改造，增加可控硅，高压二极管，IGBT检测功能，电容漏电流测试功能。
所有改造都是出于技术验证，不一定完全可靠。目前测试来看，算是可靠比较实用！

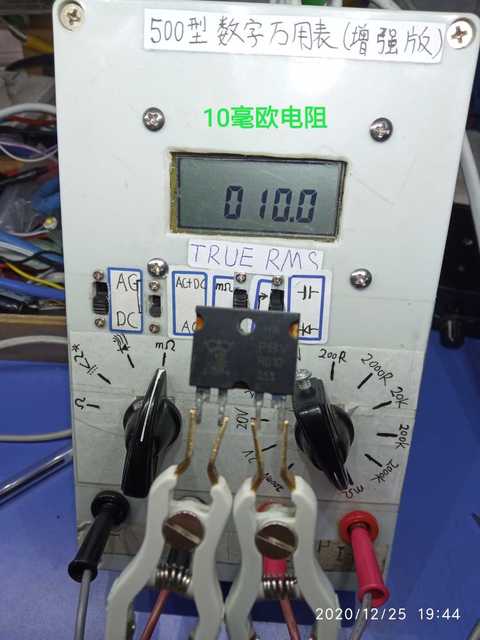

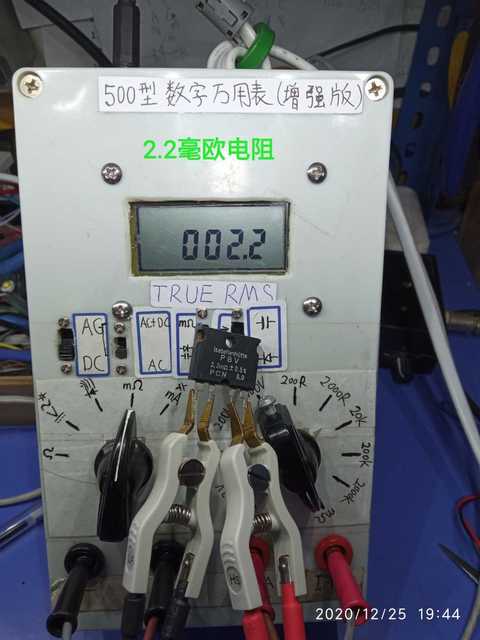

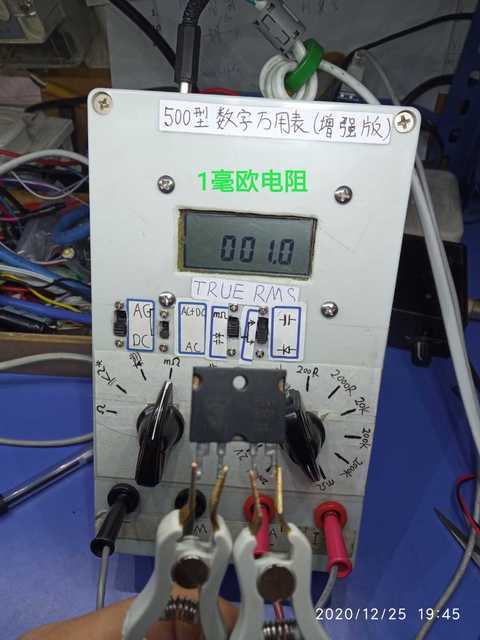

改造其实没有技术难度(毕竟我也不懂技术，难的也做不了)，就是增加了一套12V电源，以满足测量高压元器件和电容漏电流的需要！既然增加了12V电源，索性把原来的毫欧档改成双电源方案，这样测量毫欧电阻更稳定精准！
由于这表设计之初没有考虑这么多功能，现在要增加功能，只能额外增加开关，操控体验不好，操作繁琐。
以下程序自动插入未在内容中添加的图片或附件
收藏
送赞
分享

评分

参与人数 1金钱 +10 仪表币 +100 收起 理由
43545 + 10 + 100 牛B，你越来越强了

查看全部评分总评分 : 金钱 +10 仪表币 +100

回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（17）

jltzmy 数字精灵 2020-12-26 02:09:38
牛叉，功能越来越强大了
2020-12-26 02:09:38 回复
勇闯沙滩 数字大神 2020-12-26 07:59:40
看标题还以为玩指针500表了，升级这么多功能实用多了，功底很厚值得学习。
2020-12-26 07:59:40 回复
wgh1027 数字大神 2020-12-26 08:07:19
这个真牛
2020-12-26 08:07:19 回复
5free 数字大师 2020-12-26 09:43:50
做个面板纸贴上，立马高大上
2020-12-26 09:43:50 回复
wgh1027 数字大神 2020-12-26 19:50:40
谢谢分享
2020-12-26 19:50:40 回复
星星123 数字精灵 2020-12-26 22:05:05
楼主的文字手写功底也应该升级下
2020-12-26 22:05:05 回复
kyhwhb 数字大神 2020-12-27 09:23:16
星星123 发表于 2020-12-26 22:05
楼主的文字手写功底也应该升级下

可能是家里小孩子写的
2020-12-27 09:23:16 回复
kyhwhb 数字大神 2020-12-27 09:25:08
500型型号的由来是什么呢？
2020-12-27 09:25:08 回复
wgh1027 数字大神 2020-12-27 09:52:50
此500非彼500
2020-12-27 09:52:50 回复
hc061218 楼主     数字王者 2020-12-27 11:46:41
巍巍兴安 发表于 2020-12-27 09:25
500型型号的由来是什么呢？

500型是饭叔给起的名字！两个标志性波段开关
2020-12-27 11:46:41 回复
hc061218 楼主     数字王者 2020-12-27 11:47:24
巍巍兴安 发表于 2020-12-27 09:23
可能是家里小孩子写的

我这字丑了，从小到大被所有人鄙视
2020-12-27 11:47:24 回复
无极 数字梦想家 2020-12-27 13:23:15
7129速度慢了，有这实力不如用ADC做


登录/注册后可看大图
2020-12-27 13:23:15 回复
hc061218 楼主     数字王者 2020-12-27 14:05:48
无极 发表于 2020-12-27 13:23
7129速度慢了，有这实力不如用ADC做

我只会用7106  7129搭简单的电路，这玩意真要懂单片机做出来应该可以商品化，很容易！可惜完全不会
2020-12-27 14:05:48 回复
喜欢就好 数字精灵 2020-12-28 12:50:55
改的不错，还是数显的
2020-12-28 12:50:55 回复
ksj197706 数字大师 2020-12-28 20:36:01
这个不错啊，
2020-12-28 20:36:01 回复
表述 数字精灵 2020-12-29 10:45:35
好像与500表不太搭边。
2020-12-29 10:45:35 回复
13912217676 数字巨人 2021-1-1 21:50:37
前无古人后无来者只此一家别无分店 厉害厉害
2021-1-1 21:50:37 回复
