众议ZT-300AB简测应急灯板工作电流

发表于：2021-1-4 15:43:05 3330
万用表
主题类别: 实测（简单)
仪表品牌: 众仪（ZOYI）
显示方式: 6000字
型号或关键字: 众议ZT-300AB

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

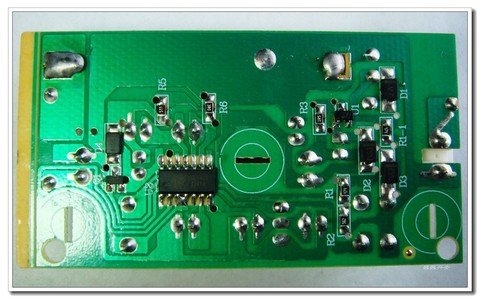

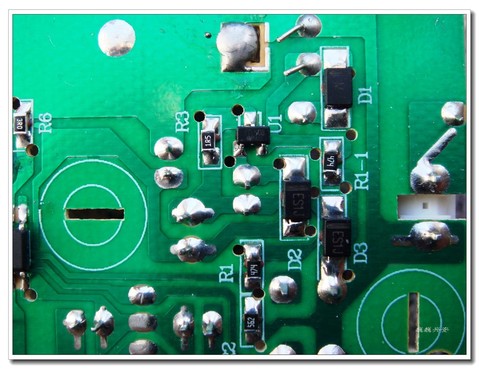

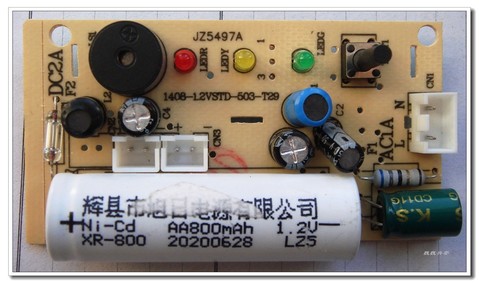

在PDD购入一块应急灯电路板，简单测试一下：

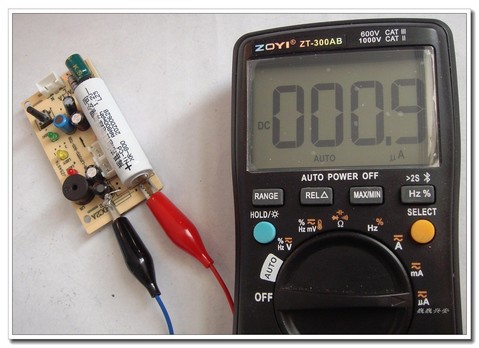

待机电池回路电流0.9uA

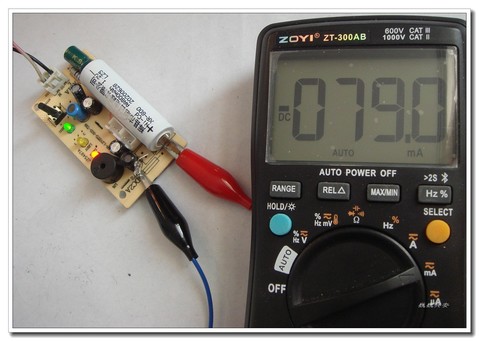

接市电充电电流79mA左右，应该是恒流充电吧；实测当电池电压升至2.1V时（正常镍镉电池是不会升到这个电压的）充电电流降为24mA左右，即使电池电压将为0.7V时充电电流也不再增加，同时中间黄灯闪烁，只有断开市电再接入后才恢复正常。

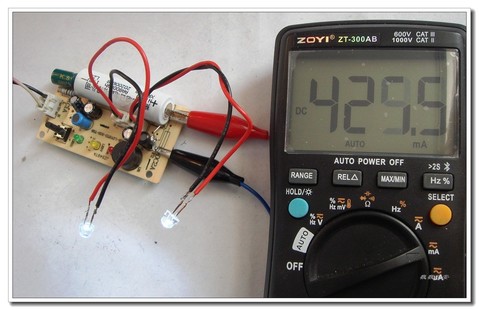

断开市电发光二极管点亮时电池回路电流为425mA左右

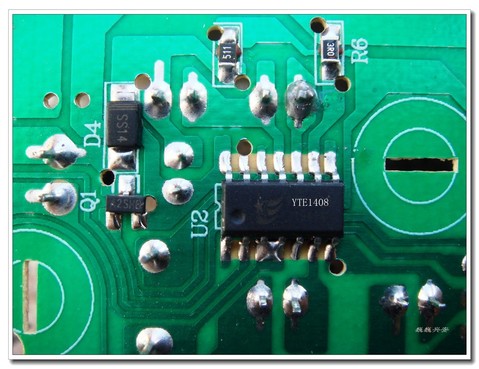

YTE1408应该是应急灯专用芯片，没有查到数据


收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（9）

13912217676 数字巨人 2021-1-4 19:13:17
谢谢分享！学习了
2021-1-4 19:13:17 回复
wgh1027 数字大神 2021-1-4 23:08:04
谢谢分享
2021-1-4 23:08:04 回复
wgh1027 数字大神 2021-1-4 23:12:08
不过这样长期79mA恒流充电这个电池受得了吗
2021-1-4 23:12:08 回复
Yob 数字梦想家 2021-1-5 10:46:03
这年头还有镍镉电池啊~测出来的79ma电流有效值或许没这么高？
多并几节电池分摊一下电流会好一些
2021-1-5 10:46:03 回复
喜欢就好 数字精灵 2021-1-5 13:02:25
谢谢楼主分享
2021-1-5 13:02:25 回复
勇闯沙滩 数字大神 2021-1-5 18:49:41

谢谢楼主分享。
2021-1-5 18:49:41 回复
wgh1027 数字大神 2021-1-6 22:42:54
才两个发光管耗电达四百多mA，发光管超负荷了吧
2021-1-6 22:42:54 回复
mvwz24029819 数字精灵 2021-1-7 21:36:33
感谢楼主分享
2021-1-7 21:36:33 回复
smzhqq 数字斗士 2021-11-3 07:14:12
楼主，请问ZT300AB电压档（不是智能档）内阻是多少？10M还是1M？
2021-11-3 07:14:12 回复
