打开ZT-5566的声门

发表于：2021-2-3 10:09:01 2895
万用表
主题类别: 制作_改装
仪表品牌: 众仪（ZOYI）
显示方式: 四位半
型号或关键字: ZT-5566

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

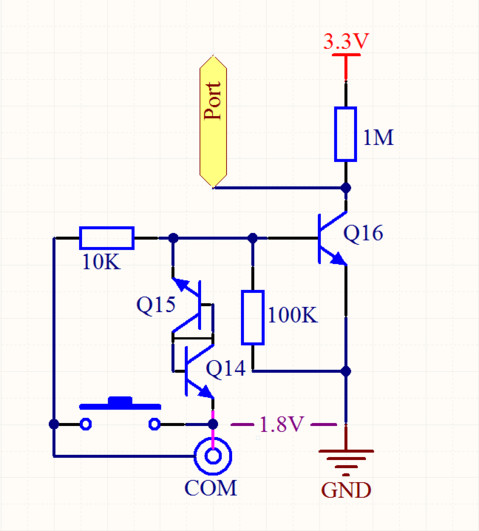

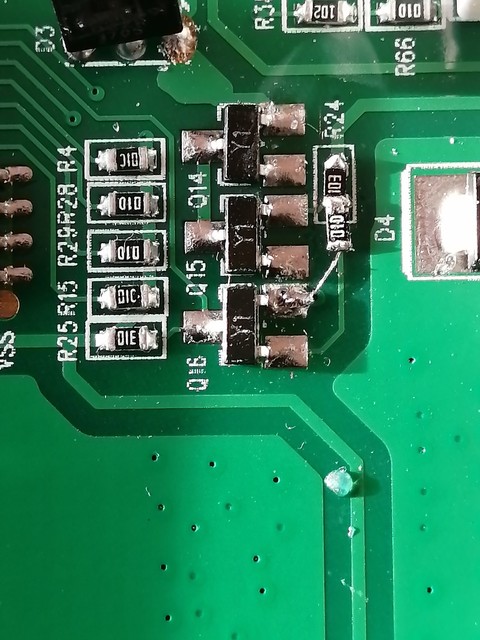

众仪的5566系列是我接触的众仪万用表中显示最稳定的一款，4位半的显示，全按键操作，方便好用，功能非常全面，而且内部还隐藏一个不错的语音播报功能，这里提供愿意开发此功能的表友具体实施方法。下面的PCB图是5566S的语音播报硬件位置图，另附了线路原理图。5566的pcb板上已留有安装位置，包括表笔插座旁边也留有轻触开关的连线弹片安装焊盘。但需要有5566S那样带开关的一条表笔，这个不知厂家是否有表笔出售。有能力的表友可以自制，或想法另设单独的开关（不如表笔上方便）。
PCB板上缺少那个100K的电阻安装位置，没有这个电阻可能有感应电压误触发播报的问题，所以厂家又架空补上了这个电阻（其实直接焊在Q16的引脚焊盘上即可，免得连线）。Q14、Q15是过压保护，我以为没有用，大家可自己分析。上图。有不明之处共同探讨。

IMG_20210203_083403.jpg 5566.png
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（15）

hc061218 数字王者 2021-2-3 11:35:16
厉害，厉害！没这表，只能看看
2021-2-3 11:35:16 回复
勇闯沙滩 数字大神 2021-2-3 13:23:14
老师的PCB放大图和原理图这回一目了然，试完了100欧可以按部就班的完成语音播报的本来面目，谢谢分享。
2021-2-3 13:23:14 回复
wgsd 楼主     数字大神 2021-2-3 13:28:43
hc061218 发表于 2021-2-3 11:35
厉害，厉害！没这表，只能看看

没有个性了，心平语和了。
2021-2-3 13:28:43 回复
wgsd 楼主     数字大神 2021-2-3 13:30:31
勇闯沙滩 发表于 2021-2-3 13:23
老师的PCB放大图和原理图这回一目了然，试完了100欧可以按部就班的完成语音播报的本来面目，谢谢分享。 ...

老师不敢当，一块玩吧。
2021-2-3 13:30:31 回复
wgh1027 数字大神 2021-2-3 13:42:04
谢谢分享
2021-2-3 13:42:04 回复
wgh1027 数字大神 2021-2-3 13:42:36
2021-2-3 13:42:36 回复
kyhwhb 数字大神 2021-2-3 13:44:40
打开ZT-5566的嗓门
2021-2-3 13:44:40 回复
wgsd 楼主     数字大神 2021-2-3 15:13:06
巍巍兴安 发表于 2021-2-3 13:44
打开ZT-5566的嗓门

保护嗓子，声音不要太大奥
2021-2-3 15:13:06 回复
kyhwhb 数字大神 2021-2-3 15:34:06
电牛蓝牙联机能打开吗
2021-2-3 15:34:06 回复
wgh1027 数字大神 2021-2-3 16:33:55
没有这个婊子，我不说话。
2021-2-3 16:33:55 回复
wgsd 楼主     数字大神 2021-2-3 18:40:37
巍巍兴安 发表于 2021-2-3 15:34
电牛蓝牙联机能打开吗

这个软件问题，你试试？
2021-2-3 18:40:37 回复
喜欢就好 数字精灵 2021-2-4 00:15:24
学习了，谢谢分享
2021-2-4 00:15:24 回复
13912217676 数字巨人 2021-2-4 08:50:36
老师的贴子让我有再次剁手的冲动哈哈
2021-2-4 08:50:36 回复
fslichong 数字王者 2021-2-5 00:13:16
没有这个表 只有默默的看看
2021-2-5 00:13:16 回复
wgh1027 数字大神 2021-2-5 22:44:16
音门大开
