修一个被2000V左右倍压电路炸机的胜利VC980万用表

发表于：2021-3-10 08:42:50 4112
万用表
主题类别: 维修
仪表品牌: 胜利（VICTOR）
显示方式: 四位半
型号或关键字: VC980

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

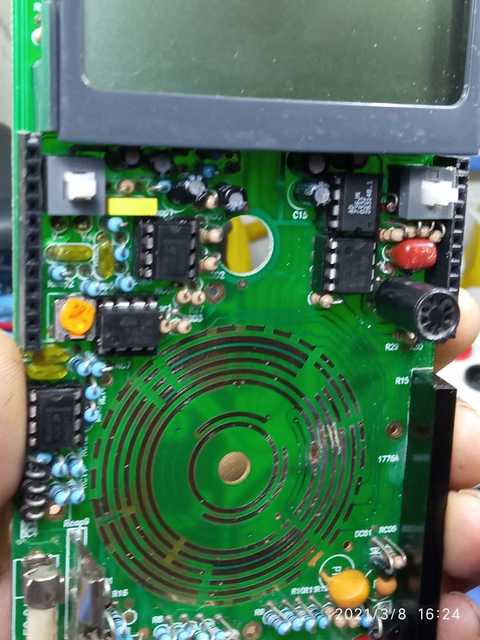

手贱用胜利VC980万用表测了高电压，由于表设计问题，造成表内打火！由于水平有限，断断续续修了好久，最主要是因为转盘PCB铜箔炸飞了好几段，感觉维修意义不大！放了一段时间，本着闲的啥疼的精神，决定修一下！不修不知道，坏了一大片！

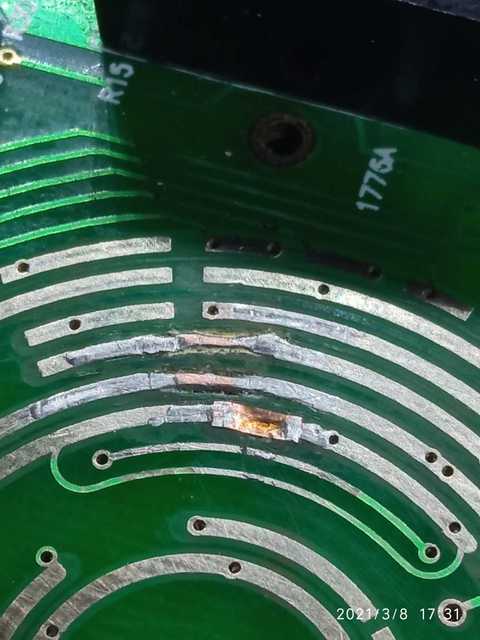

修补转盘铜箔的时候，不小心扩大了范围，还把旁边转盘铜箔划断！
修完以后，发现频率档和蜂鸣档，交流档不能用！
仔细检查后，发现转盘铜箔旁边还有一处非常细的走线的被我划断了！修复后交流档正常了！
然后还有蜂鸣档和频率档不能用，检查焊点时，发现一个运放背面引脚焊盘有一个在根部烧断了，由于以前更换过运放，引脚残留了好多焊油啥的，覆盖了焊点，一直没发现断点。修复断点后，蜂鸣档修复了！

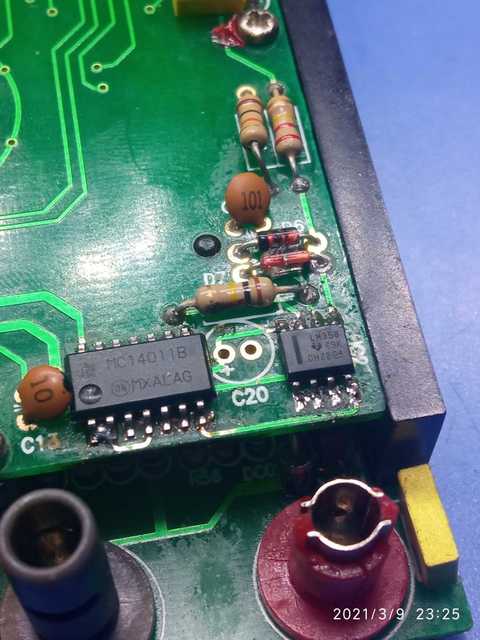

最后还剩频率档，频率档就三个芯片 7555  14011  062，更换了四五遍都没用，然后用ZTY给频率档输入信号，发现信号到了062后就没了，判断062没有工作，连着换了好几片062都不行。最后无奈换了片358，故障排除了！

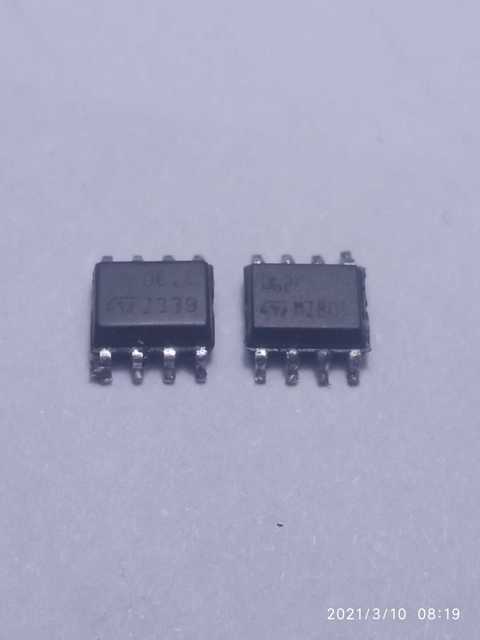

这批062一共买了5片，检查发现，只有两片能凑合当比较器用，但当放大器不行，另外3片直接是废的！假货宝害死人！

这表测高压，坏了一大堆元件！PCB多出炸断！我挺讨厌这种直插元件的。有些元件尤其是电阻引脚挨得太近，很容易短路或者放电！
以下程序自动插入未在内容中添加的图片或附件
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（11）

43545 管理员 2021-3-10 09:19:21
炸机后，给了你展示维修的机会，体现出你维修水平的高超
2021-3-10 09:19:21 回复
hc061218 楼主     数字王者 2021-3-10 10:10:51
43545 发表于 2021-3-10 09:19
炸机后，给了你展示维修的机会，体现出你维修水平的高超

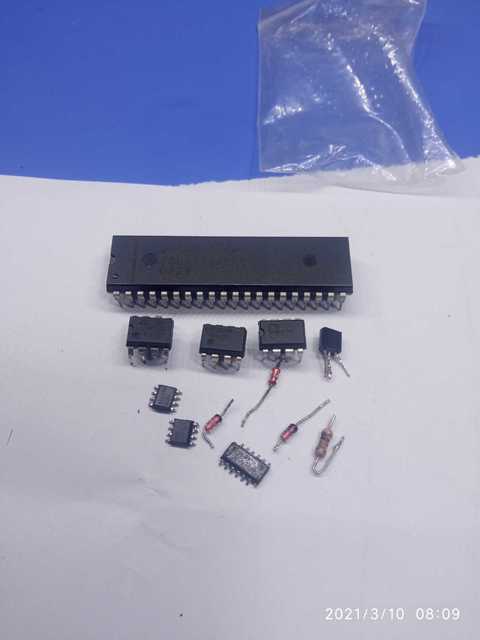

这不需要维修技术，我的水平真要有故障我也查不出来，我是把板子上的芯片全换了！哈哈，没看我所有芯片都加了IC插座吗？就是为了方便更换
