调校一下5566S的电压档

5566S万用表的稳定性不错，精度也在指标以内，但感觉还是可以校的更精确点，于是就把电压档调校了一下，这样精度由0.05%提高到了0.03%，看着能舒服一些。这个0.03%的误差主要来自线性误差，不知是芯片问题还是外围器件配置问题，待高手改进吧。

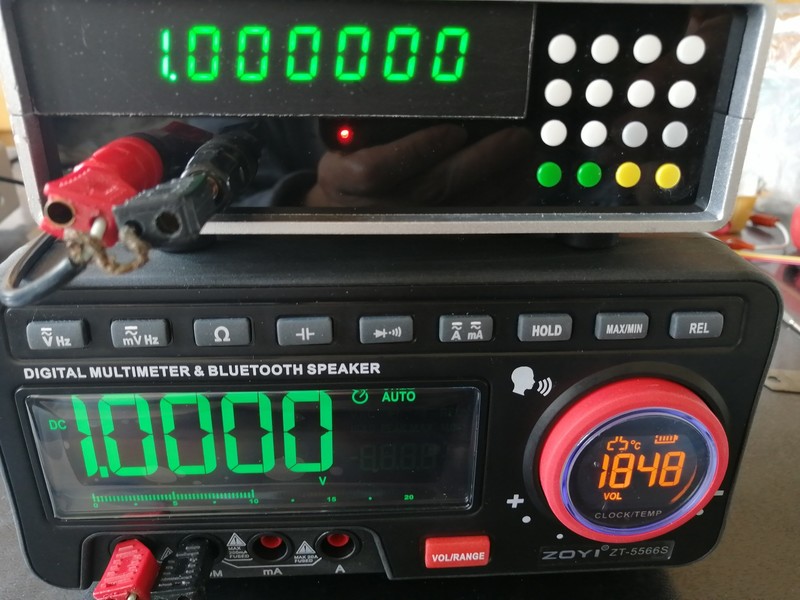

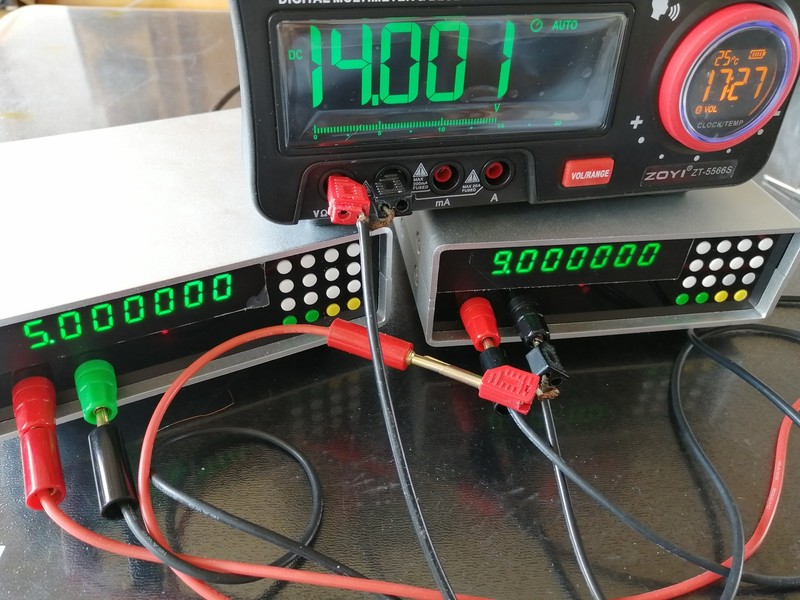

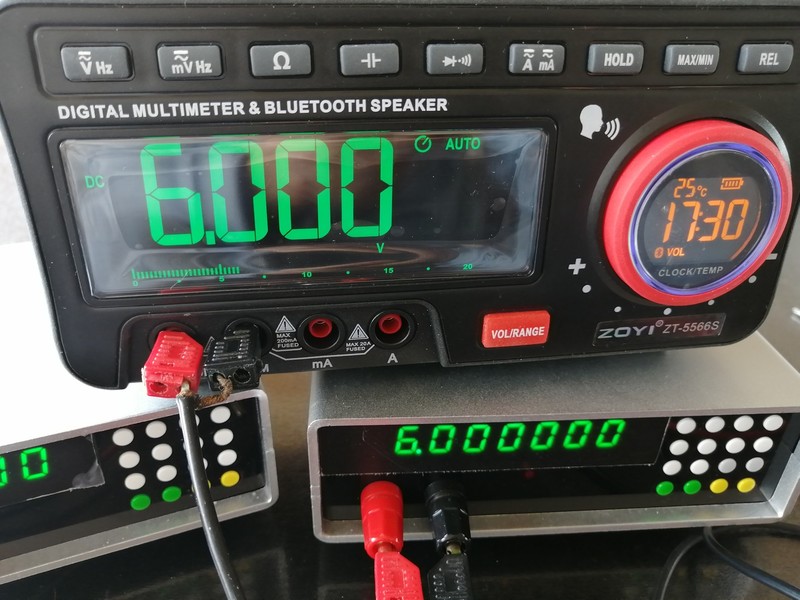

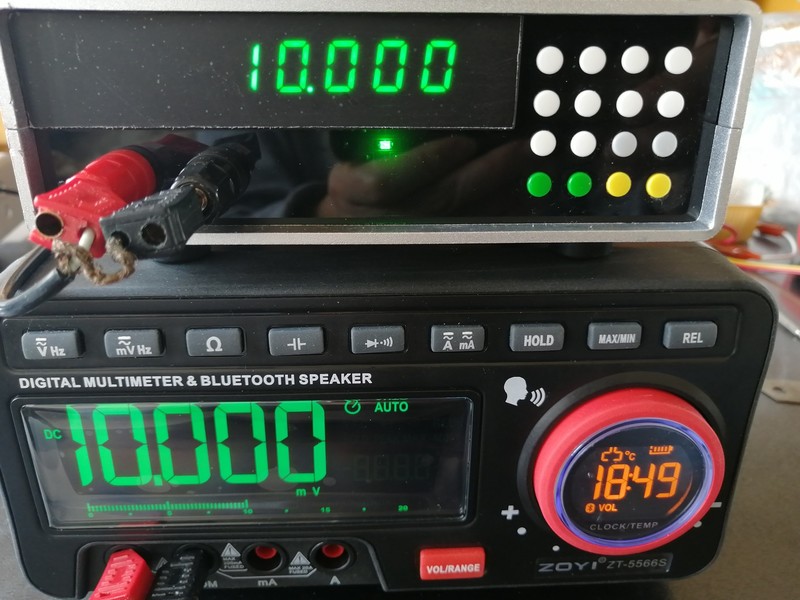

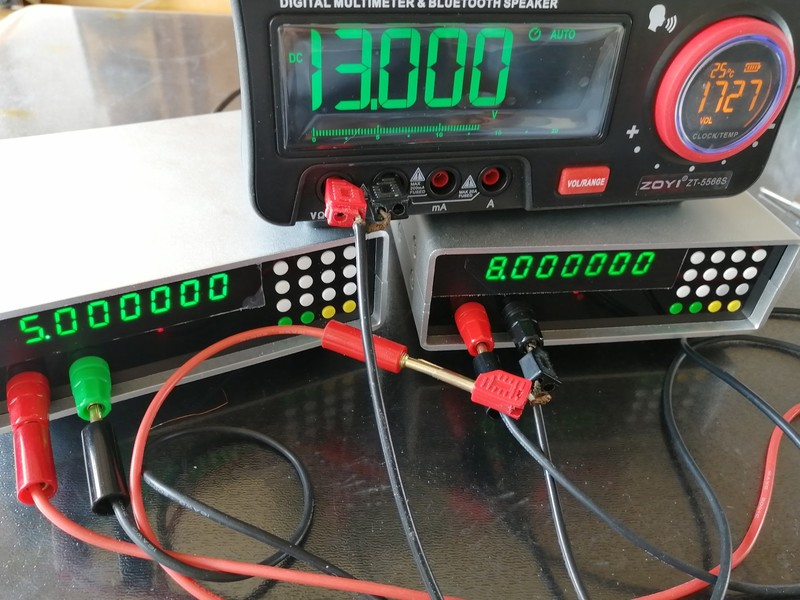

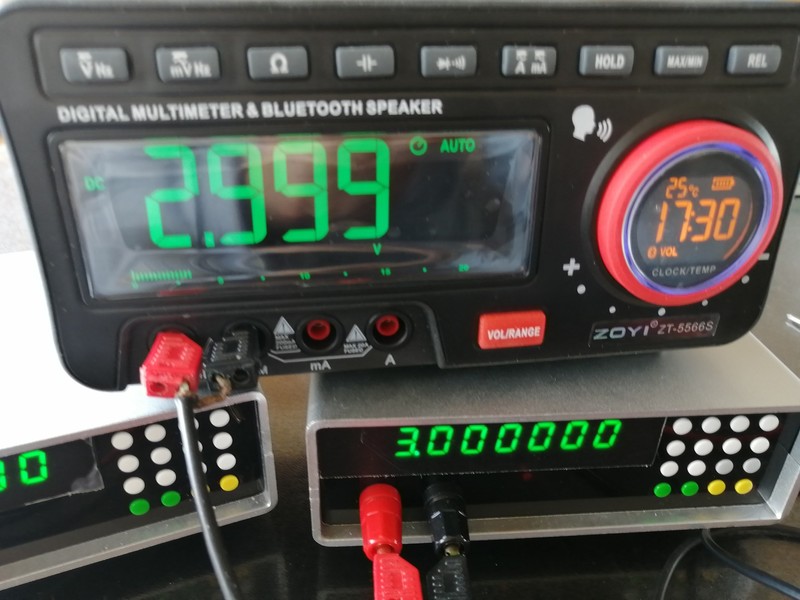

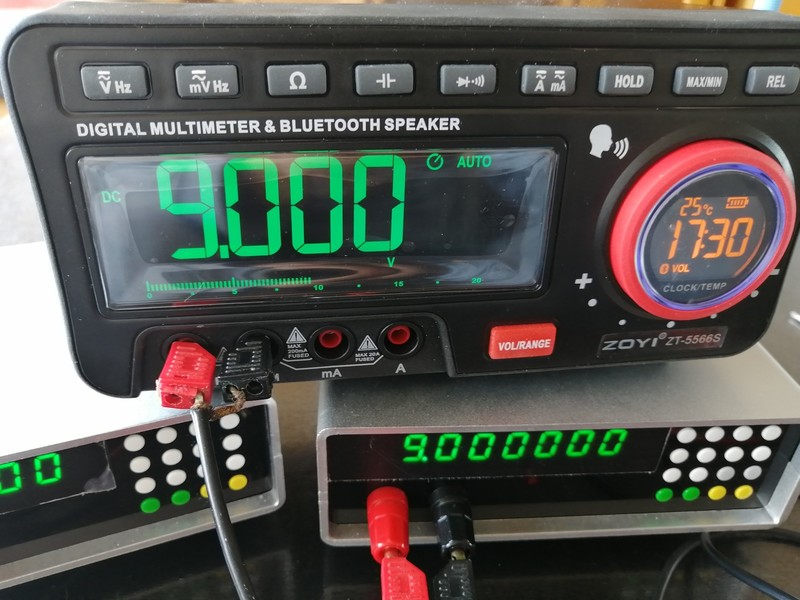

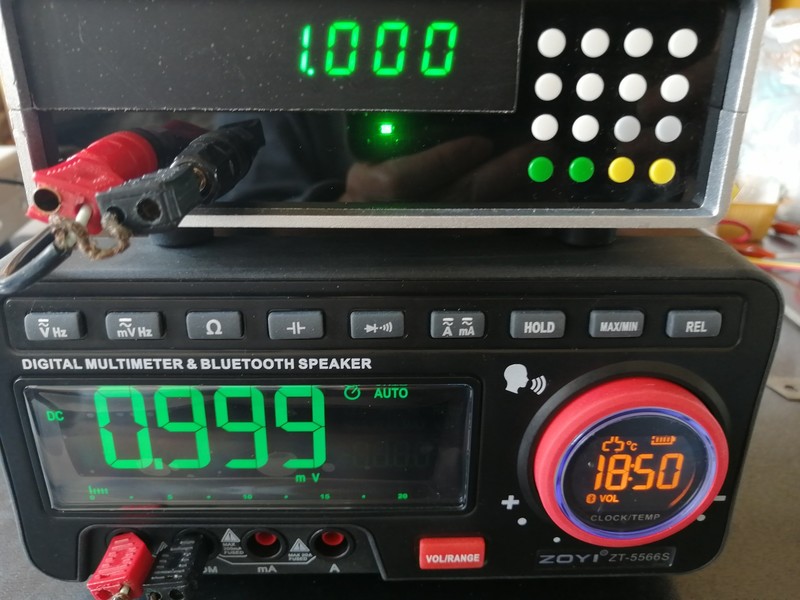

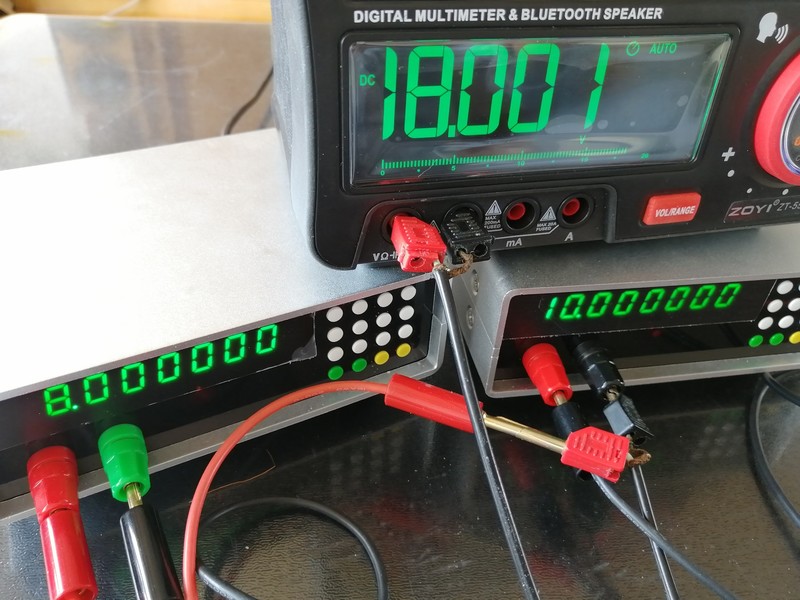

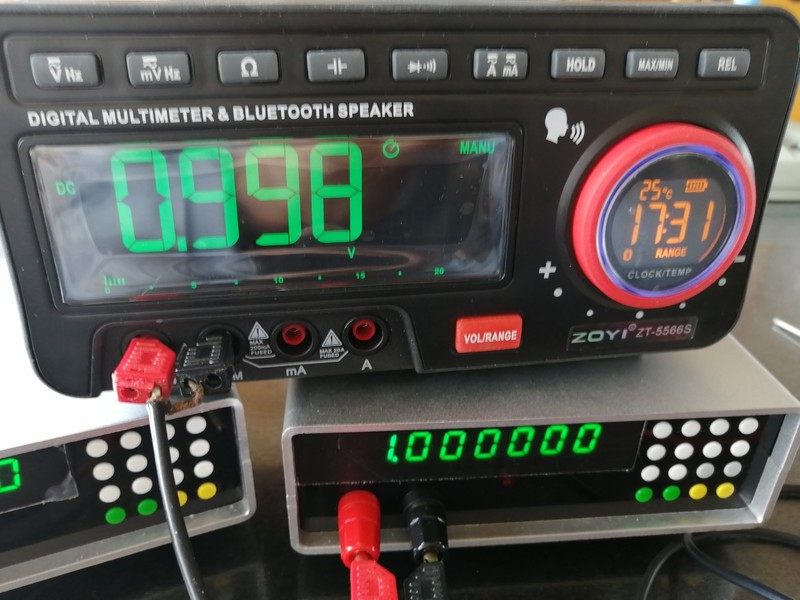

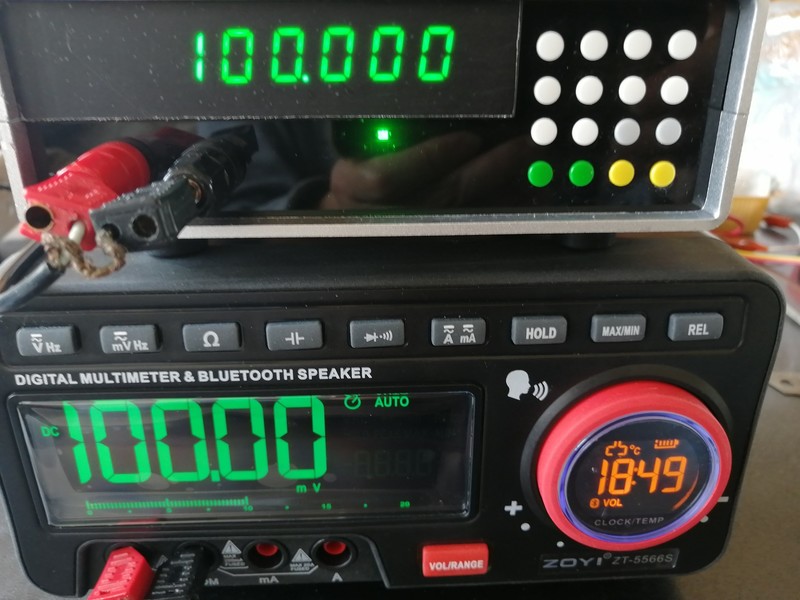

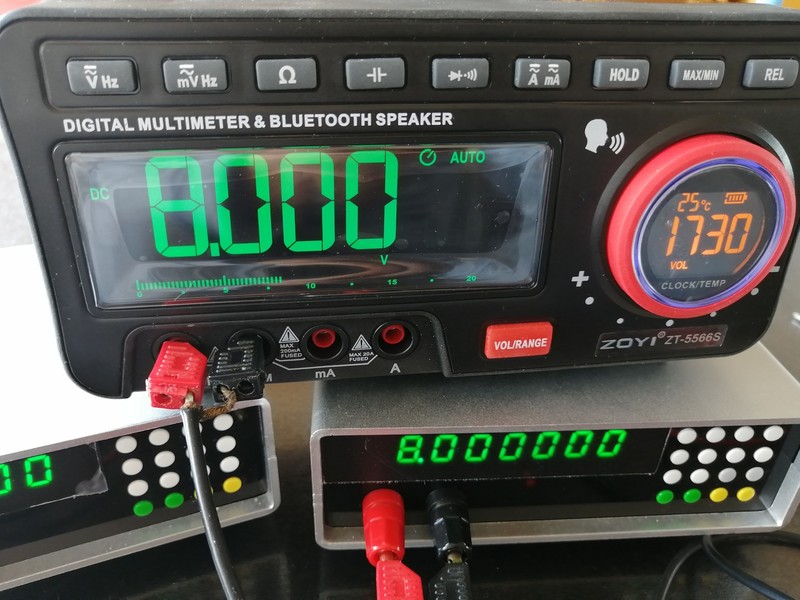

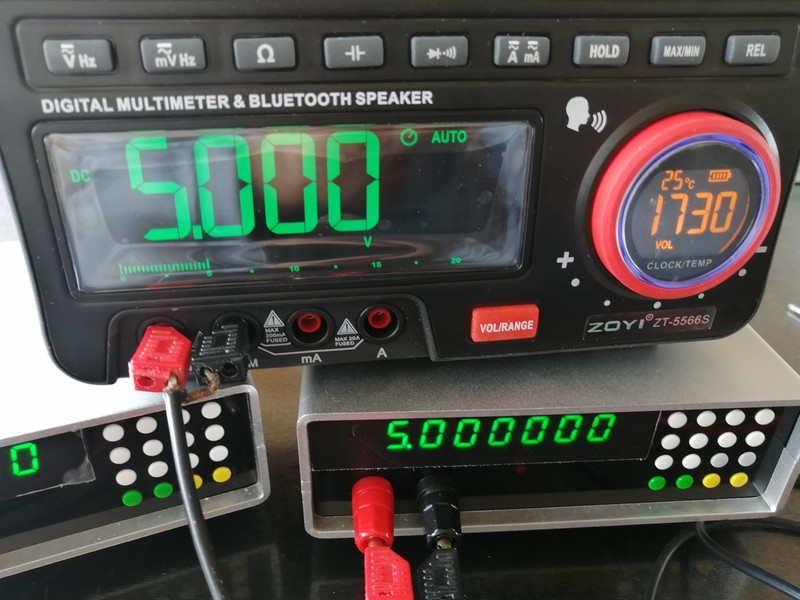

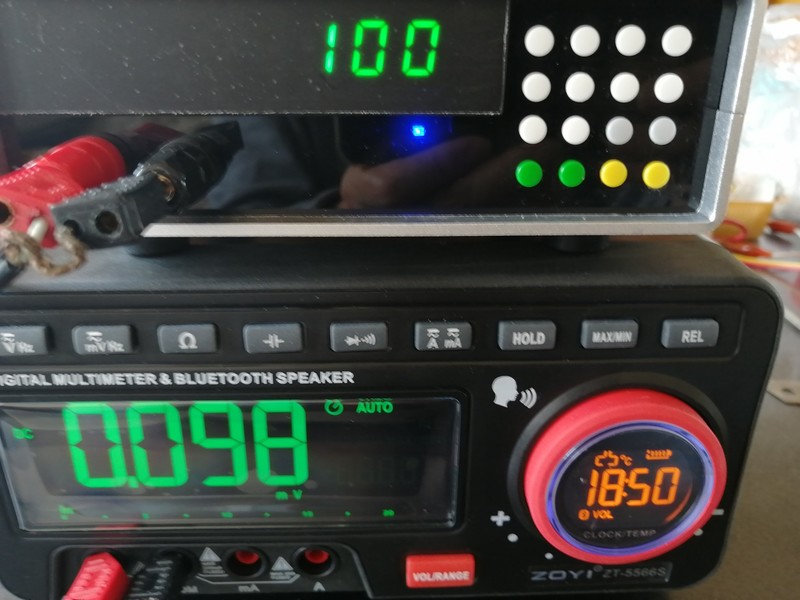

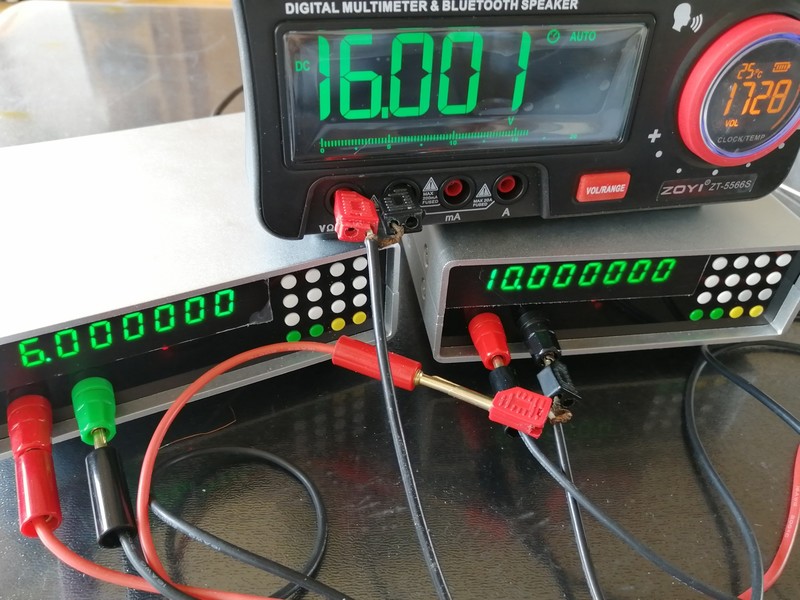

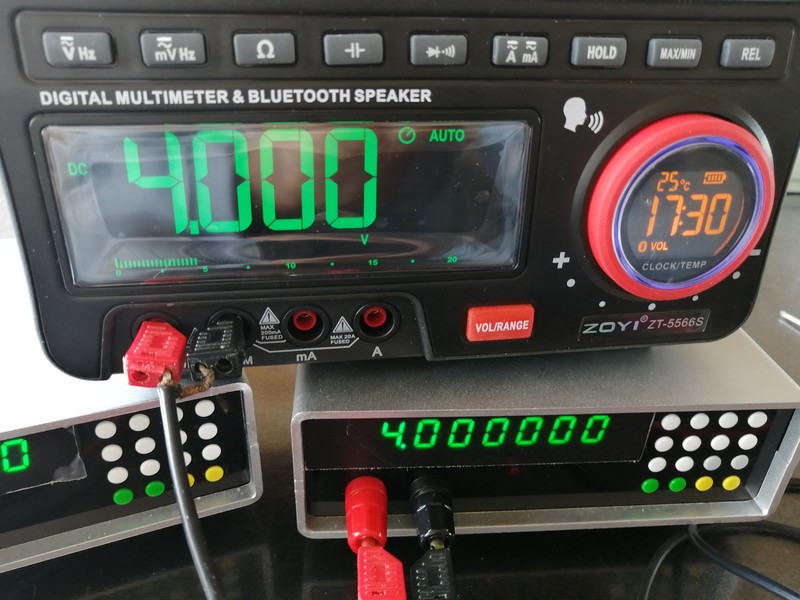

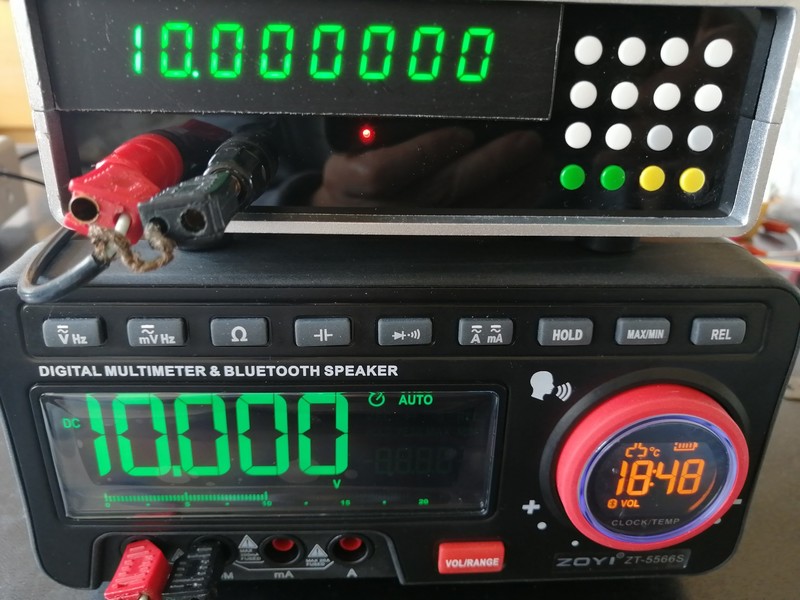

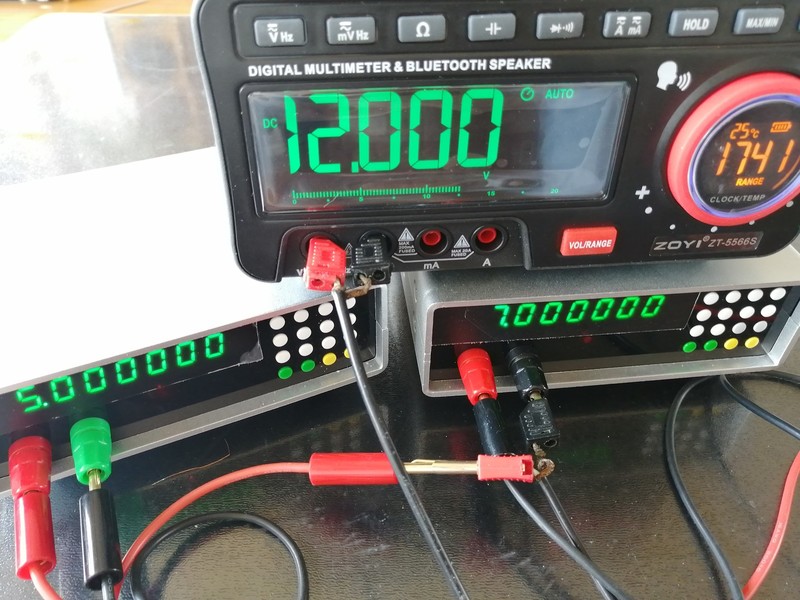

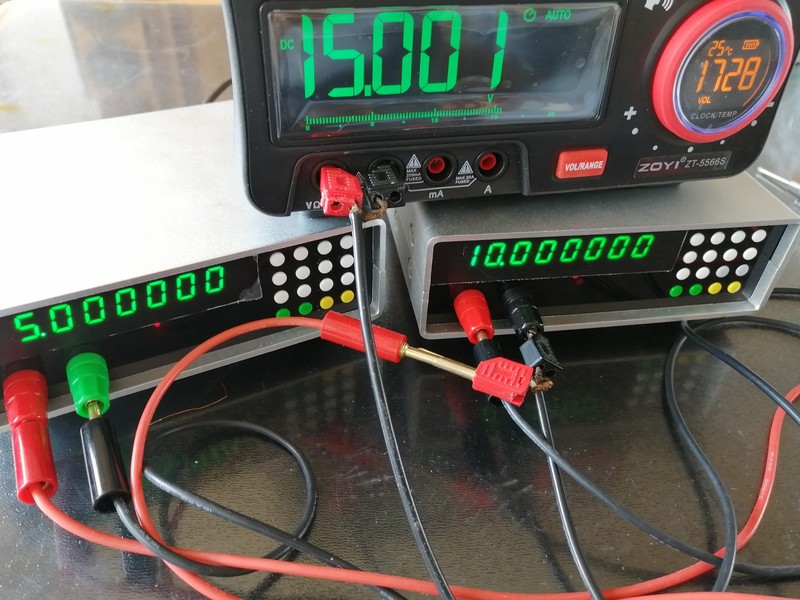

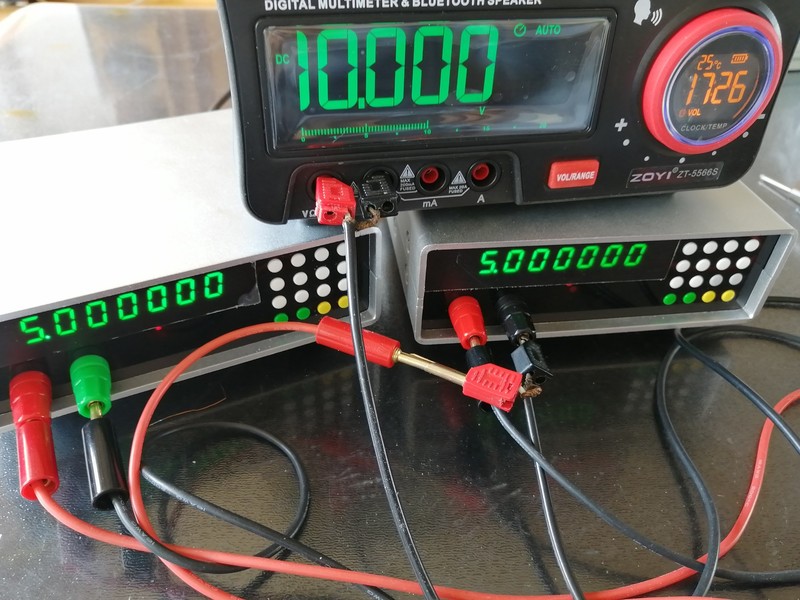

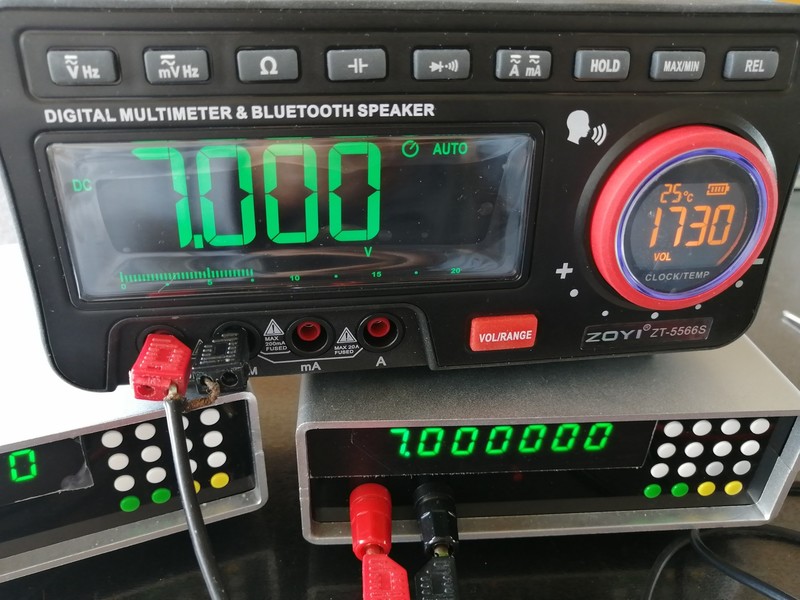

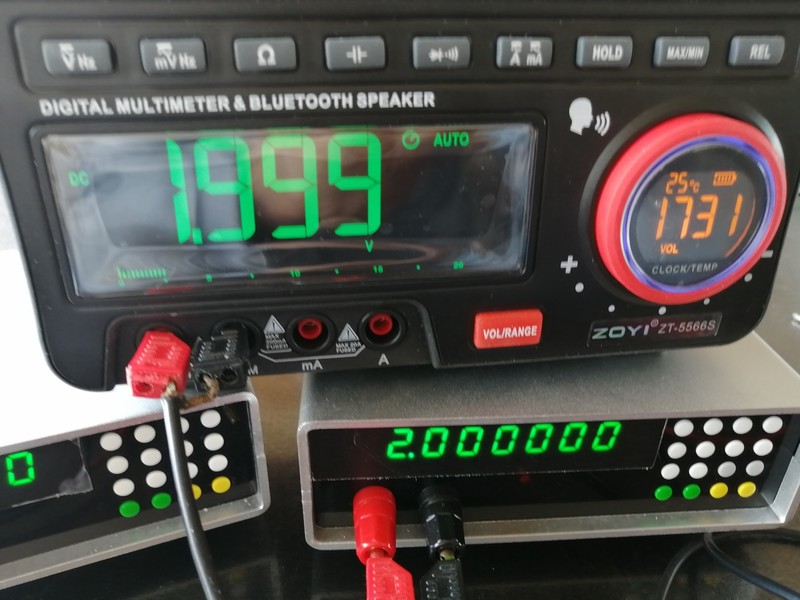

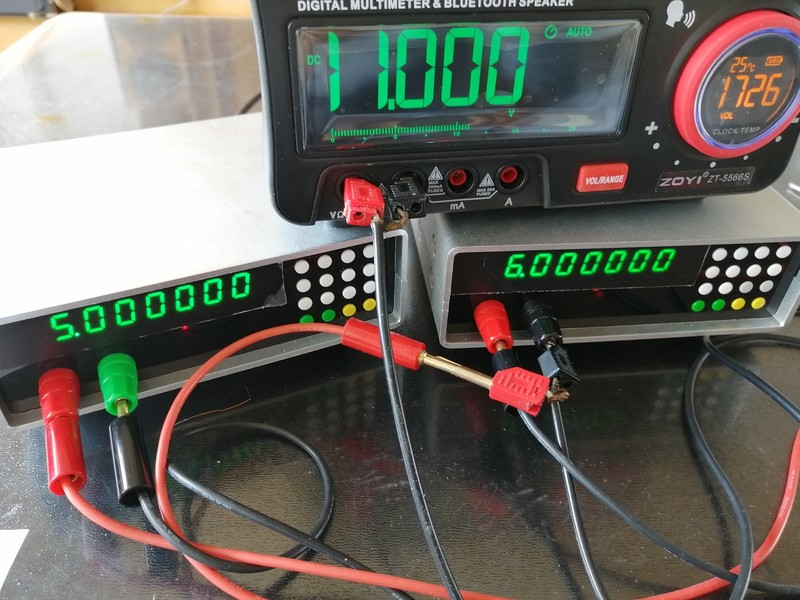

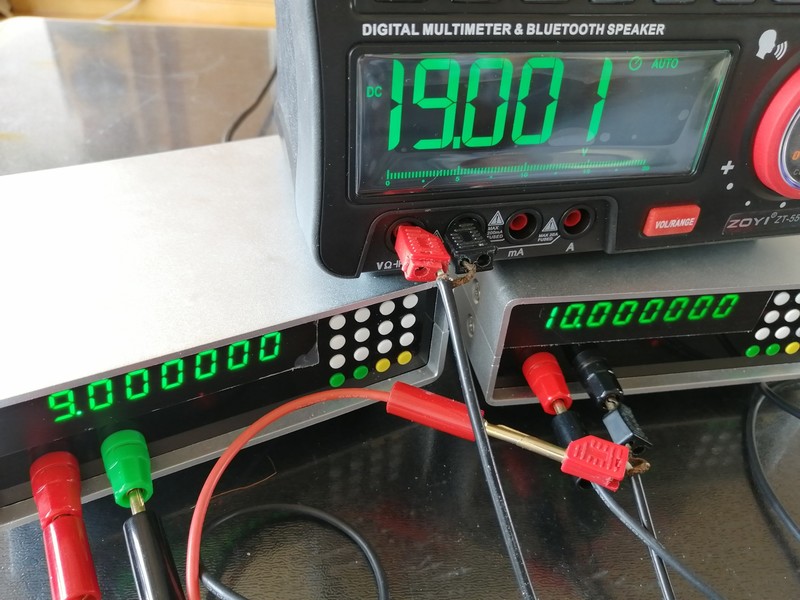

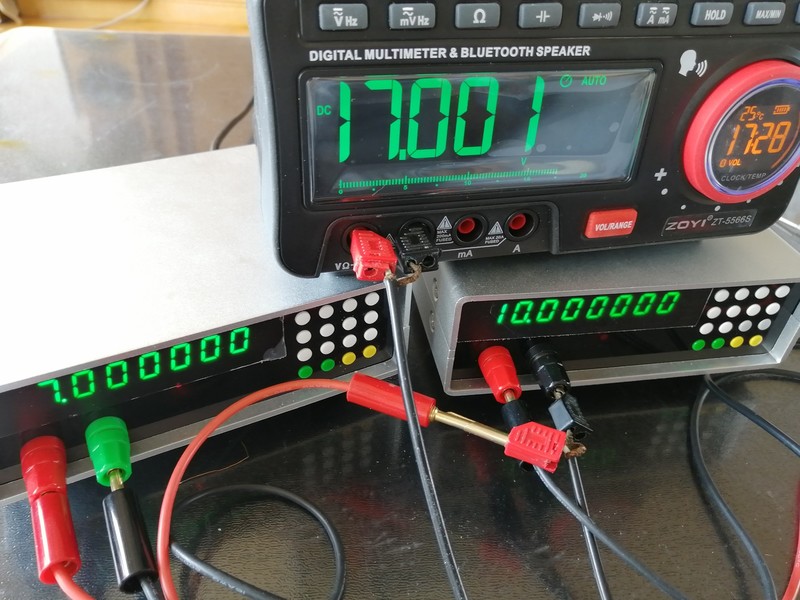

下面是19.999V电压档的线性测试。

那个源居然可以这样玩

ksj197706 发表于 2021-5-19 17:34
那个源居然可以这样玩

人多力量大

高手啊！分享一下校准方法可以吗？手头的5566S直流线性不是很好

虽然是台表，你也不能真让它干台表的事！ 这精度可以了！

13912217676 发表于 2021-5-19 20:11
高手啊！分享一下校准方法可以吗？手头的5566S直流线性不是很好

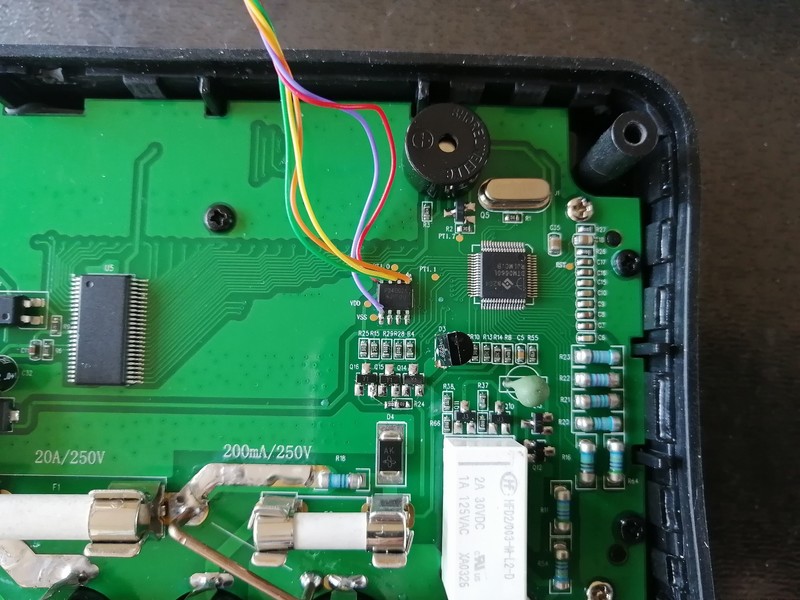

板上没发现24C02的W引脚短路焊点，所以我也没有去短路它，直接连线，单片机改存储的24C数据。先要调准基本档（百毫伏档），22H，23H。然后伏档eaH，ebH。再十伏档ecH，edH。每档调前面的数据即可，如调解范围不够，再调后面的数据。

hc061218 发表于 2021-5-19 20:40
虽然是台表，你也不能真让它干台表的事！ 这精度可以了！

扛着将军的标牌，干小兵的活

你这是来晒小基准的啊，羡慕死了

晒小基准----不错。

西林迷 发表于 2021-5-19 22:20
你这是来晒小基准的啊，羡慕死了

用可调电源对比你认可吗。

勇闯沙滩 发表于 2021-5-20 07:00
晒小基准----不错。

档上基准还得上台表，又会说晒台表，难啊。

wgsd 发表于 2021-5-19 21:11
板上没发现24C02的W引脚短路焊点，所以我也没有去短路它，直接连线，单片机改存储的24C数据。先要调准基 ...

谢谢老师指点！此法真是高啊，改天有空试试。好羡慕你那高精准的源！

wgsd 发表于 2021-5-20 08:42
档上基准还得上台表，又会说晒台表，难啊。

哈哈哈，幸福的烦恼啊
