优利德UT61B万用表校准电位器校准方法

*发表于：2021-5-30 17:36:07* 6233 来自手机 · 发表于：2021-5-30 17:36:07

您需要登录才可以下载或查看，没有账号？立即注册

x

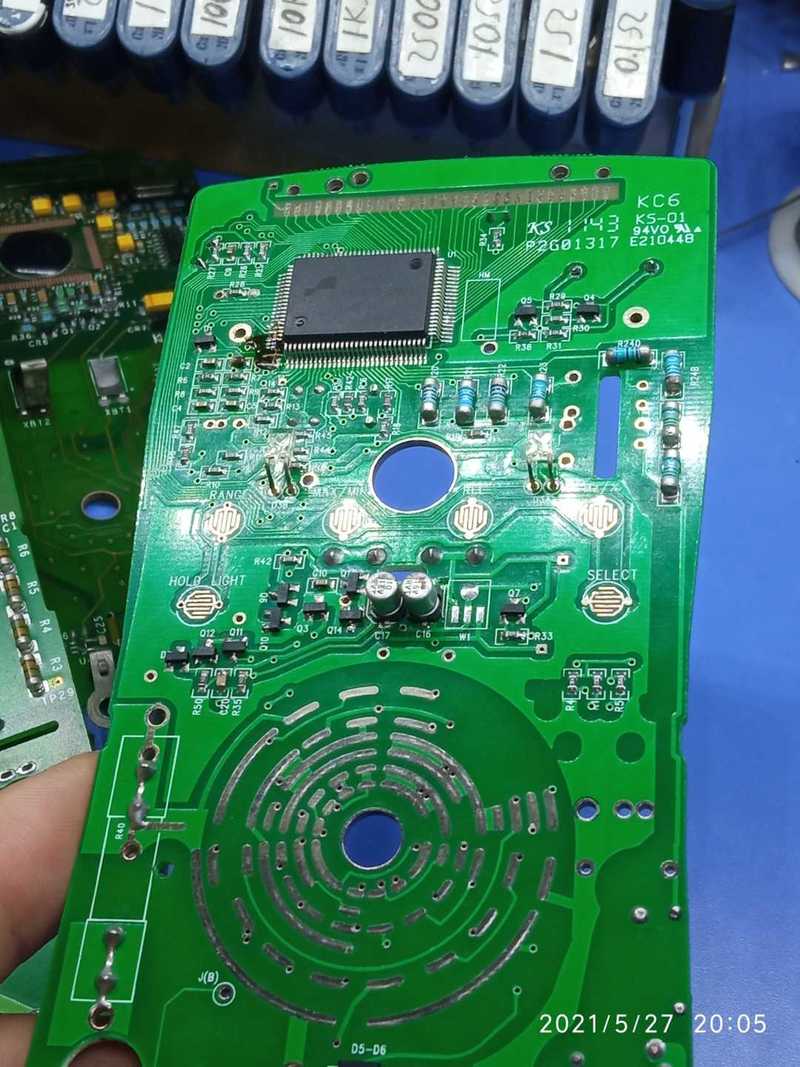

淘了个不开机的优利德UT61B，果不其然主控芯片FS9922挂了，电源芯片也被拆掉了，焊上两个二极管不知咋想的！
芯片几十大洋！修完成本跟买好的差不多了！

然后就是校准，网上没查到校准方法！

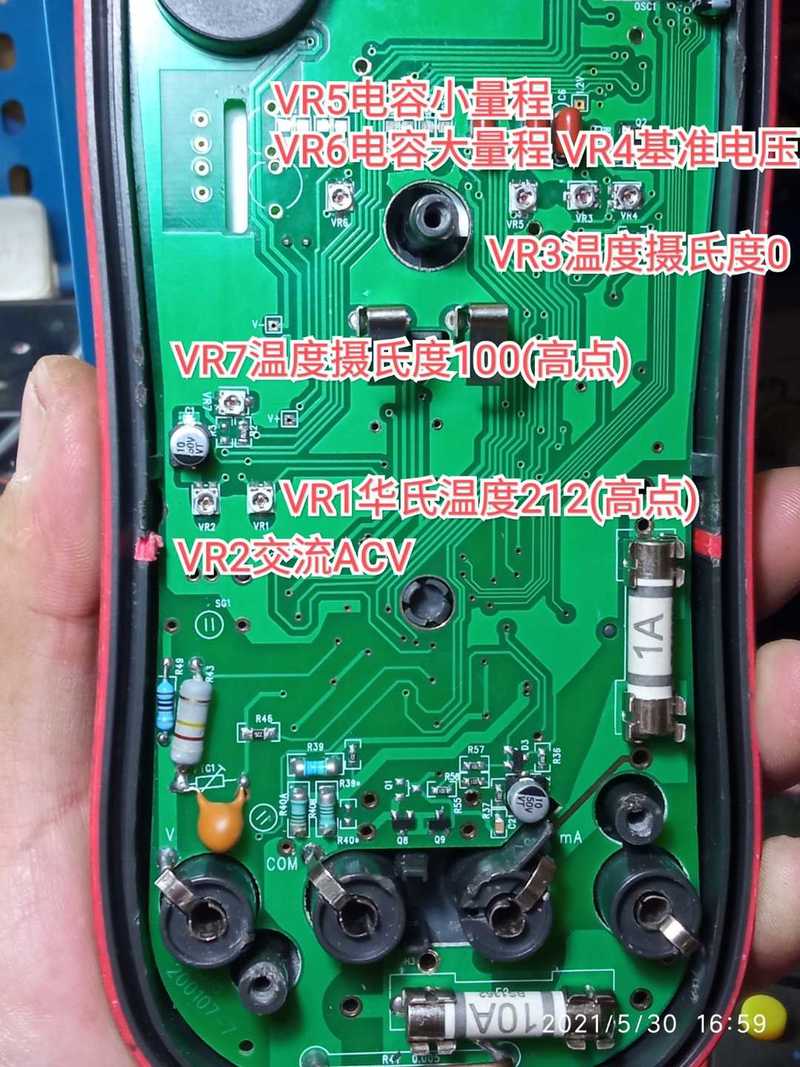

自己摸索着把电位器的功能基本摸清了！供大家参考！
这表电压档精度不是很好，感觉分压电路精度很差！

HD123 · 2021-5-30 17:59:36

整天都搞些垃圾U表来玩，不知道你咋想的？{:9001:}

wgsd · 2021-5-30 18:00:40

换芯手术不错，VR太多了。

hc061218 · 2021-5-30 19:05:07

HD123 发表于 2021-5-30 17:59
整天都搞些垃圾U表来玩，不知道你咋想的？{:9001:}

胜利又不是没搞过玩腻了罢了哈哈

duron_ff202006 · 2021-5-30 19:06:27

玩没有对错之分，玩表也如此，AK47的发明者也不是专业教授，因为喜欢钻研就发明了世纪名器。不会修，好样的！

HD123 · 2021-5-30 19:06:53

hc061218 发表于 2021-5-30 19:05
胜利又不是没搞过玩腻了罢了哈哈

收点高端的来玩

hc061218 · 2021-5-30 19:08:59

wgsd 发表于 2021-5-30 18:00
换芯手术不错，VR太多了。

别提了，第一次焊芯片方向反了，洗完板子发现不对，又拆了重焊，结果弄掉一个焊盘，飞了根线！

hc061218 · 2021-5-30 19:33:25

duron_ff202006 发表于 2021-5-30 19:06
玩没有对错之分，玩表也如此，AK47的发明者也不是专业教授，因为喜欢钻研就发明了世纪名器。不会修，好样的 ...

多谢鼓励！哈哈

wgh1027 · 2021-5-30 19:34:24

谢谢分享

wgh1027 · 2021-5-30 19:35:03

技术活手艺不错

wgsd · 2021-5-30 20:37:36

hc061218 发表于 2021-5-30 19:08
别提了，第一次焊芯片方向反了，洗完板子发现不对，又拆了重焊，结果弄掉一个焊盘，飞了根线！ ...

哈哈，错几次才能认真。

hobbya · 2021-5-30 21:15:40

偶尔挑战大脑和手艺确实不错，满足感更高。

13912217676 · 2021-5-30 22:47:32

生命不息，折腾不止！虽然有时候维修的成本往往会高于产品价值，但成就感也会让我们流连忘返

勇闯沙滩 · 2021-5-31 06:08:00

这样搞很好，也是技术。

wgsd · 2021-5-31 07:28:24

支持折腾，经验是不能用金钱来衡量的。

ksj197706 · 2021-5-31 15:43:34

不错，不错很好的资料，

乐在其中110 · 2021-6-2 23:55:36

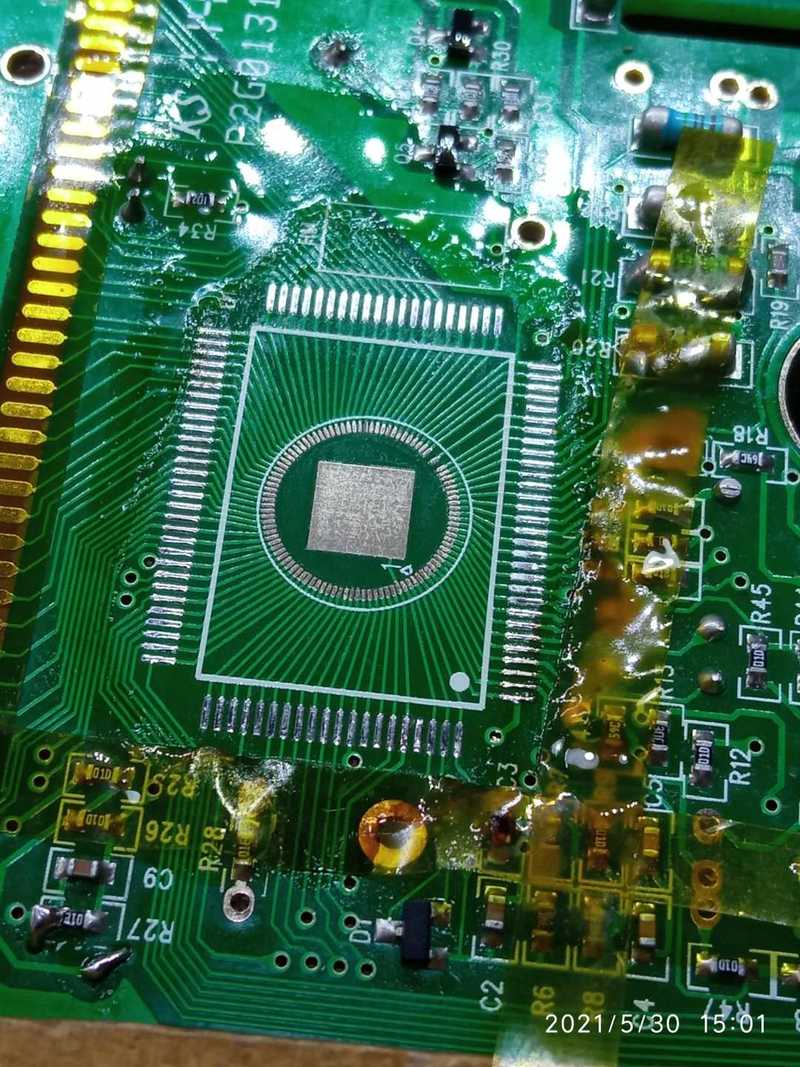

主芯片焊盘清理的真干净，赞一个。

wgh1027 · 2021-6-3 20:44:33

有电位器校准还是很方便的
