优利德UT890C+ UT890D校准方法分享！

发表于：2021-6-6 23:30:36 4043
万用表
主题类别: 校准_调试
仪表品牌: 优利德（UNI-T）
显示方式: 6000字
型号或关键字: UT890

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
进入校准的方法如下！

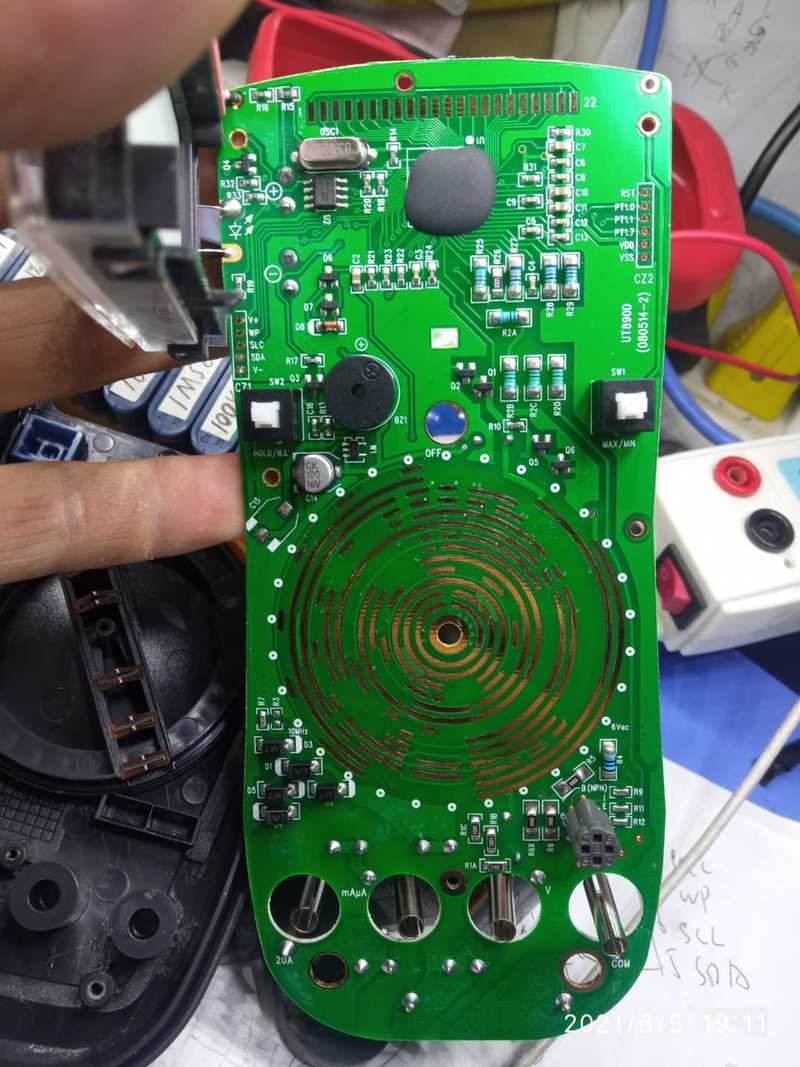

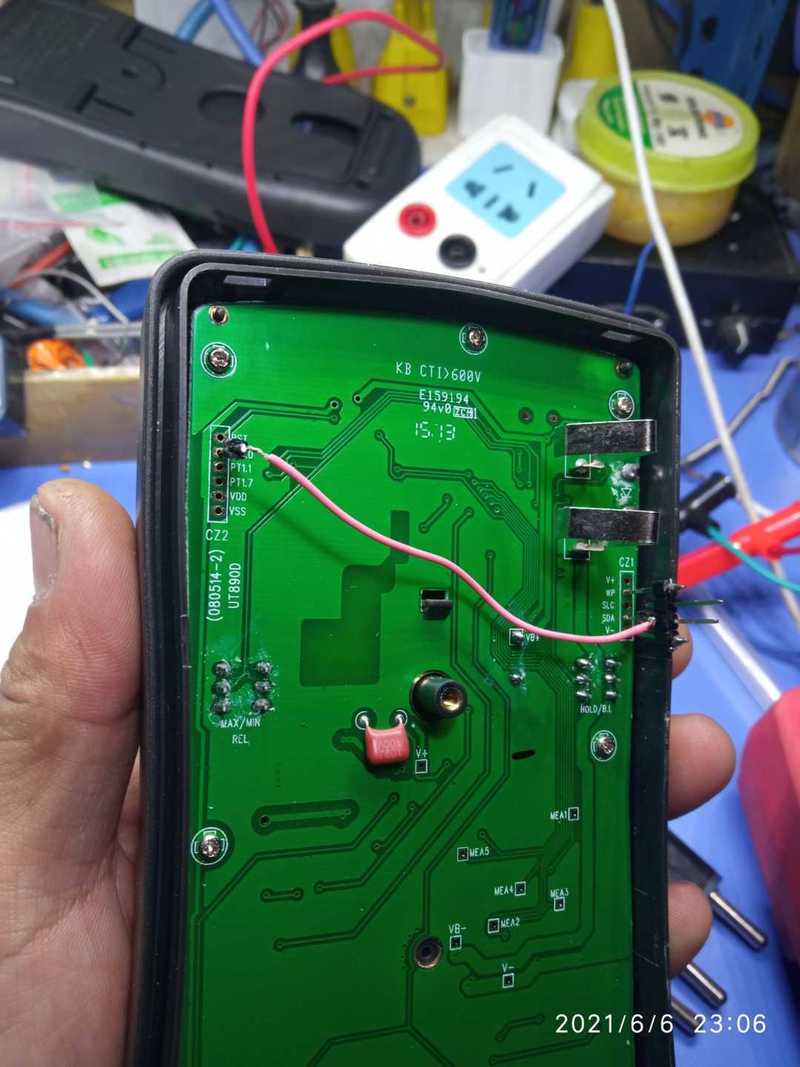

1.短接WP和V-跳线，好像这样可以解除存储器写保护，不短接的话，校准值无法保存！
2.短接PT1.0和SDA(PT1.5)
3.按住蓝色按键，开机！

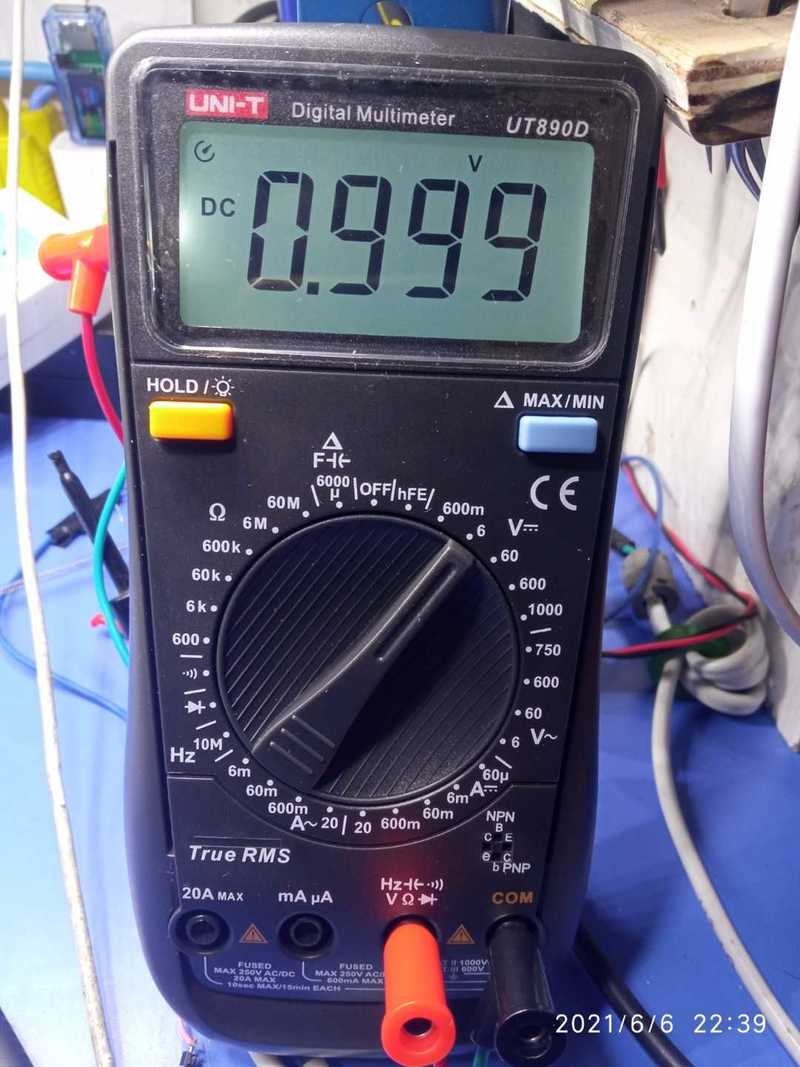

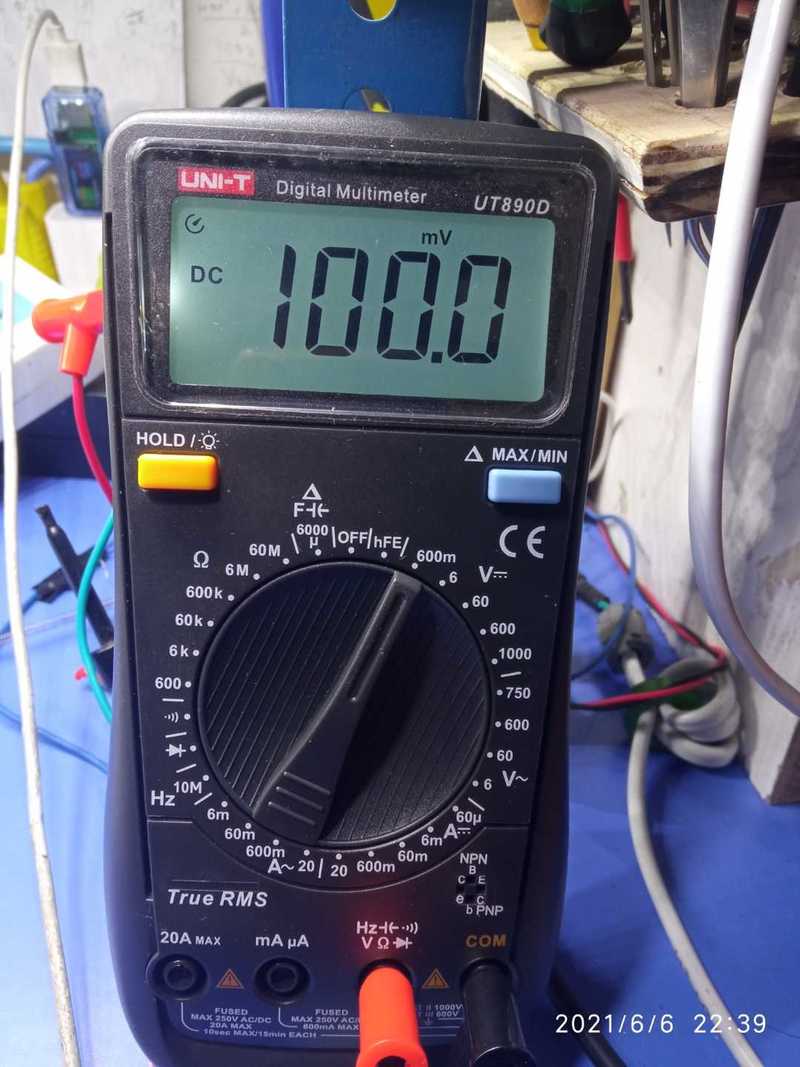

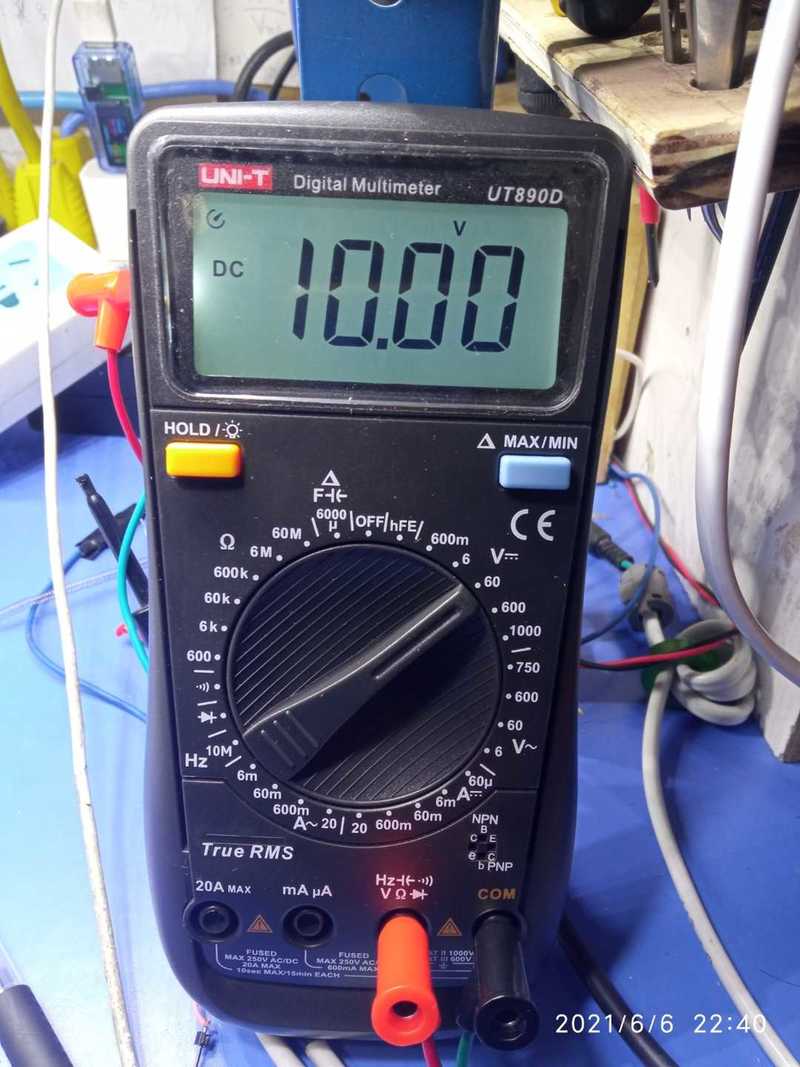

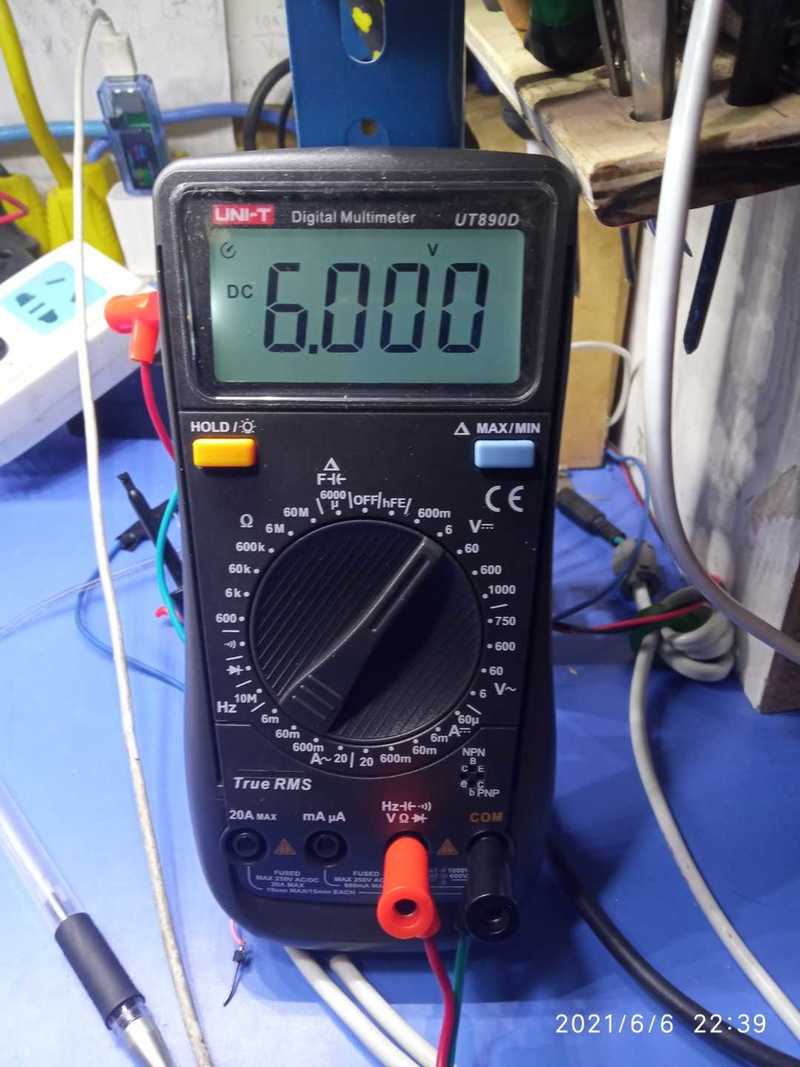

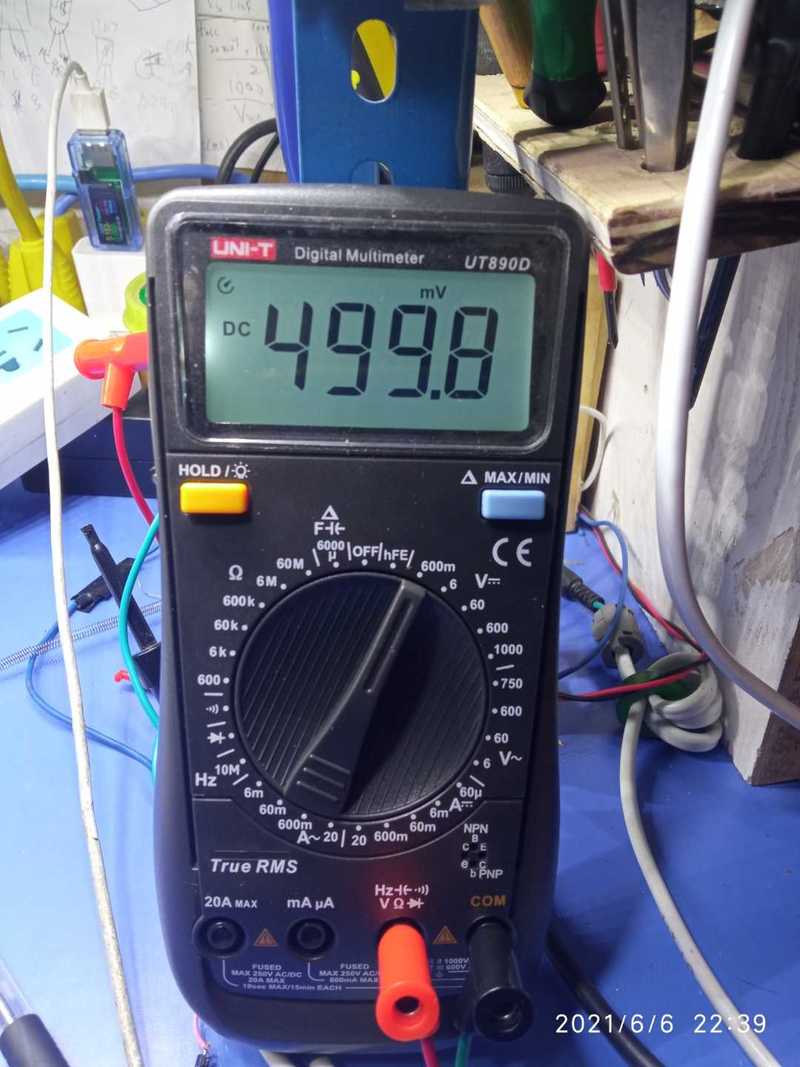

开机后进入一个自检过程，等待片刻，会进入mV档，此时，输入mV电压信号，并不能显示，方法就是比如转到6V档，再转回600mv档，此时，可以输入100倍数的mV信号，我输入的是500mV，按黄色键读数会减小10mV，按蓝色键会增大10mv。增大或者减小显示值自动取整！比如开始读数是500.9mv，按了黄色键会变成500.0mV，再按一次黄色键会变成490.0mV，校准mv后，其它量程也变的很准了！
电阻档校准，方法类似，标准时，开机打到电阻档，貌似只有60K量程可以校准！只有60K开路显示O.L，其它量程不是显示全零就是显示.OL，显示不了O.L
没办法，我只用10K标准电阻校准了60K档！而且，60K准了，对其他档位没有影响！(这个有点类似UT139只能校准200K一样)

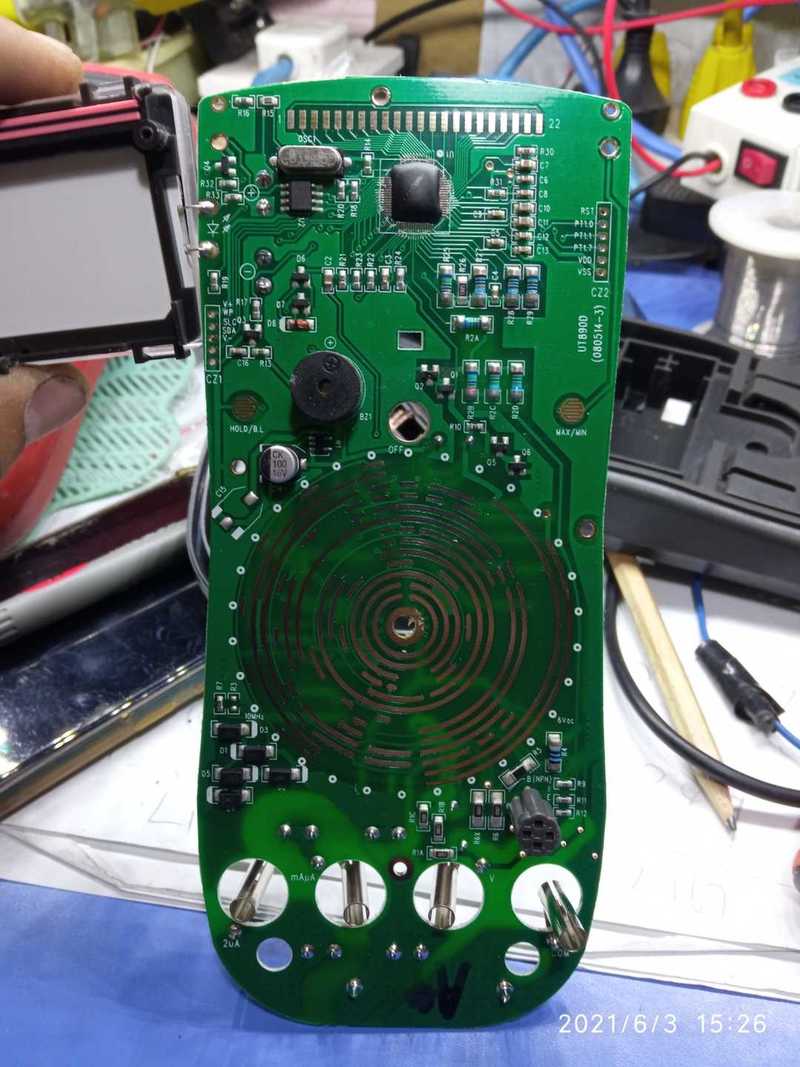

本校准方法其实就是参考了UT139的闭壳校准方法，139是按住RANGE和REL开机，我对应手册找出RANGE和REL对应的I/O端口(PT *.*)，找到890上对应的按键和跳线！

另外这个表的存储芯片容量很大，数据也比一般的0660的表大很多！
以下程序自动插入未在内容中添加的图片或附件
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（9）

w36936951 数字奇才 2021-6-7 04:54:24
学习了，谢谢分享{:9007:}
2021-6-7 04:54:24 回复
勇闯沙滩 数字大神 2021-6-7 05:58:24
留着备用，谢谢。
2021-6-7 05:58:24 回复
wgsd 数字大神 2021-6-7 10:47:33
不错不错。
2021-6-7 10:47:33 回复
wgh1027 数字大神 2021-6-7 11:14:13
谢谢分享楼主辛苦啦！
2021-6-7 11:14:13 回复
cdxhw 数字小子 2021-11-2 18:07:12
这个表我有几百个，精度一般都可以，就是牛屎芯片，坏了就只有丢
2021-11-2 18:07:12 回复
wgh1027 数字大神 2021-11-21 14:12:00
cdxhw 发表于 2021-11-2 18:07
这个表我有几百个，精度一般都可以，就是牛屎芯片，坏了就只有丢

几百个好评
2021-11-21 14:12:00 回复
做个好梦 数字梦想家 2022-9-3 15:45:41
厉害，这也能自己摸索到
2022-9-3 15:45:41 回复
sasasa148 数字探长 2022-9-3 19:19:22
谢谢分享
2022-9-3 19:19:22 回复
atz123 数字王者 2022-9-3 20:18:12

谢谢分享
2022-9-3 20:18:12 回复
