ZT-Y输出波形

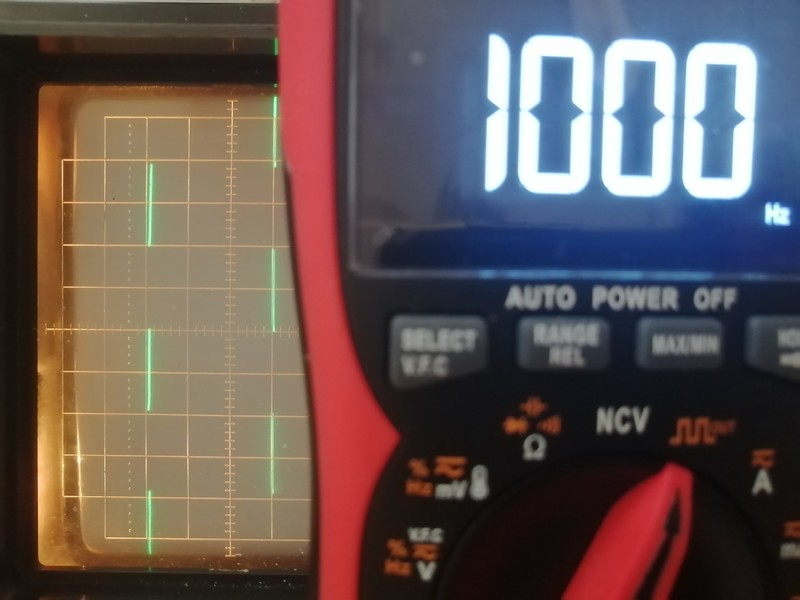

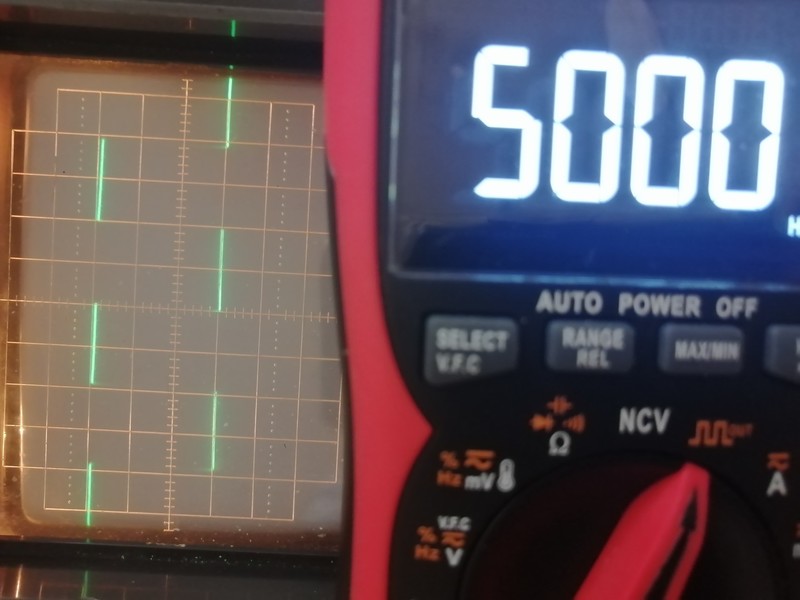

看看ZT-Y的输出波形，最高5KHz。

想办法再扩展到10K

HD123 发表于 2021-6-13 14:28
想办法再扩展到10K

没有用处，信号发生器完胜。

不错。有模拟示波器的都是老江湖了

13912217676 发表于 2021-6-13 17:43
不错。有模拟示波器的都是老江湖了

哈哈，困难户的标签。

谢谢分享！

谢谢分享

波形不错哦

借楼用一下喽，不想起贴，我也测量一下波形，上图。

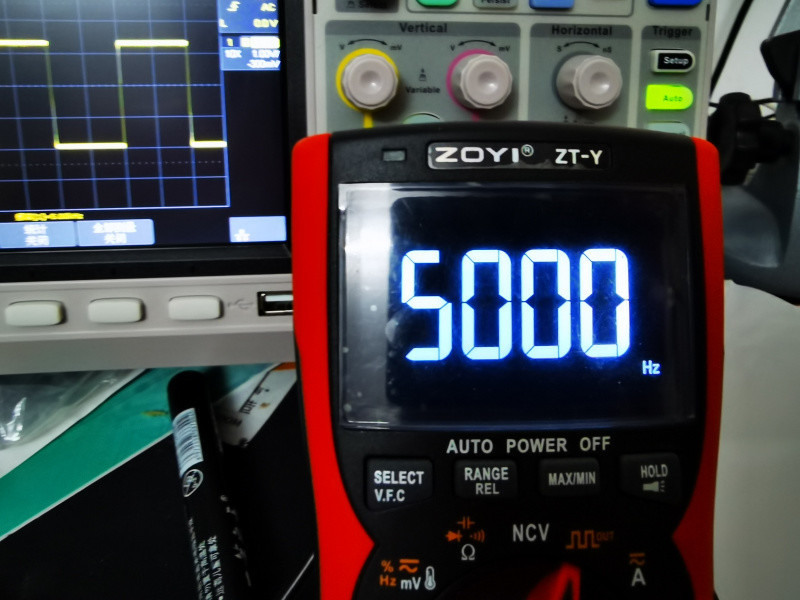

万用表输出

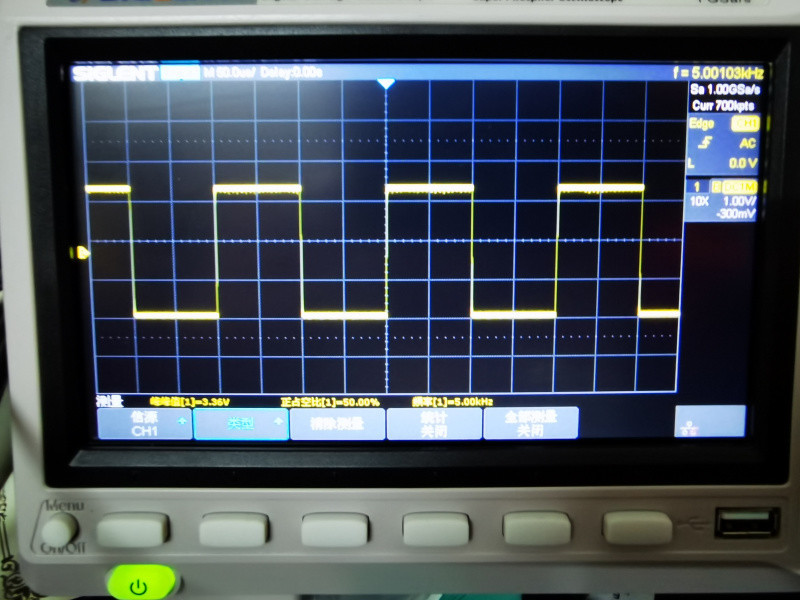

输出的波形，方波，占空比，50%

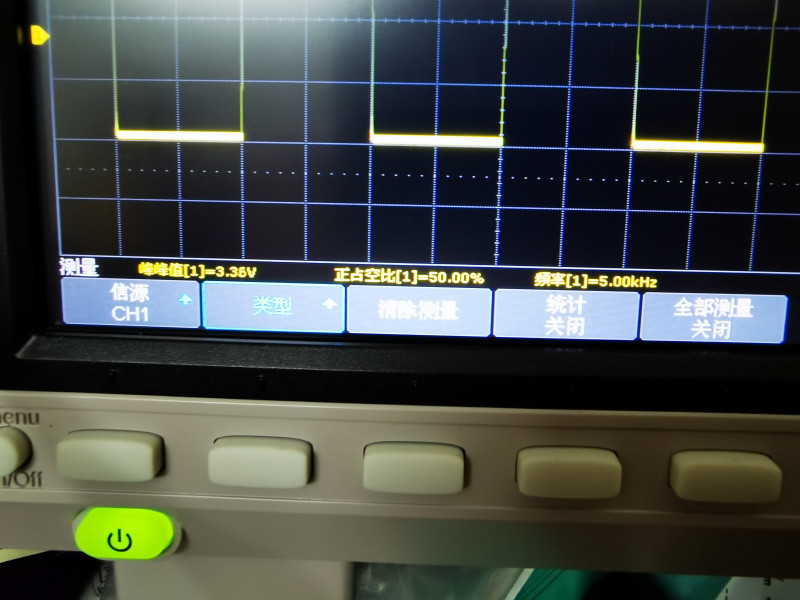

输出，峰峰值3.36Vpp，正占空比 50%，频率5.00K.....

这是比波形呀。

勇闯沙滩 发表于 2021-6-14 05:58
这是比波形呀。

普通示波器，数字的优点是体积小，有抓取功能，可以把信号存储起来。模拟的优点是显示速率和精度高，可以观看到突发信号的细微变化，显示观看效果更胜一筹。

什么型号的示波器？探头补偿似乎有瑕疵？

qjf11 发表于 2021-6-14 11:12
什么型号的示波器？探头补偿似乎有瑕疵？

怎么看出补偿问题？

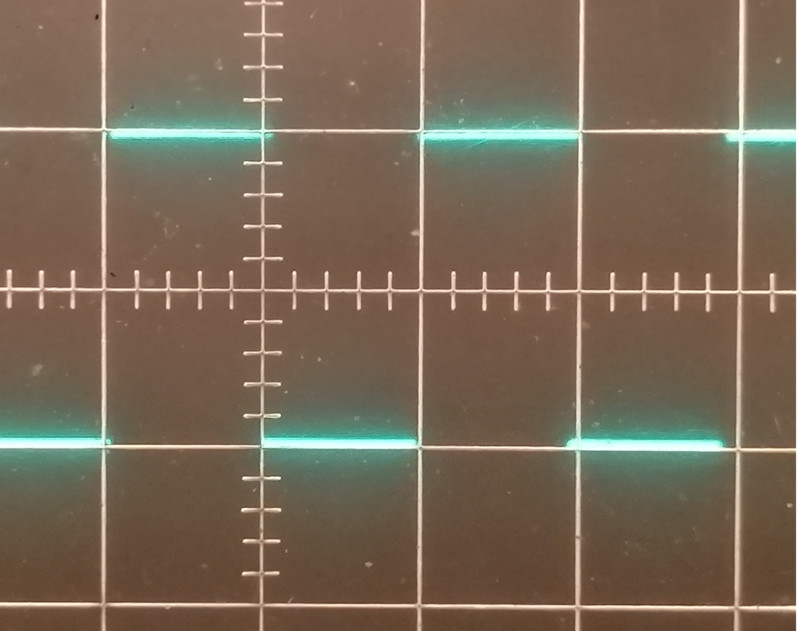

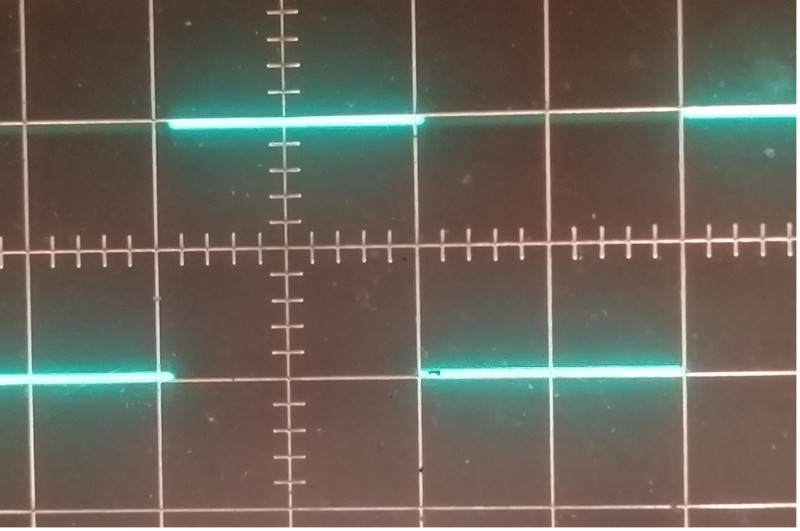

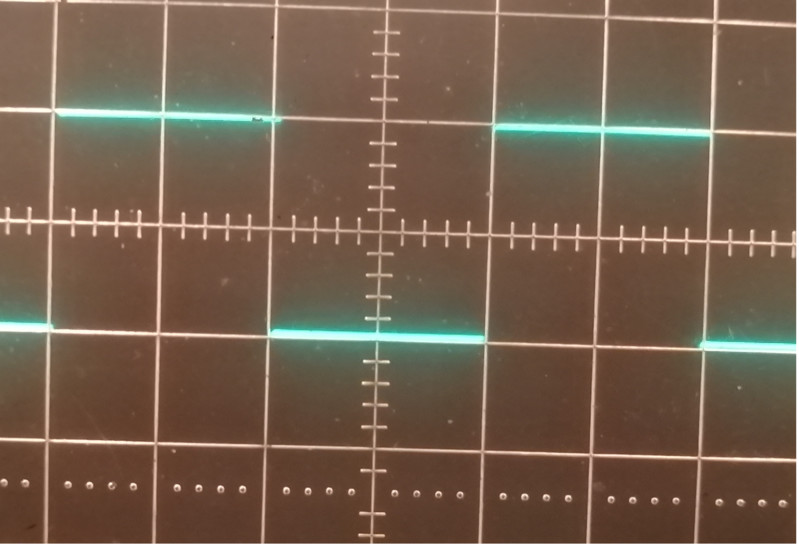

上几张示波器自带的1KHz波形图。

波波不错

勇闯沙滩 发表于 2021-6-14 05:58
这是比波形呀。

不是比，是万用表，真实输出波形。

回头我也测试一下M1的波形。

wgsd 发表于 2021-6-14 15:06
上几张示波器自带的1KHz波形图。

自带波形补偿应该完美，帖子第一张图左边第一根线看上去是斜的，那就是输出波形了，不算完美，不能苛求。这是台什么型号模拟示波器？我自己也有，松下60M模拟示波器。

qjf11 发表于 2021-6-15 07:56
自带波形补偿应该完美，帖子第一张图左边第一根线看上去是斜的，那就是输出波形了，不算完美，不能苛求。 ...

哈哈，谢谢提醒，我这是辽宁进口上海的示波器，手机拍的图片，示波器刻度在前刻度板上，刻度板离示波管有距离，拍照很难去掉视度差，后补得自带信号只是省的拿出ZT-Y（实际效果一样，补偿也不可能只调第一条线，如果示波管两边真有误差，可能的调示波管的聚焦）。
另外拍Y表用的是表的表笔线，因为没有探头线，而且低频也没影响。
小日的60M示波器不错，很想入一个百兆以上的带抓取存储功能有数据屏显的模拟示波器。

wgsd 发表于 2021-6-15 09:05
哈哈，谢谢提醒，我这是辽宁进口上海的示波器，手机拍的图片，示波器刻度在前刻度板上，刻度板离示波管有 ...

百兆以上的带抓取存储功能有数据屏显的模拟示波器,这个选择不多，价格高，故障率也不低。另外配根探头吧，二手名牌，尽量不用X宝上的国产探头。
