10款万用表测量220非正玄波逆变器电流！

发表于：2021-6-20 23:48:28 3913
万用表
主题类别: 实测（简单)
仪表品牌: 众仪（ZOYI）
显示方式: 其它
型号或关键字: 多了

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

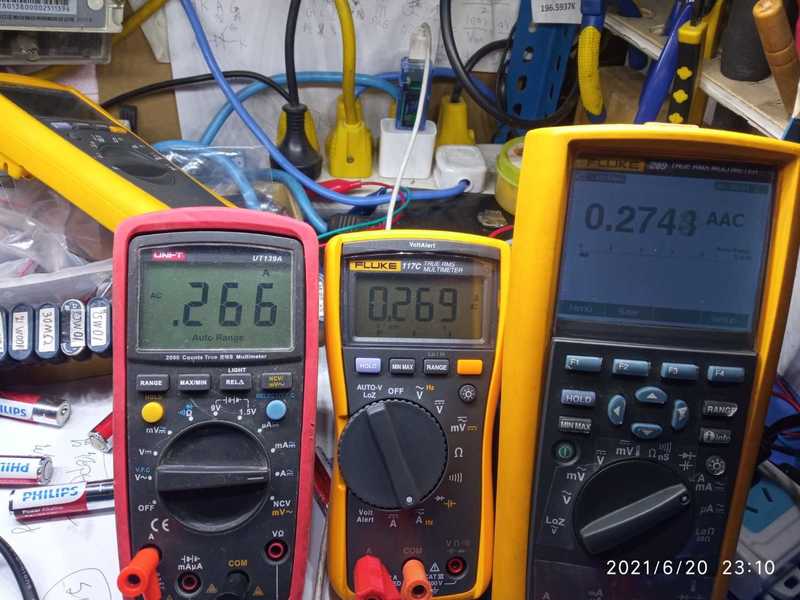

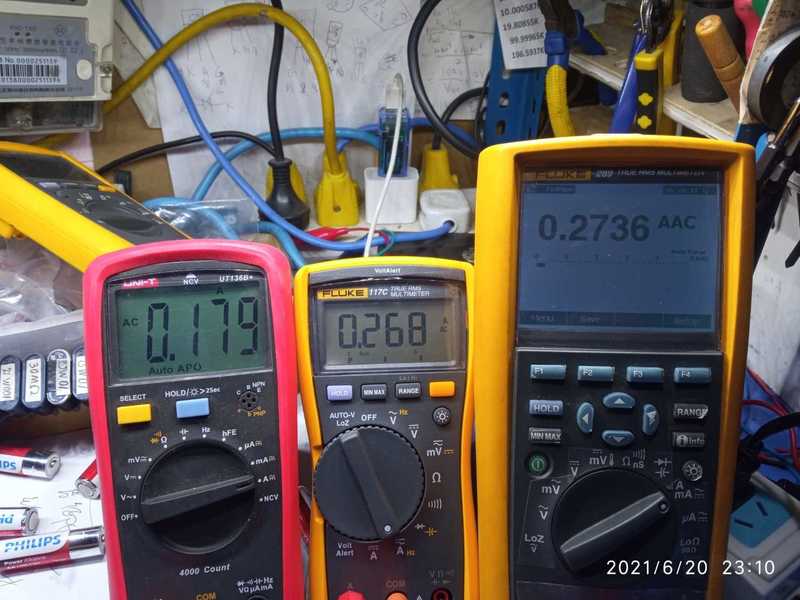

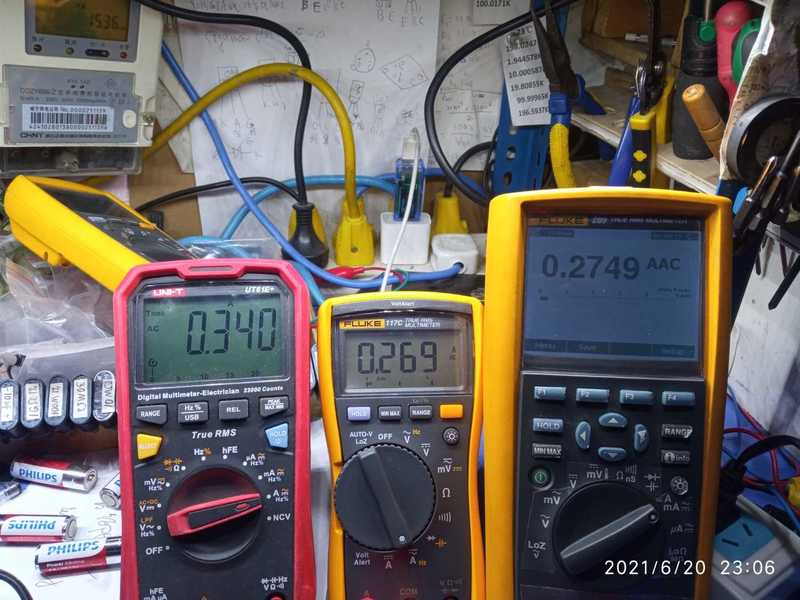

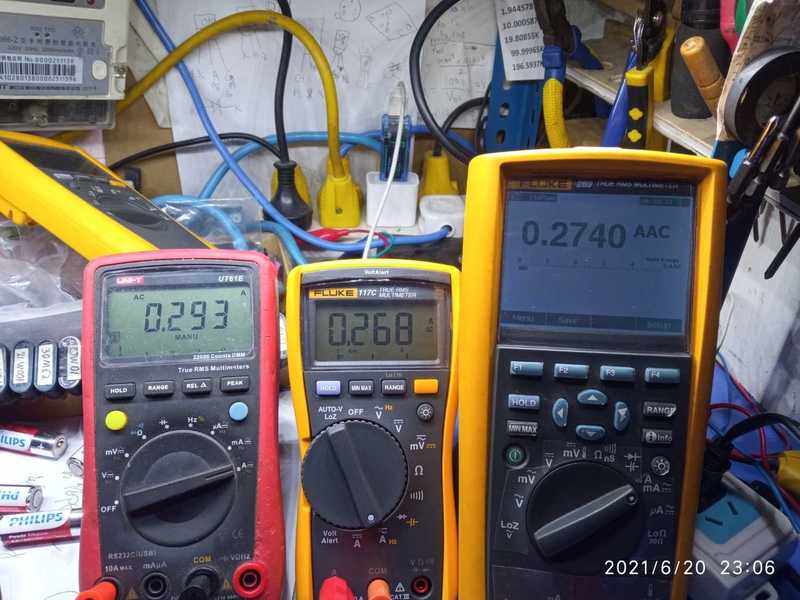

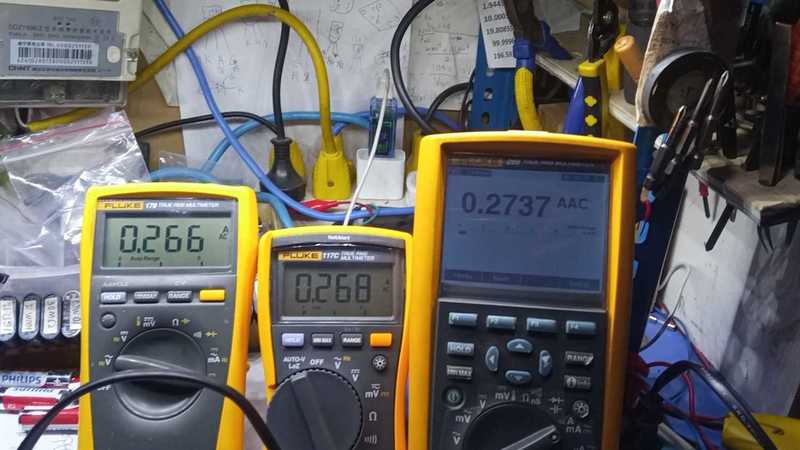

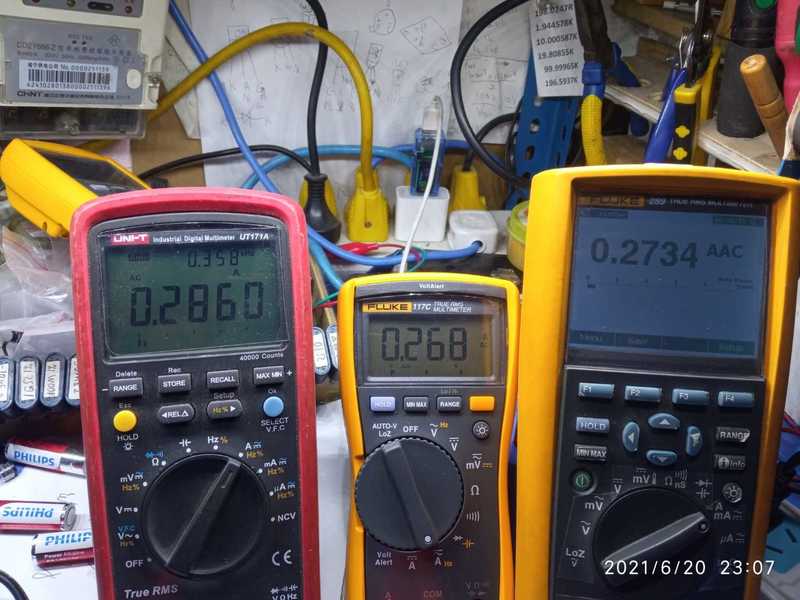

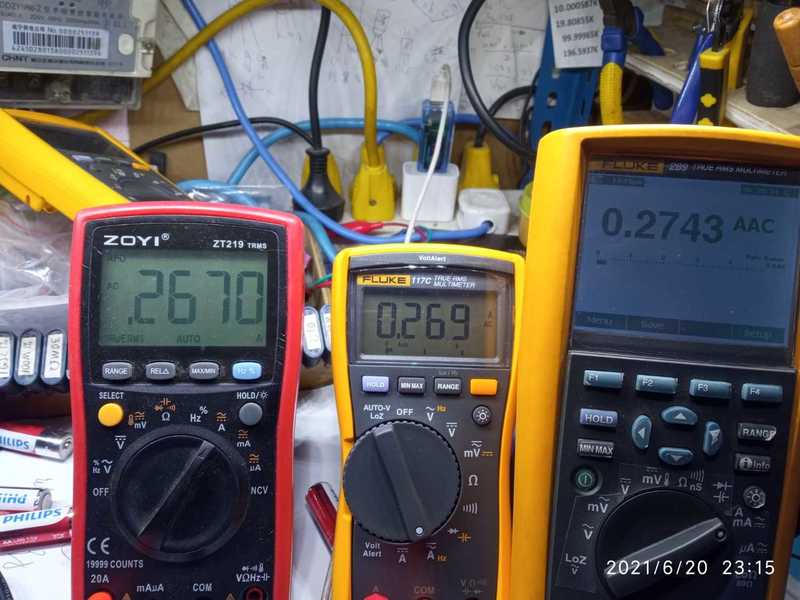

一个220V非正玄波逆变器，负载是20V笔记本电源适配器，适配器20V输出接一个10R电功率负载电阻！
参考仪器为： 一台专业的电参数测试仪
测试万用表包括：
1.福禄克 289  117  179
2.优利德 61E  61E+  171A  181A  139A  136B+
3.众仪219
测试结果如下：
电参数测试仪显示电流为264ma

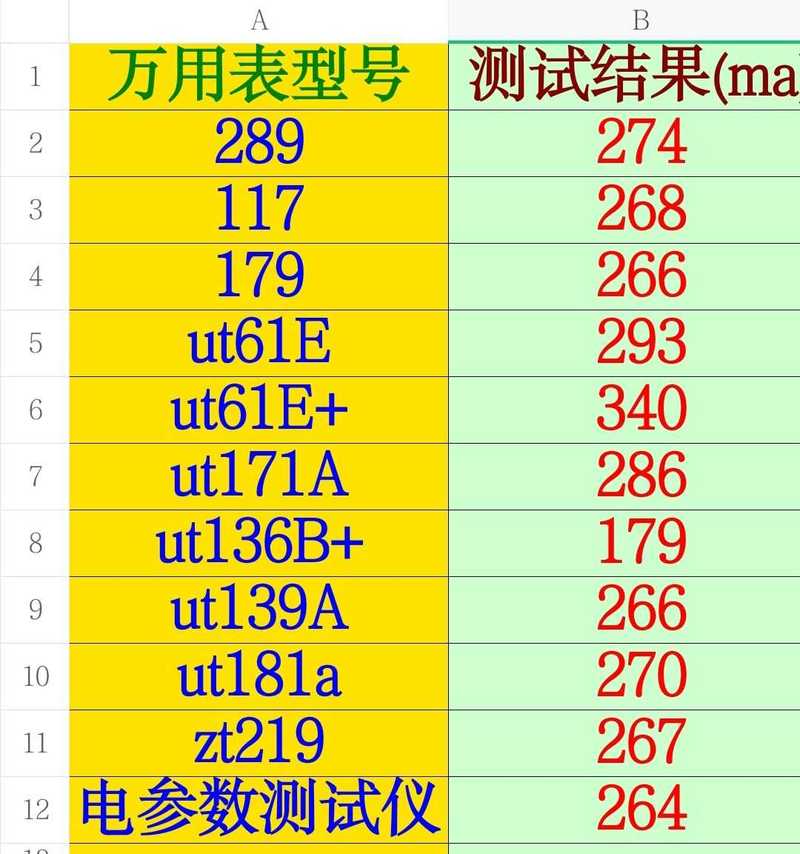

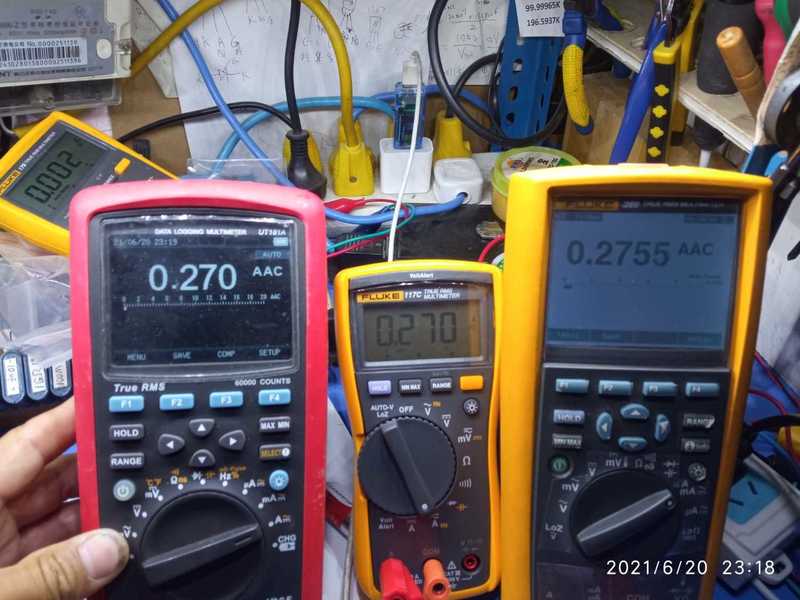

万用表测量结果如下面表格！
优利德的好多表出现了较大偏差！ 0660方案的表貌似不错！
以下程序自动插入未在内容中添加的图片或附件
收藏
送赞
分享

评分

参与人数 1仪表币 +10 收起 理由
散淡021 + 10 赞一个!

查看全部评分总评分 : 仪表币 +10

回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（19）

wgsd 数字大神 2021-6-21 00:18:17
非正弦波斗群表，七长八短。
2021-6-21 00:18:17 回复
勇闯沙滩 数字大神 2021-6-21 05:47:56
这就是表越多越有强迫症，都不知道谁准了。
2021-6-21 05:47:56 回复
表述 数字精灵 2021-6-21 08:00:51
你的460E没有参战？
2021-6-21 08:00:51 回复
13912217676 数字巨人 2021-6-21 08:20:28
测量非正弦波信号True RMS功能的表测得的结果更可信
2021-6-21 08:20:28 回复
hobbya 数字大神 2021-6-21 09:36:08
UT61E+ 比 UT61E 差？新不如舊？
看見 ZT219 的數字禁不住高興起來。
2021-6-21 09:36:08 回复
hc061218 楼主     数字王者 2021-6-21 11:12:52
表述 发表于 2021-6-21 08:00
你的460E没有参战？

我的460E交流档误差有点大，我不信任它了
2021-6-21 11:12:52 回复
hc061218 楼主     数字王者 2021-6-21 11:14:20
hobbya 发表于 2021-6-21 09:36
UT61E+ 比 UT61E 差？新不如舊？
看見 ZT219 的數字禁不住高興起來。

61E+交流电流档是硬伤！
2021-6-21 11:14:20 回复
wgh1027 数字大神 2021-6-21 11:15:59
谢谢分享
2021-6-21 11:15:59 回复
wgh1027 数字大神 2021-6-21 11:16:54
众仪的M1和Y呢？
2021-6-21 11:16:54 回复
散淡021 数字大神 2021-6-21 11:19:11
谢谢分享！

事实证明在不少人眼中的不满意的0660方案的表，
在不少实例中-----缺点变优点
2021-6-21 11:19:11 回复
散淡021 数字大神 2021-6-21 11:38:01
本帖最后由 散淡021 于 2021-6-21 11:39 编辑

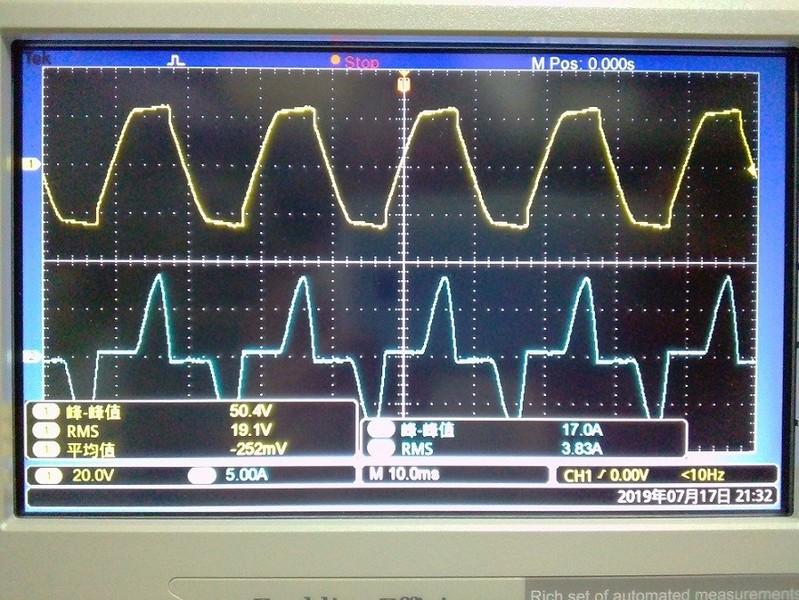

不要说是变频，就是市电220V直接带线性或开关电源，同一处的电压波形都不变，而电流波形都变了（与开关电源无关，线性也是一样的）。
0660不是啥的高档真有效值，但对付这样的波形，维修定性可以的， 非真有效值或其它表不一定比它强




2021-6-21 11:38:01 回复
hc061218 楼主     数字王者 2021-6-21 12:00:27
wgh1027 发表于 2021-6-21 11:16
众仪的M1和Y呢？

没测过，应该也差不多
2021-6-21 12:00:27 回复
ksj197706 数字大师 2021-6-21 20:32:53
果然179是三位半的王者不是没有道理的，遗憾是没有ua档
2021-6-21 20:32:53 回复
wgh1027 数字大神 2021-6-21 21:54:10
为什么不用mA档测量呢？
2021-6-21 21:54:10 回复
wgh1027 数字大神 2021-6-21 21:56:05
hc061218 发表于 2021-6-21 12:00
没测过，应该也差不多

哈哈应该也不应该啊
2021-6-21 21:56:05 回复
hc061218 楼主     数字王者 2021-6-21 22:40:35
wgh1027 发表于 2021-6-21 21:54
为什么不用mA档测量呢？

试过了烧了2个福禄克保险丝了，不敢用了。而且有些表超量程了！
2021-6-21 22:40:35 回复
表述 数字精灵 2021-6-22 08:17:00
缺一个主角4282。
2021-6-22 08:17:00 回复
hc061218 楼主     数字王者 2021-6-22 09:42:10
表述 发表于 2021-6-22 08:17
缺一个主角4282。

4282就不玩了，玩不起！而且褒贬不一，两三千的价格但是却没有能打动我的功能！还是不玩了，太贵了！
2021-6-22 09:42:10 回复
HD123 数字精灵 2021-6-22 10:29:59
hc061218 发表于 2021-6-22 09:42
4282就不玩了，玩不起！而且褒贬不一，两三千的价格但是却没有能打动我的功能！还是不玩了，太贵了！ ...

你想要什么功能？4282还不能打动你？我的头像都能满足你
