流控PCB基本确定

发表于：2021-7-15 10:44:52 2181
标准件&校基准源
主题类别: 其它
标准件类型:
仪表品牌: 其它品牌
型号或关键字: 无

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

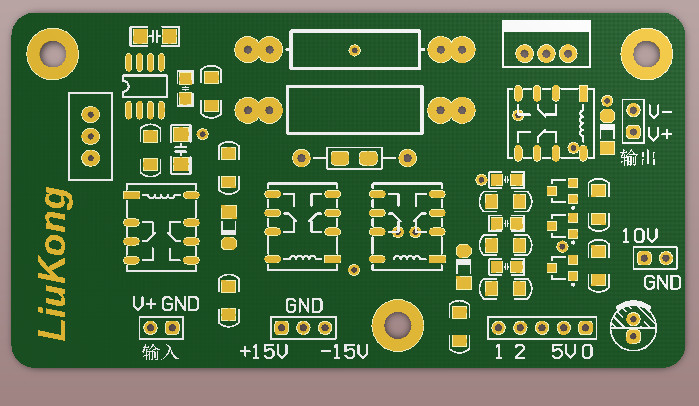

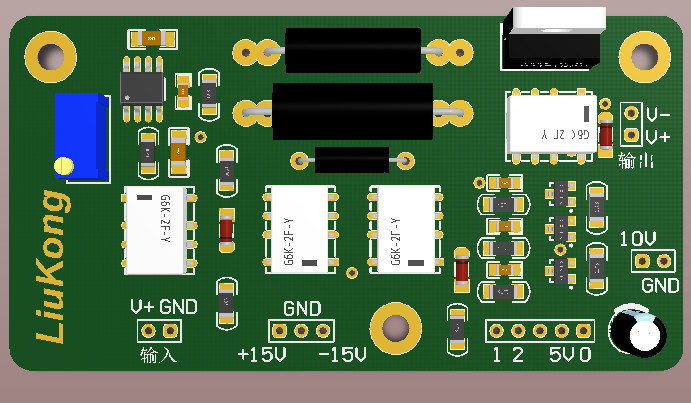

经过验证，单片机内部上拉太弱，驱动不了UNL2003A芯片，高电平对地短路电流仅16uA，还得外加上拉电阻。但是，单片机上电时各IO口均为高电平，程序运行后才置位，这样开机瞬间继电器会全部吸合一次，然后再到预定位置，虽然没有大碍，让人感觉有些混乱（如同ZT-X表）。所以改为低电平触发较好，没有开机瞬间触发问题，而且单片机的低电平灌电流比较大，现用PNP管驱动继电器。初步确定方案附图。

g1.png g2.png
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（8）

光速飞行 数字大神 2021-7-15 13:15:28
三极管驱动也好的，多人都这样用。
2021-7-15 13:15:28 回复
西林迷 数字精灵 2021-7-15 14:29:37
真搞啊，厉害了

电压基准我还流口水呢，新款电流基准都要出来了
2021-7-15 14:29:37 回复
西林迷 数字精灵 2021-7-15 15:37:13
有点不懂，好奇两件事
一个是这基准年稳定率靠的是什么，会不会明年的时候，就误差几个字什么的
另一个就是成本了，会很高么
2021-7-15 15:37:13 回复
wgh1027 数字大神 2021-7-15 17:31:00
谢谢分享
2021-7-15 17:31:00 回复
wgh1027 数字大神 2021-7-15 17:31:31
很高大上的样子
2021-7-15 17:31:31 回复
勇闯沙滩 数字大神 2021-7-16 06:29:10
看看老师的电流基准都是精品。
2021-7-16 06:29:10 回复
wgh1027 数字大神 2021-7-16 20:25:07
非常牛逼
2021-7-16 20:25:07 回复
shoucun 数字斗士 2022-5-16 03:49:32

谢谢分享
2022-5-16 03:49:32 回复
