测量一下继电器的内阻

发表于：2021-7-19 16:04:41 4600
电子产品
行为类别: 其它
产品类别: 其它
电子品牌: 其它
电子产品关键字: 继电器

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

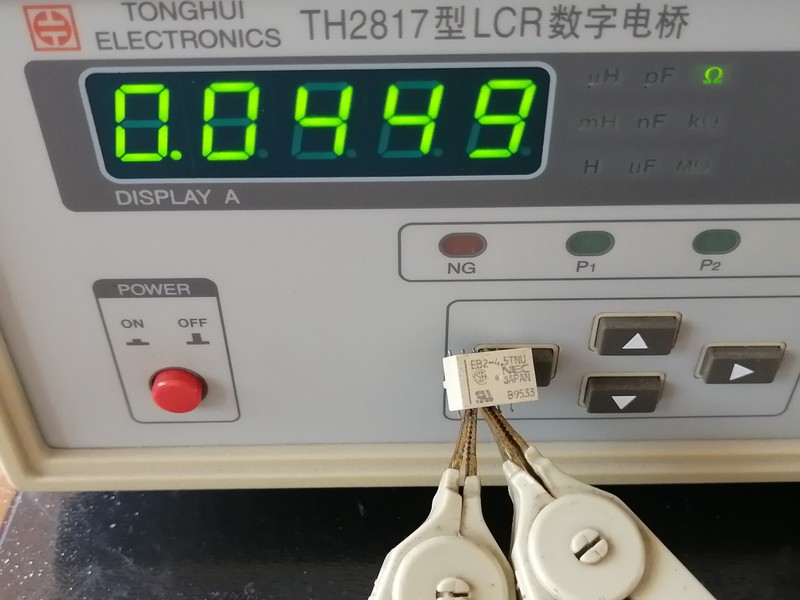

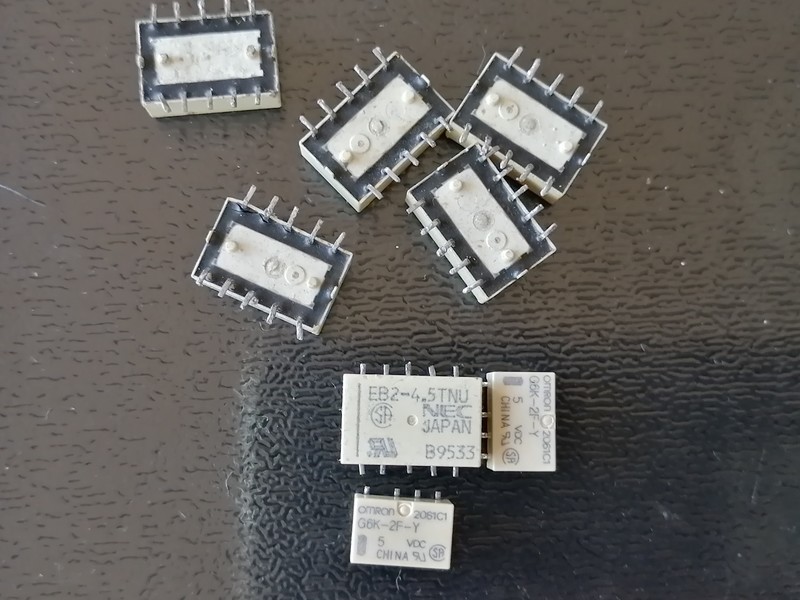

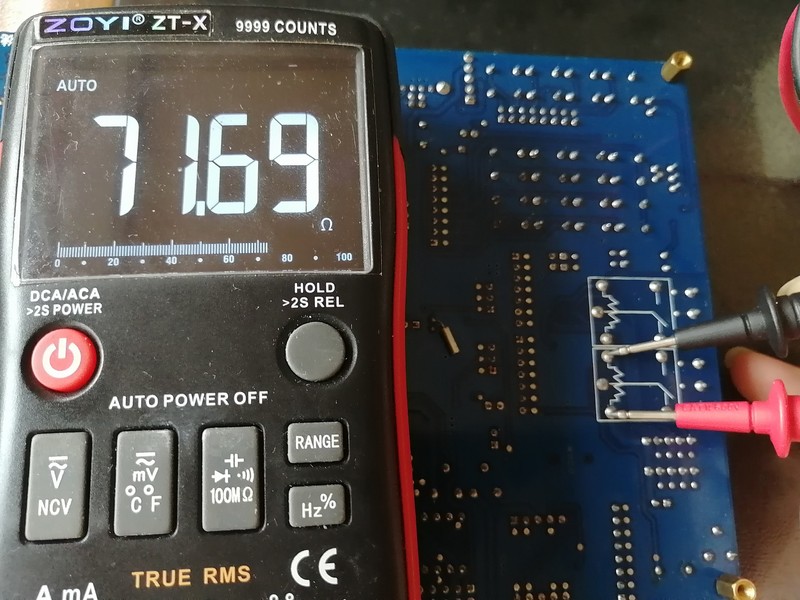

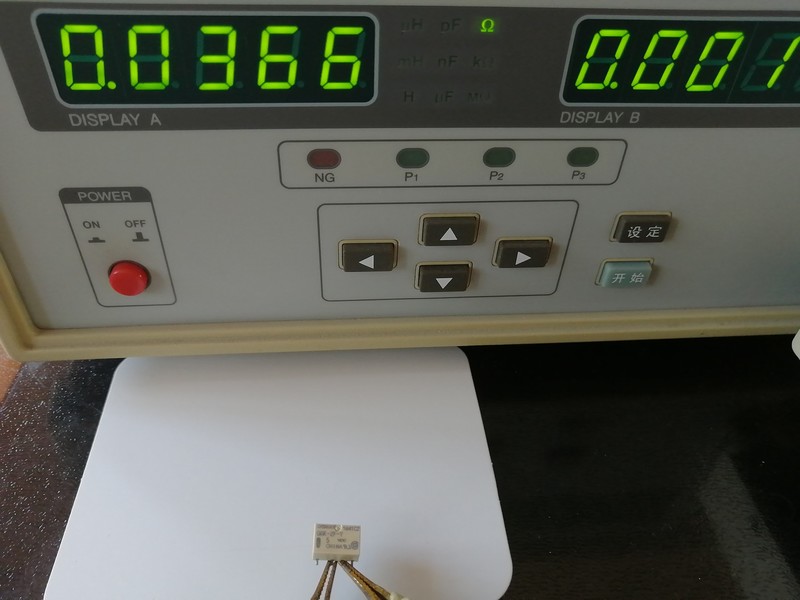

购得欧姆龙微型继电器接触电阻在37毫欧左右，指标最大100毫欧。找出以前使用剩下的NEC继电器，体积比欧姆龙两个还大（也属于很小型的了），接触电阻在45毫欧左右，指标最大75毫欧。曾经拆解过，里面镀金的很亮，因是双稳磁保持的，有一块很强的微型磁铁。

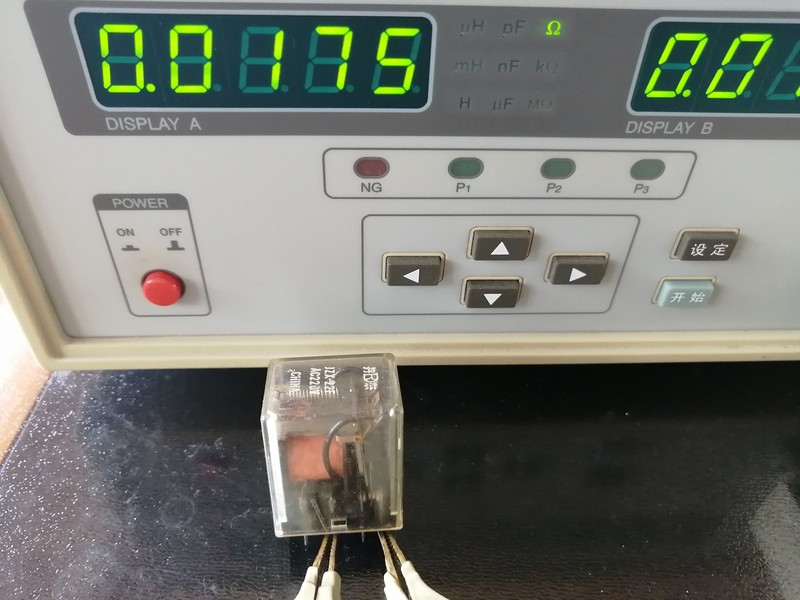

再看看这个22F继电器，很大的银触点，触点压力应该也比较大，电阻在18毫欧左右。




收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（21）

HD123 数字精灵 2021-7-19 16:24:02
我给你说吧，普通的都比上面的好
2021-7-19 16:24:02 回复
wgsd 楼主     数字大神 2021-7-19 16:34:31
HD123 发表于 2021-7-19 16:24
我给你说吧，普通的都比上面的好

用不住，触点氧化没法处理，信号继电器必须镀金。
2021-7-19 16:34:31 回复
wgsd 楼主     数字大神 2021-7-19 19:06:08
HD123 发表于 2021-7-19 16:24
我给你说吧，普通的都比上面的好

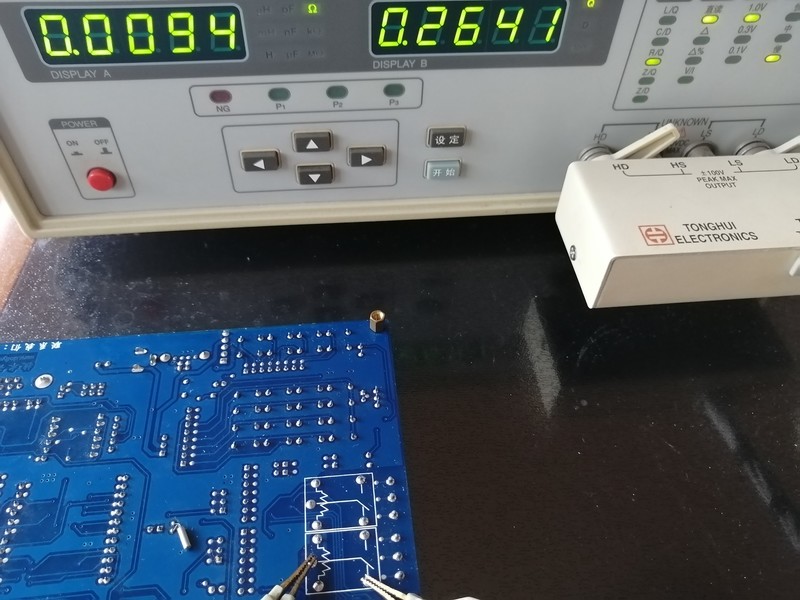

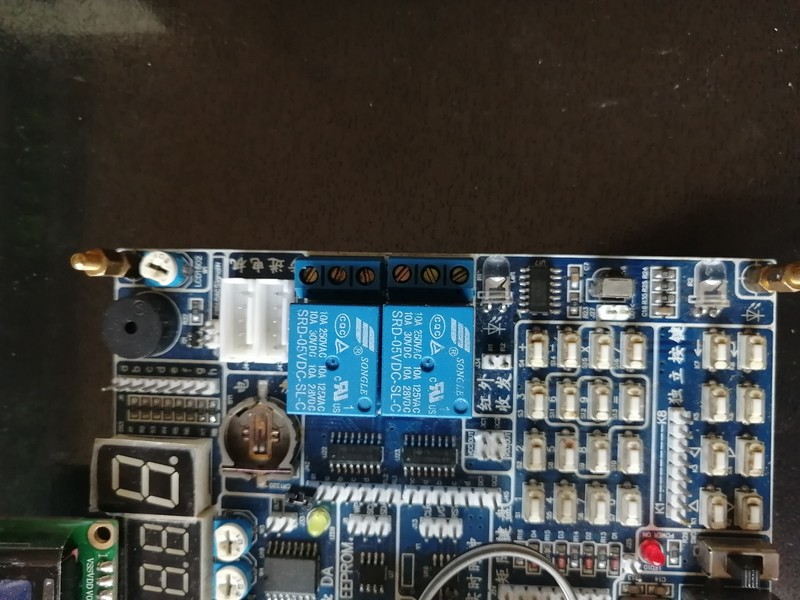

我单片机上的继电器接触电阻是小，不到10毫欧，但是，但是，功耗是欧姆龙那个小不点的3.5倍多，欧姆龙就是这样我还嫌它太耗电，又在电路上想办法让其功耗又降低了一半。






2021-7-19 19:06:08 回复
HD123 数字精灵 2021-7-19 19:51:54
wgsd 发表于 2021-7-19 19:06
我单片机上的继电器接触电阻是小，不到10毫欧，但是，但是，功耗是欧姆龙那个小不点的3.5倍多，欧姆龙就 ...

功耗来自线圈，这成正比，你应该明白线圈绕组，为了磁铁吸力大，绕组的电阻值就小，因为簧片的关系，你那个小继电器簧片软得很，用不着很大的电流功率就可以吸合，当然功率小
2021-7-19 19:51:54 回复
wgh1027 数字大神 2021-7-19 19:57:03
谢谢分享
2021-7-19 19:57:03 回复
HD123 数字精灵 2021-7-19 20:07:40

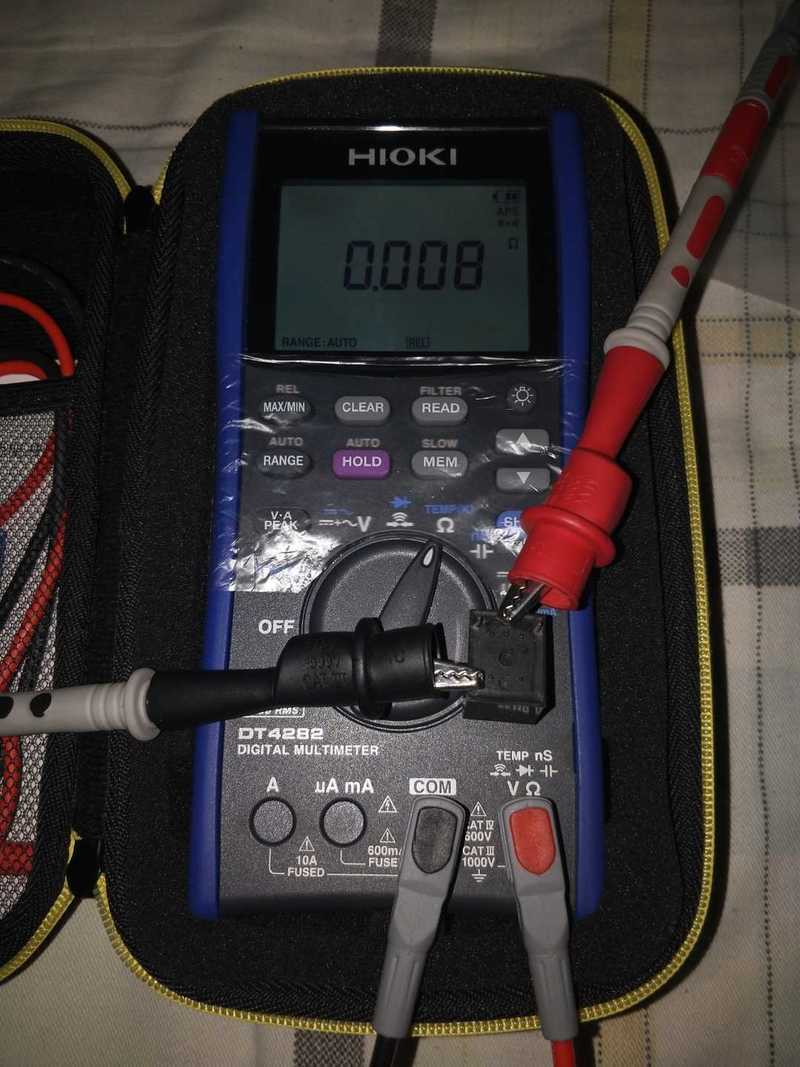

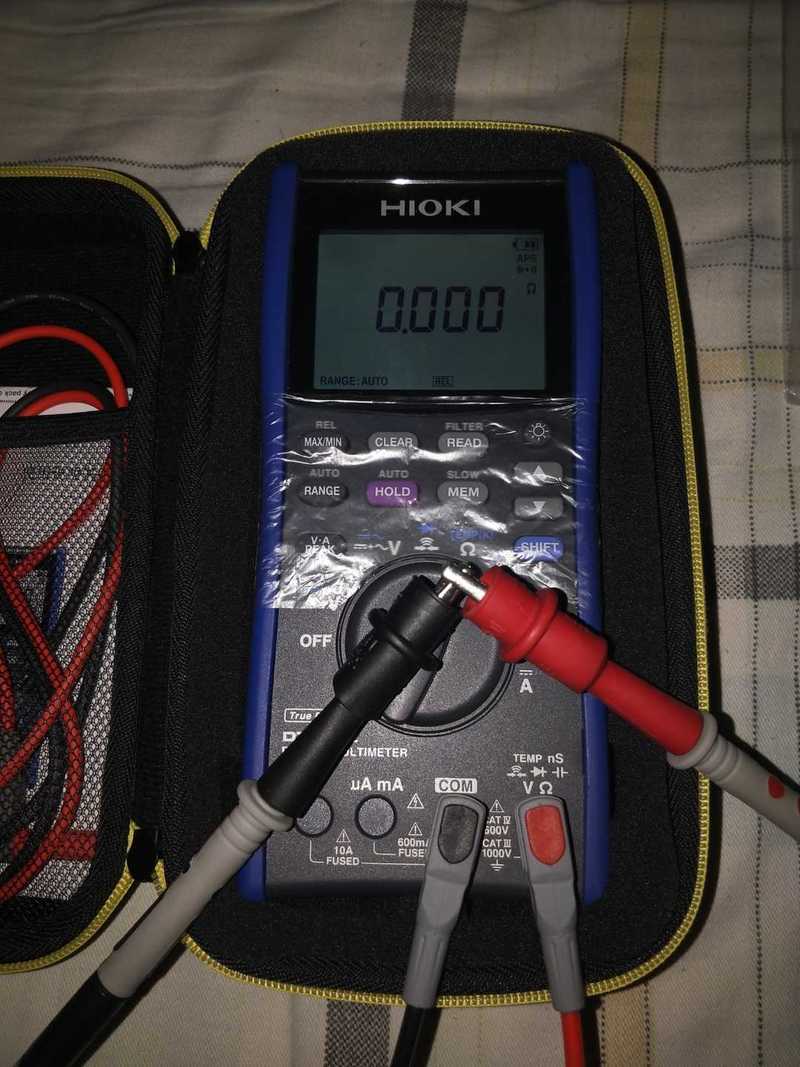

我测了哈我的继电器，阻值很低的
以下程序自动插入未在内容中添加的图片或附件
2021-7-19 20:07:40 回复
hc061218 数字王者 2021-7-19 22:23:15
HD123 发表于 2021-7-19 20:07
我测了哈我的继电器，阻值很低的

人家是信号继电器，用途不一样啊
2021-7-19 22:23:15 回复
HD123 数字精灵 2021-7-19 23:02:46
hc061218 发表于 2021-7-19 22:23
人家是信号继电器，用途不一样啊

继电器的原理都一样的，除非是固态继电器，固态继电器就类似光耦的原理
2021-7-19 23:02:46 回复
wgsd 楼主     数字大神 2021-7-19 23:05:18
HD123 发表于 2021-7-19 19:51
功耗来自线圈，这成正比，你应该明白线圈绕组，为了磁铁吸力大，绕组的电阻值就小，因为簧片的关系，你那 ...

哈哈，这个小继电器是有极性的，即电压不能反接，里面有磁铁，不但功率小而且速度快。
2021-7-19 23:05:18 回复
HD123 数字精灵 2021-7-19 23:27:38
wgsd 发表于 2021-7-19 23:05
哈哈，这个小继电器是有极性的，即电压不能反接，里面有磁铁，不但功率小而且速度快。 ...

为何有极性？线圈上接有二极管还是怎么，拆一个看看
2021-7-19 23:27:38 回复
HD123 数字精灵 2021-7-19 23:37:19
wgsd 发表于 2021-7-19 23:05
哈哈，这个小继电器是有极性的，即电压不能反接，里面有磁铁，不但功率小而且速度快。 ...

百度了一下，的确是线圈上串有二级管
2021-7-19 23:37:19 回复
hc061218 数字王者 2021-7-19 23:39:46
HD123 发表于 2021-7-19 23:02
继电器的原理都一样的，除非是固态继电器，固态继电器就类似光耦的原理 ...

普通继电器你可以试试，可能每次吸合的接触电阻都差异很大，而且寿命也不行
2021-7-19 23:39:46 回复
HD123 数字精灵 2021-7-19 23:59:16
hc061218 发表于 2021-7-19 23:39
普通继电器你可以试试，可能每次吸合的接触电阻都差异很大，而且寿命也不行 ...

没镀金，镀的银，当然银没金好哦，哈哈！
2021-7-19 23:59:16 回复
wgsd 楼主     数字大神 2021-7-20 00:02:52
HD123 发表于 2021-7-19 23:37
百度了一下，的确是线圈上串有二级管

哈哈，两码事，有并二极管的，是防反峰，串二极管干吗？不是说了吗，有磁铁。
2021-7-20 00:02:52 回复
hobbya 数字大神 2021-7-20 09:36:19

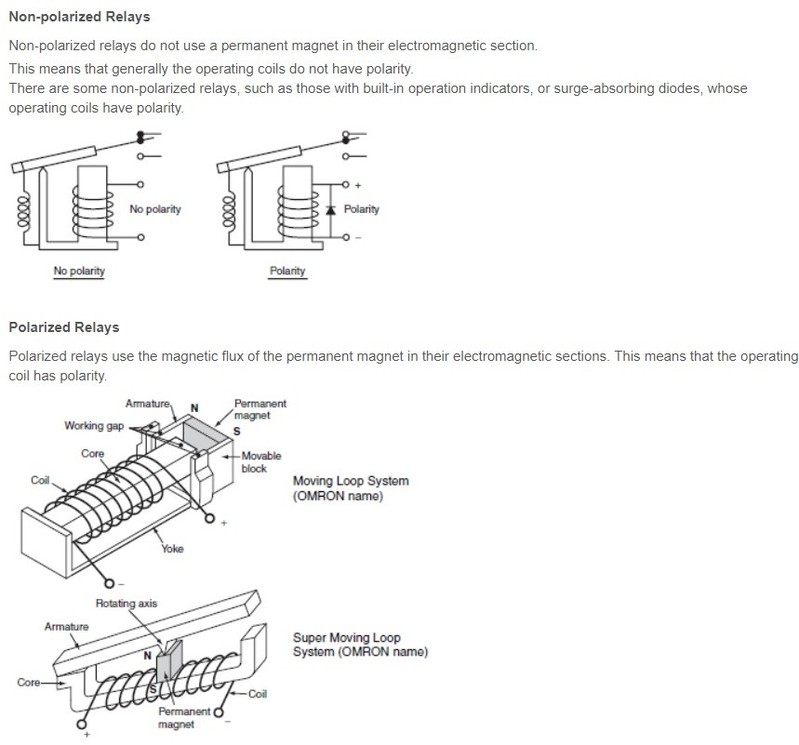

其实两位都没说错，看图。
以下程序自动插入未在内容中添加的图片或附件
2021-7-20 09:36:19 回复
lxd7343 数字梦想家 2021-7-20 12:28:31
加磁铁是为了保证小电流也能可靠吸合，之余并联的二极管，则是给一个电流泄放回路，免得线圈释放时候产生感应电动势造成不良影响
2021-7-20 12:28:31 回复
wgsd 楼主     数字大神 2021-7-20 14:23:04
hobbya 发表于 2021-7-20 09:36
其实两位都没说错，看图。

不错的资料
2021-7-20 14:23:04 回复
wgsd 楼主     数字大神 2021-7-20 14:23:59
lxd7343 发表于 2021-7-20 12:28
加磁铁是为了保证小电流也能可靠吸合，之余并联的二极管，则是给一个电流泄放回路，免得线圈释放时候产生感 ...

很好的说明
2021-7-20 14:23:59 回复
wgh1027 数字大神 2021-7-20 21:30:11
继电器学问真多
2021-7-20 21:30:11 回复
