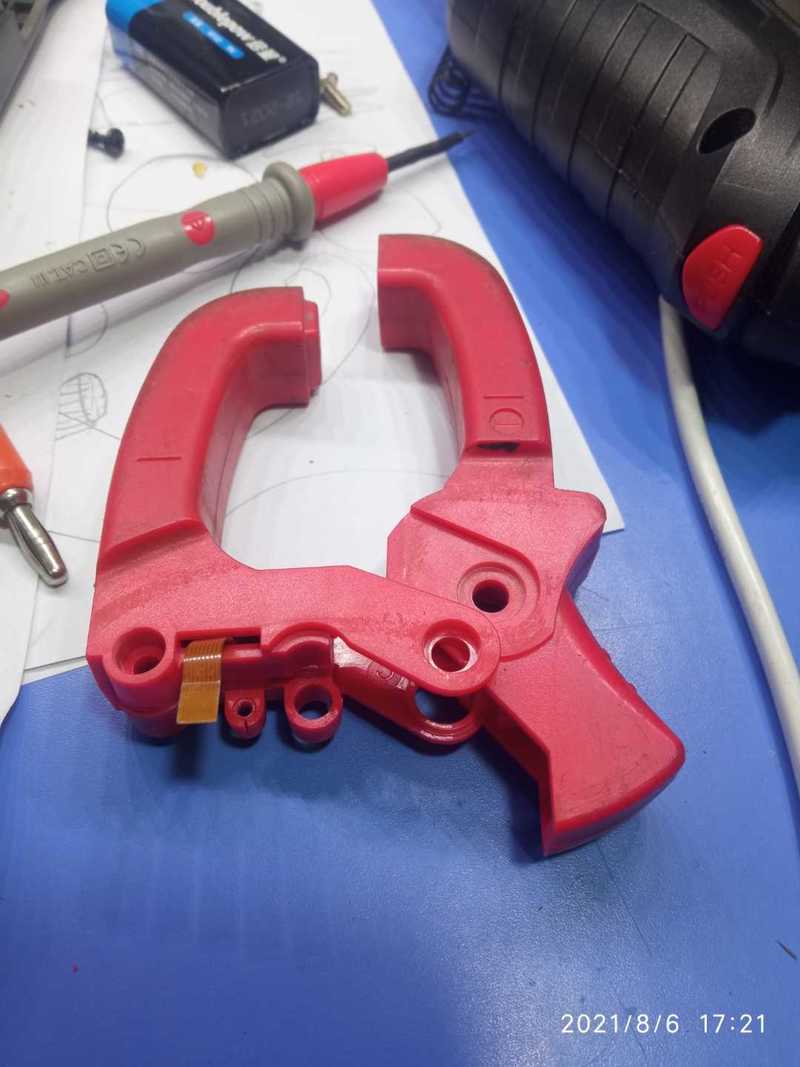

拆一个直流钳表表头！分享一下

*发表于：2021-8-6 23:34:02* 2957 来自手机 · 发表于：2021-8-6 23:34:02

登录后可查看大图

您需要登录才可以下载或查看，没有账号？立即注册

x

钳表测电流原理，大家都能理解，电磁感应嘛！然后，很多人觉得钳表只能测交流，不可能测直流，而且部分比较老的书籍资料也是这么说的，其实现在很多钳表都可以测量直流电流，这种钳表，钳头外观跟普通钳表几乎一样，但是构造完全不同！

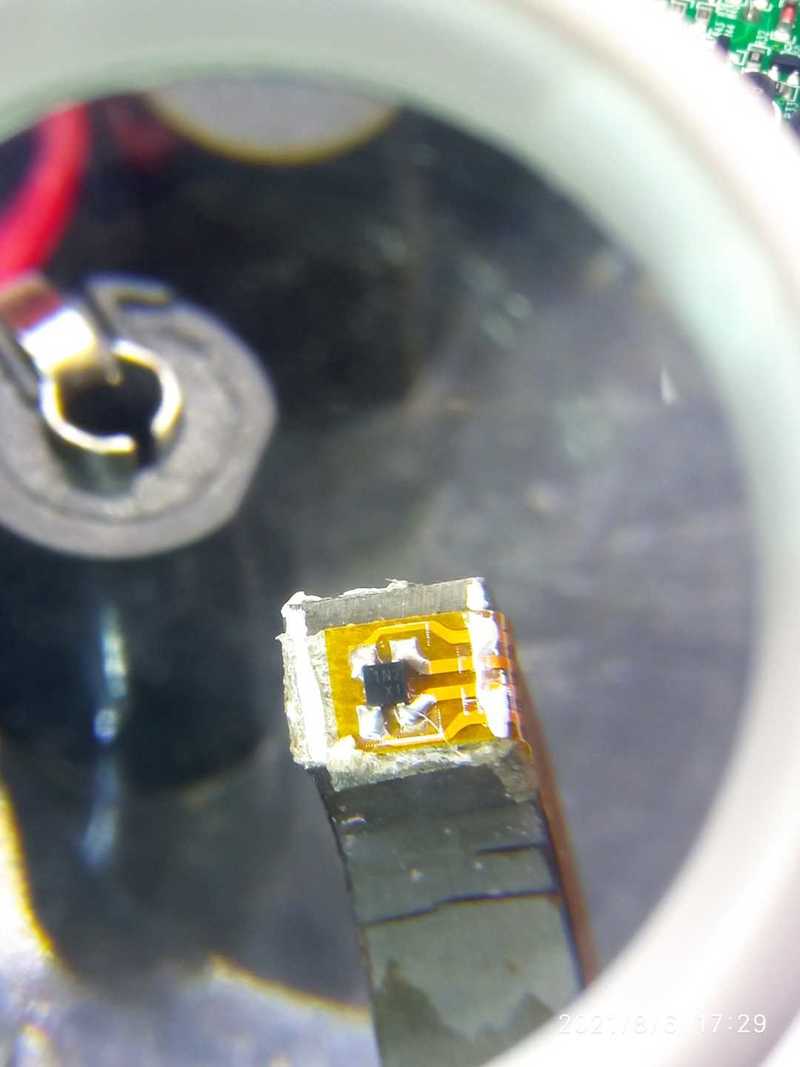

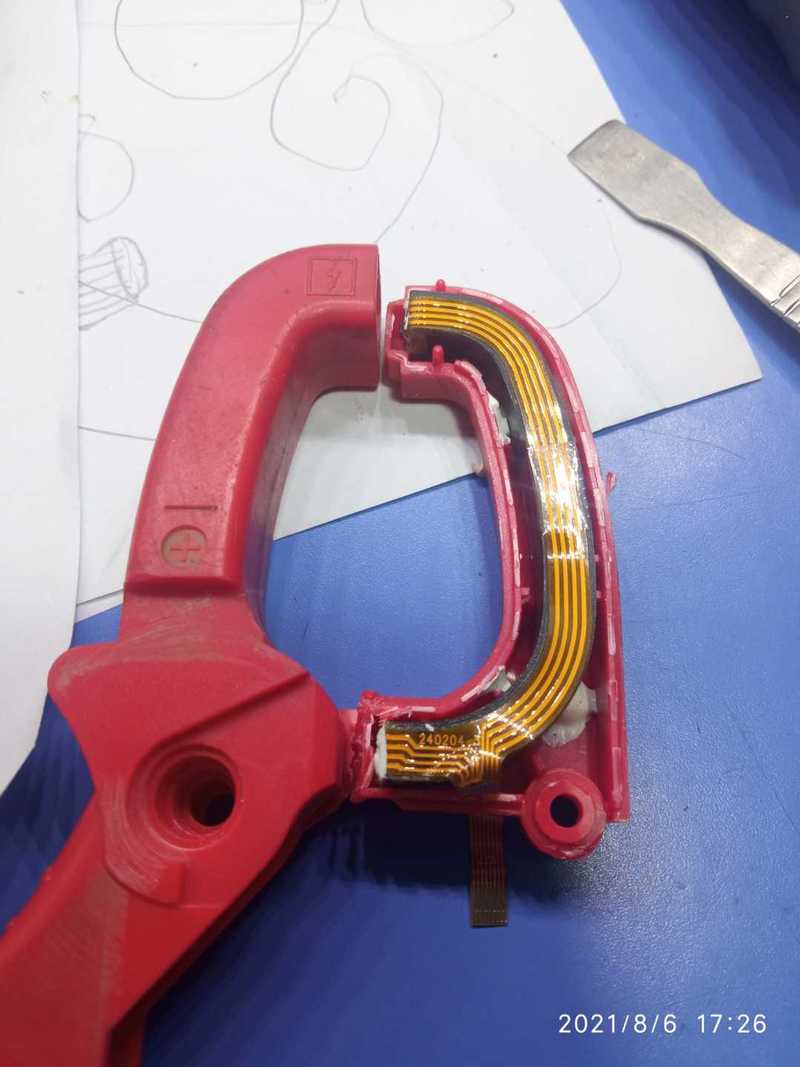

传统交流钳表的钳头内部就是铁芯加线圈！而直流钳表钳头没有线圈，只有铁芯跟霍尔元件！通过霍尔检测磁场强度，从而测算出电流！交直流都可以测！
详细的钳表工作原理我也不懂！拆解一个，给没见过的朋友参考一下！

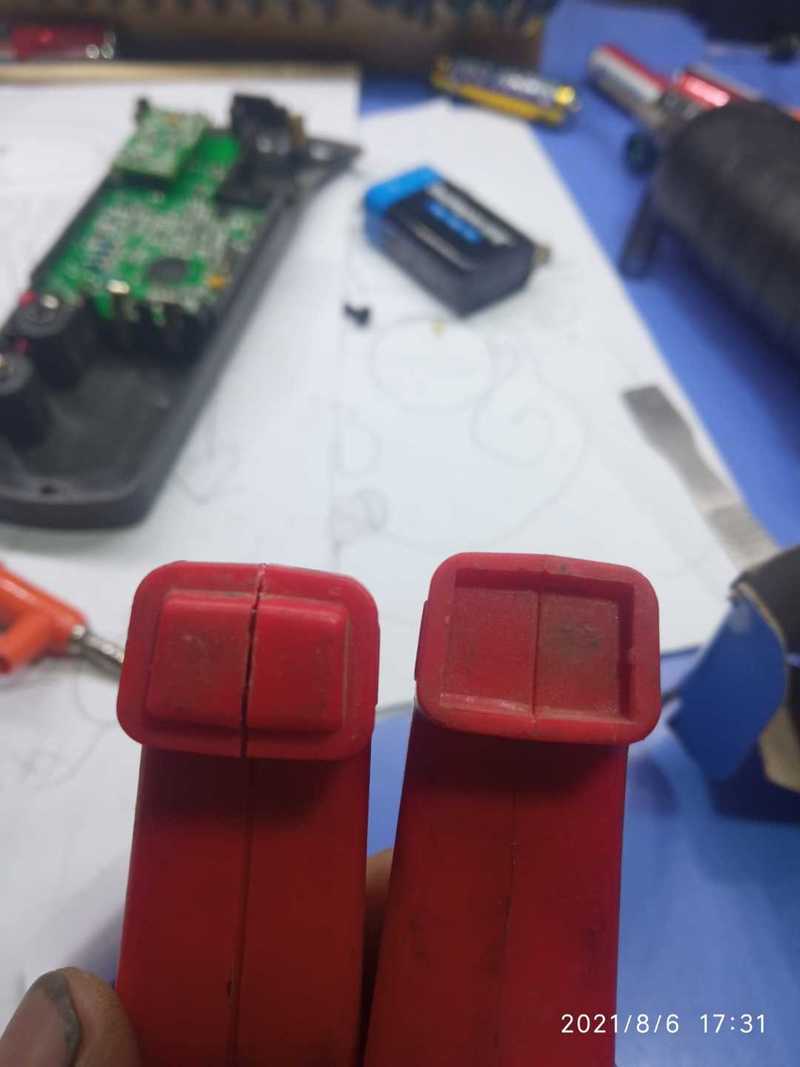

另外，外观上，直流钳头有个细节的地方跟交流钳头不一样！就是开口的位置，直流钳头是外壳封闭的，交流钳头开口处是露出铁芯的，两边的铁芯需要贴在一起！

13912217676 · 2021-8-7 00:01:22

还有一种叉形钳表更牛逼，内部也没有线圈同样是霍尔+铁芯，并且是开口型的

勇闯沙滩 · 2021-8-7 05:42:40

13912217676 发表于 2021-8-7 00:01
还有一种叉形钳表更牛逼，内部也没有线圈同样是霍尔+铁芯，并且是开口型的
...

这种比较贵。

wgh1027 · 2021-8-8 18:51:22

不错不错

PHP99 · 2021-12-2 13:31:14

分享一下
