众仪新款ZT-Y1万用表校准方法！

详细测评不做了！校准一下！
校准流程方法
校正过程分为内部自检及功能档校准两个
部分，必须先完成内部自检步骤才可做功能档
校准。过程需用到 SELECT 及 REL 两个按键操
作。
1、进入校准模式
按住 HOLD 键上电把拨盘置于电阻档或
电流档，等待全显完成后松开，再短按 HOLD
键三次进入校准模式。在校准模式，如果当前
档位没有校准功能 LCD 是没有显示的，可以
拨动拨盘到有校准功能的档位，此时 LCD 会
显示相应的画面。
2、内部自检模式 (自检没完成不会进入校正)
从电阻档进入校准，LCD 显示 CAL(首次
校准会闪烁），然后显示自检完成%数，校准完
成会显示 PAS 和 Beep 一声，表示自检完成，
并进入 100mV 校正，此时 LCD 显示 mV 值
(首次校准会闪烁）。需注意进行自校准时，表
笔必须悬空，不可接任何信号。
3、100mV 直流电压校准 (必须首先校准，已
校正则可按 SELECT、转拨盘或关机跳过)
在自检状态下按 SELECT 键会退出自检
状态，此时LCD 显示mV 值(首次校准会闪烁），
此时外部输入 100mV，按一次 HOLD 按键，2
秒左右 LCD 显示 PAS 和 Beep 一声，表示
100mV 校准完成，并显示 mV 值。

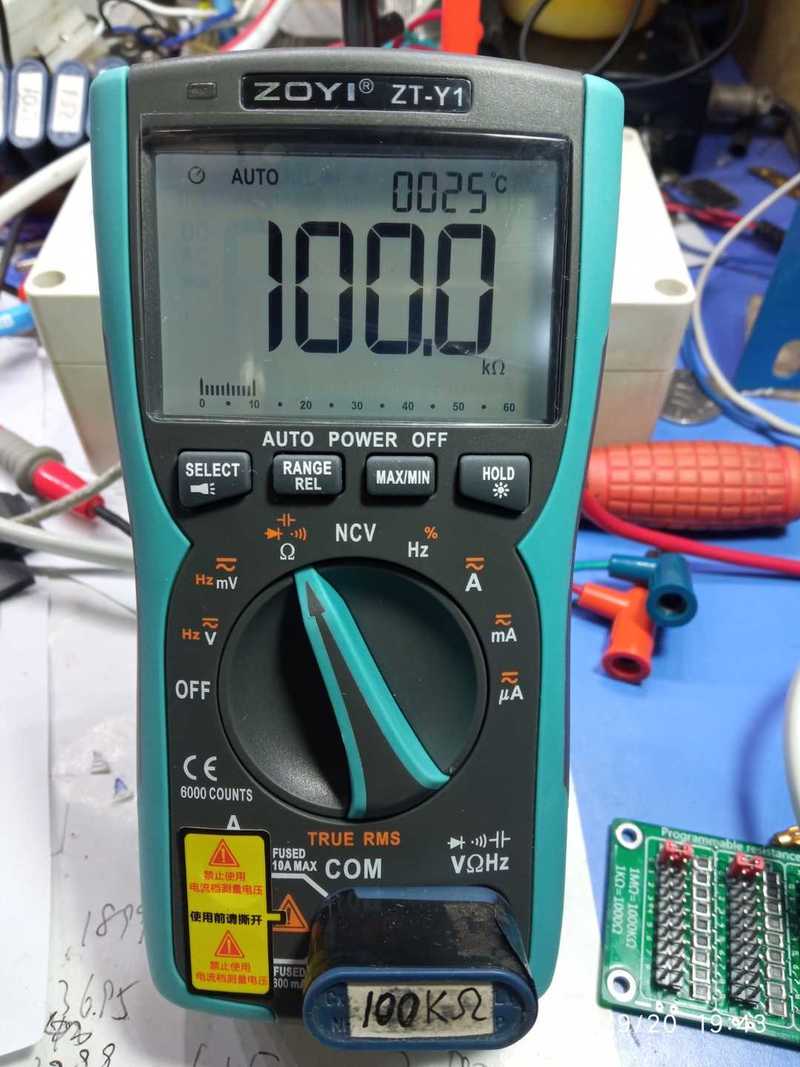

4、100KΩ 电阻校准 (根据需要选择校准，可
按 SELECT、转拨盘或关机跳过)
再按一次 SELECT 键，LCD 显示电阻值
(首次校准会闪烁），此时外部输入 100KΩ，按
一次 HOLD 按键，2 秒左右 LCD 显示 PAS 和
Beep 一声，表示 100KΩ 校准完成，并显示电
阻值。
5、环温校准 (根据需要选择校准，可转拨盘或
关机跳过)
再按一次 SELECT 键，LCD 显示 25.0℃
(首次校准会闪烁）。短按 SELECT 键环温会递
增 0.5℃，长按 SELECT 键环温会递减 0.5℃。
输入端要悬空，按一次 HOLD 按键，2 秒左右
LCD 显示 PAS 和 Beep 一声，表示温度校准完
成，并显示环温。
6、 大电流 1A 校准
在校正模式下把拨盘置于 DC 10A 档 ，
LCD 显示电流值(首次校准会闪烁），然后表笔
输入 1A 电流，按 HOLD 键确认。LCD 显示
PAS 和 Beep 一声表示校准完成，显示电流值。
7、电流档 100mA 校准 （根据需要选择校准，
可转拨盘或关机跳过）
在校正模式把拨盘至 DC mA 档，LCD 显
示电流值(首次校准会闪烁），然后表笔输入
100mA 电流，按一次 HOLD 按键，2 秒左右
LCD 显示 PAS 和 Beep 一声，表示电流校准
完成，显示电流值。
8、关机退出校正模式

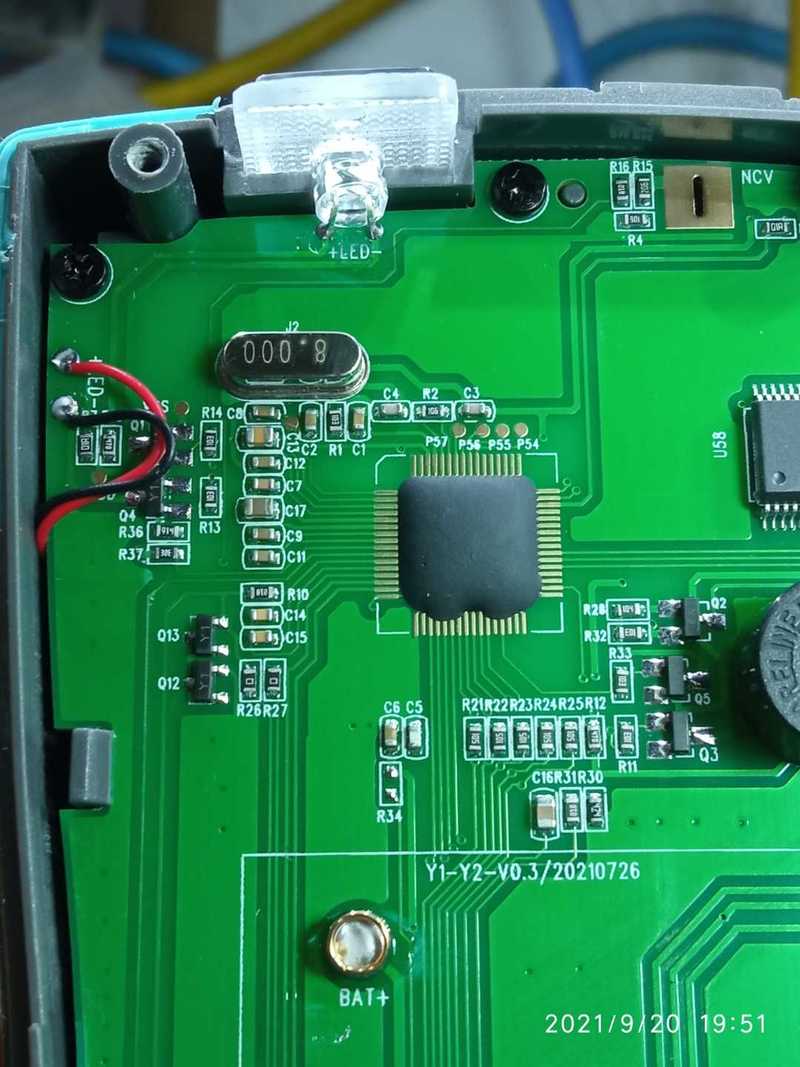

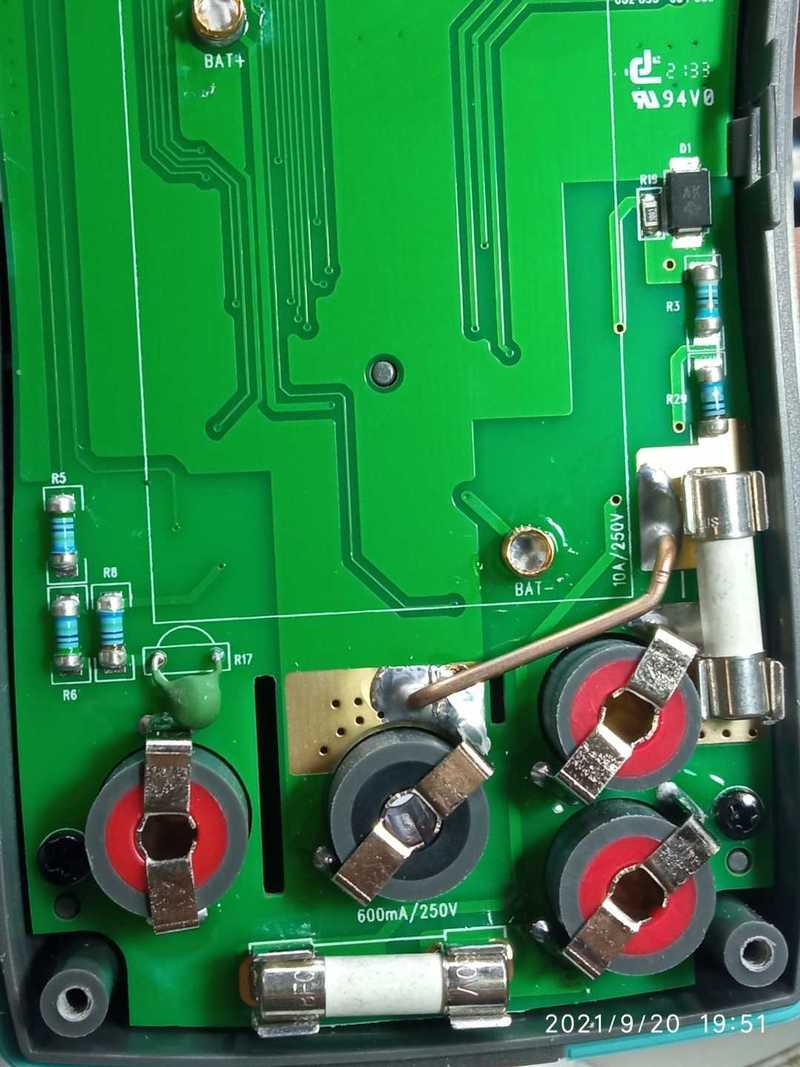

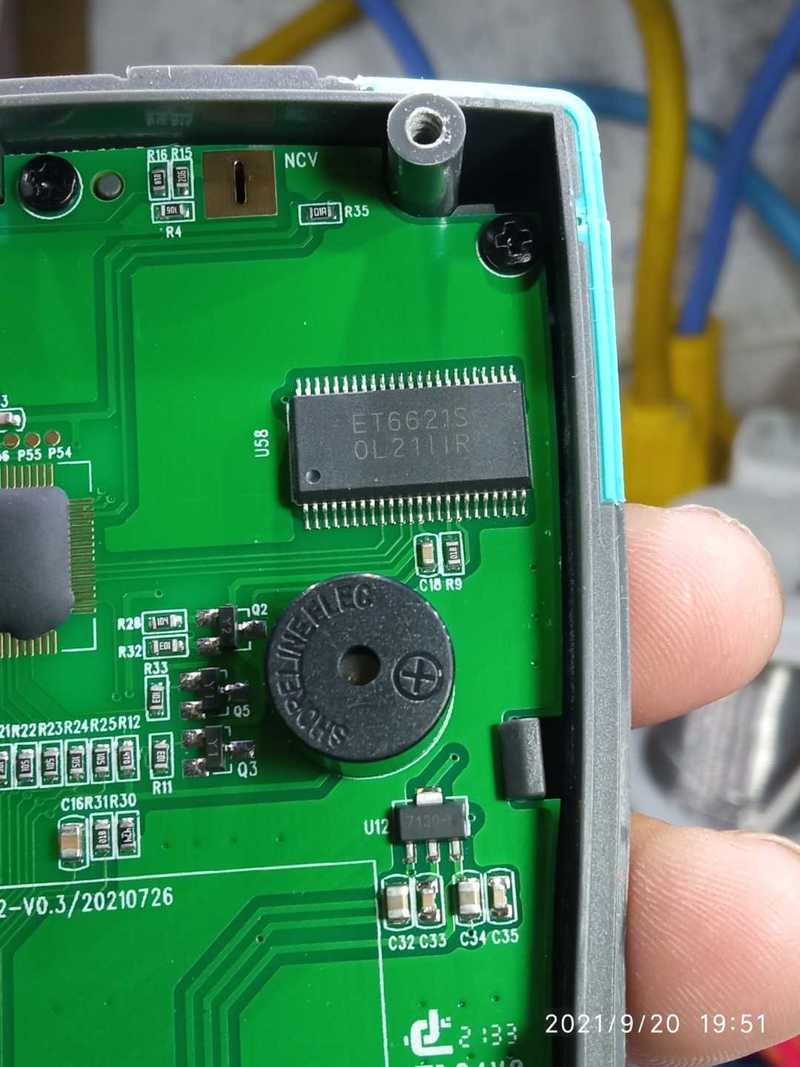

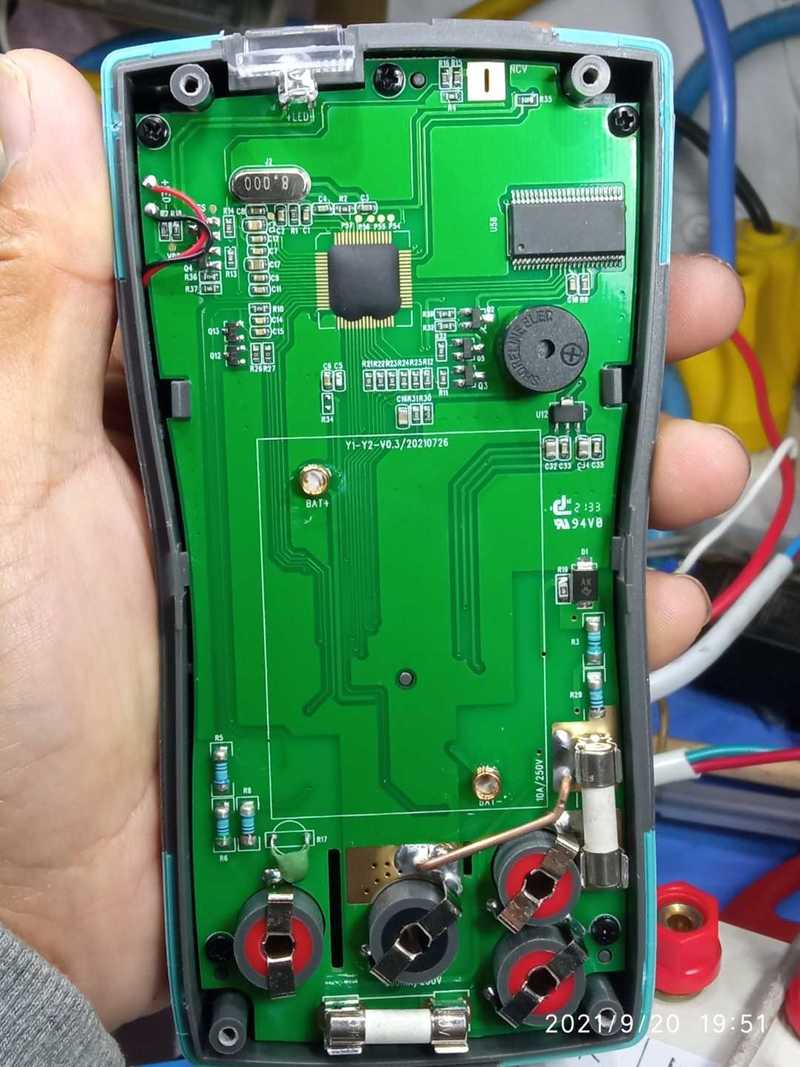

牛屎。芯片集成度高，外围比ZT-Y还精简！

这个要顶一下

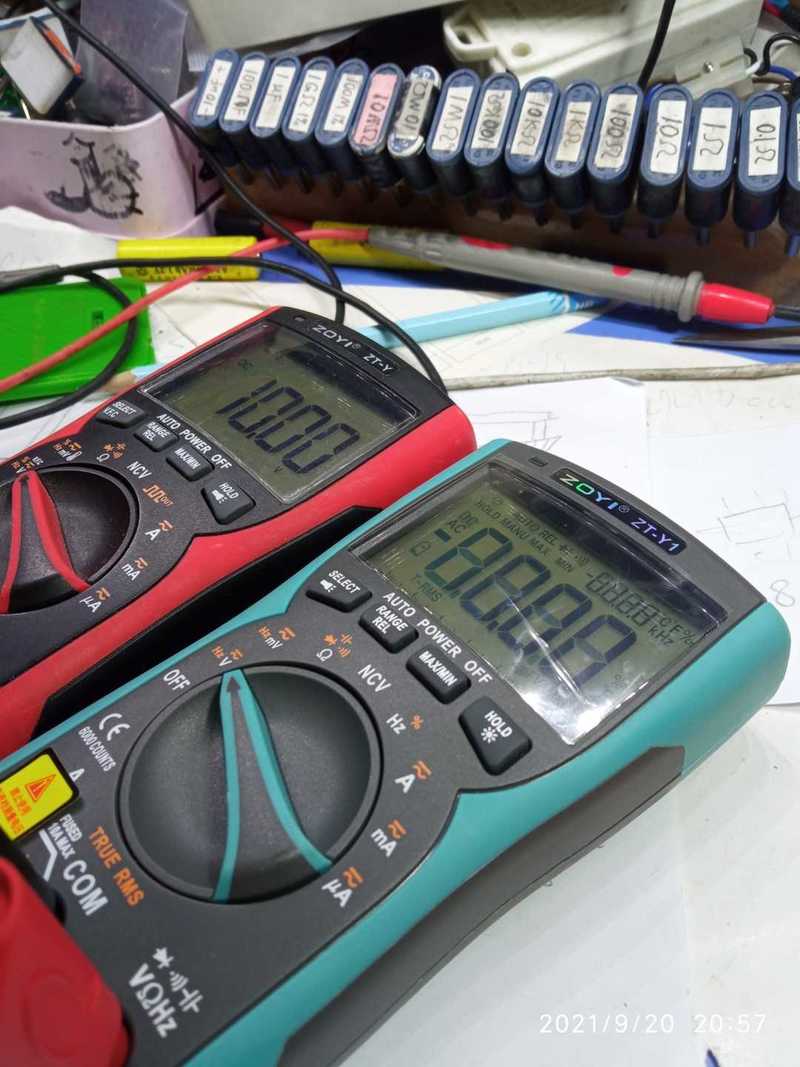

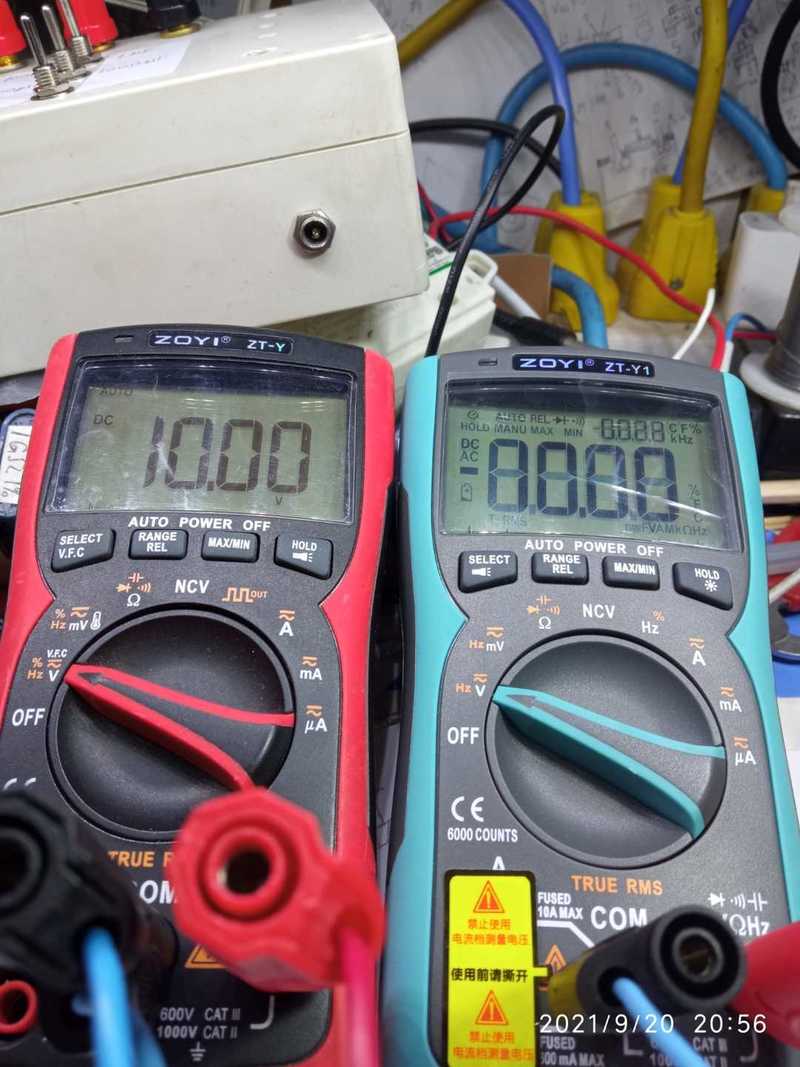

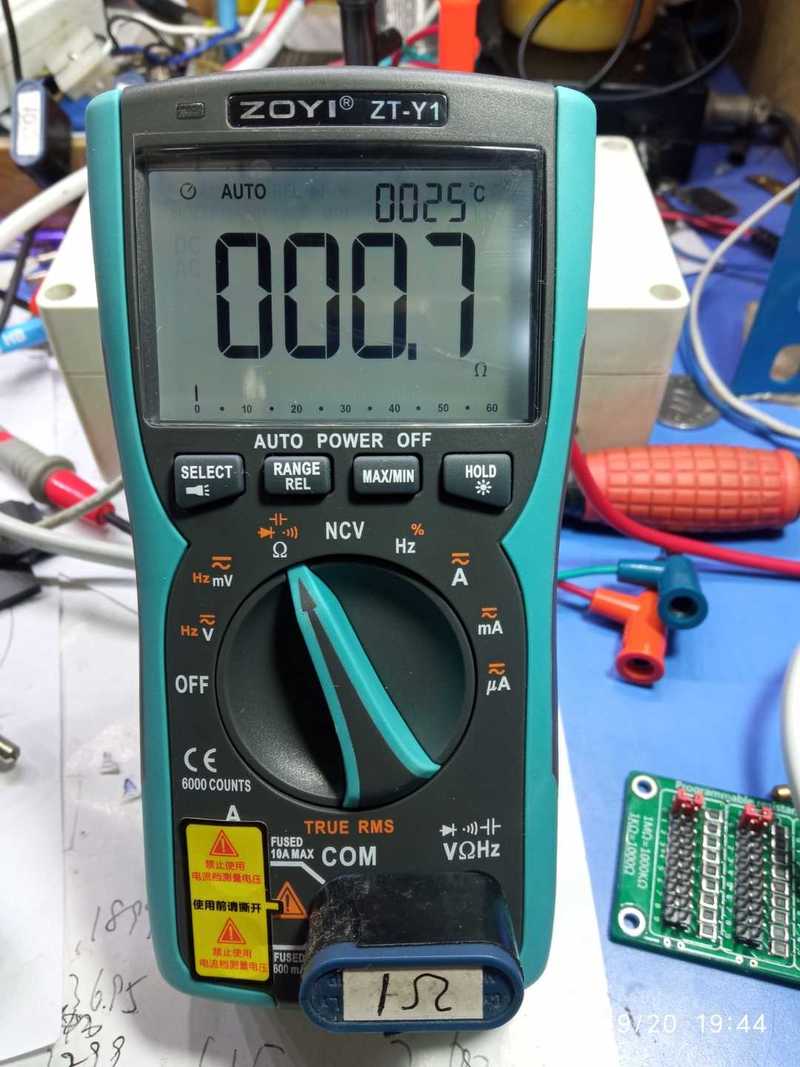

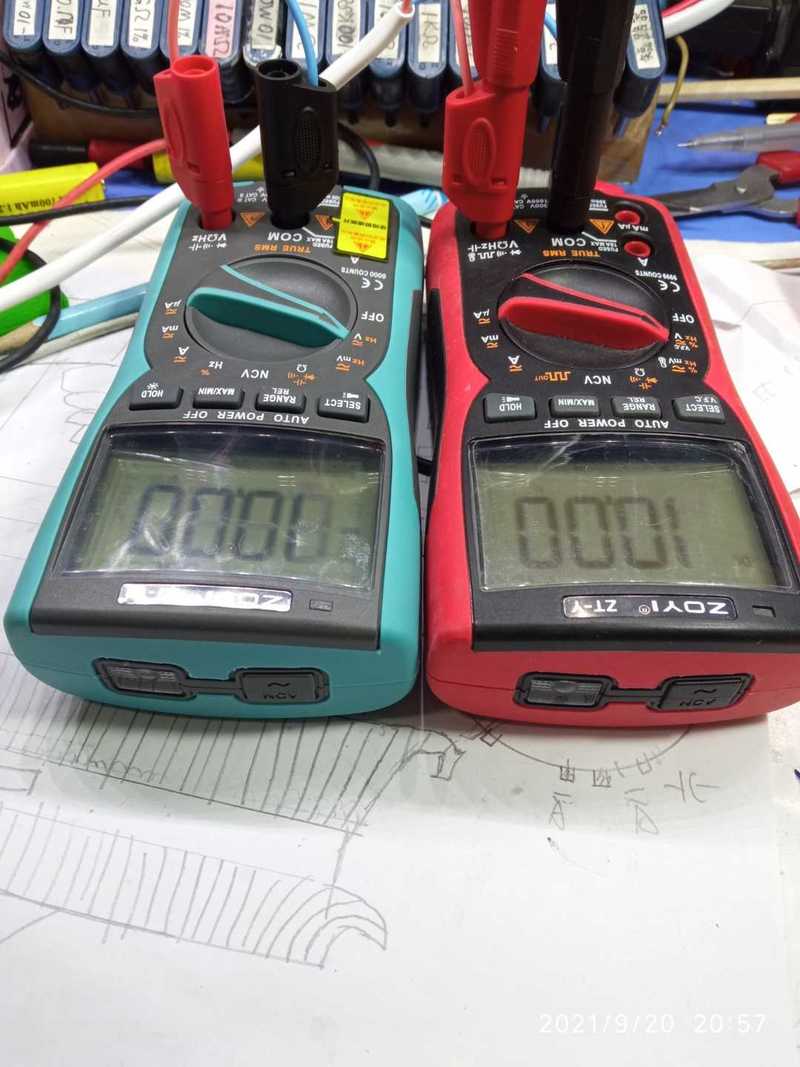

屏幕可视角度！

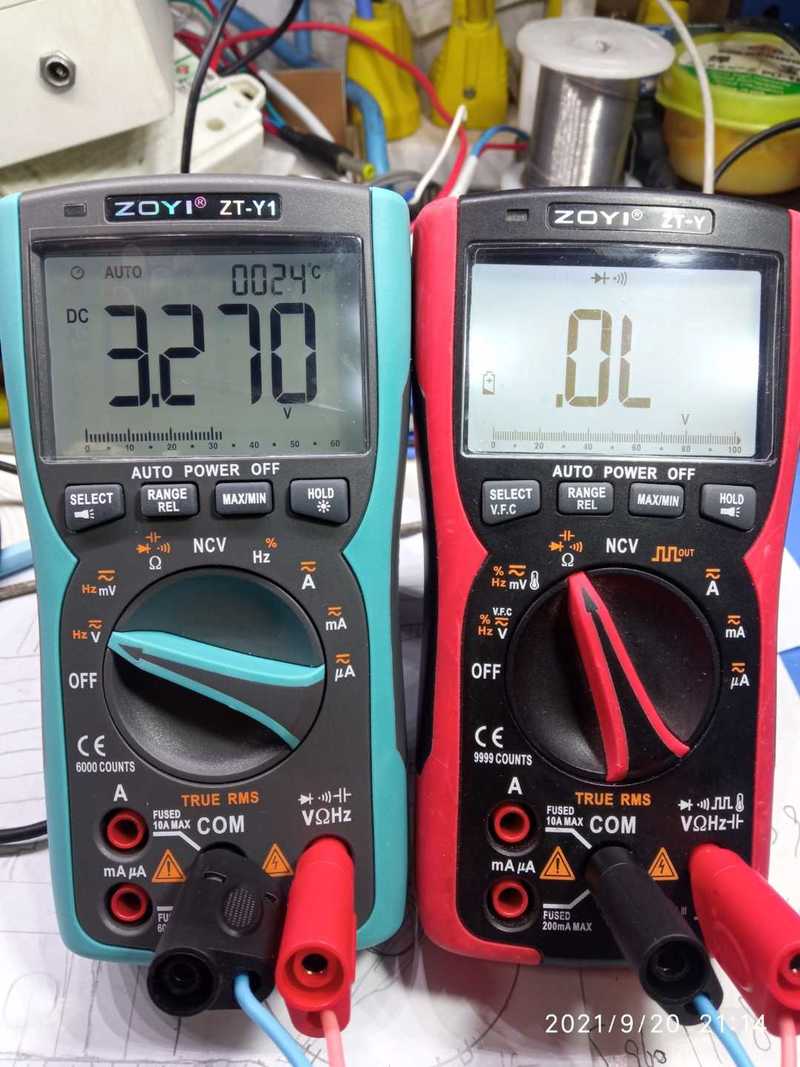

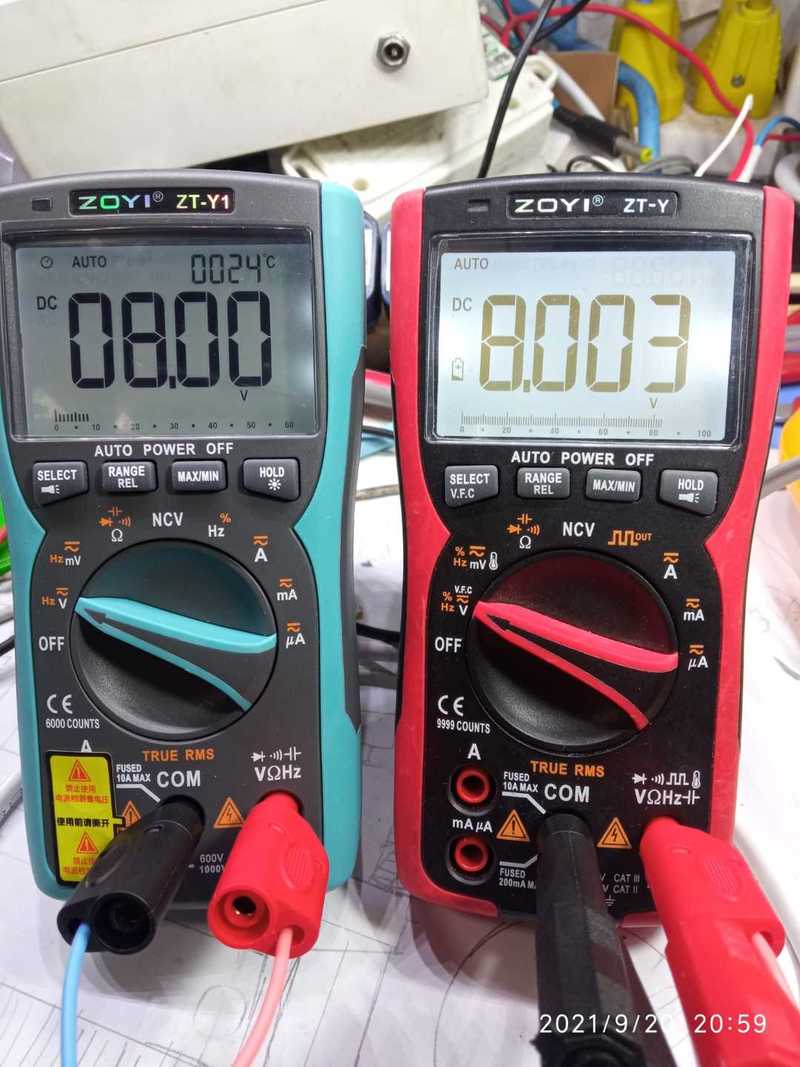

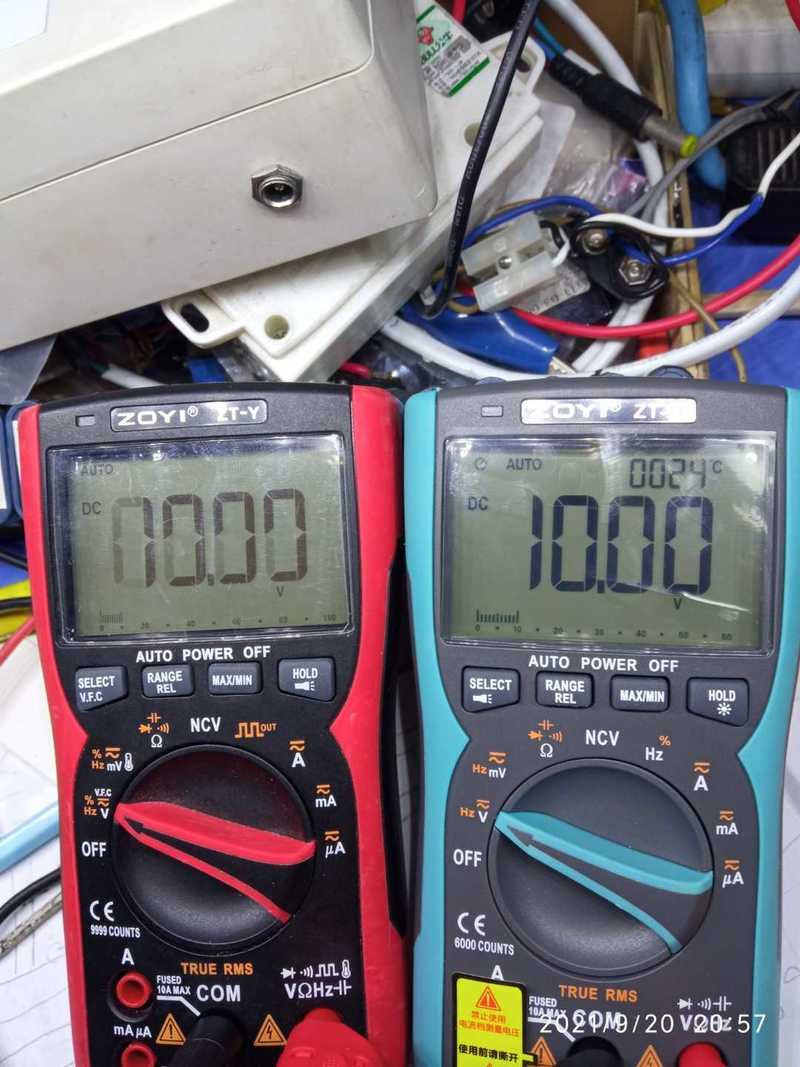

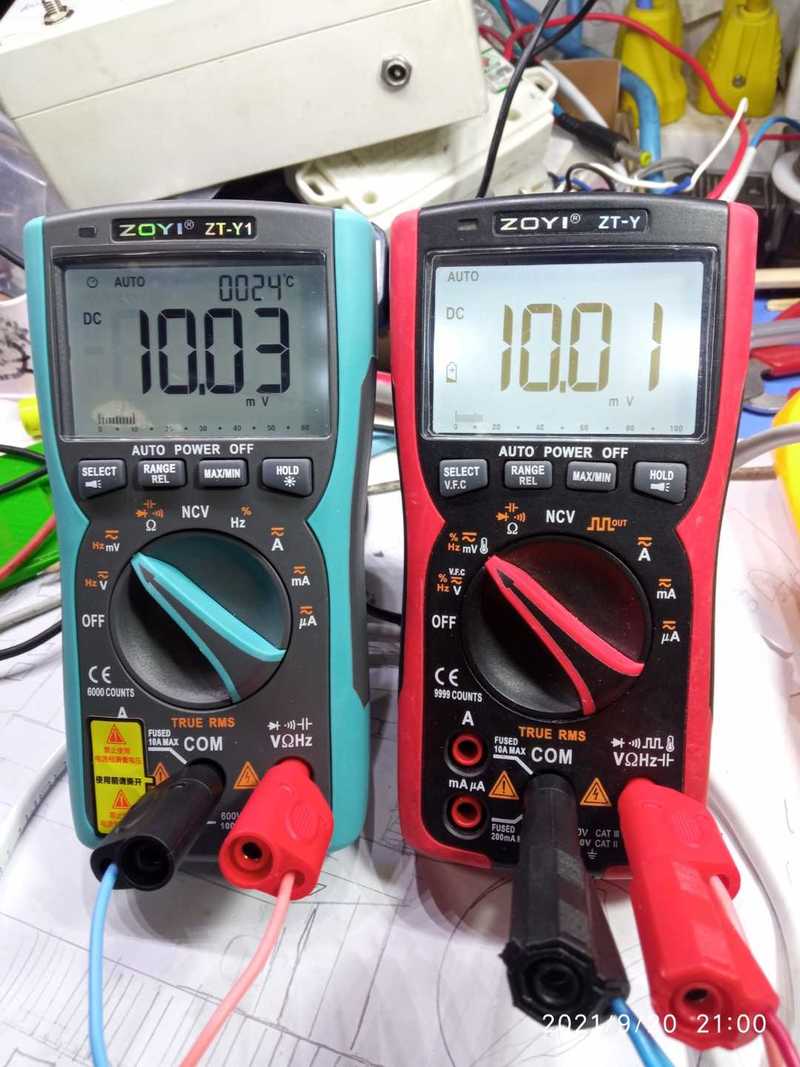

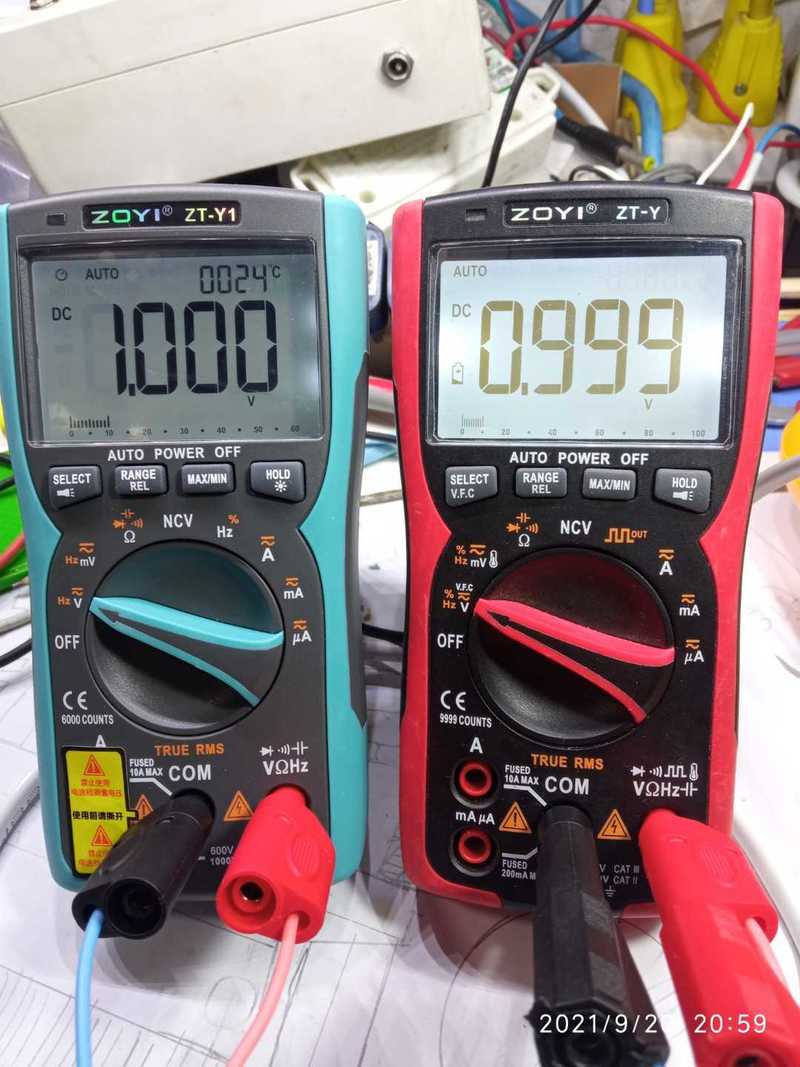

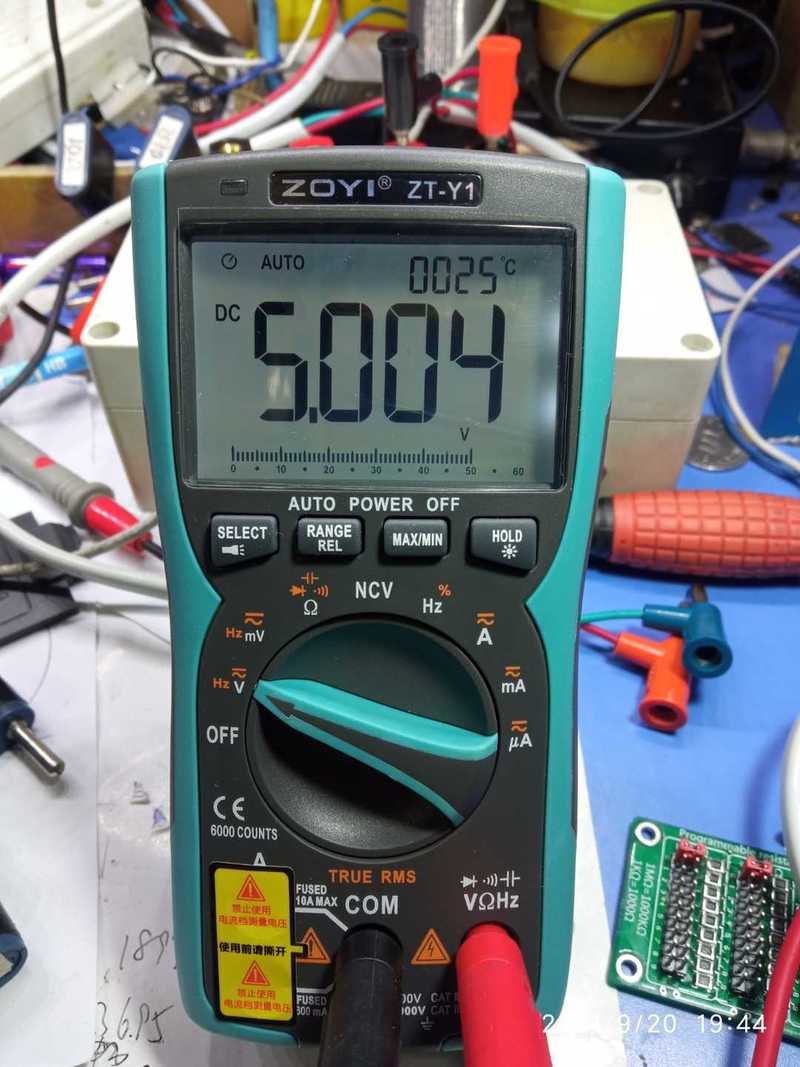

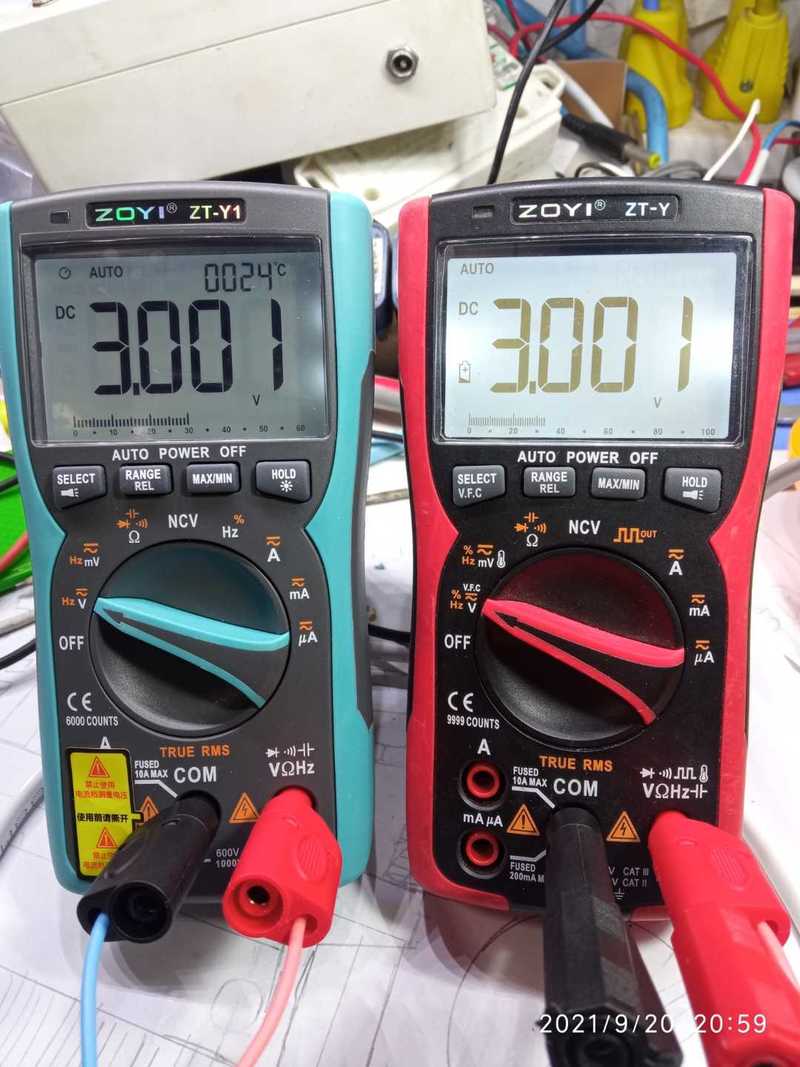

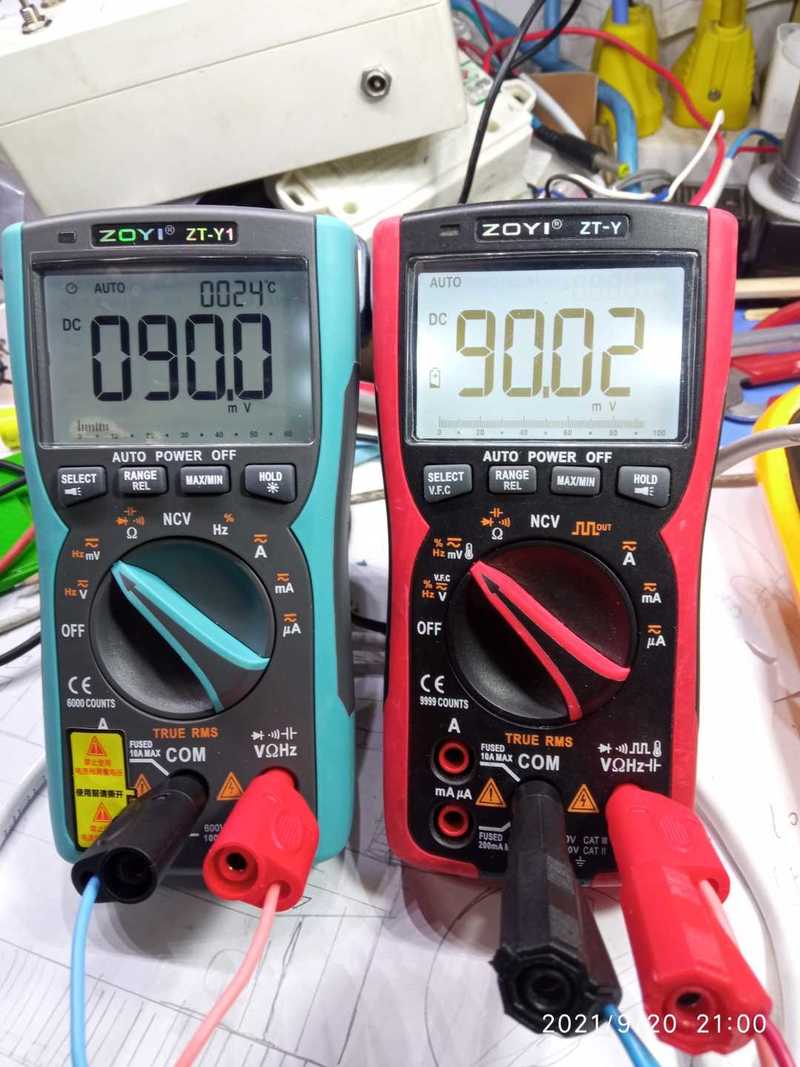

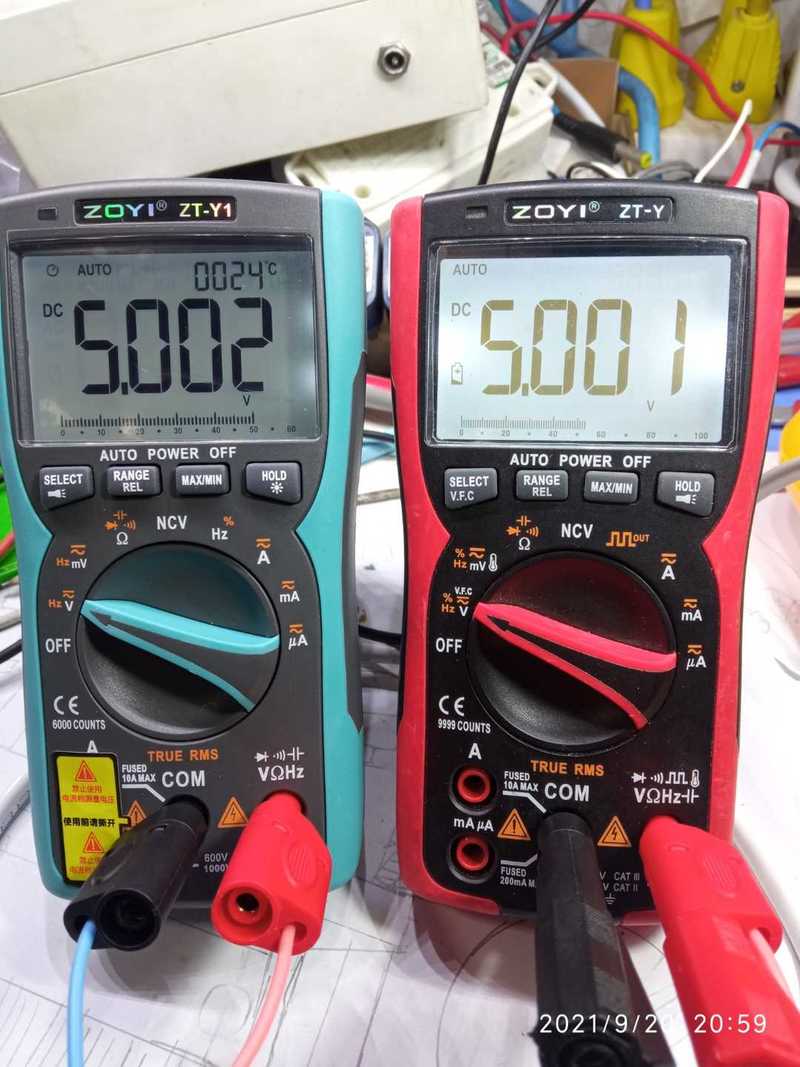

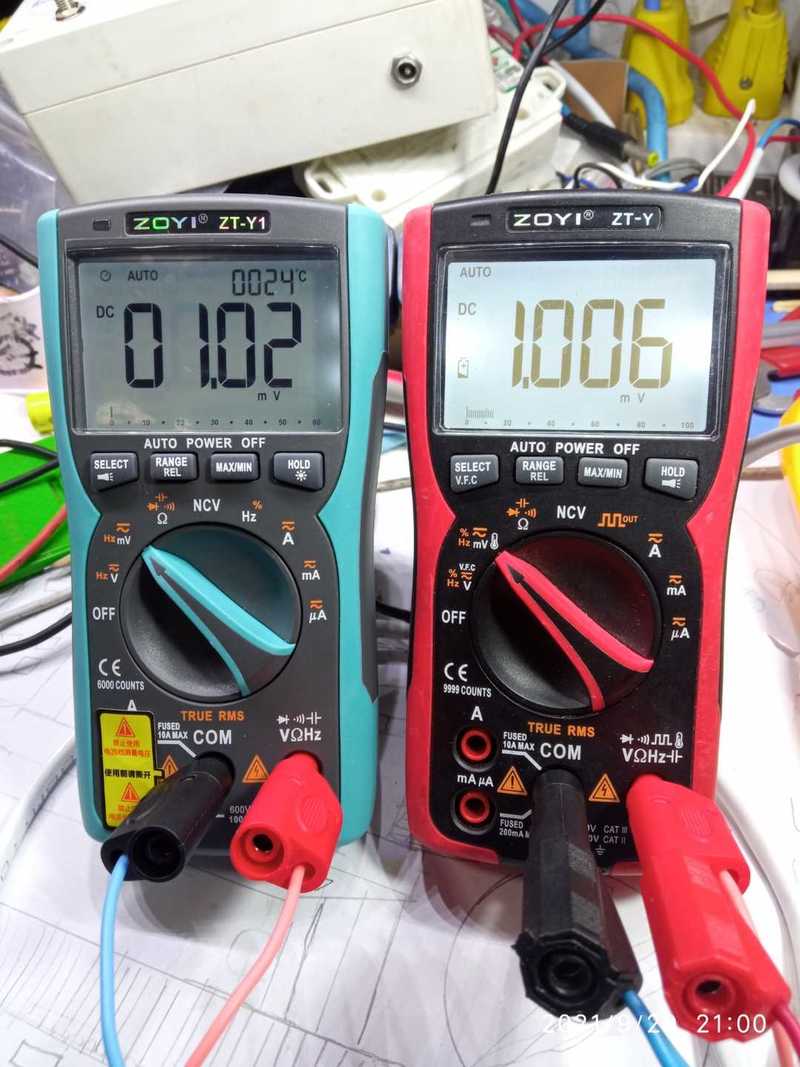

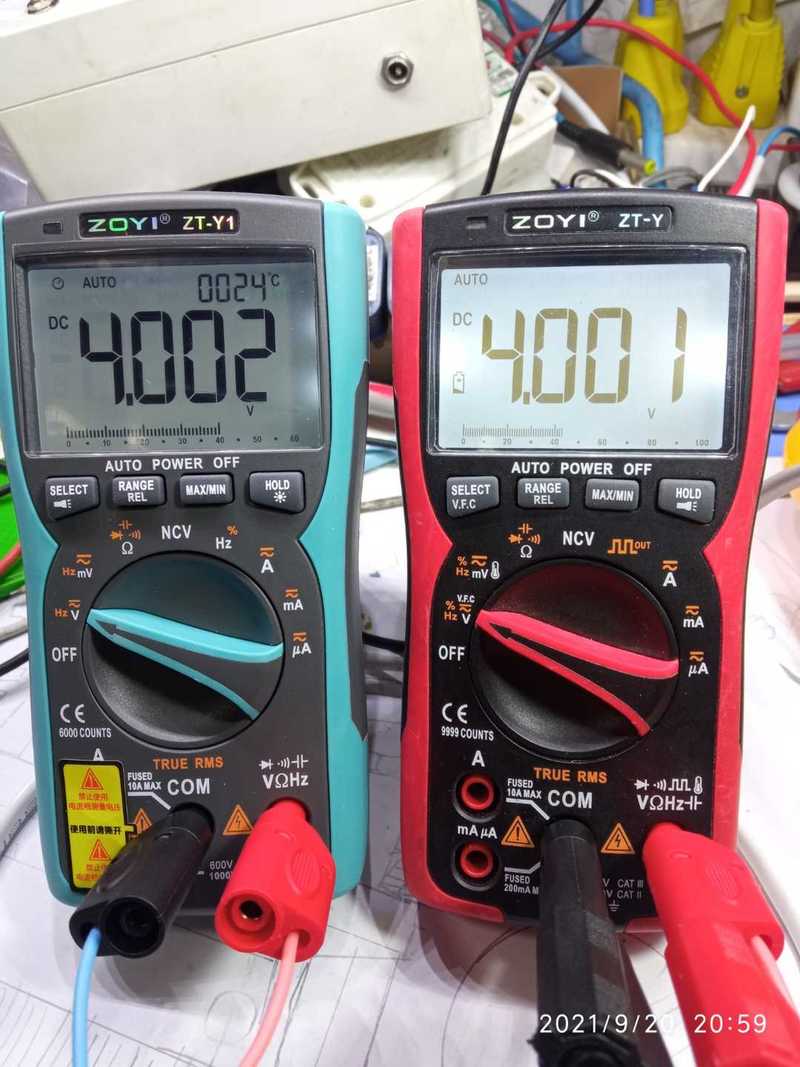

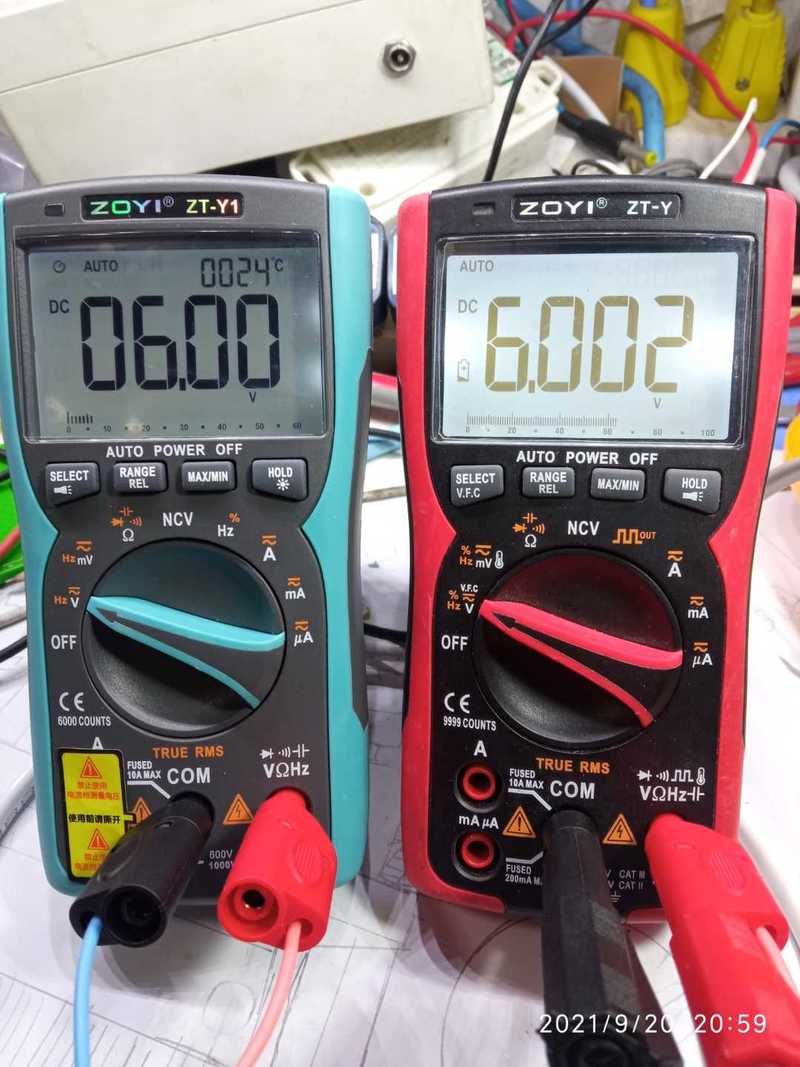

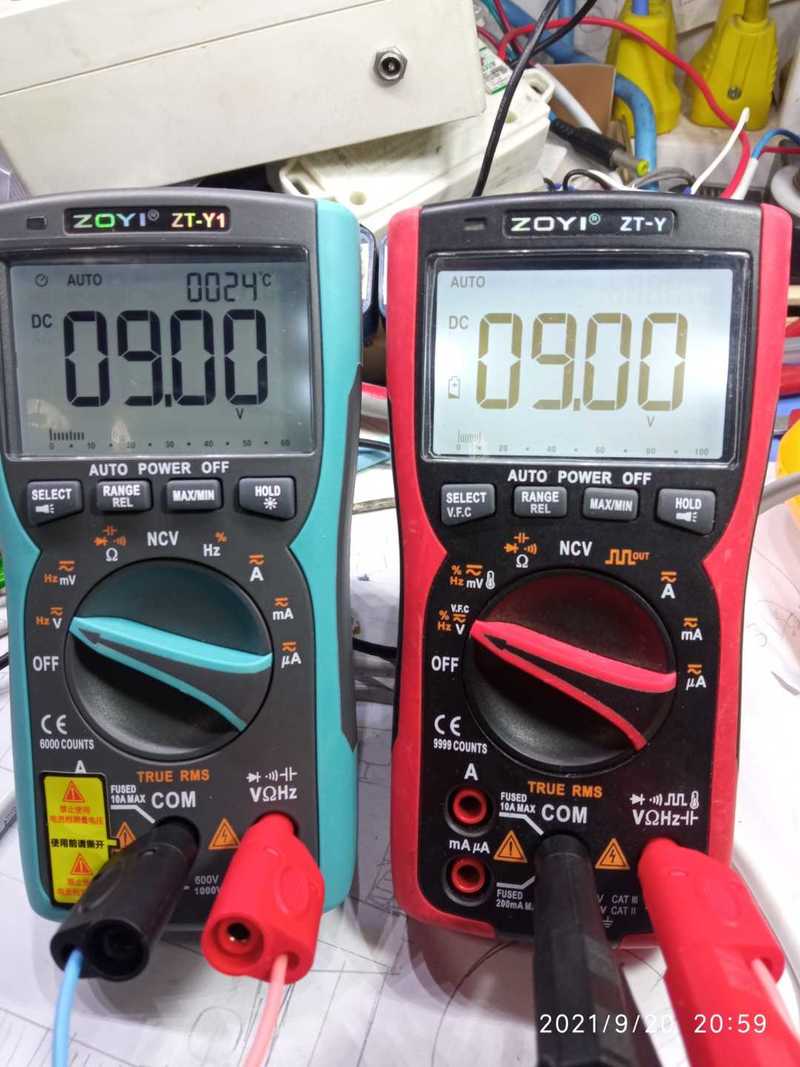

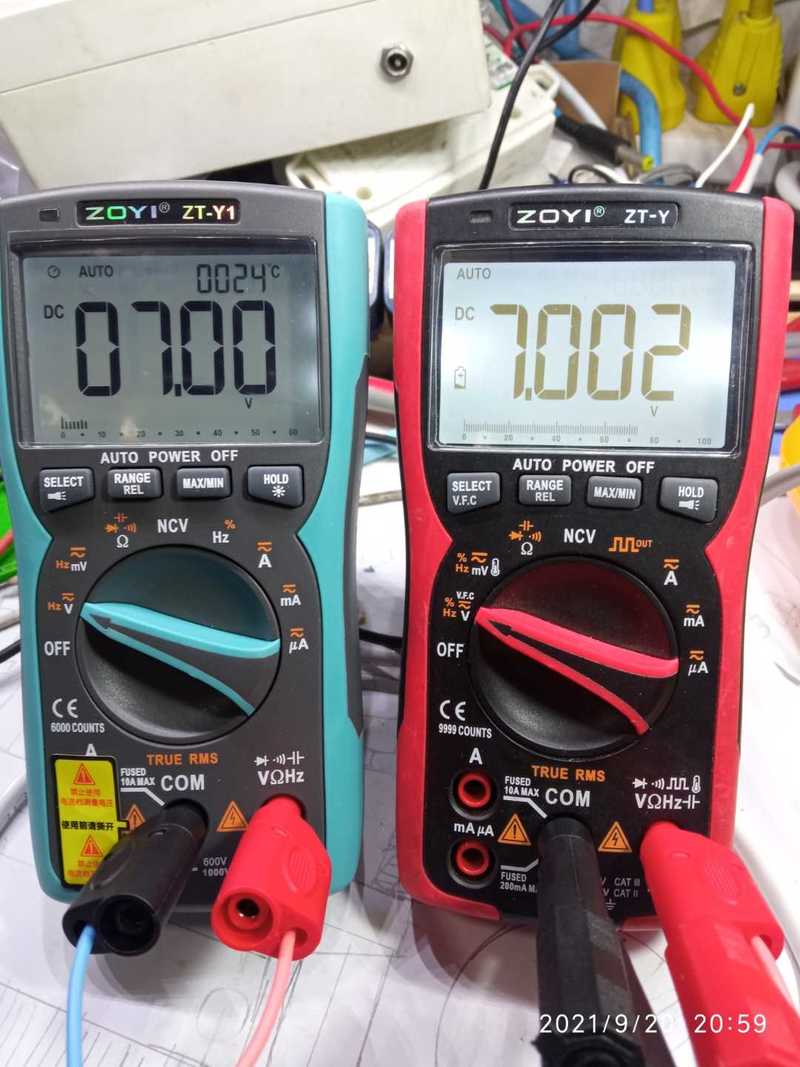

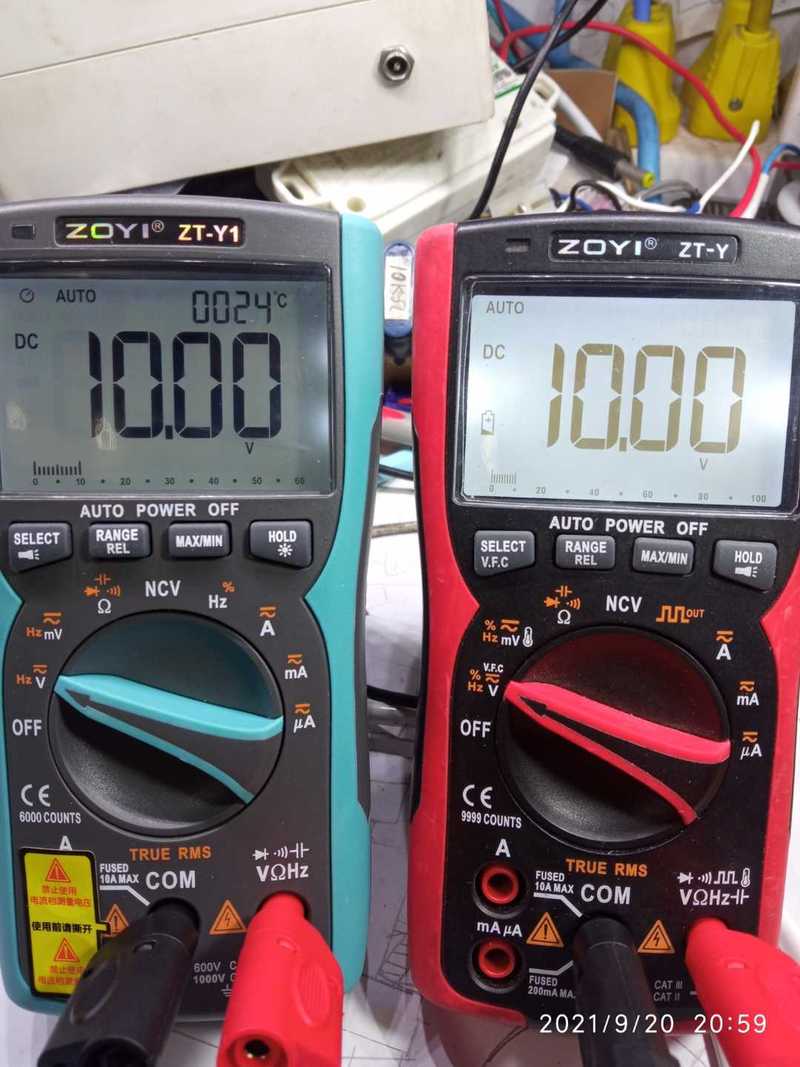

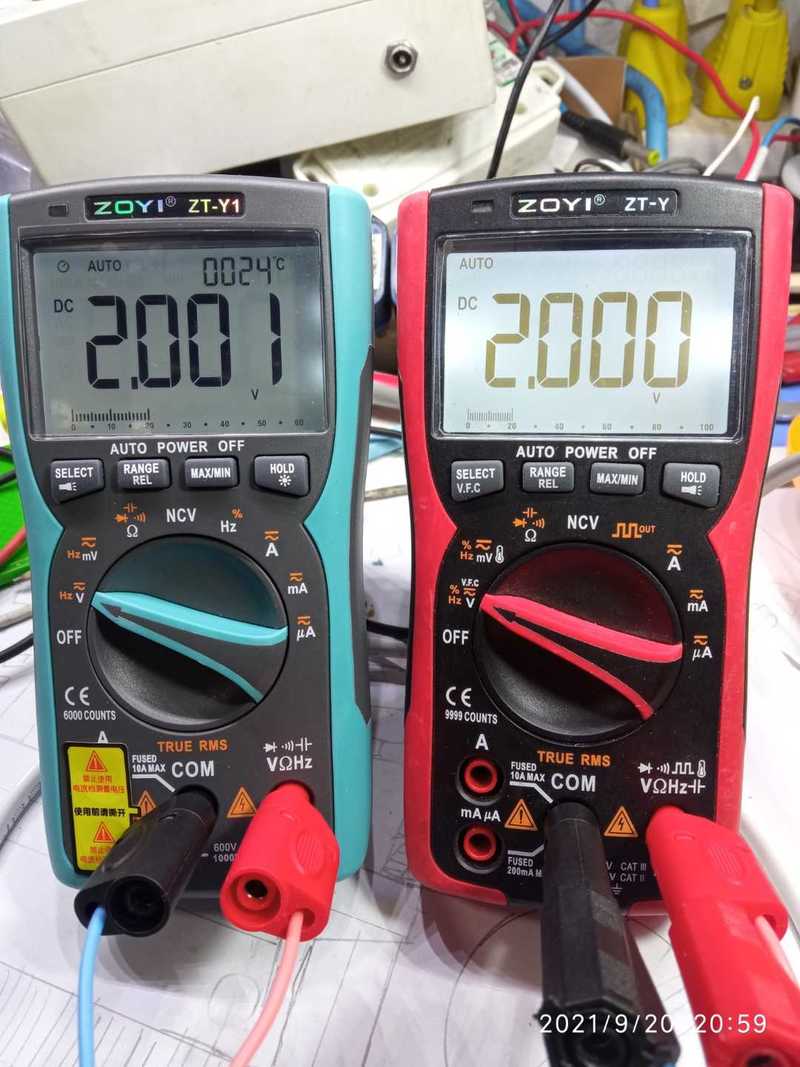

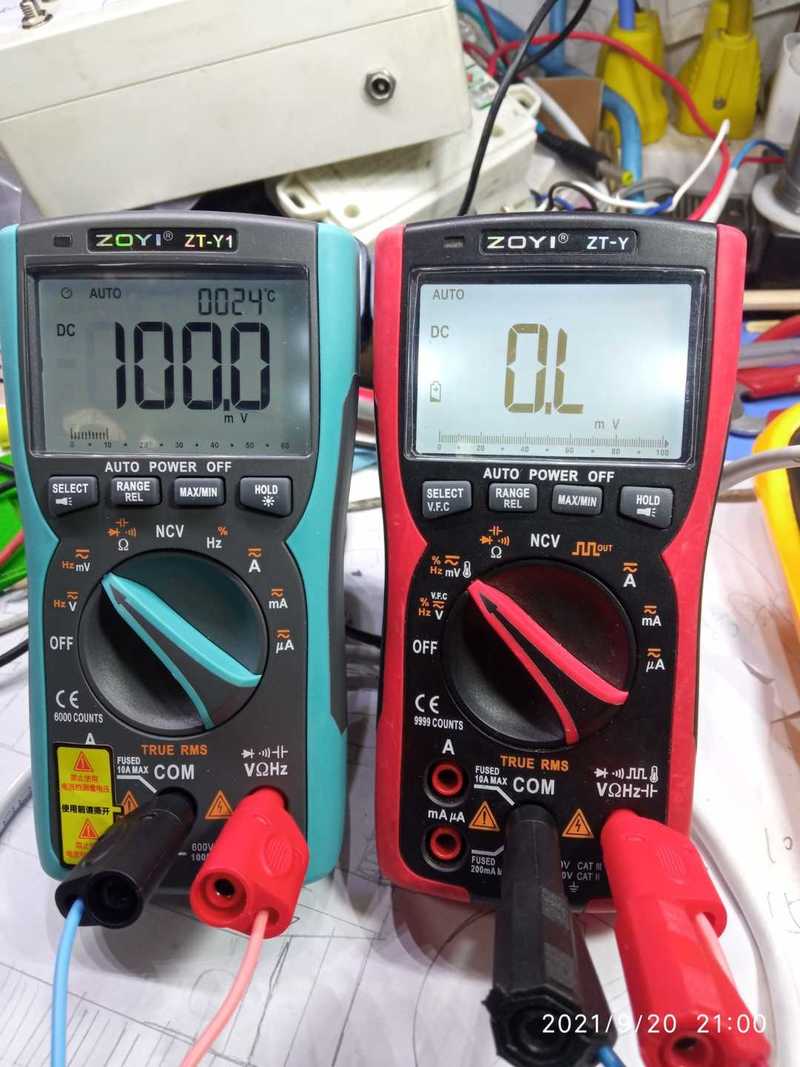

和ZT-Y对比测试！6000和9999对比，有点不公平！

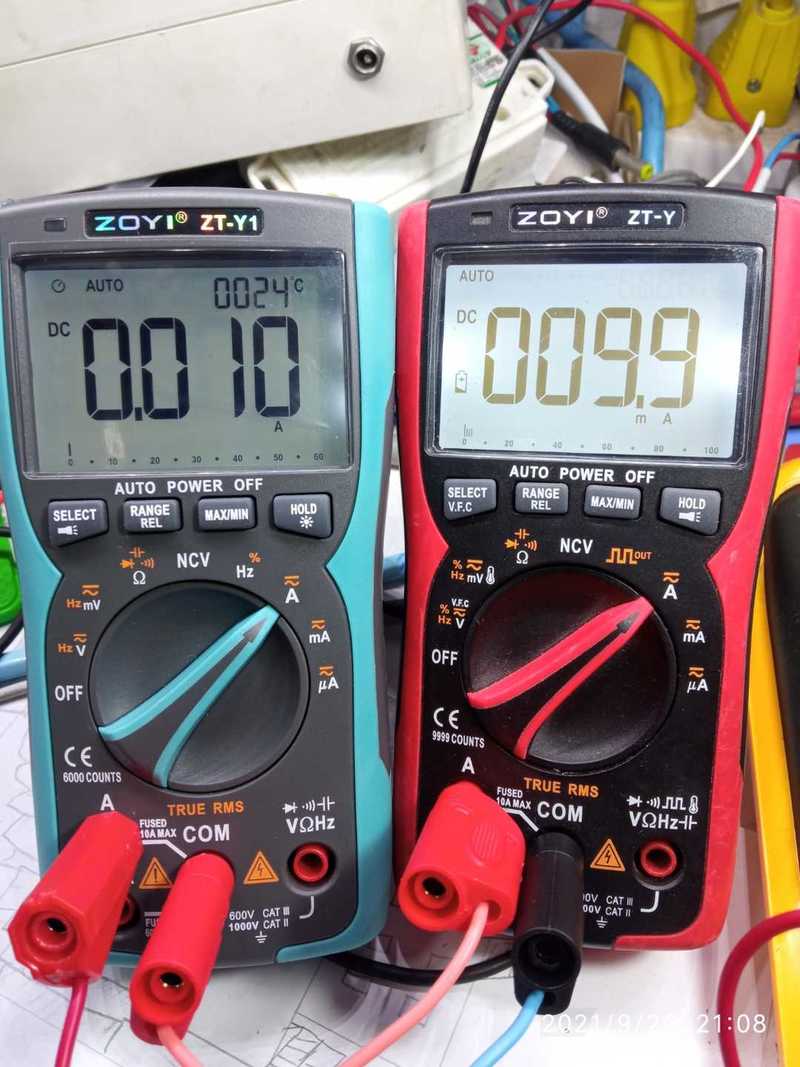

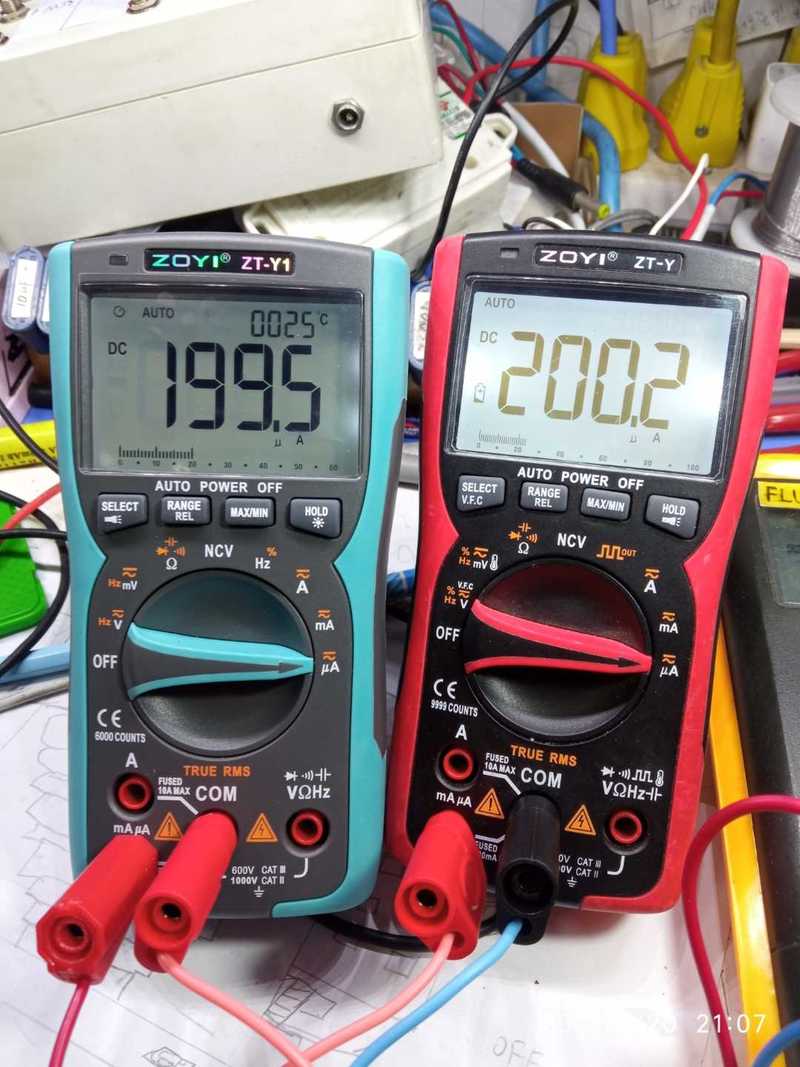

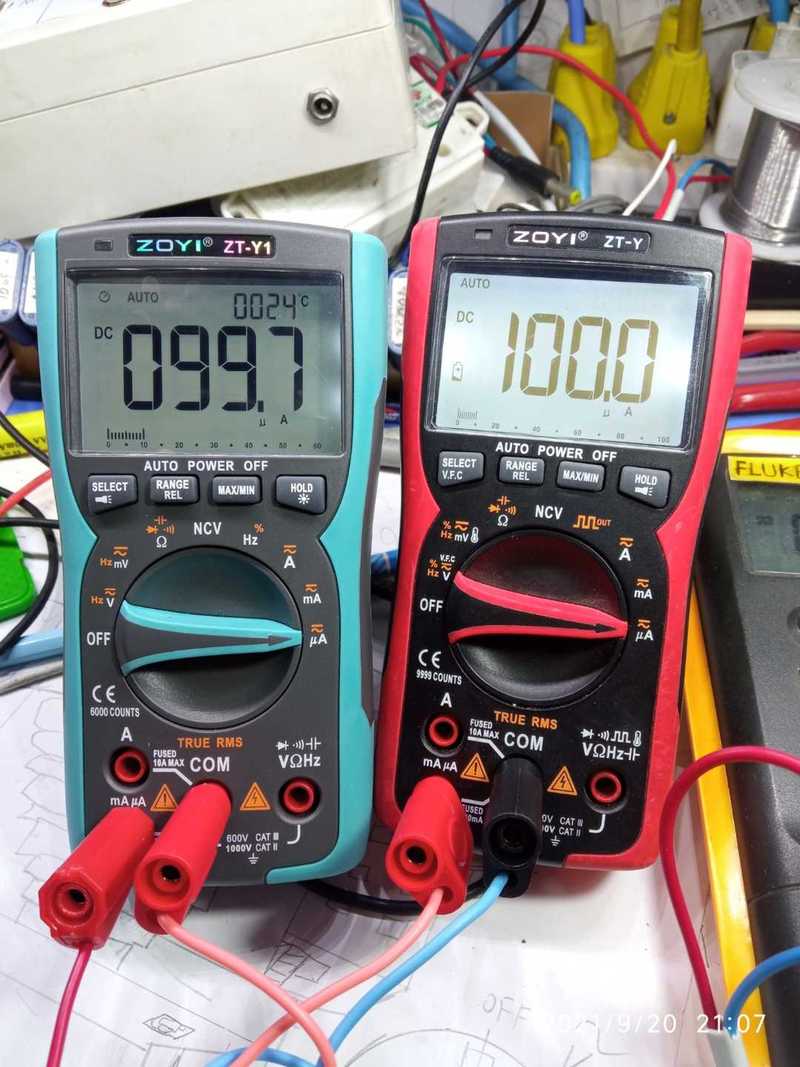

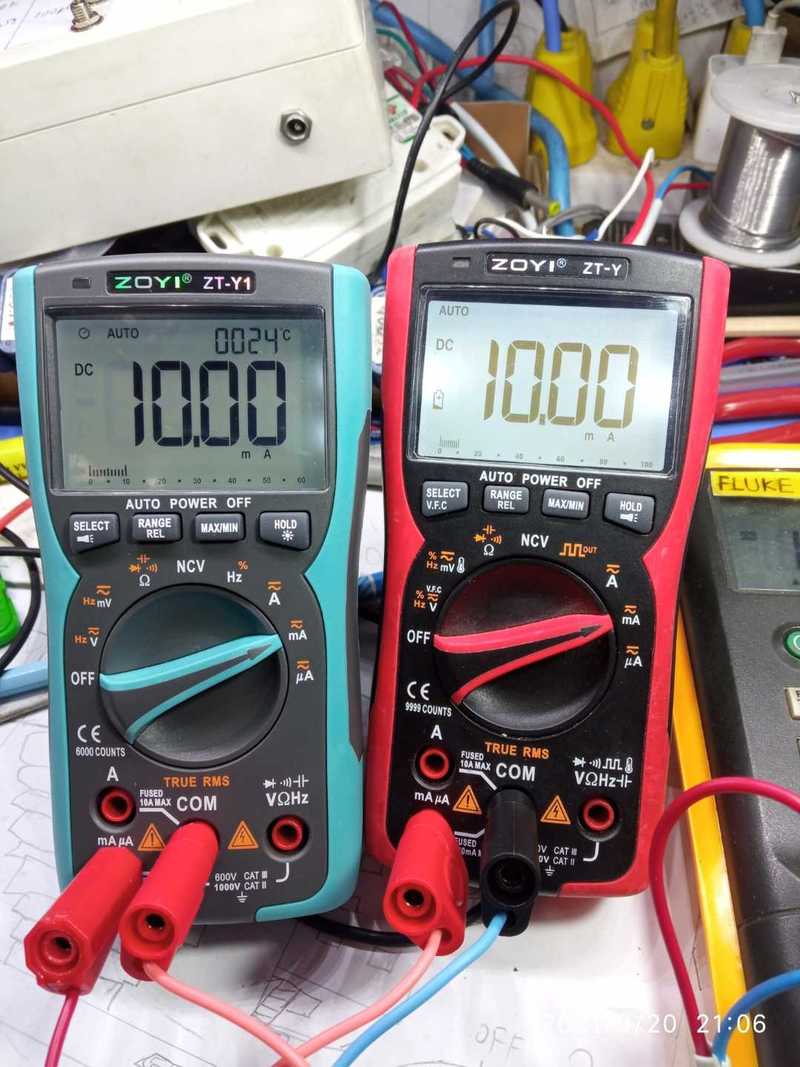

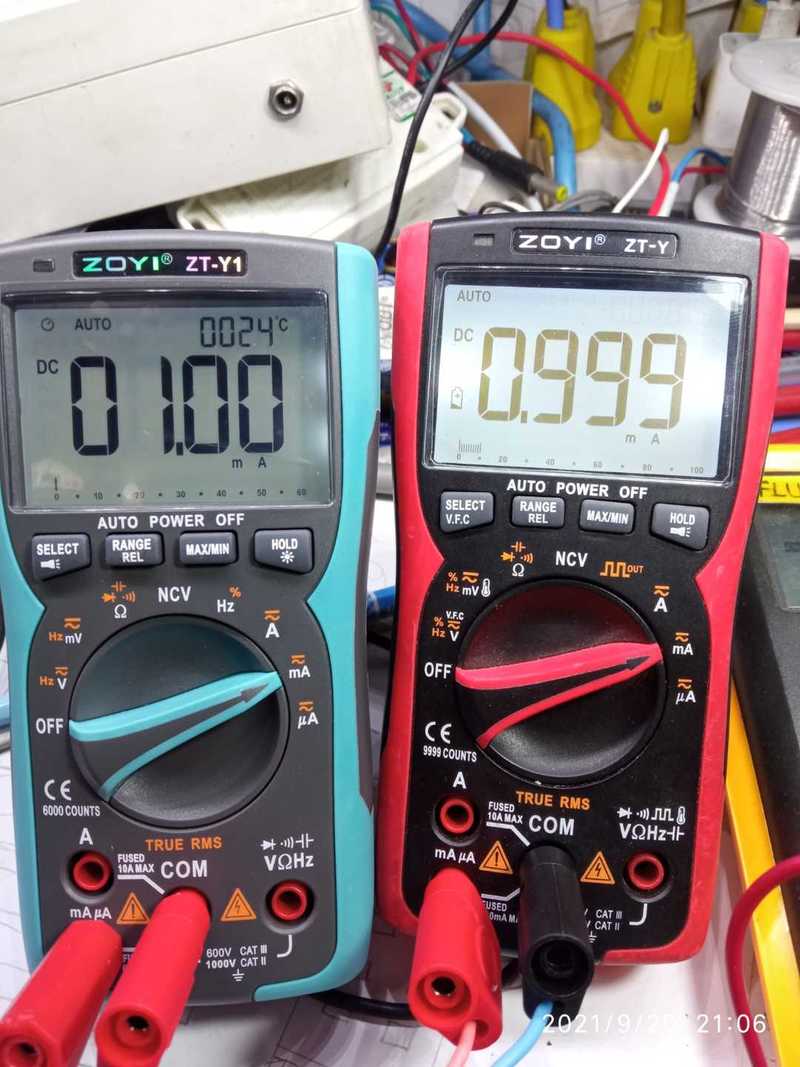

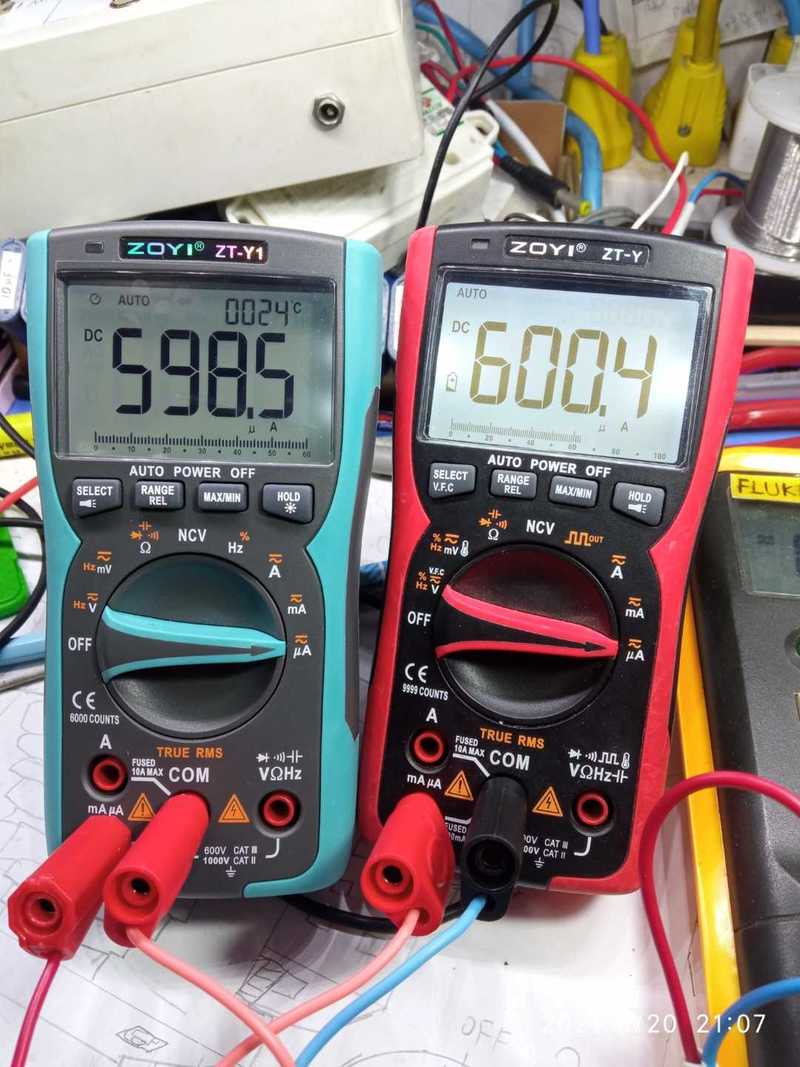

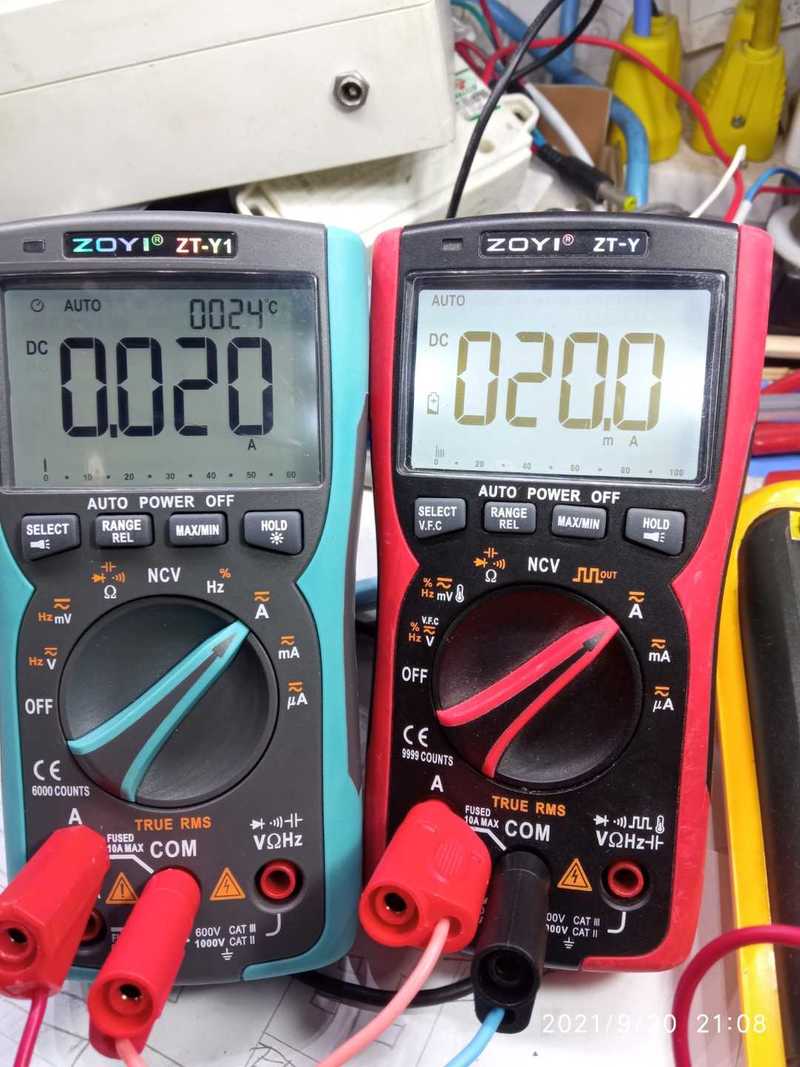

电流档，Y1测量电流有点慢！精度还不错，不过比Y精度差一点！

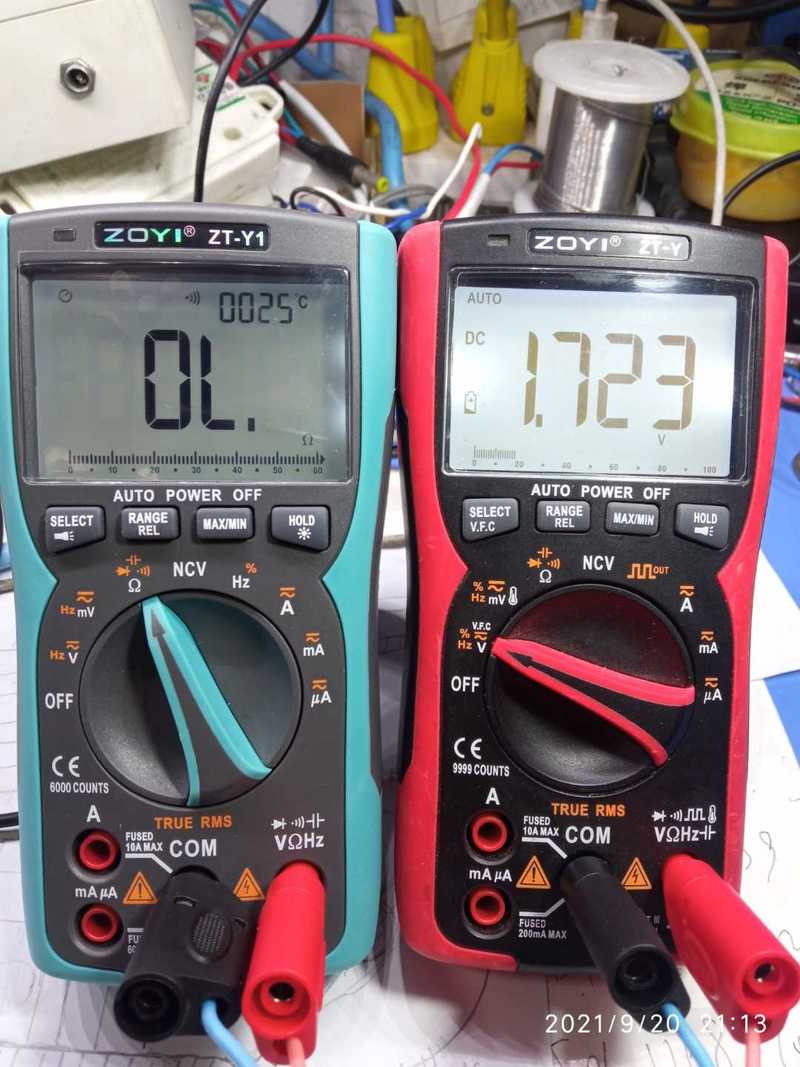

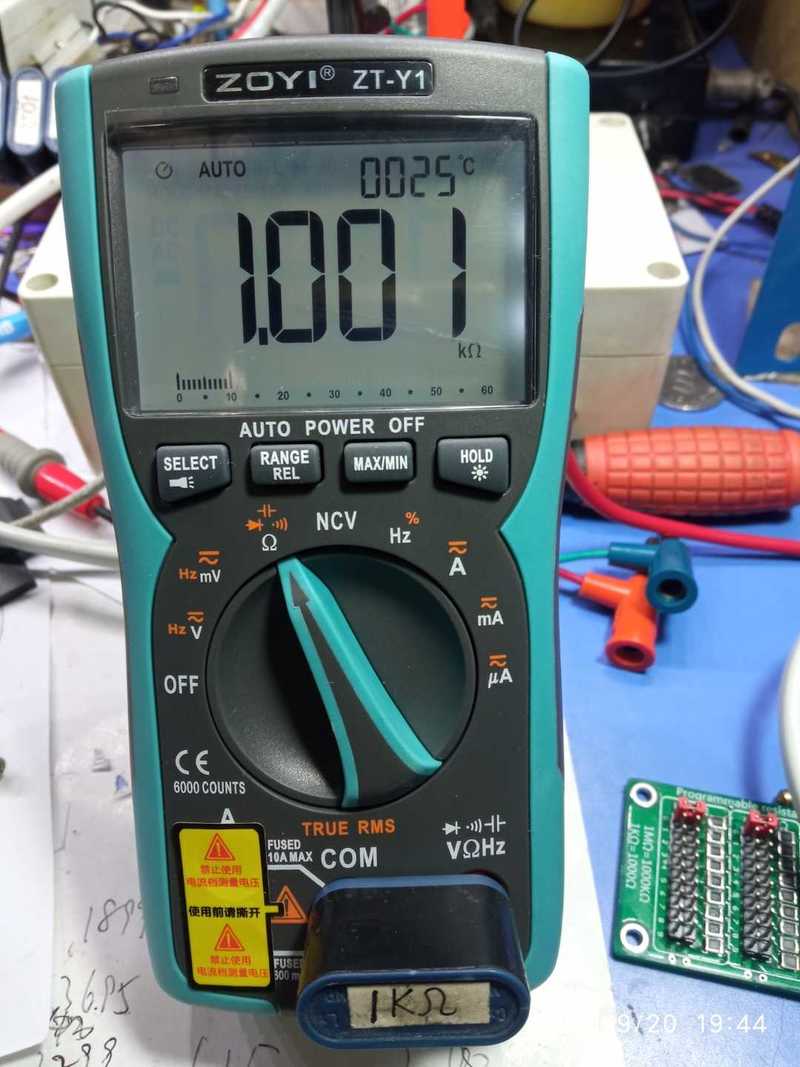

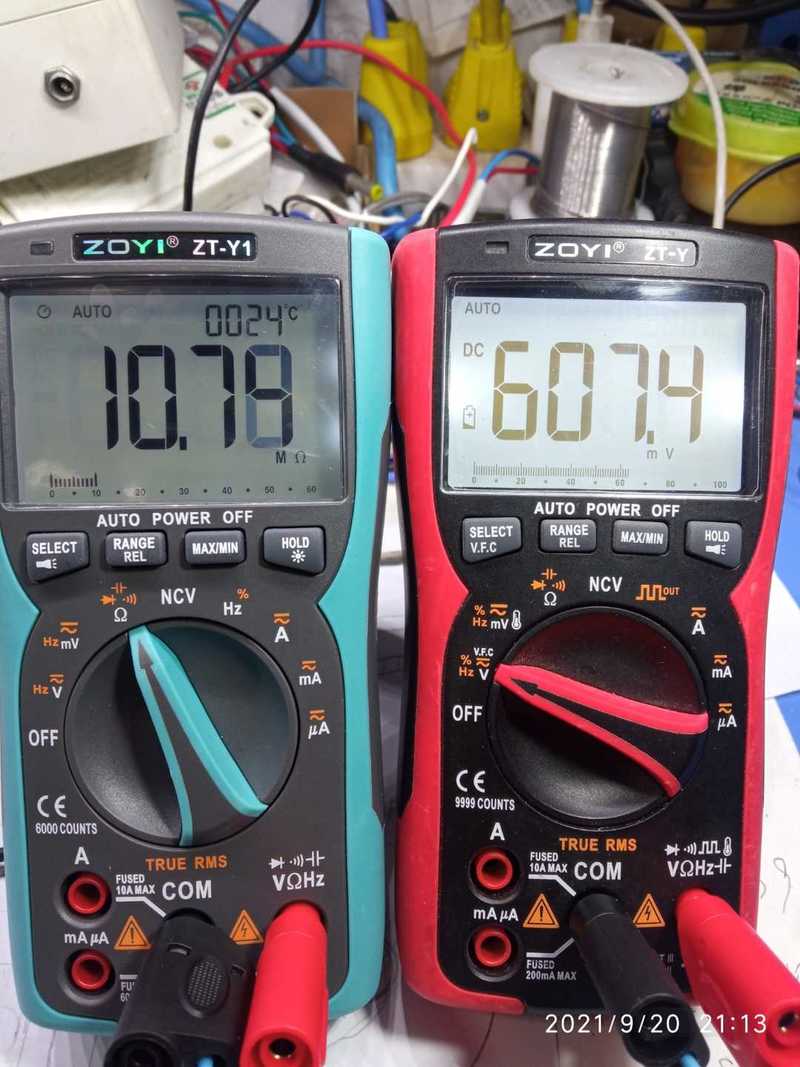

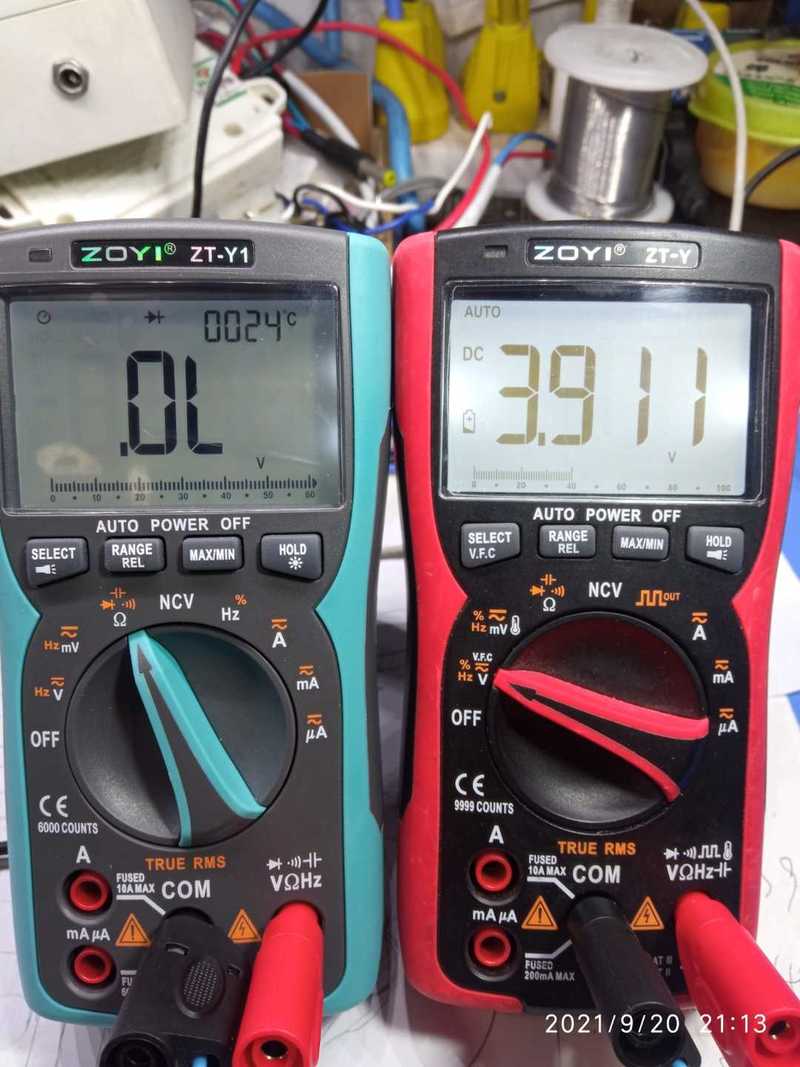

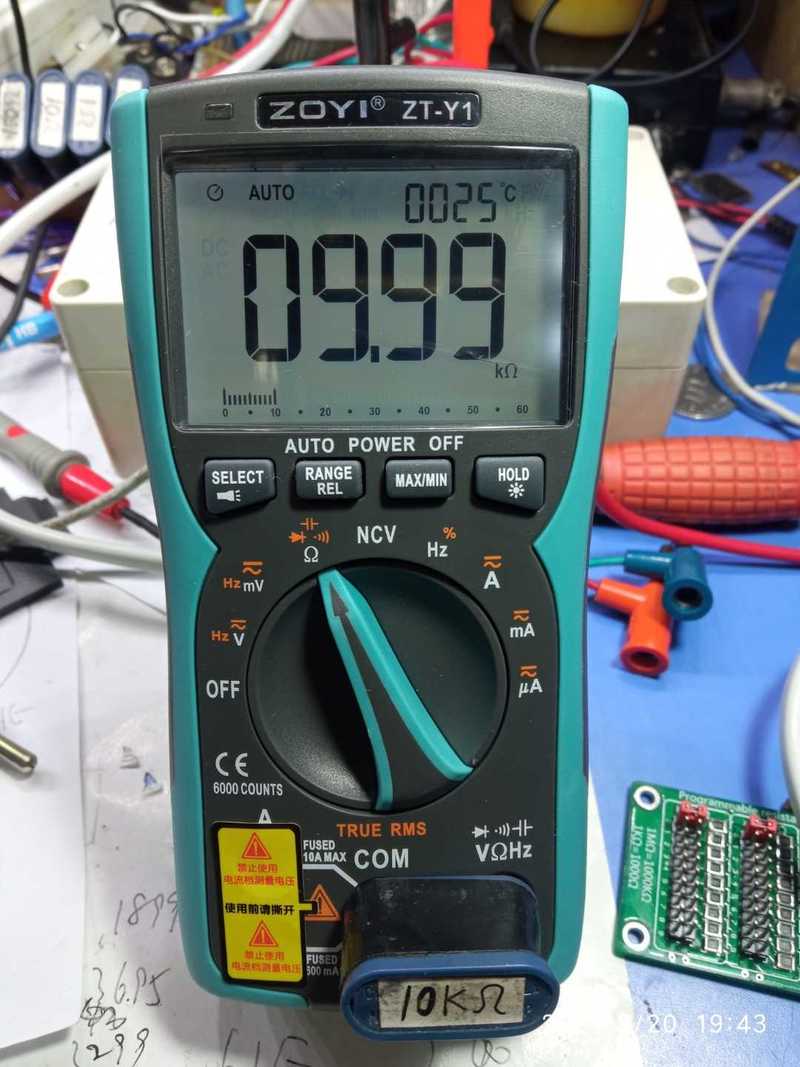

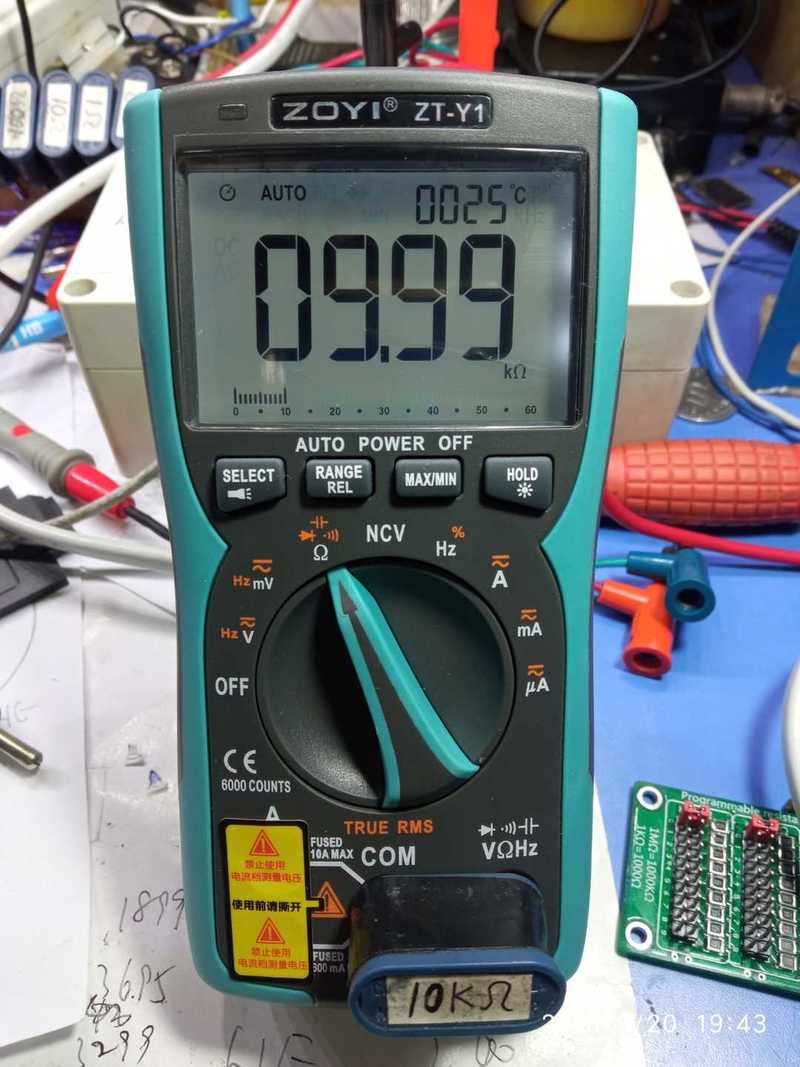

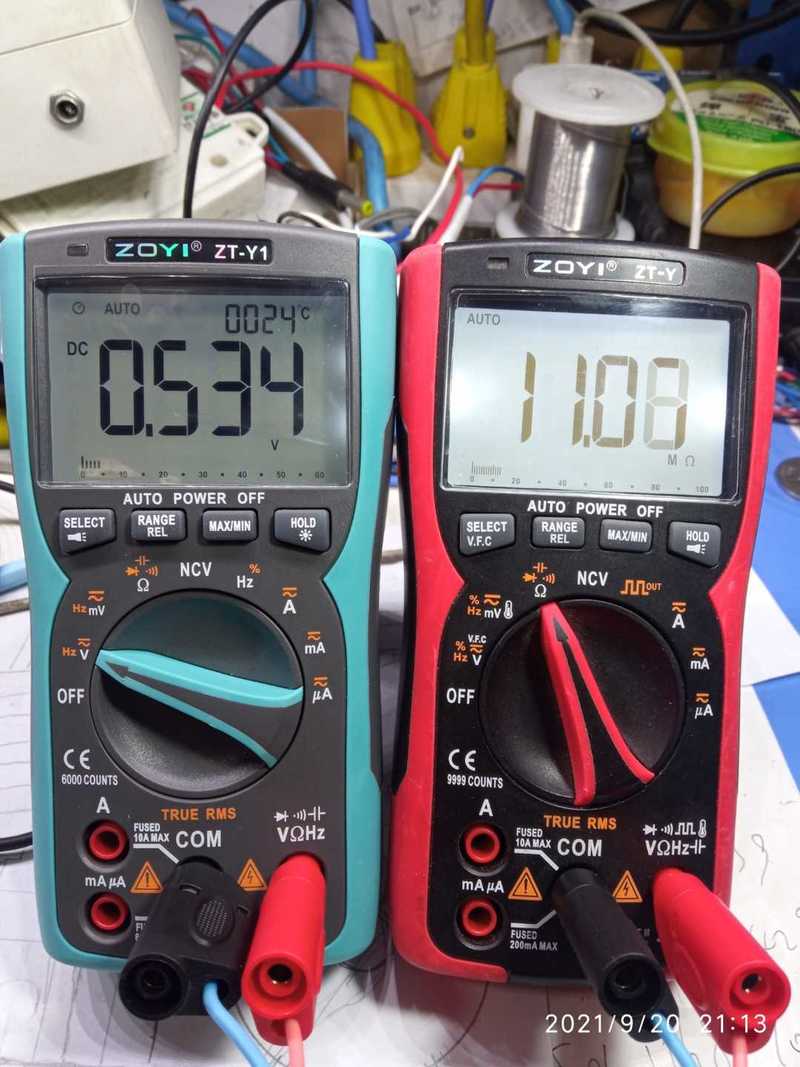

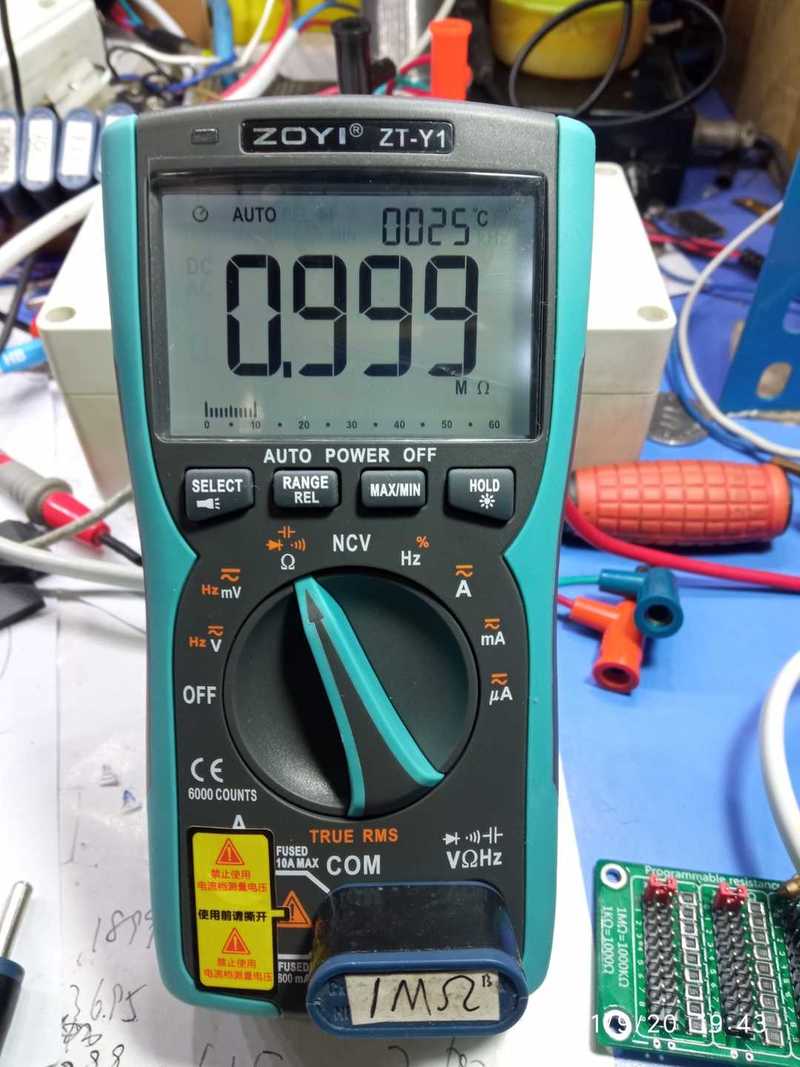

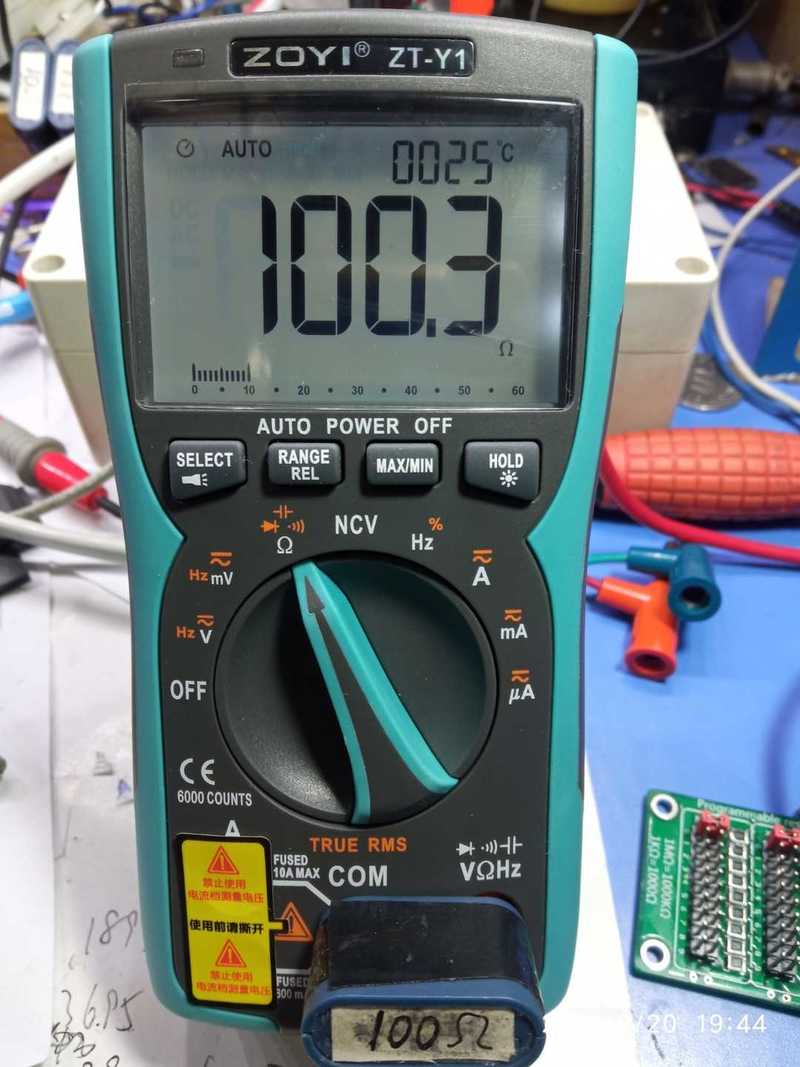

电阻档，二极管档，同断档电压！

谢谢分享

没有24C芯片都能调

这个还不错哦

校准方法这么快就知道，厂家的吧

校准方法很牛，用8晶振的表不多。

看样子102A也可以校了吗

校准了直流mV档以后对直流V档有影响吗？

谢谢分享{:9002:}

表述 发表于 2021-9-21 09:55
校准了直流mV档以后对直流V档有影响吗？

当然有影响了

是参考的SD7890A6/SD7501A6规格书中的校准流程吧。最近刚买了ZT102A，原本按这个操作没成功，以为是不带A6后缀的版本而没有校准功能。看到本帖又去试了一下，这次居然成功了。原来开机时拨盘要快，不能在AUTO档滞留。只要快速转过AUTO档，后面的流程就没有问题了。
可惜我作为入门新手没有可靠的基准参考，最多校一下环境温度罢了。

表述 发表于 2021-9-21 09:55
校准了直流mV档以后对直流V档有影响吗？

mV是基础档位，肯定有影响

gkbd 发表于 2021-9-21 13:22
是参考的SD7890A6/SD7501A6规格书中的校准流程吧。最近刚买了ZT102A，原本按这个操作没成功，以为是不带A6 ...

哈哈102A还真的可以校了

谢谢楼主分享技术贴。
