众仪ZT-Y1和Y2互换身份！

*发表于：2021-9-27 00:16:30* 4420 来自手机 · 发表于：2021-9-27 00:16:30

您需要登录才可以下载或查看，没有账号？立即注册

x

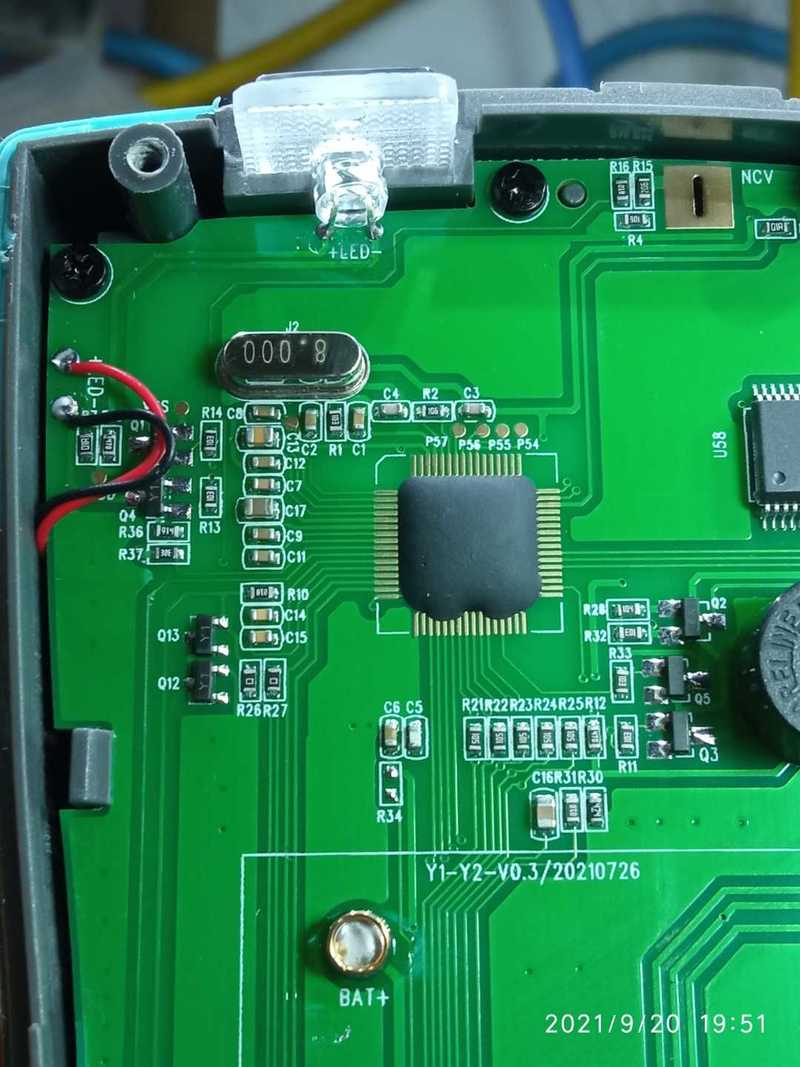

根据朋友的提示，Y1和Y2的不同点，Y1多了R26 R27 两个0欧电阻，Y2多了R34的0欧电阻！
装上R34的0欧电阻后Y1就变成了Y2。(不用0欧电阻，直接短接也可以)。
跑了一下线路，26和27两个电阻应该是频率档连接保护三极管和频率信号输入芯片引脚的用处！不拆的话，暂时没发现有何问题！

勇闯沙滩 · 2021-9-27 06:22:39

这资料也有，轻松改Y2-------有耐力。

wgh1027 · 2021-9-27 08:05:08

牛

wgh1027 · 2021-9-27 08:05:42

真牛

wgh1027 · 2021-9-27 08:06:28

非常牛

表述 · 2021-9-27 08:09:13

这资料你都搞到了，真行呀。

zhangwj98 · 2021-9-27 08:10:54

好,值得收藏。

qizming · 2021-9-27 10:05:42

是把6和17脚短路吗

wgh1027 · 2021-9-27 10:09:49

qizming 发表于 2021-9-27 10:05
是把6和17脚短路吗

不是

hc061218 · 2021-9-27 12:15:41

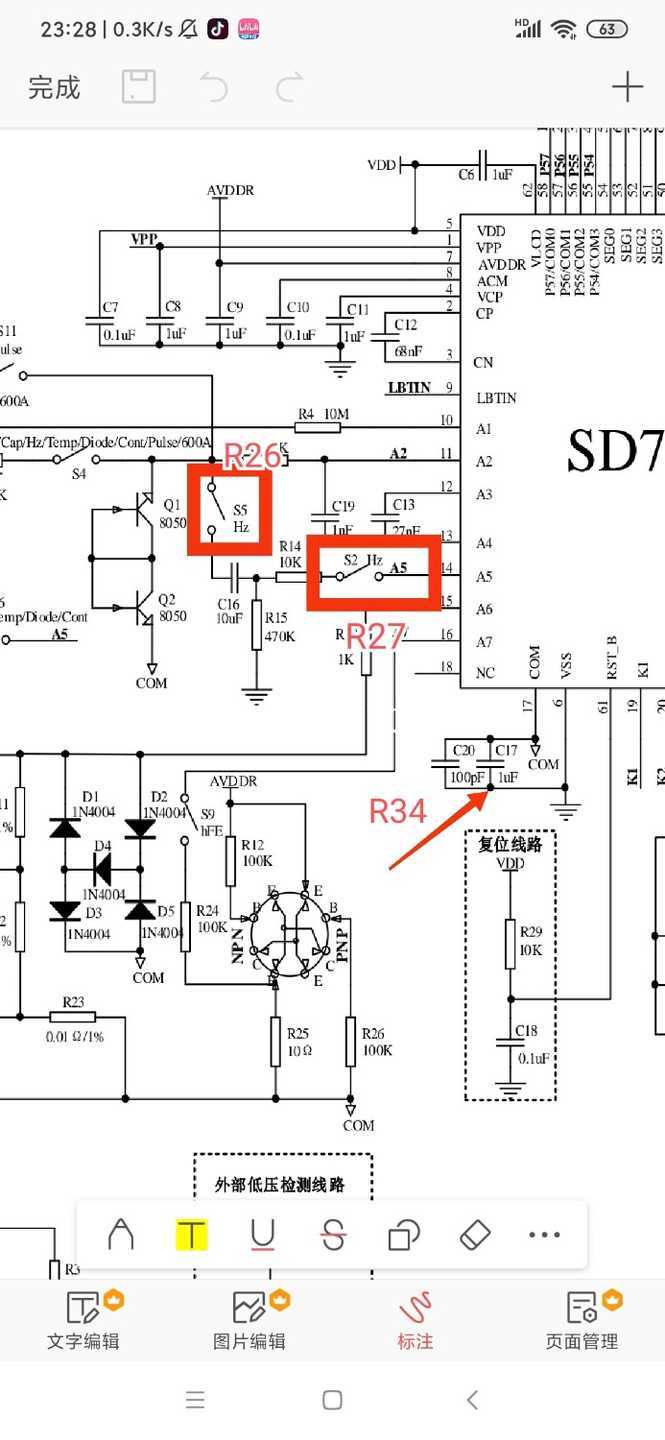

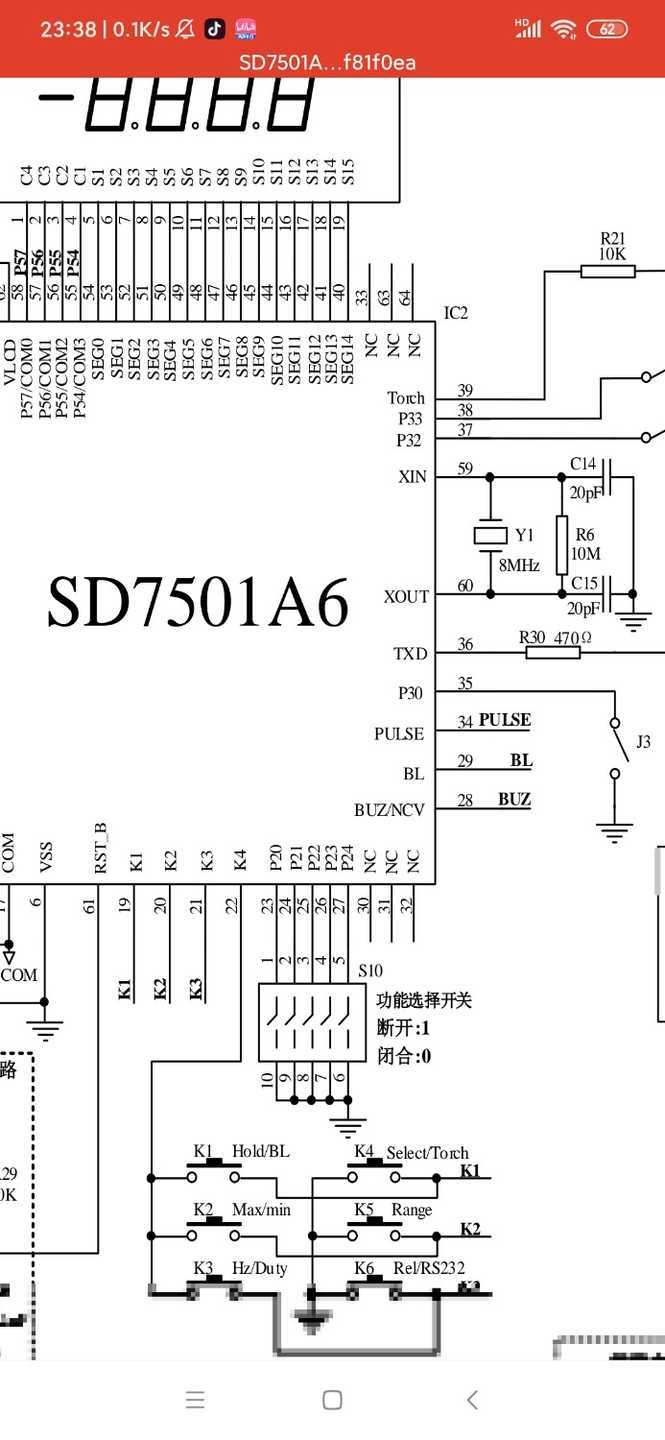

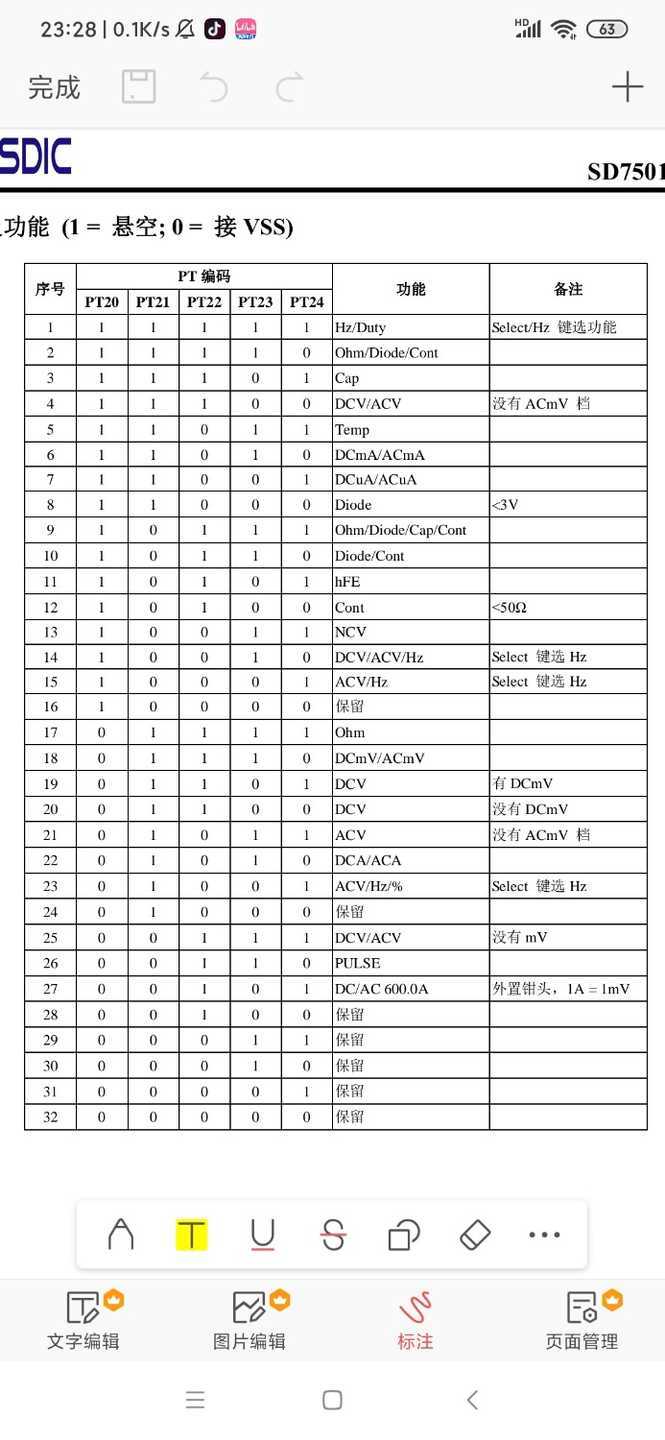

我画的图就是个大概意思，实际跟实物有点区别！对比一下Y1和Y2的拆机图就不难发现，就是几个0Ω电阻的区别！Y2缺少R26和R27，多了一个R34，Y1是26和27都有，没有R34。功能识别靠的R34，短接R34拉低电位，就识别成温度档。去掉R34开路悬空就是高电位，就识别成频率档！

wgsd · 2021-9-27 13:33:47

支持，让Y1，Y2齐头并进。

wgh1027 · 2021-9-28 06:48:38

很好哦

wgh1027 · 2021-9-28 06:49:41

买一得二

wanwenhao1 · 2021-9-28 18:29:18

没见互换得到什么好处，好像Y2比Y1就多出个温度测量功能而已。

wgh1027 · 2021-9-29 20:36:46

wanwenhao1 发表于 2021-9-28 18:29
没见互换得到什么好处，好像Y2比Y1就多出个温度测量功能而已。

得到8块钱的差价

糊涂周 · 2021-10-4 19:29:12

感谢分享，学习了。

wgh1027 · 2021-10-4 22:11:25

哈哈还要换外壳吧

smzhqq · 2021-10-30 09:28:58

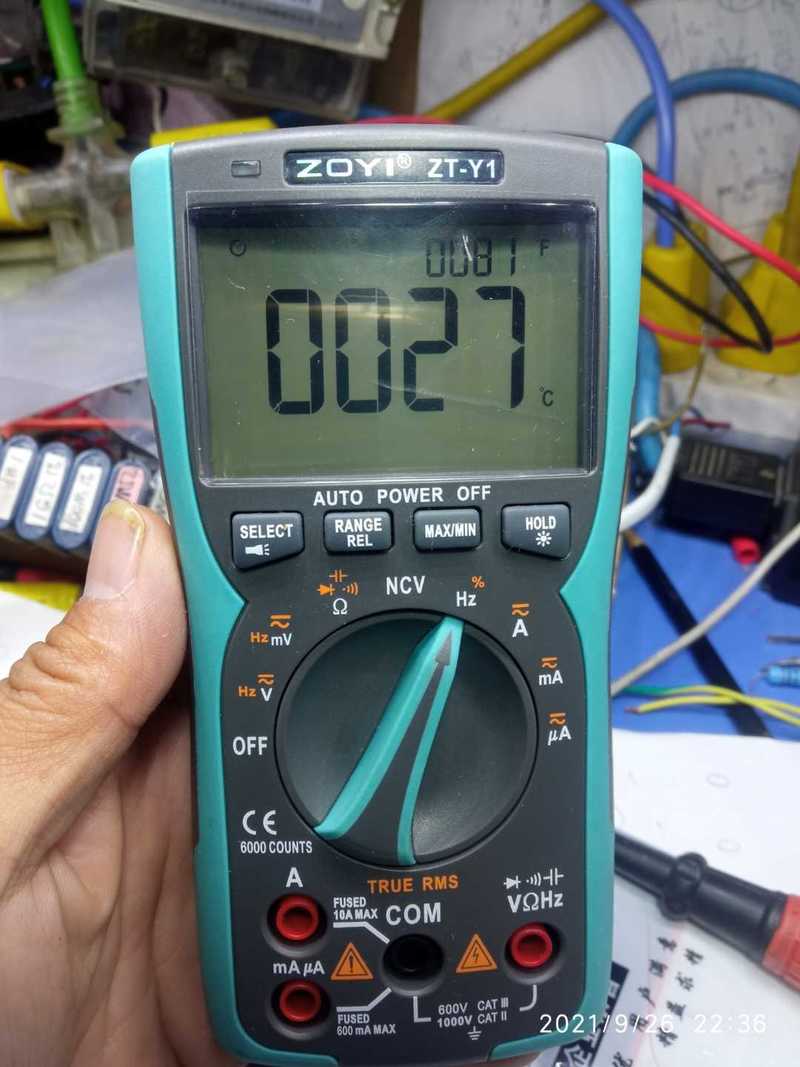

看楼主拍的照片，感觉众仪显示屏有进步。

ynkmzyl · 2021-10-30 10:12:39

拼DD 80元，这表慢的象坨屎，果然便宜没好货。
