关于ZT-Y电阻档转盘布线设计错误的改进方案

发表于：2021-10-13 18:24:26 2340
万用表
主题类别: 制作_改装
仪表品牌: 众仪（ZOYI）
显示方式: 9999字
型号或关键字: ZT-Y

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
老张说他的Y电阻档接触不良了，然后发现Y内部不是三线测量！我的Y也同样存在这个问题，而且我这个基本吃灰，但是依然存在严重的接触不良！

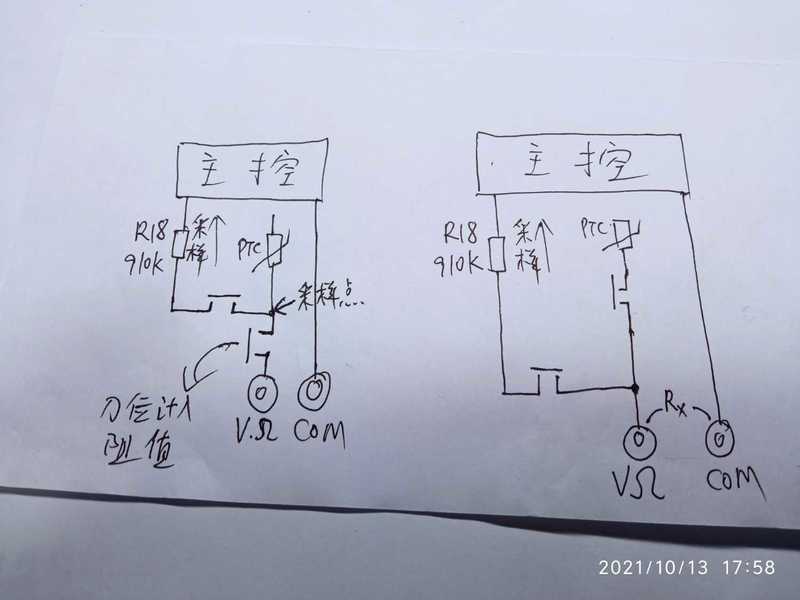

拆开看了一下，确实不是正宗三线测量了，电阻档一个转盘刀位的接触电阻被算进了电阻值。这个问题在众仪219和胜利86E上也存在！

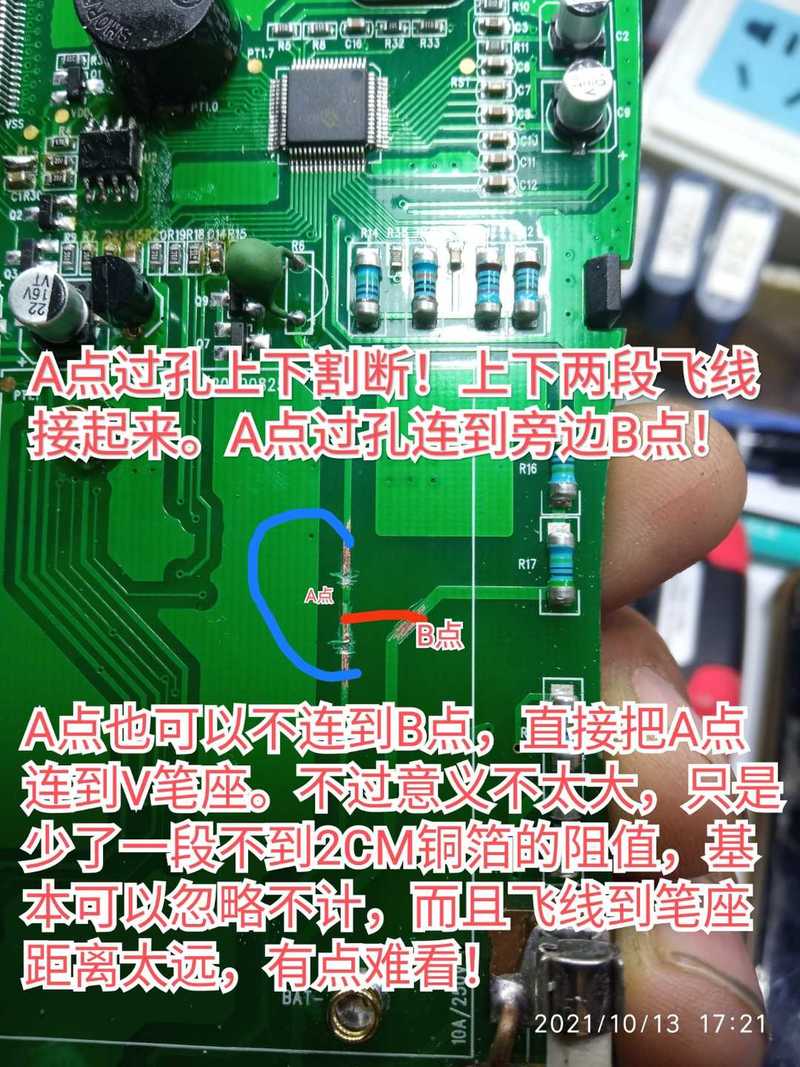

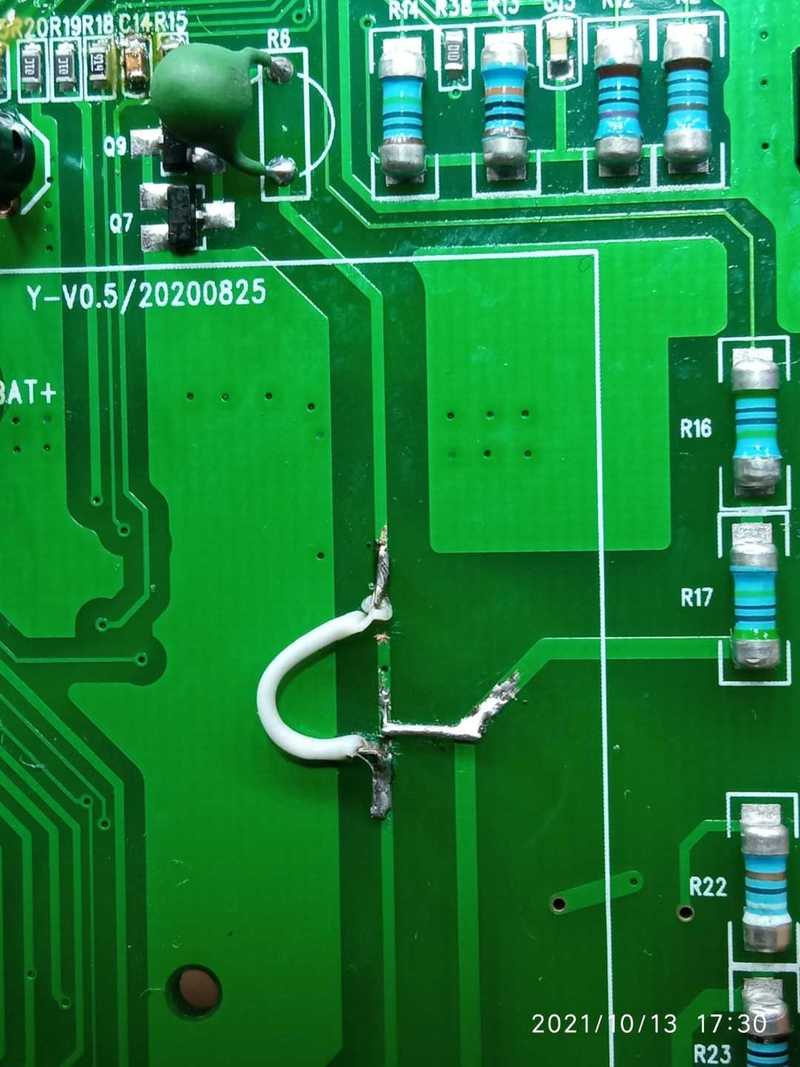

修改方法一样，就是把采样点避开刀盘触点！
由于是简单修改了一下，没有仔细跑线路，不知道改的对不对，有兴趣的可以仔细研究一下！

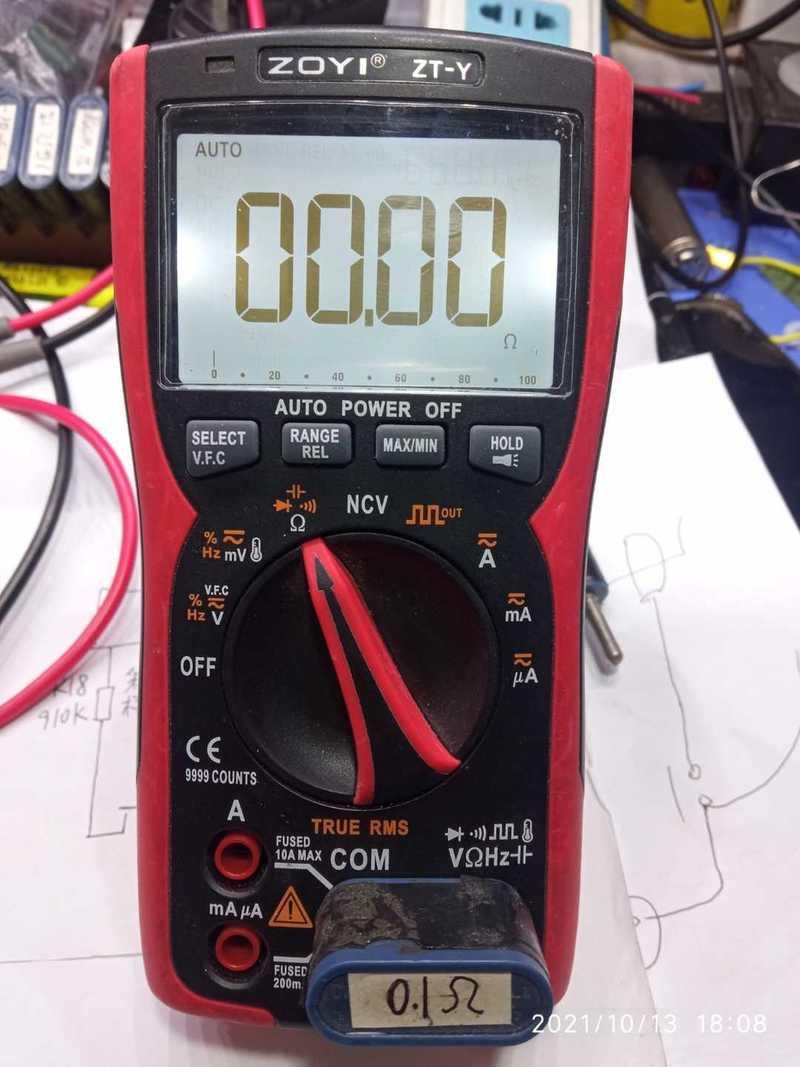

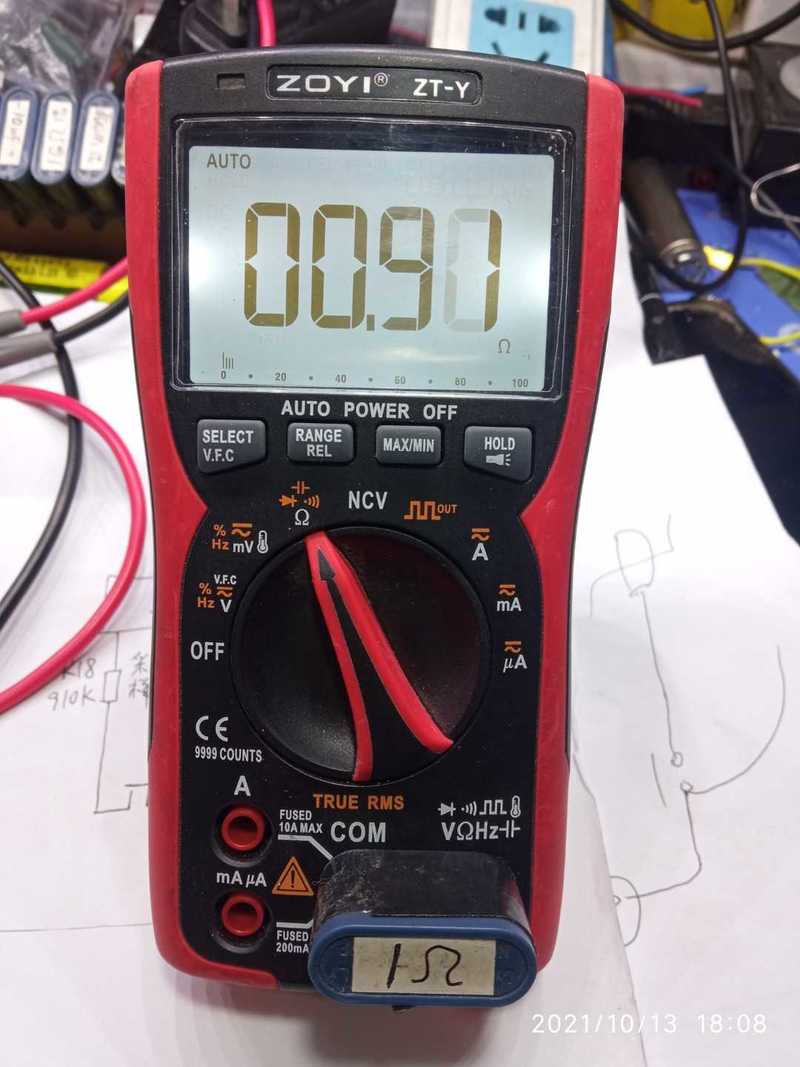

当然这个只是解决电阻档错误，转盘接触不良问题还是存在！而且电阻档砍了0.1Ω底数，不爽！

以下程序自动插入未在内容中添加的图片或附件
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（12）

lxd7343 数字梦想家 2021-10-13 19:13:13
知道原理改起来就
2021-10-13 19:13:13 回复
ynkmzyl 数字大师 2021-10-13 20:00:54
娘胎出来就带着bug，改了以后电压档的内阻会变低。罢了，留着拆东西玩，
2021-10-13 20:00:54 回复
wgh1027 数字大神 2021-10-13 20:12:46
谢谢分享
2021-10-13 20:12:46 回复
wgh1027 数字大神 2021-10-13 20:13:41
话说众仪的这种低级错误竟然死不悔改
2021-10-13 20:13:41 回复
wgh1027 数字大神 2021-10-13 20:15:14
ynkmzyl 发表于 2021-10-13 20:00
娘胎出来就带着bug，改了以后电压档的内阻会变低。罢了，留着拆东西玩，

应该不会影响电压档的内阻哦
2021-10-13 20:15:14 回复
zhangwj98 数字精灵 2021-10-13 20:23:33
众仪的万用表应该不错的
2021-10-13 20:23:33 回复
ynkmzyl 数字大师 2021-10-13 21:15:41
wgh1027 发表于 2021-10-13 20:15
应该不会影响电压档的内阻哦

没研究，啥意思，设计留了双刀位了？行的话我也改改
2021-10-13 21:15:41 回复
喜欢就好 数字精灵 2021-10-13 22:40:22
楼主是高手!
2021-10-13 22:40:22 回复
wgh1027 数字大神 2021-10-14 15:06:19
有错能改善莫大焉
2021-10-14 15:06:19 回复
ccrx 数字小子 2021-10-14 23:12:57
改了之后刷个参数，将砍掉的尾数改回来，又是一台好表了
2021-10-14 23:12:57 回复
ynkmzyl 数字大师 2021-10-21 10:14:50
地址位64好象与电阻底数有关，你试试
2021-10-21 10:14:50 回复
chenbingwen 数字梦想家 2023-3-8 15:33:18
谢谢分享
2023-3-8 15:33:18 回复
