测一下插排指示灯反向时的电流

发表于：2021-10-19 15:56:43 2349
万用表
主题类别: 技术_讨论
仪表品牌: 优利德（UNI-T）
显示方式: 四位半
型号或关键字: 61E

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
一般插排就是一个LED发光二极管串联一个限流电阻！
理论上来说貌似负半周截止，，，，实际呢？
我用一个220K的电阻串联一个发光二极管，接在了整流桥滤波电容上！(330V左右)

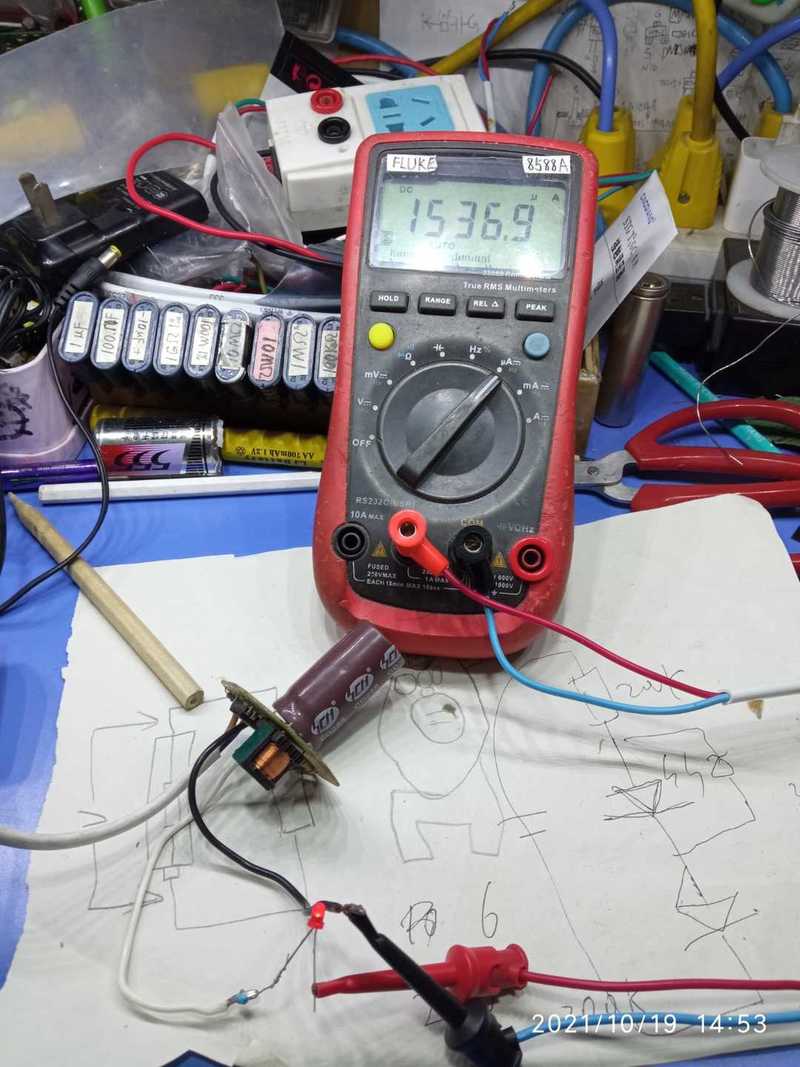

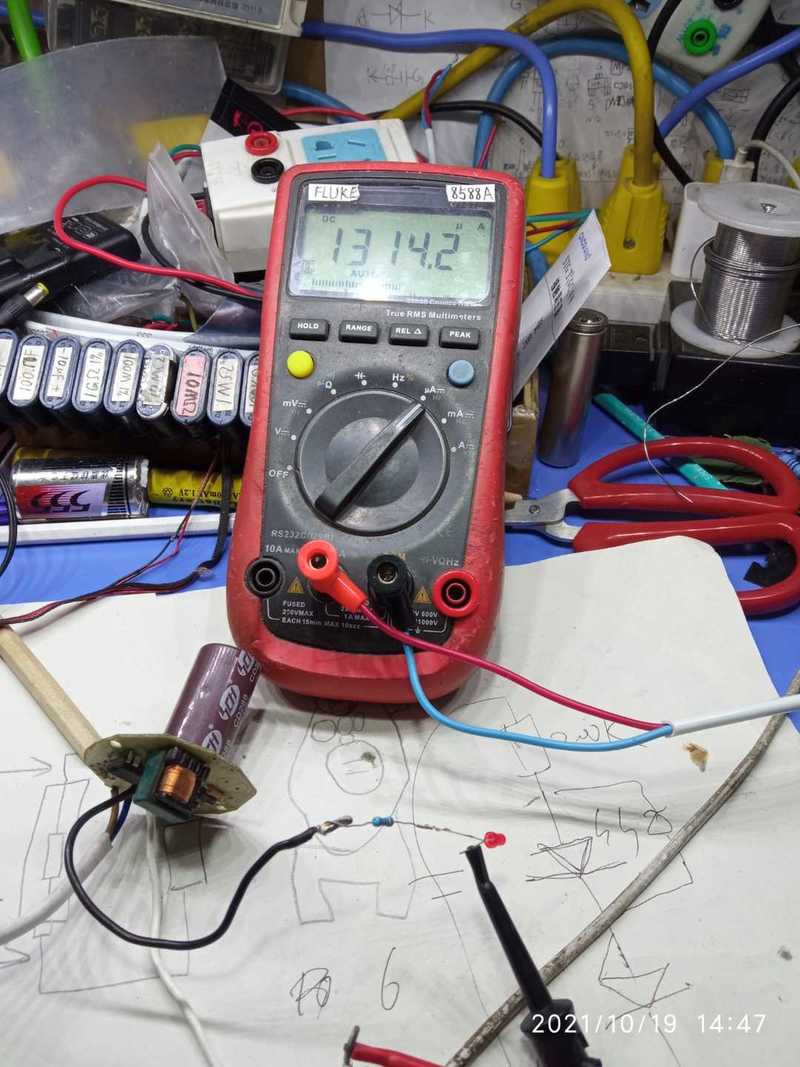

测了一下正向和反向时的电流，差别不大，正向1.5mA，反向1.3mA。

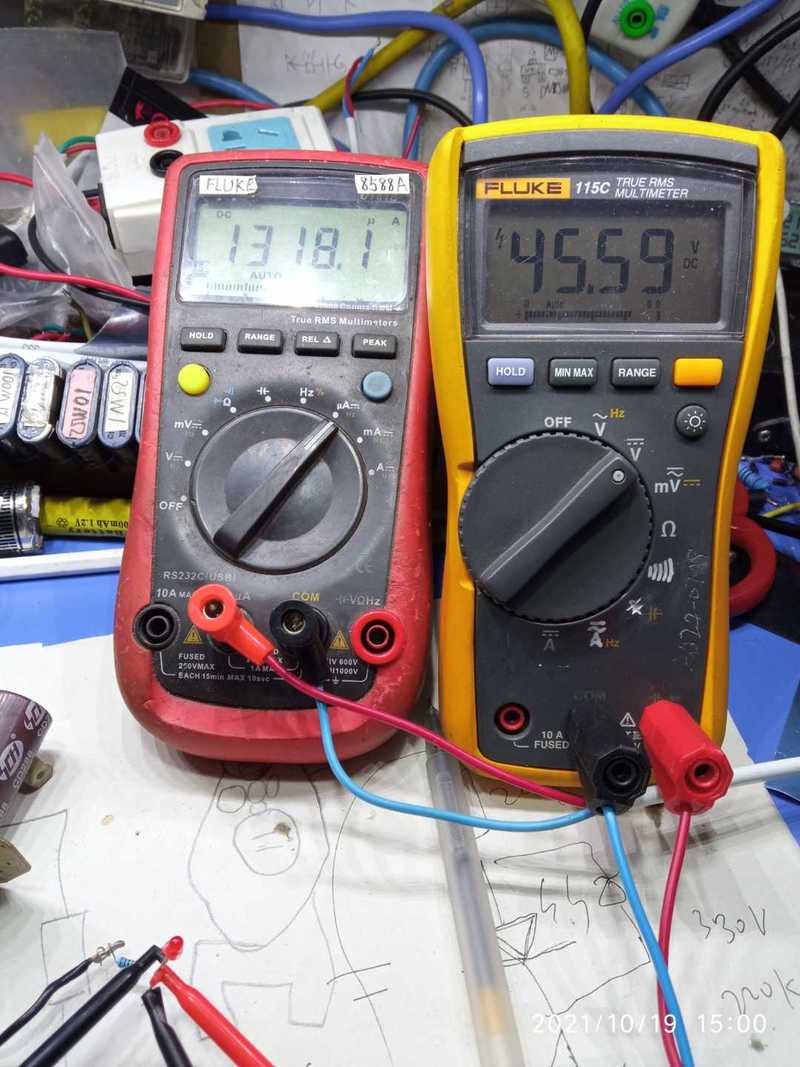

反向时发光二极管两端电压45V
也就是说这种指示灯电路，在负半周实际上发光二极管是处于反向击穿状态？

以下程序自动插入未在内容中添加的图片或附件
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（17）

wgh1027 数字大神 2021-10-19 19:28:21
谢谢分享
2021-10-19 19:28:21 回复
zhangwj98 数字精灵 2021-10-19 19:44:38
谢分享，长知识。
2021-10-19 19:44:38 回复
不羁的风yb 数字精灵 2021-10-19 21:03:51
反向击穿电压稳定吗？如果稳定就可以当45V高压稳压管。
2021-10-19 21:03:51 回复
jltzmy 数字精灵 2021-10-19 21:28:23
接在整流桥后的电容上已经变直流电压了，还哪有负半周?只能算脉动直流电。
2021-10-19 21:28:23 回复
jltzmy 数字精灵 2021-10-19 21:30:13
要测正负半周，不接整流桥，不接电容，直接接220伏交流。
2021-10-19 21:30:13 回复
hc061218 楼主     数字王者 2021-10-19 21:39:48
jltzmy 发表于 2021-10-19 21:28
接在整流桥后的电容上已经变直流电压了，还哪有负半周?只能算脉动直流电。 ...

直流你不会正向然后再反向接啊，接交流，那电流测起来可麻烦了！
2021-10-19 21:39:48 回复
jltzmy 数字精灵 2021-10-19 22:09:02
你真能琢磨，呵呵，发光二极管反向电压一般标注大于5伏，做交流指示灯时，通常接一个4007，作用就是充分截止，保护发光二极管，你这测试其实相当于二极管反向特性，测出的是反向漏电流，相当于击穿后变稳压管了。
2021-10-19 22:09:02 回复
勇闯沙滩 数字大神 2021-10-20 06:43:28
分析的很好。
2021-10-20 06:43:28 回复
wgsd 数字大神 2021-10-20 08:25:41
浪费能源啊
2021-10-20 08:25:41 回复
lxd7343 数字梦想家 2021-10-20 08:27:25
jltzmy 发表于 2021-10-19 21:28
接在整流桥后的电容上已经变直流电压了，还哪有负半周?只能算脉动直流电。 ...

哪里还有脉动？已经电容滤波稳定直流啦
2021-10-20 08:27:25 回复
lxd7343 数字梦想家 2021-10-20 08:29:14
这样的话，从节能而不是成本考虑可以用小电容代替限流电阻。
2021-10-20 08:29:14 回复
hc061218 楼主     数字王者 2021-10-20 12:28:06
jltzmy 发表于 2021-10-19 22:09
你真能琢磨，呵呵，发光二极管反向电压一般标注大于5伏，做交流指示灯时，通常接一个4007，作用就是充分截 ...

串或者并4007一般不是厂家惯用的方法是不是绝大多数插排都没有二极管
2021-10-20 12:28:06 回复
wgh1027 数字大神 2021-10-20 16:30:19
不羁的风yb 发表于 2021-10-19 21:03
反向击穿电压稳定吗？如果稳定就可以当45V高压稳压管。

一般意义上来说是可以吧，只不过电流太小没有实际用途。
2021-10-20 16:30:19 回复
无极 数字梦想家 2021-10-23 18:04:57
wgh1027 发表于 2021-10-20 16:30
一般意义上来说是可以吧，只不过电流太小没有实际用途。

LED反接等于光敏二极管
2021-10-23 18:04:57 回复
wgh1027 数字大神 2021-10-23 19:01:28
无极 发表于 2021-10-23 18:04
LED反接等于光敏二极管

还有这个作用哦
2021-10-23 19:01:28 回复
PHP99 数字斗士 2021-12-2 13:21:13
谢谢分享
2021-12-2 13:21:13 回复
qq24917555 数字小子 2021-12-5 21:38:39
哦~~~学习了~~~
2021-12-5 21:38:39 回复
