明智936D修理

       手中用了多年的明智936充电器，突然出毛病了，充电电流显示忽大忽小，且达不到规定电流。因为充的是4节5#爱老婆电池，已近两个月没充电，也不至于同时坏吧。随即充了下两节7#爱老婆，故障照旧，确定是充电器问题。

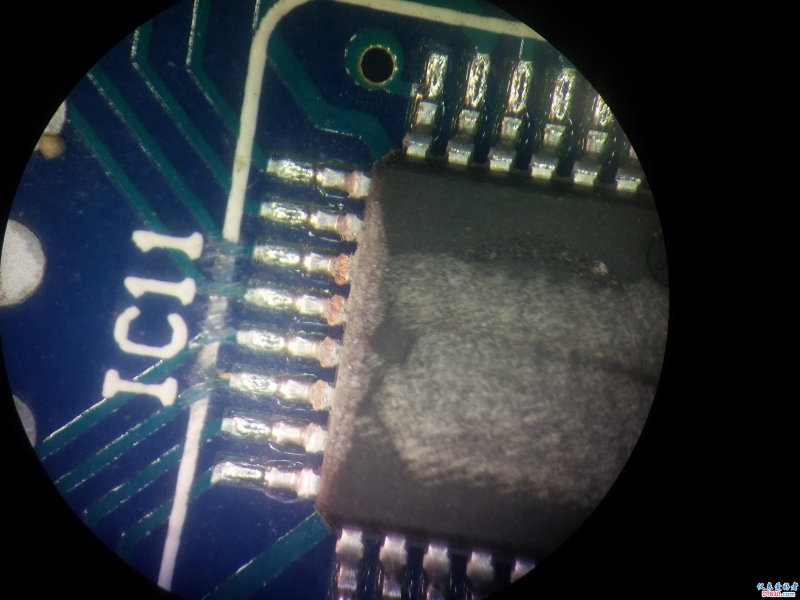

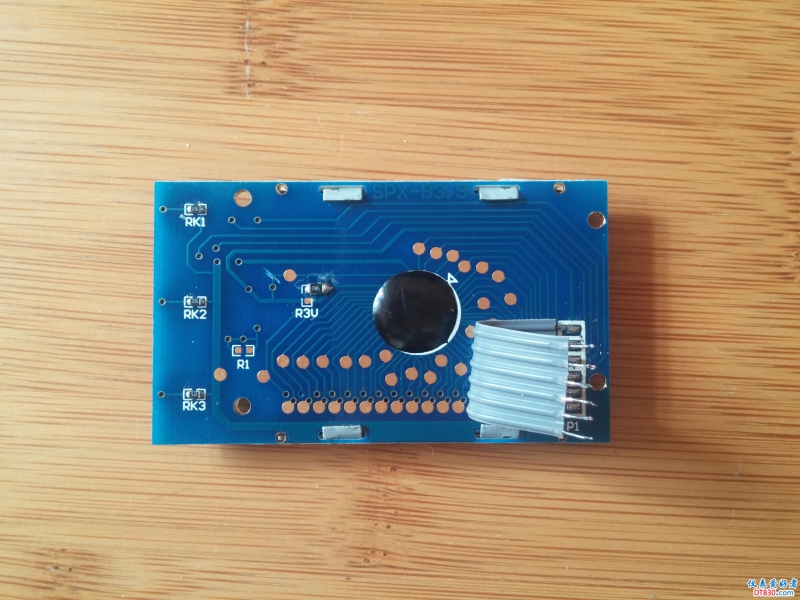

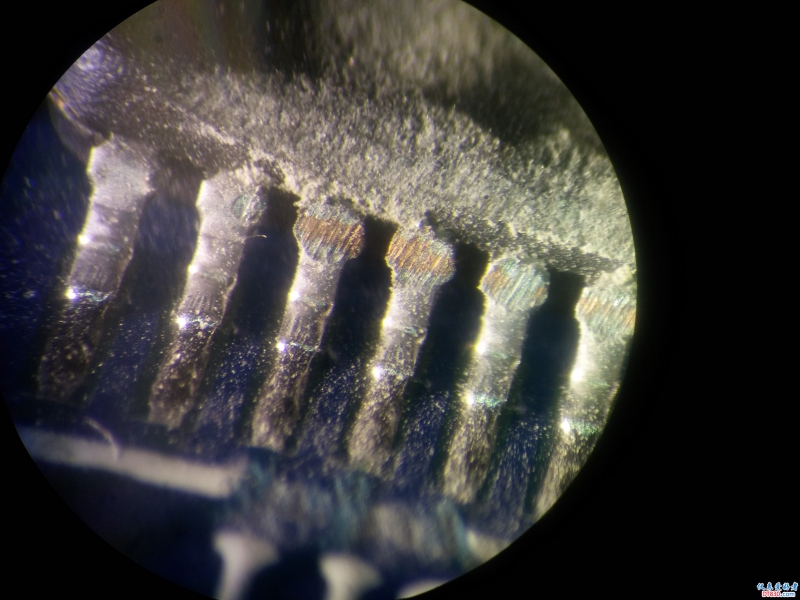

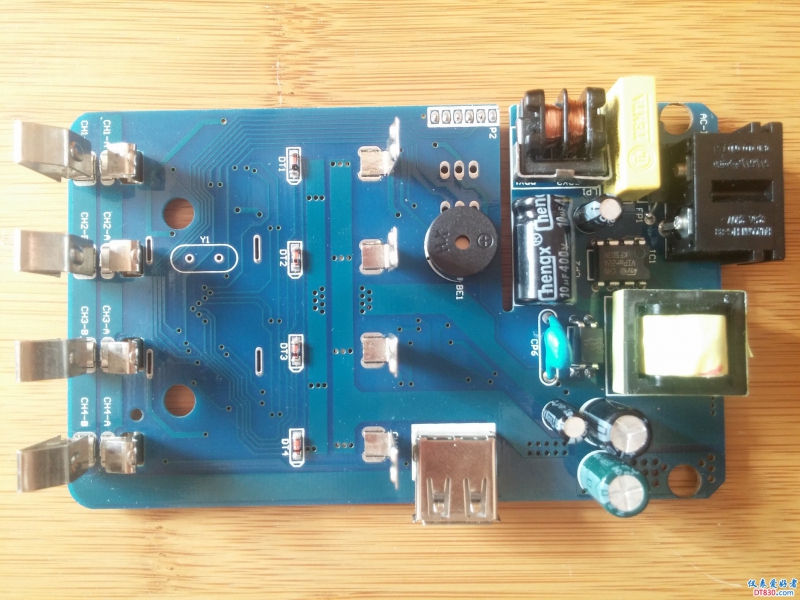

      于是进行了拆解，首先测量了故障率较高的电解电容，容量基本都在标称的80~90%。应该电解电容不成问题。拆下屏蔽罩，发现主芯片已经打磨，而且连管脚也没幸免。看外观管脚有被磨断的嫌疑，但放大镜下确定还没断。
      因为没有线路图，一时陷入僵局。这时想起过去的产品，不但线路图、说明书齐全，很多还附带架构原理，安装步骤，维修方法，检测和标定环节，有些连所有零件的型号规格都通通列表说明。现在倒好，线路图别想，连芯片都额外耗费人工打磨，便于你蒙头转向。
      没办法，在电容问题不大的情况下，只能再测下电阻了。首先测了下串联与电池的几只0.05欧电阻，都没问题。再就猜疑一只358运放，因为它很可能用来放大和比较电池充电的各种情况。

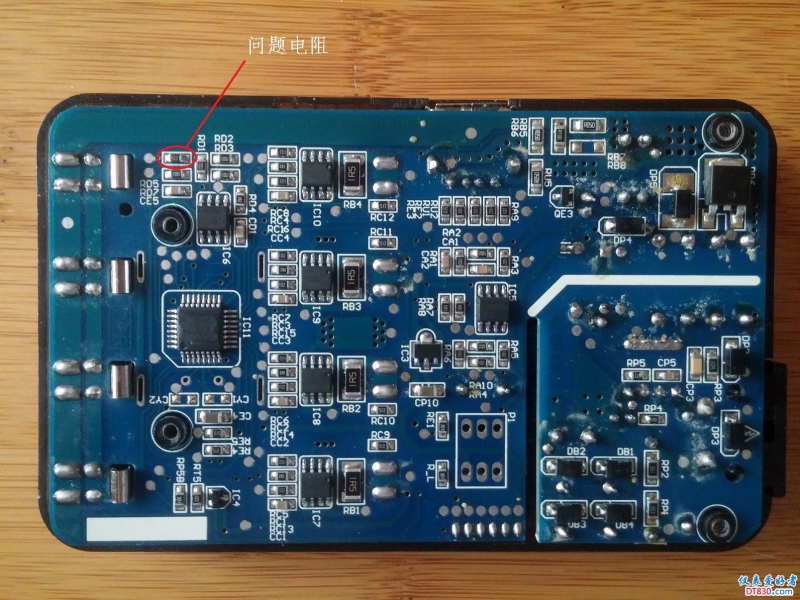

      在测量其旁边的一只5.1K的电阻时，怎么阻值很大，可是把它焊下来再测，阻值又正常了。因为手边没有同规格的贴片，只好又把它焊上。再次测量，虽然没上次大，但6.5K也不对。

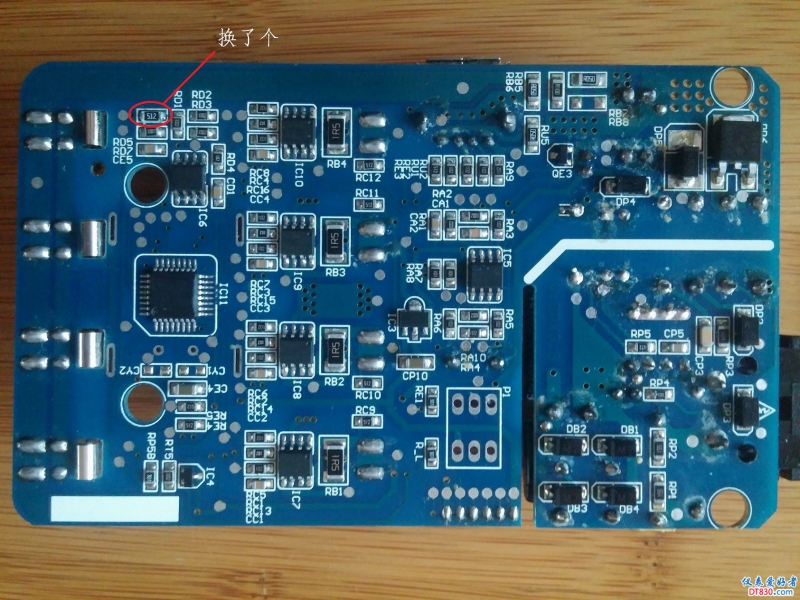

无奈用一只比它体积大一型号的贴片换上。通电试机，数值终于恢复了稳定。

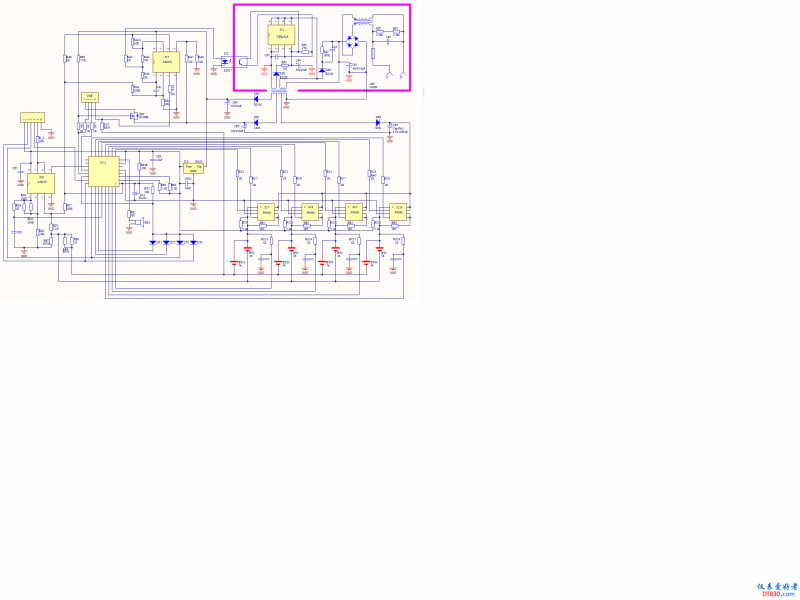

      既然已经折腾到此，随便把电路图也抄了下来，以便以后维修方便。因为不是专业抄手，芯片下的走线测量较难，所以难免有失误存在，仅供参考。

很贵的充电器，这么复杂的电路找出问题不容易。

勇闯沙滩 发表于 2017-11-15 09:21
很贵的充电器，这么复杂的电路找出问题不容易。

依据PCB板抄绘的图分析，该电阻正是运放358组成的11倍放大器的输入端口电阻，用来检测0.05欧电阻的电压变化，经放大后送入主芯片。

wgsd 发表于 2017-11-15 14:02
依据PCB板抄绘的图分析，该电阻正是运放358组成的11倍放大器的输入端口电阻，用来检测0.05欧电阻的电压变 ...

功能一定很多。

用单片机，管理的充电器，以后越来越多。

不知爱老婆电池是何方神器，不会是怕老婆（男服）电池吧）放大效果很厉害呀

xo304 发表于 2017-11-15 19:53
不知爱老婆电池是何方神器，不会是怕老婆（男服）电池吧）放大效果很厉害呀 ...

不知爱老婆电池是何方神器，不会是怕老婆（男服）电池吧）放大效果很厉害呀

wgsd 发表于 2017-11-16 07:57
不知爱老婆电池是何方神器，不会是怕老婆（男服）电池吧）放大效果很厉害呀 ...

难得的人才啊。你是用什么抄板软件把原理图弄出来的？

收论坛附件尺寸限制，图片的体积较小，清晰度不好，可否传一张清晰度好的大图，谢谢。

满江红 发表于 2017-11-16 16:01
难得的人才啊。你是用什么抄板软件把原理图弄出来的？

收论坛附件尺寸限制，图片的体积较小，清晰度不好 ...

惭愧，手工抄的，我也纳闷，转换成图片清楚度下降（没压缩）。
点击图片放大可以看清楚吧。（我试可以）
用Altium Designer 09画得，你要能打开可以发你邮箱。

wgsd 发表于 2017-11-16 16:54
惭愧，手工抄的，我也纳闷，转换成图片清楚度下降（没压缩）。
点击图片放大可以看清楚吧。（我试可以）
...

原理图用winrar附件发到这里也挺好，文件打开不用愁。

原理图请发一份给我，我邮箱chenglijie2001@163.com，先谢谢楼主了！

wgsd 发表于 2017-11-16 16:54
惭愧，手工抄的，我也纳闷，转换成图片清楚度下降（没压缩）。
点击图片放大可以看清楚吧。（我试可以）
...

用Altium Designer 09画得，你要能打开可以发你邮箱。

请把原理图发我的邮箱，多谢。

感谢分享

谢谢分享！

满江红 发表于 2022-3-25 11:22
用Altium Designer 09画得，你要能打开可以发你邮箱。

请把原理图发我的邮箱，多谢。 ...

时间太长，总算找到了，已发送，能收到吧

wgsd 发表于 2022-3-26 09:12
时间太长，总算找到了，已发送，能收到吧

对不起，这两天忙，刚看到，谢谢，我立即到邮箱去查看。

wgsd 发表于 2022-3-26 09:12
时间太长，总算找到了，已发送，能收到吧

已收到，感谢支持和厚爱。
