维修调试二手翻车的华仪MY64万用表

发表于：2021-11-2 19:06:48 2795
万用表
主题类别: 维修
仪表品牌: 其它品牌
显示方式: 三位半
型号或关键字: MY64

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

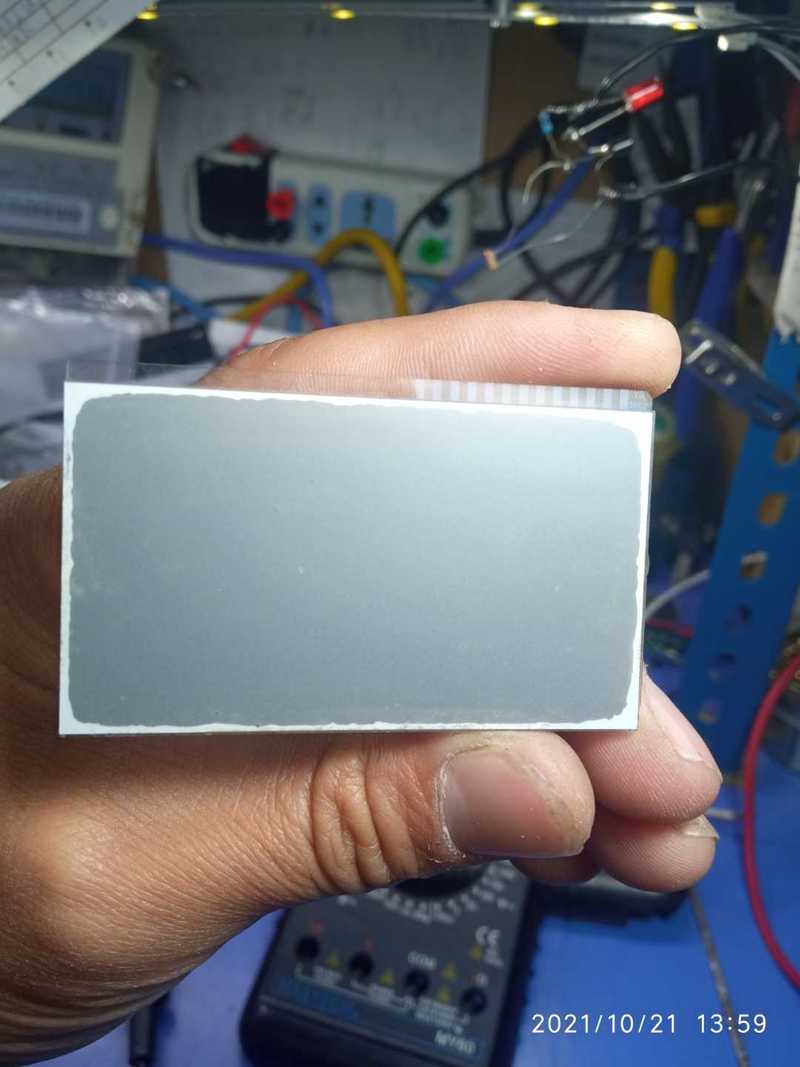

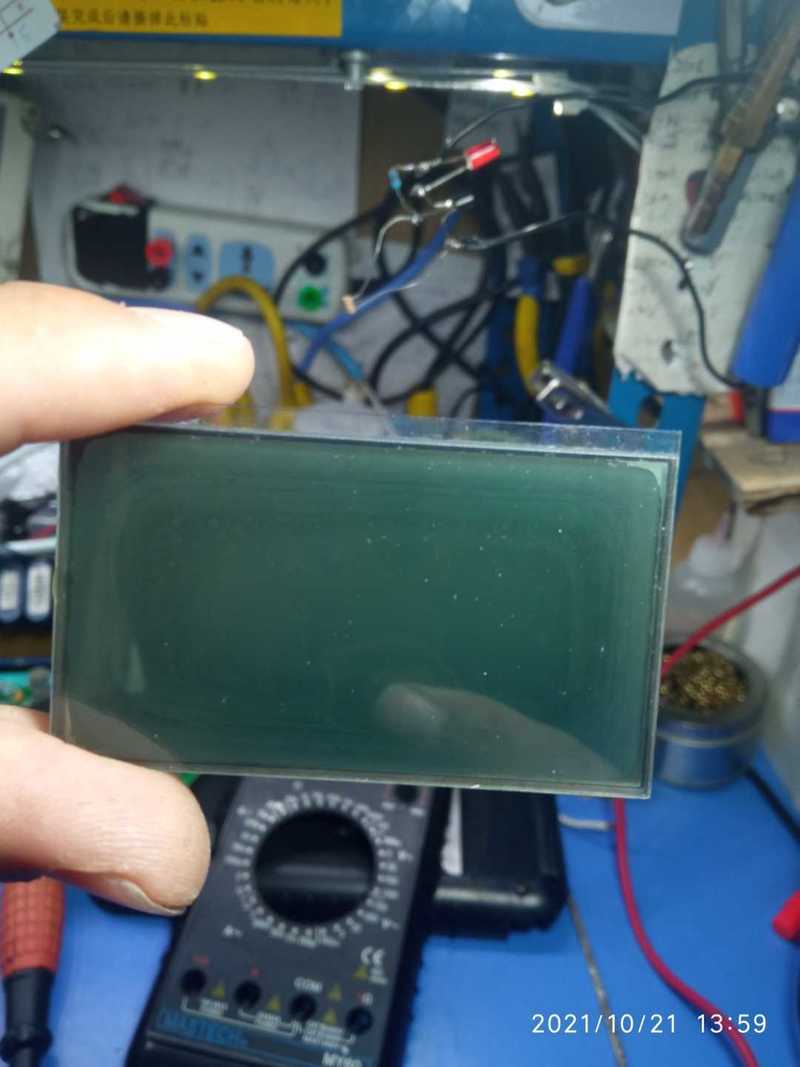

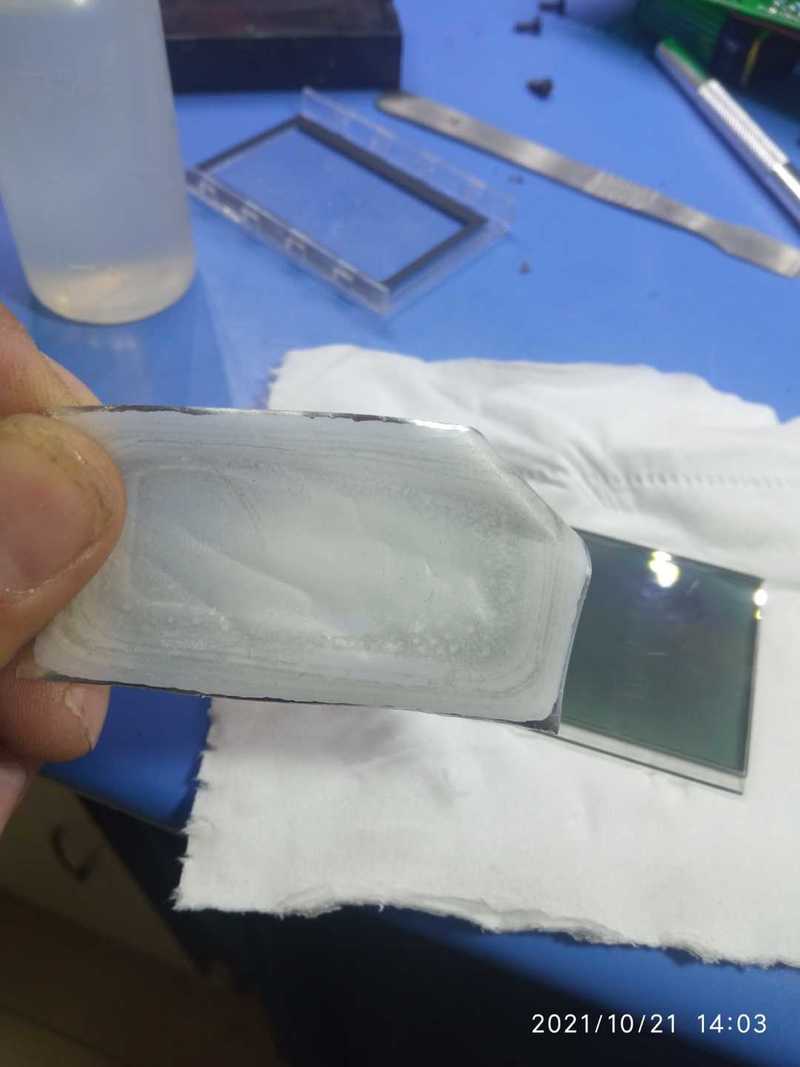

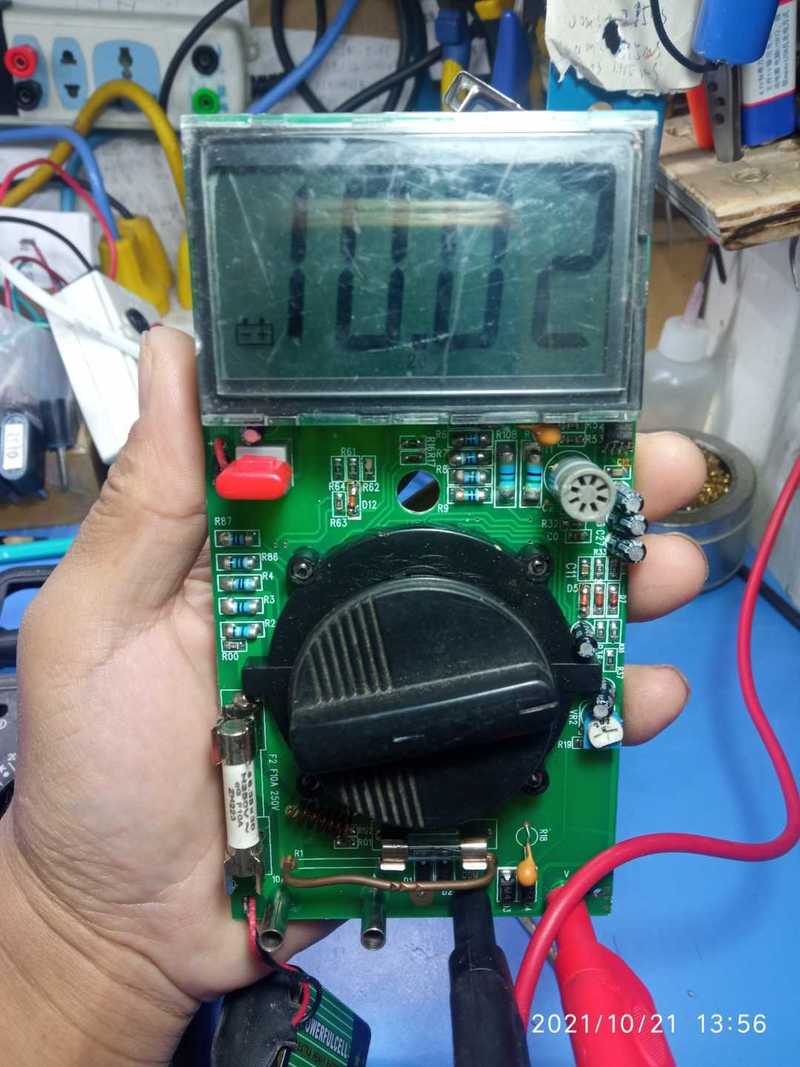

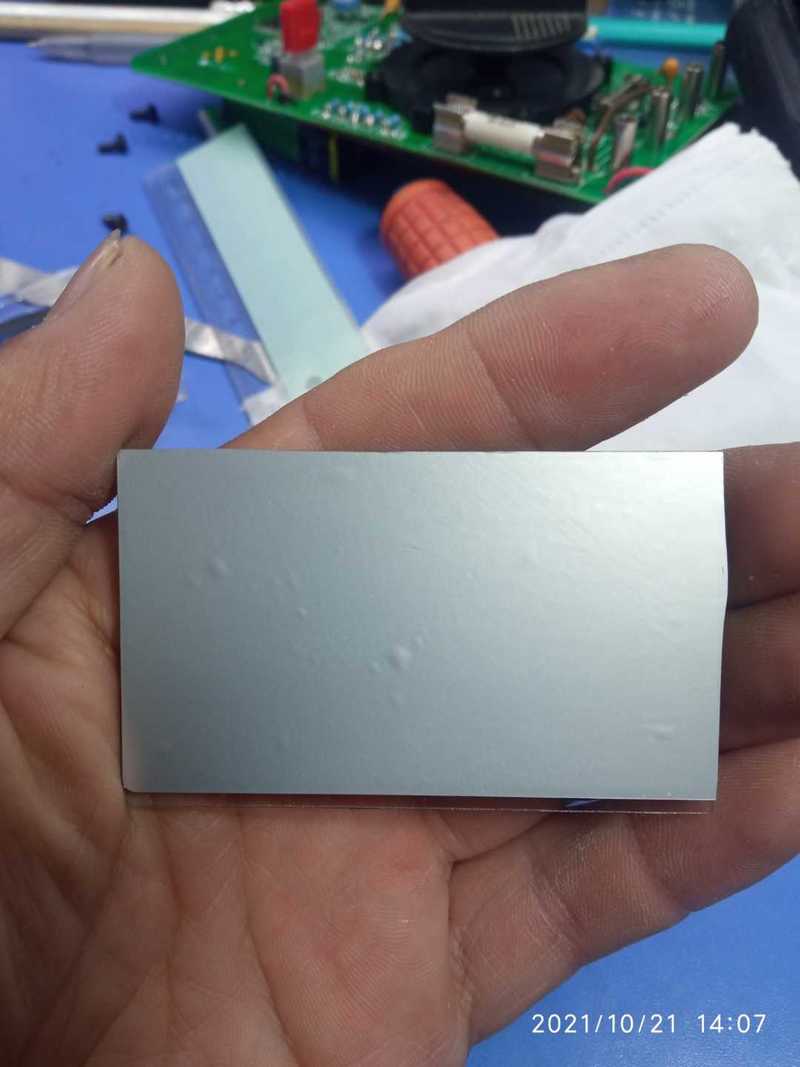

闲鱼收了两个华仪配件机一个MY60，一个MY64，屏幕都有问题，目测是反光膜老化。到手发现MY60没啥问题，换个反光膜就行！

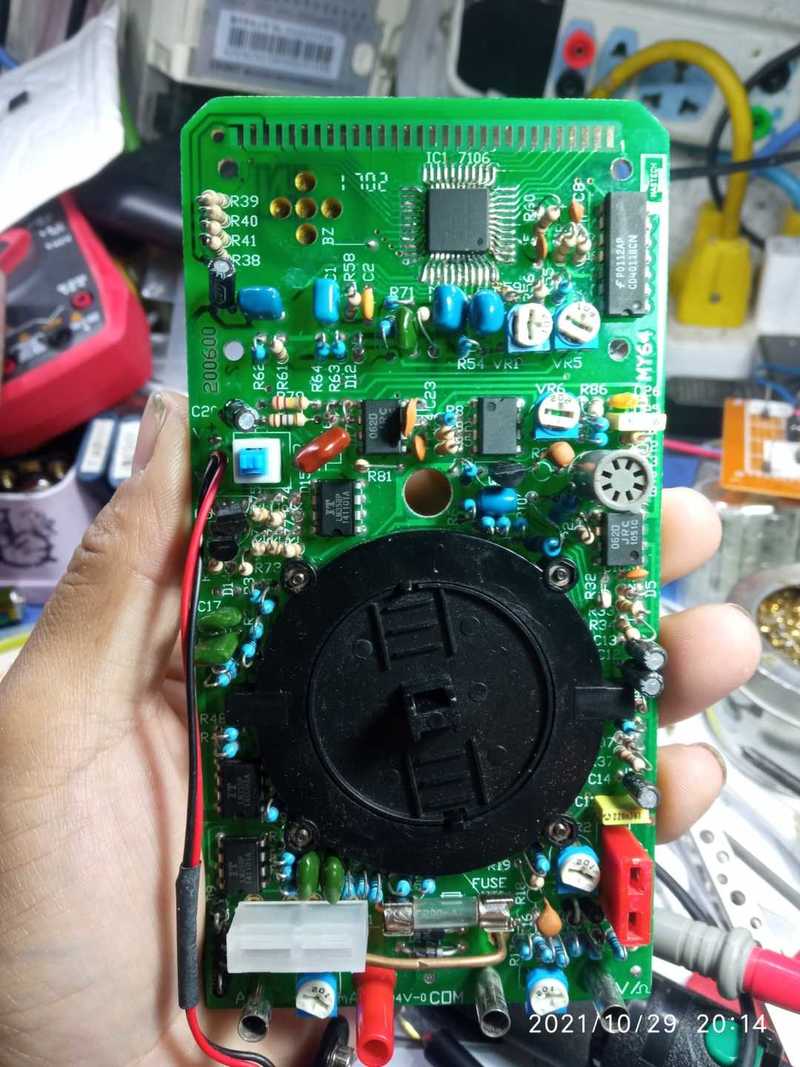

最期待的MY64就惨了！不光是屏幕问题，拆开发现，牛屎被铲掉了！翻车了！

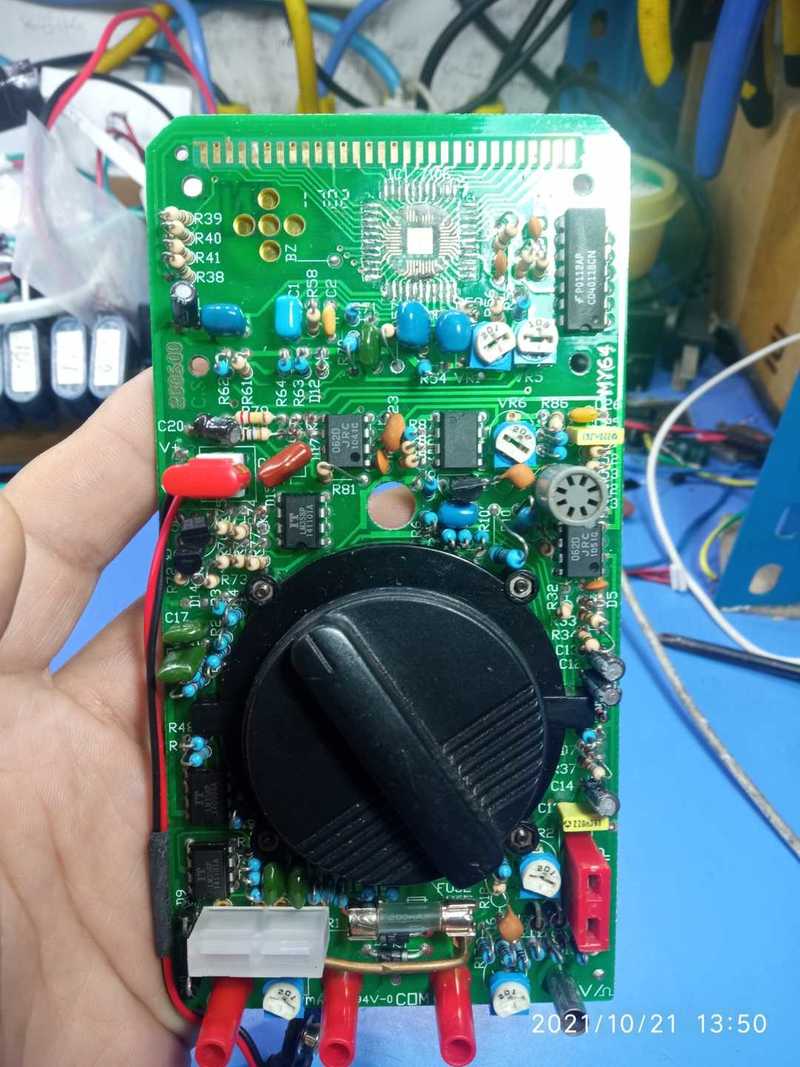

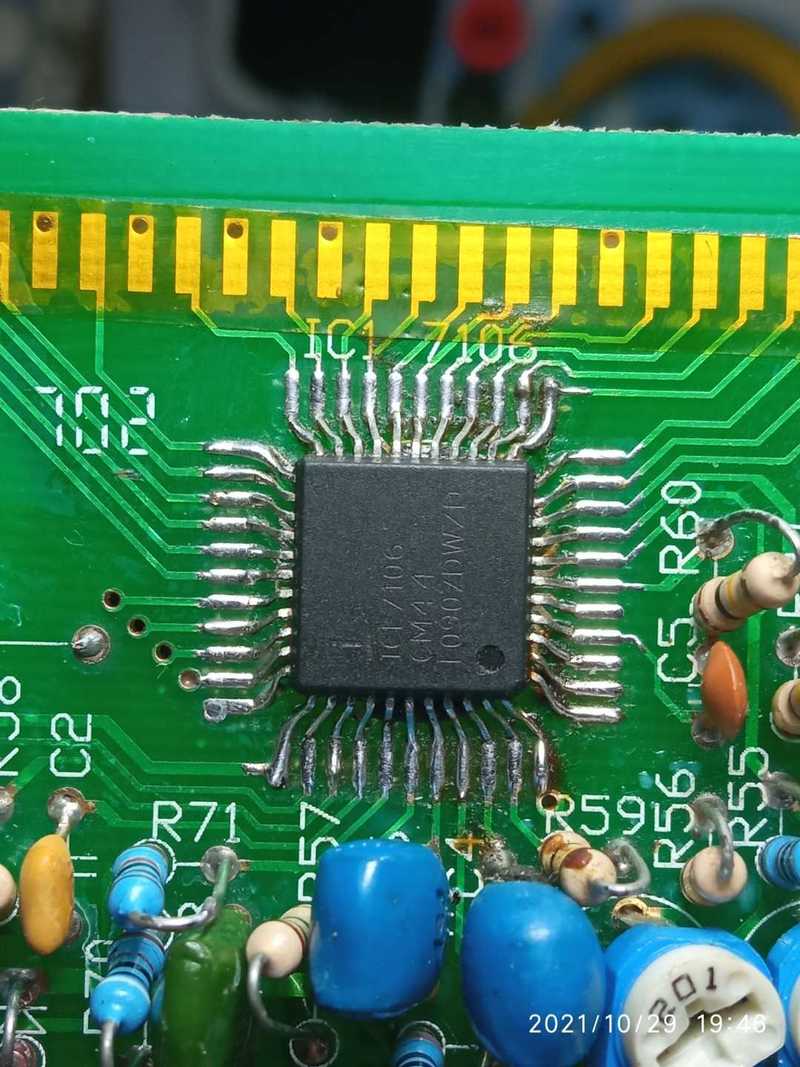

众所周知，这种7106铲牛屎换芯片，那个焊盘尺寸偏大！芯片引脚要拉直了才能勉强焊接！
换好芯片发现，能勉强测量，但是误差很大！工作电流很大！测量V+和V-电压下降并不明显！但是，V+和com之间电压只有不到2V了！最后发现是7555芯片问题，这个芯片供电是V+和com。其它芯片都是V+和V-。所以，才造成V+和V-之间电压异常不明显，而V+和com之间明显偏低！

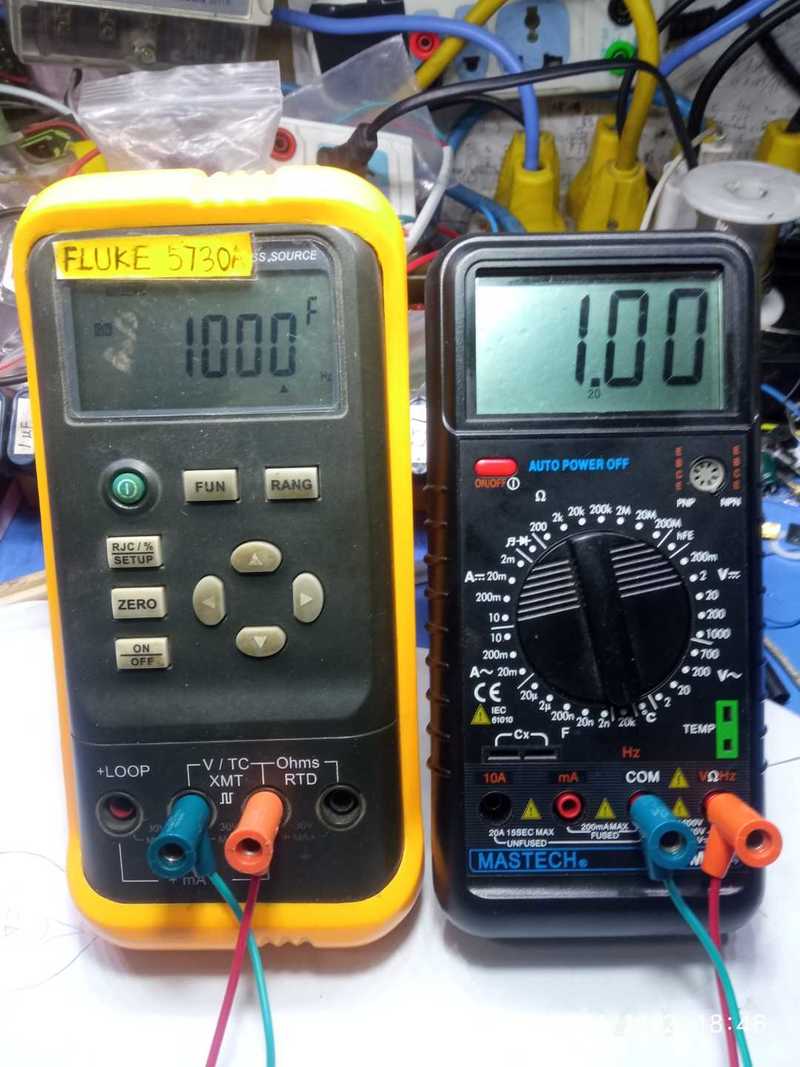

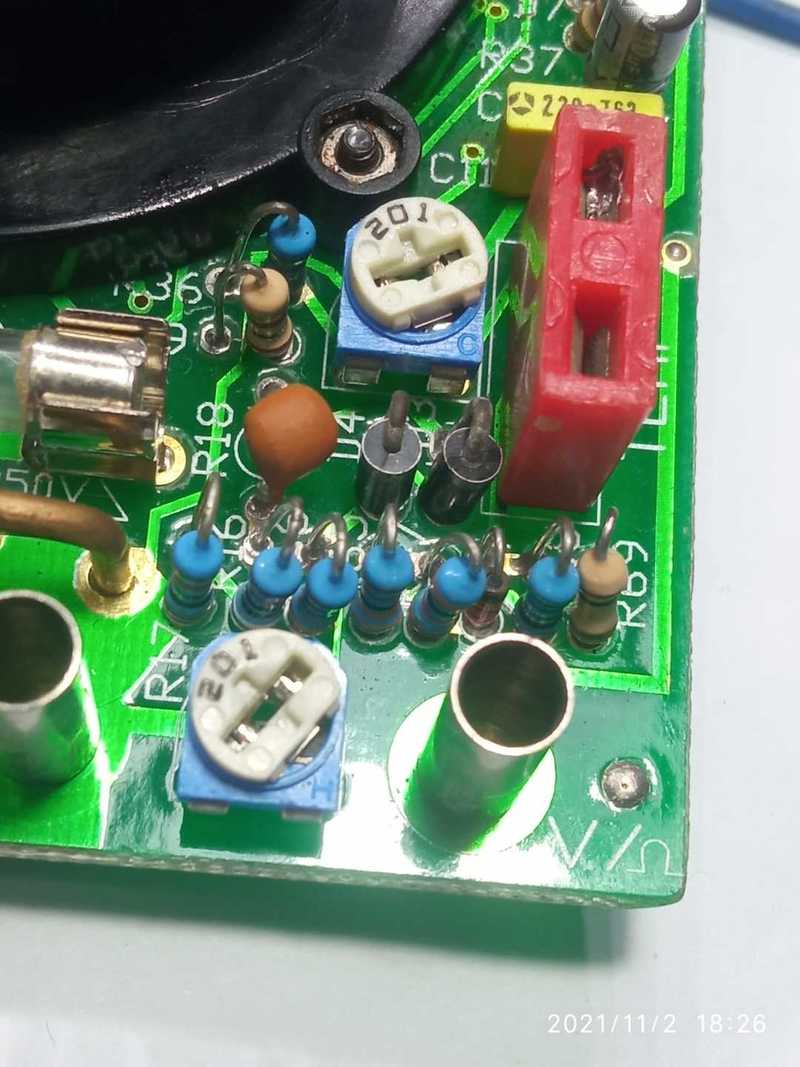

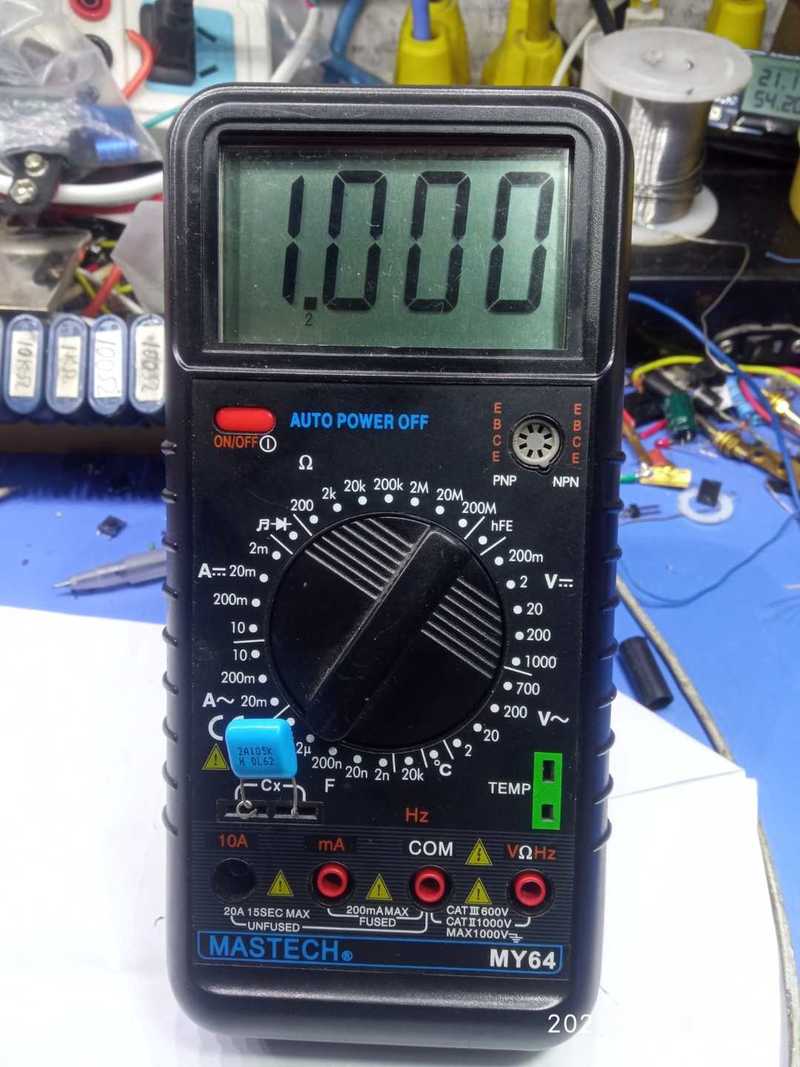

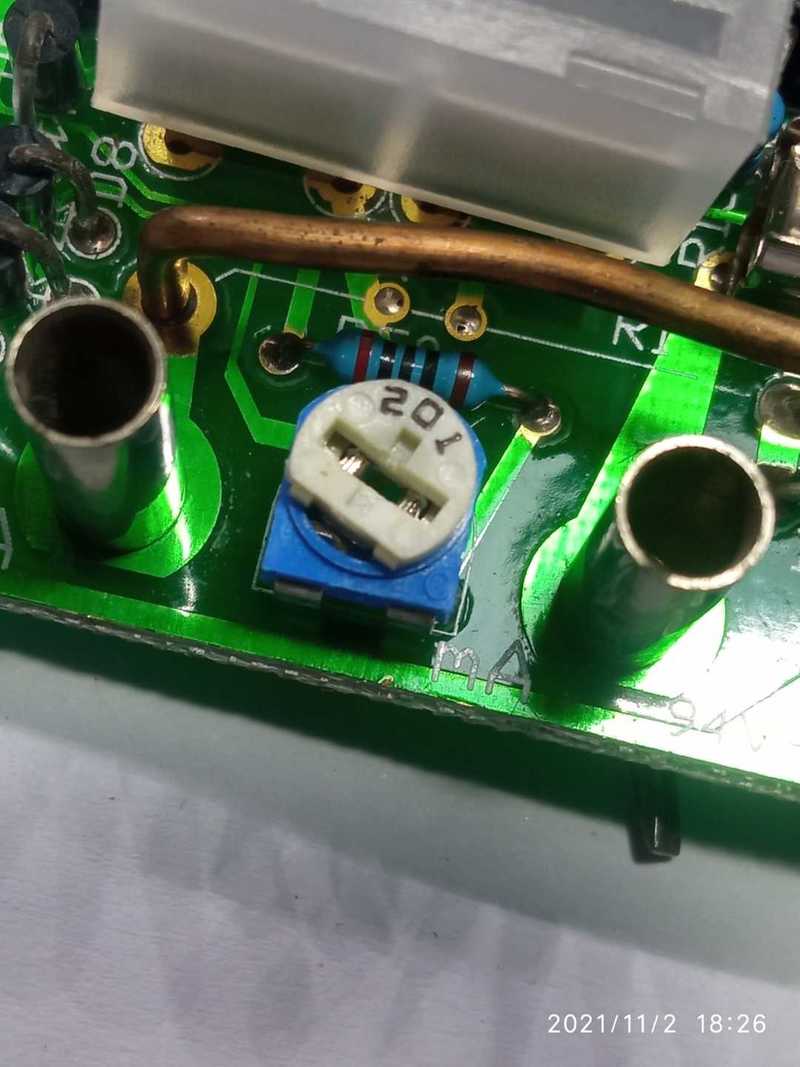

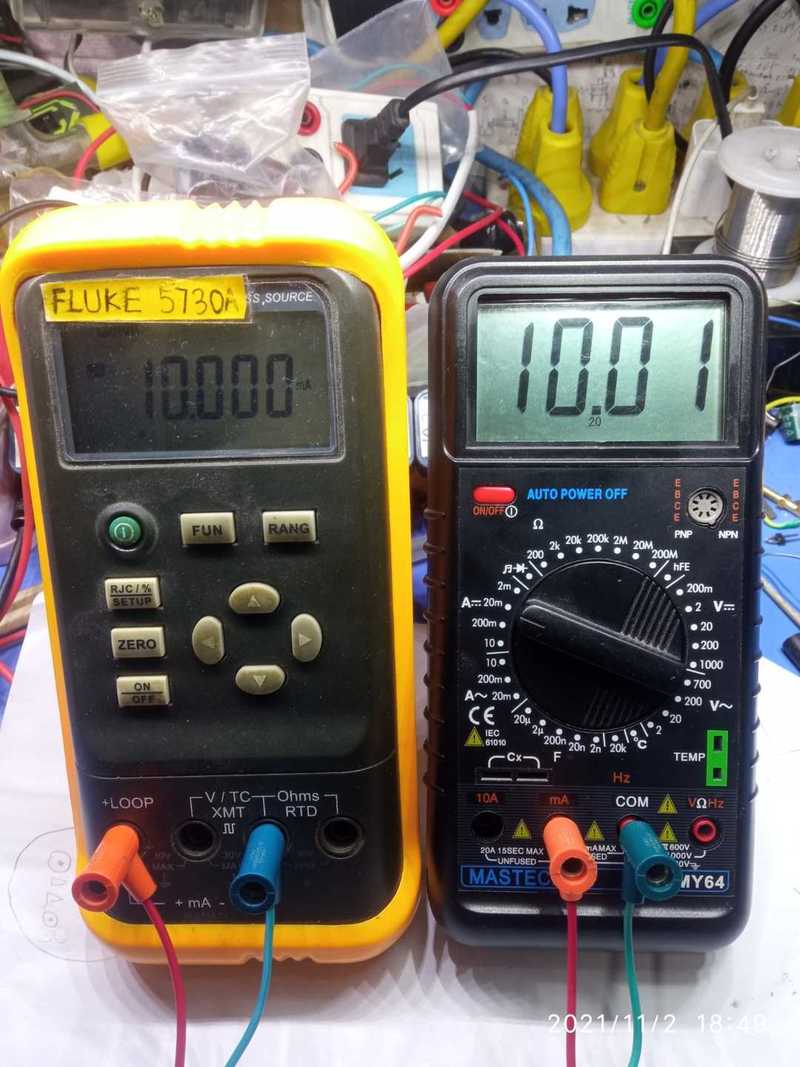

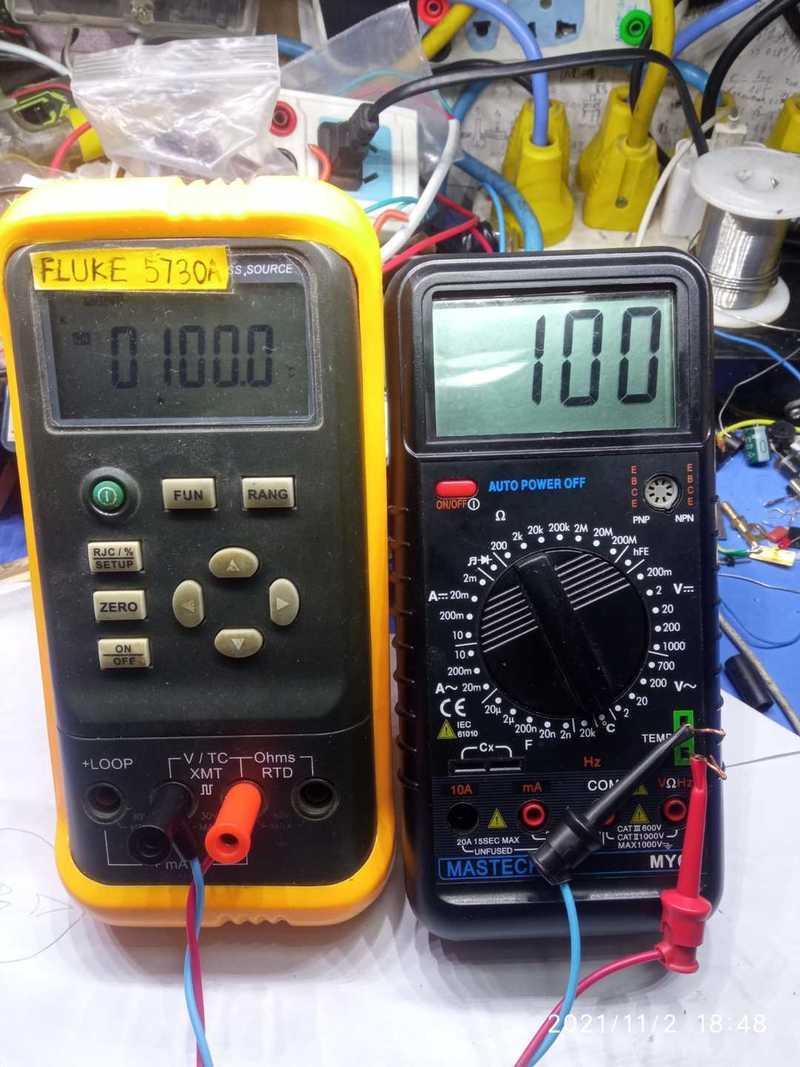

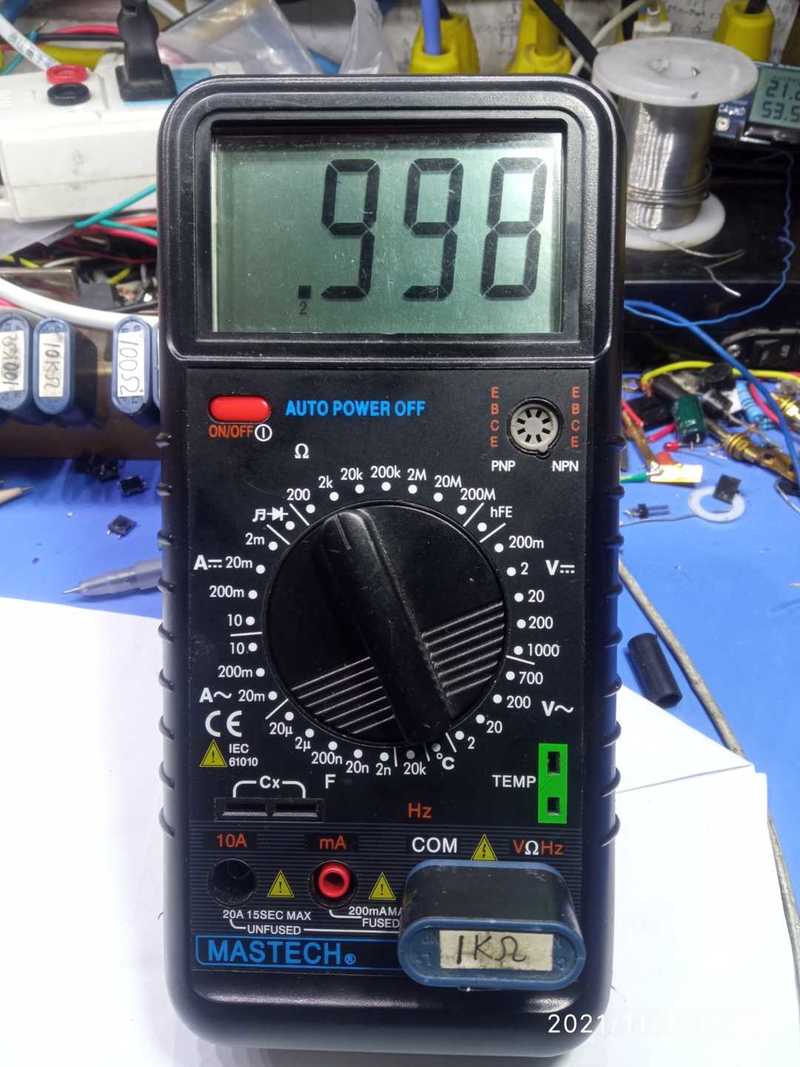

校准花了点时间摸索，最后搞明白了各个电位器的作用后，才发现自己真傻！厂家很用心，电位器是定制的，每个电位器上都有一个字母标识，代表了校准的档位！例如 电容档是C，频率档是K，温度是i和H，，，，，，唉！
老表用料确实可以！MY64的功能在7106方案的表里也算功能很全面的了！只不过我不喜欢，我更喜欢贴片版本的，这种插件的乱糟糟的。
以下程序自动插入未在内容中添加的图片或附件
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（12）

13912217676 数字巨人 2021-11-2 19:21:52
你不早说，我有7106的转接板{:9001:}
2021-11-2 19:21:52 回复
zhangwj98 数字精灵 2021-11-2 19:54:39
7106的转接板，在什么地方可以购
2021-11-2 19:54:39 回复
duron_ff202006 数字梦想家 2021-11-2 20:11:50
7106焊接得很漂亮了，赞一个。
2021-11-2 20:11:50 回复
wgh1027 数字大神 2021-11-2 20:38:26
谢谢分享
2021-11-2 20:38:26 回复
wgh1027 数字大神 2021-11-2 20:42:32
7106焊接技术不错
2021-11-2 20:42:32 回复
勇闯沙滩 数字大神 2021-11-3 06:58:14
7106还是焊的很好看。
2021-11-3 06:58:14 回复
佳维 数字精灵 2021-11-3 09:57:08
感谢分享
2021-11-3 09:57:08 回复
sasasa148 数字探长 2021-11-3 10:00:07
谢谢分享
2021-11-3 10:00:07 回复
kabala56 数字斗士 2021-11-3 11:20:56
有个问题没明白，为啥要花这精力修这低端表呢，闲的无聊？
2021-11-3 11:20:56 回复
hc061218 楼主     数字王者 2021-11-3 18:08:58
kabala56 发表于 2021-11-3 11:20
有个问题没明白，为啥要花这精力修这低端表呢，闲的无聊？

不懂技术，玩不了别的。修这个打发时间 哈哈
2021-11-3 18:08:58 回复
喜欢就好 数字精灵 2021-11-3 21:36:52
学习了,谢谢分享!
2021-11-3 21:36:52 回复
wgh1027 数字大神 2021-11-5 18:46:47
很会修
2021-11-5 18:46:47 回复
