光猫配置开关电源

发表于:2021-11-17 17:49:44 3764
电子产品
行为类别: 维修
产品类别: 其它
电子品牌: 其它
电子产品关键字:

登录后可查看大图

您需要 登录 才可以下载或查看,没有账号?立即注册

x

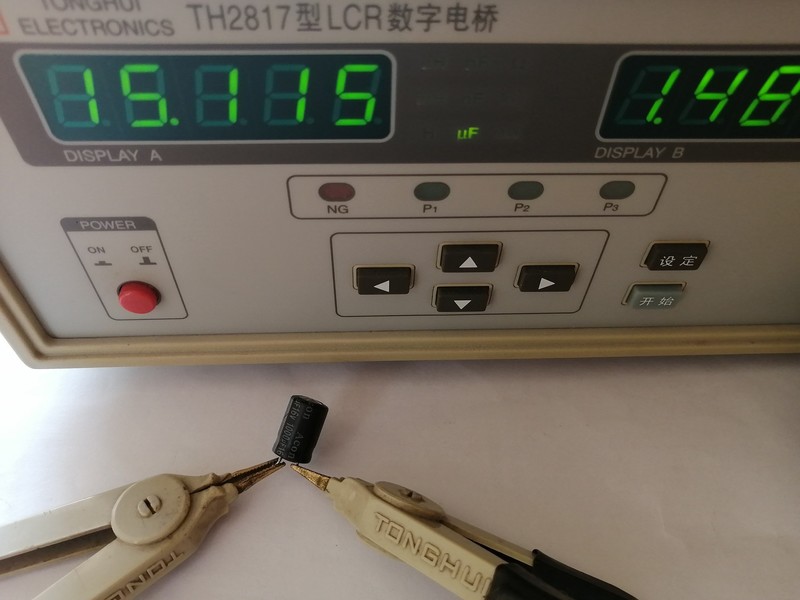

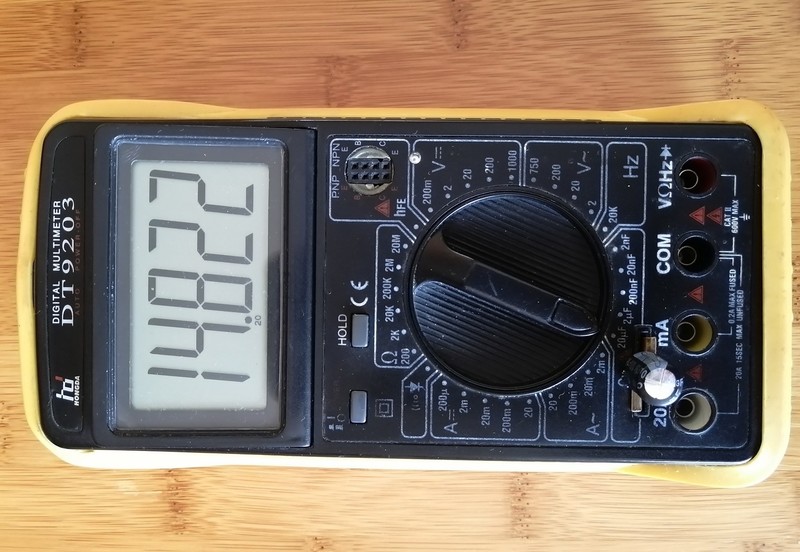

网络突然上不了网了,报修给换了个电源好了。测试电源空载电压正常,没带载能力,估计电容坏了。今天砸开看看,果然输出电容鼓包了,拆下测量一下,X表显示300多微法,明显是假象,真有这么大应该不会带不动负载。用老式表测量只有十几微法,用电桥测量的确只有十几微法。
没拆电容前,空载电压12.1V,带200欧电阻(60mA),电压下跌近两伏。换上一个25V1000uF的电容(实测不到900uF),带十几欧的负载(电流近700mA),电压由12.1V跌至11.6V,基本正常。不过这种电源的电压调整率并不是太好。
附几张图。

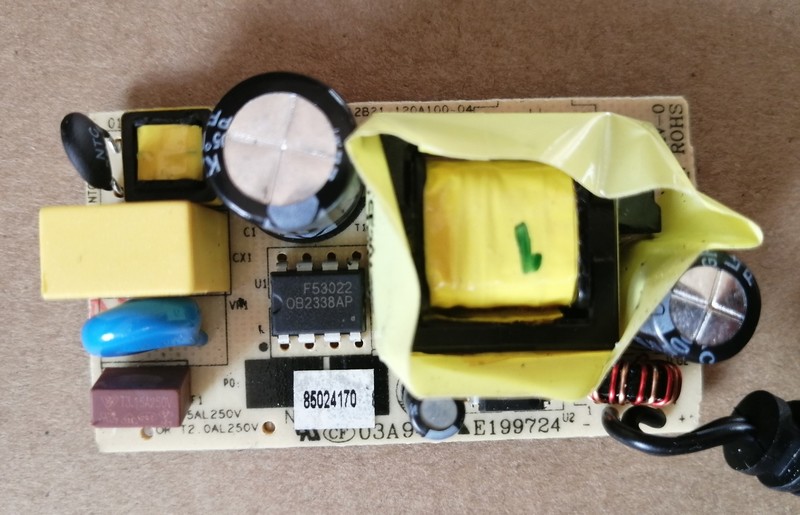

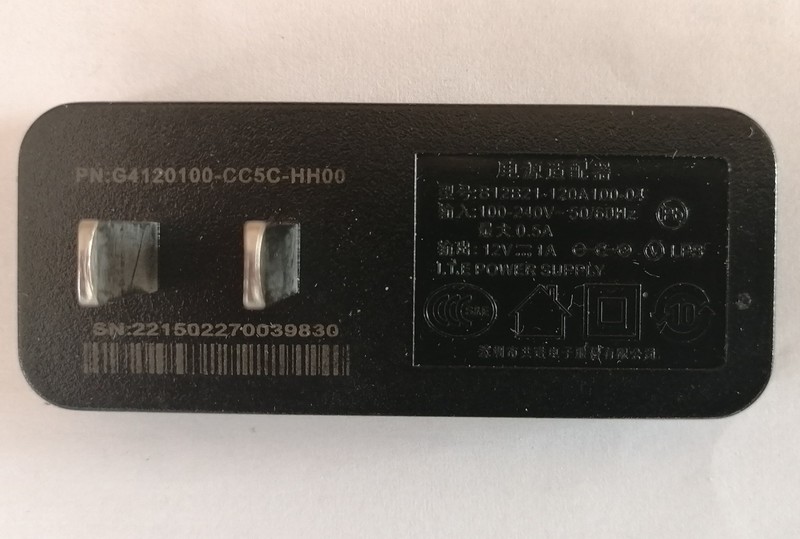

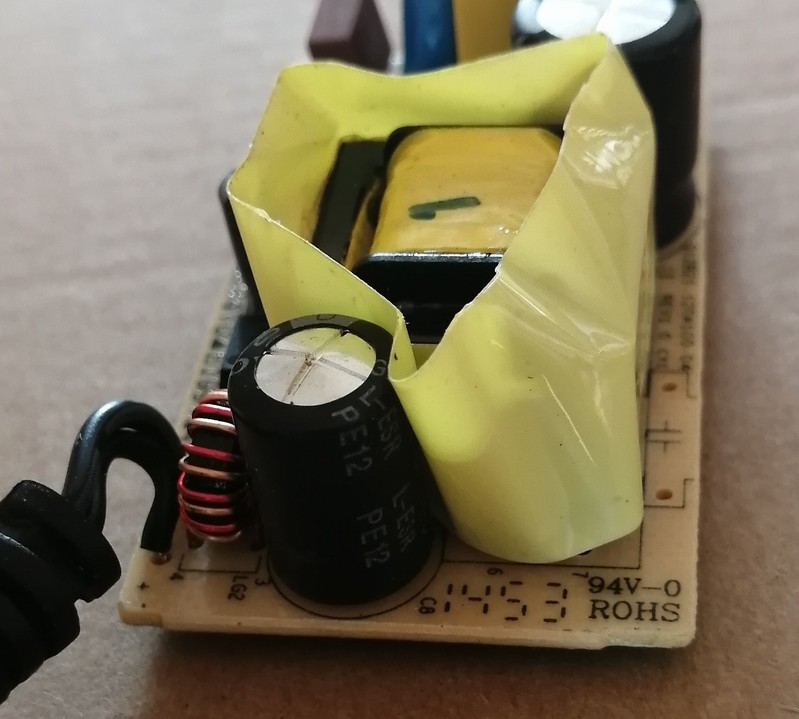

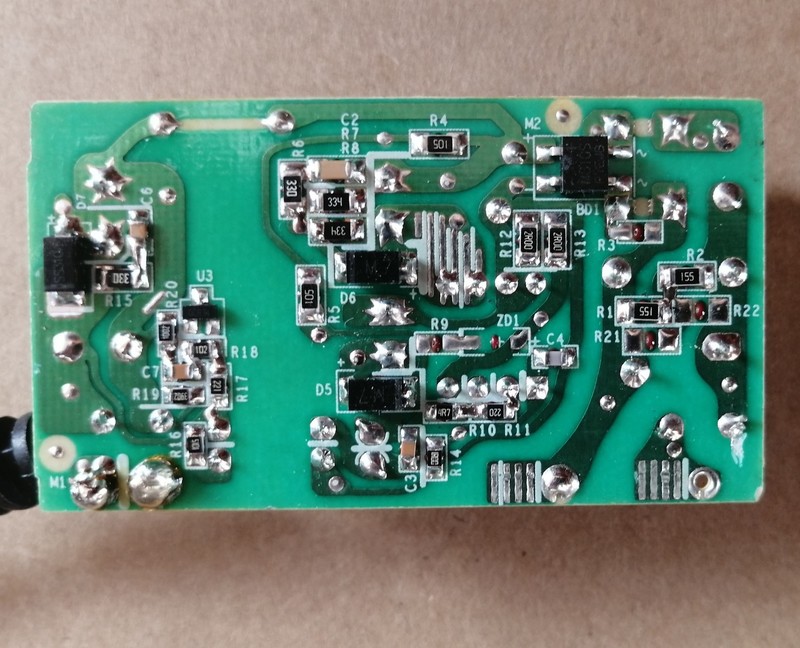

d1.jpg d2.jpg d3.jpg d4.jpg d5.jpg d6.jpg d7.jpg
