100V电压基准仿真

*发表于：2022-4-10 10:17:53* 3871 · 发表于：2022-4-10 10:17:53

您需要登录才可以下载或查看，没有账号？立即注册

x

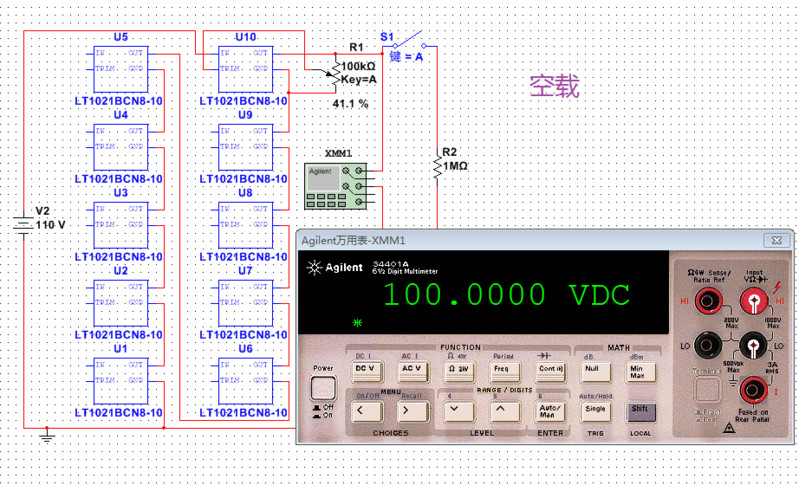

做了个100V电压基准仿真图，用的是LT1021的10V基准串联，该基准性能不错，价格低廉（拆机件），可惜快递已经停运20多天了，但还是下单了，等待快递早日开通。其实我们这还没有疫情，只是快递中转进不来，祝全国疫情尽早结束。

勇闯沙滩 · 2022-4-10 11:02:09

10x10二100，还可以10进制到100v一共10个档？

gdi2045 · 2022-4-10 11:57:32

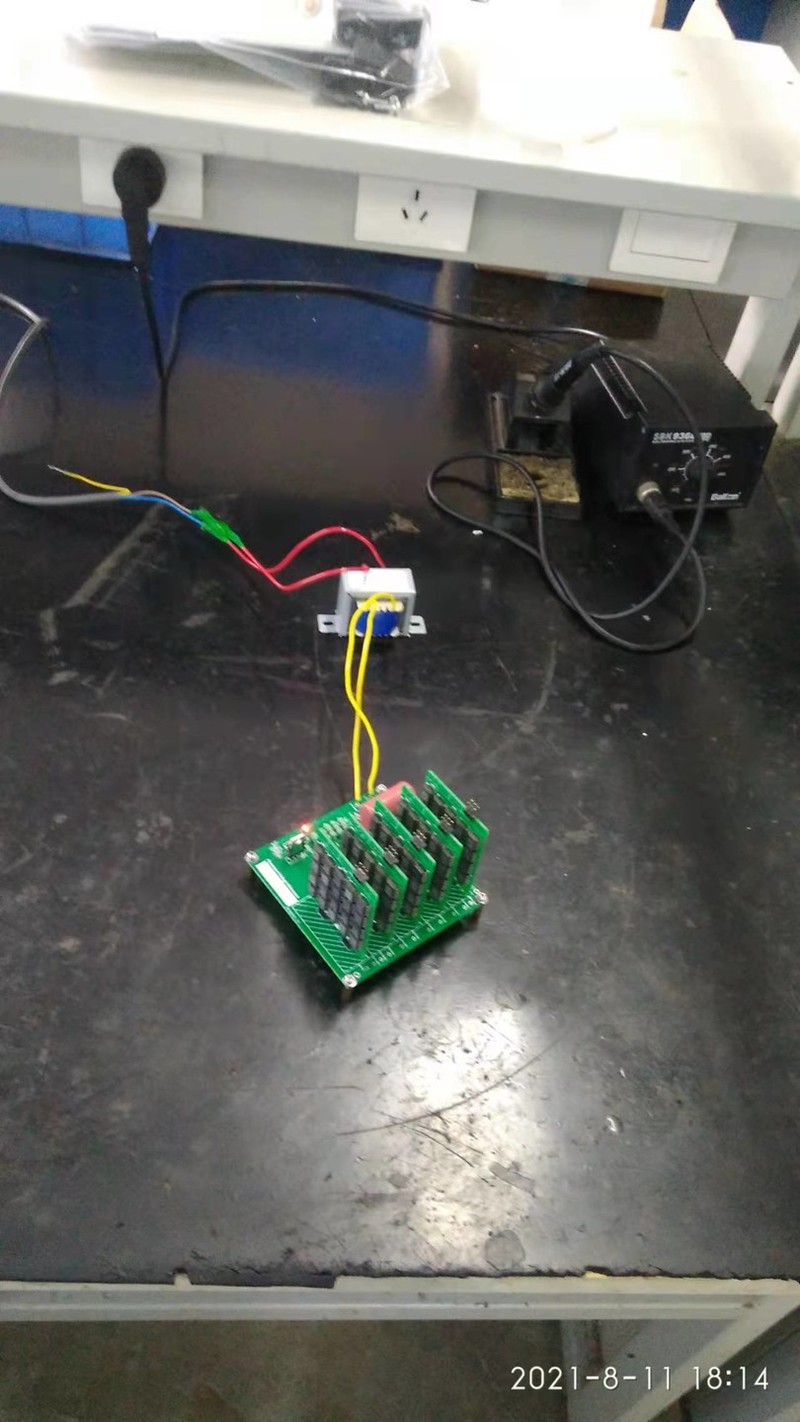

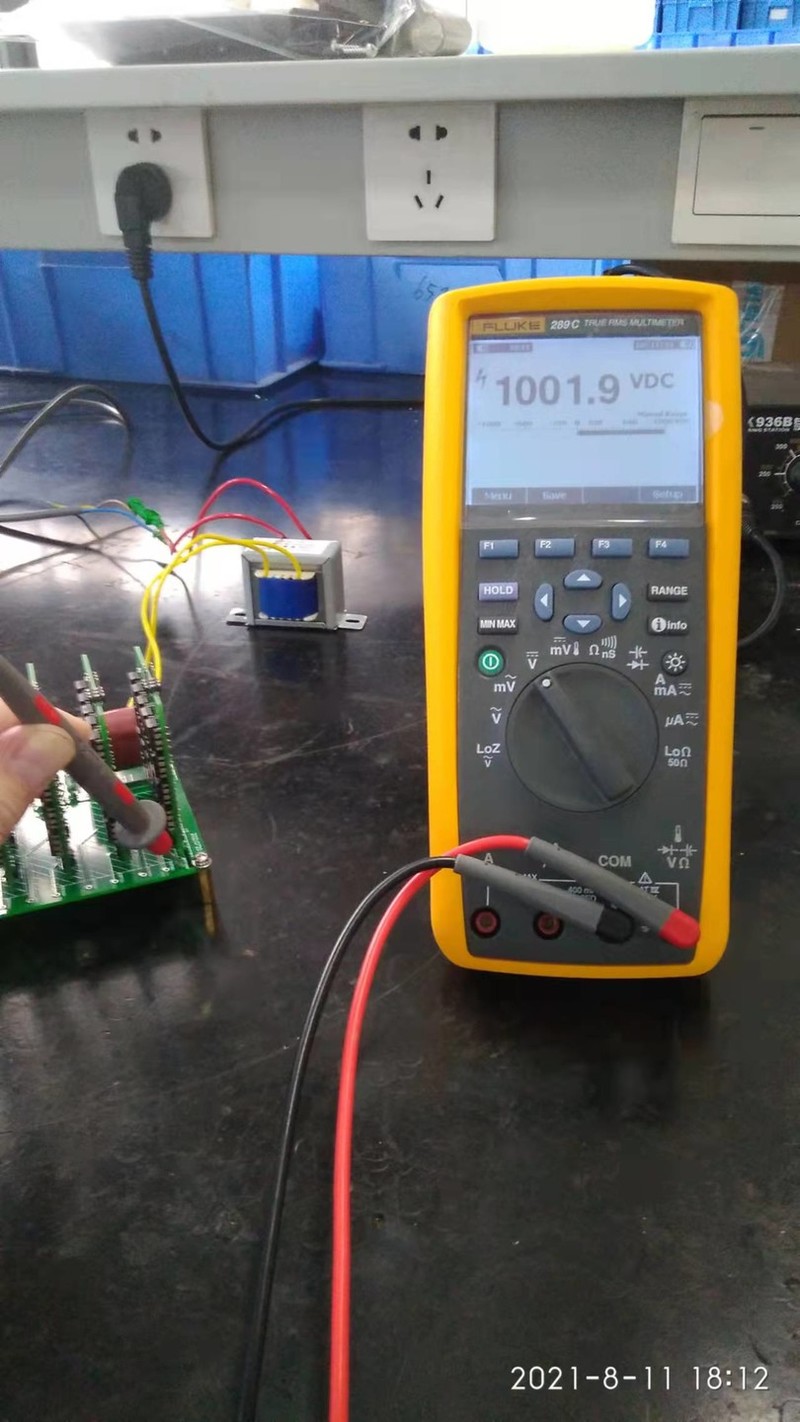

1000dc才酸爽，我也仿制过

hc061218 · 2022-4-10 14:42:58

还好，我停运前买了30个，上次120个，用了100个，还剩20个，但是死活找不到了，不知道放哪了，只好再买。唉

wgsd · 2022-4-10 14:55:28

估计扔垃圾桶了，在不就是送老头了

wgsd · 2022-4-10 14:57:56

hc061218 发表于 2022-4-10 14:42
还好，我停运前买了30个，上次120个，用了100个，还剩20个，但是死活找不到了，不知道放哪了，只好再买。唉 ...

估计扔垃圾桶了，在不就是送老头了

my1048 · 2022-4-10 17:09:34

期待你的成品问世，我做了一个出来，感觉不太稳定，不知道是不是431恒流效果不行。

wgsd · 2022-4-10 17:51:05

my1048 发表于 2022-4-10 17:09
期待你的成品问世，我做了一个出来，感觉不太稳定，不知道是不是431恒流效果不行。 ...

是否温飘问题，应尽量保证室温稳定。

43545 · 2022-4-10 18:26:23

没有仿真恒流电源？

hc061218 · 2022-4-10 18:27:52

my1048 发表于 2022-4-10 17:09
期待你的成品问世，我做了一个出来，感觉不太稳定，不知道是不是431恒流效果不行。 ...

这个基准即便不用恒流，也还不错的，如果不稳，多半是电流太小建议1.6-2.5mA。电流太小，基准电压偏低，而且不稳。

wgsd · 2022-4-10 18:59:21

43545 发表于 2022-4-10 18:26
没有仿真恒流电源？

恒流不是最好选择，带负载会引起分流，导致输出电压变化。

mvwz24029819 · 2022-4-10 21:44:49

自己做基准不错啊，只是选件标定有点费劲

wgh1027 · 2022-4-10 21:53:32

谢谢分享

13912217676 · 2022-4-11 08:34:49

虽然我看不太懂，但感觉很厉害的样子！赞一个哈哈

hc061218 · 2022-4-11 10:09:53

电源打算用什么方案？

wgsd · 2022-4-11 10:31:29

hc061218 发表于 2022-4-11 10:09
电源打算用什么方案？

较理想的是高压交流整流，倍压纹波大、器件多，不是好的选择。
要求高还是稳压较好，或简单稳压。

wgsd · 2022-4-11 10:34:28

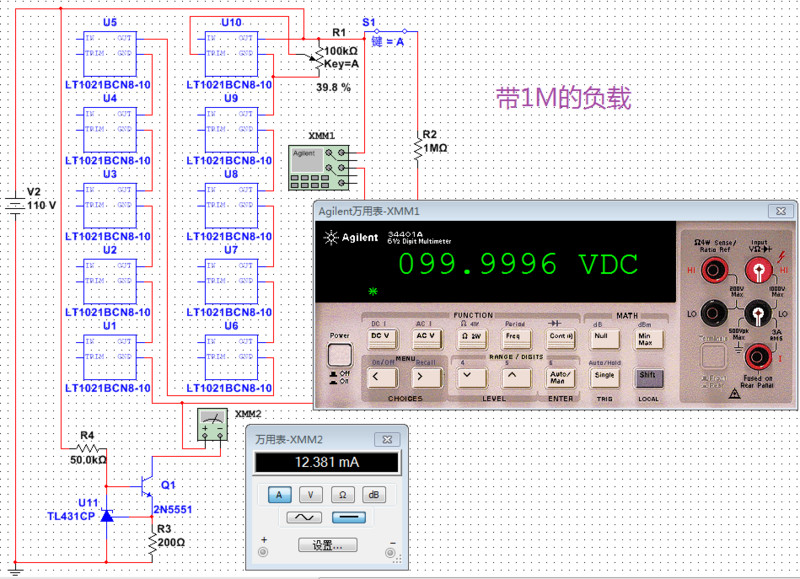

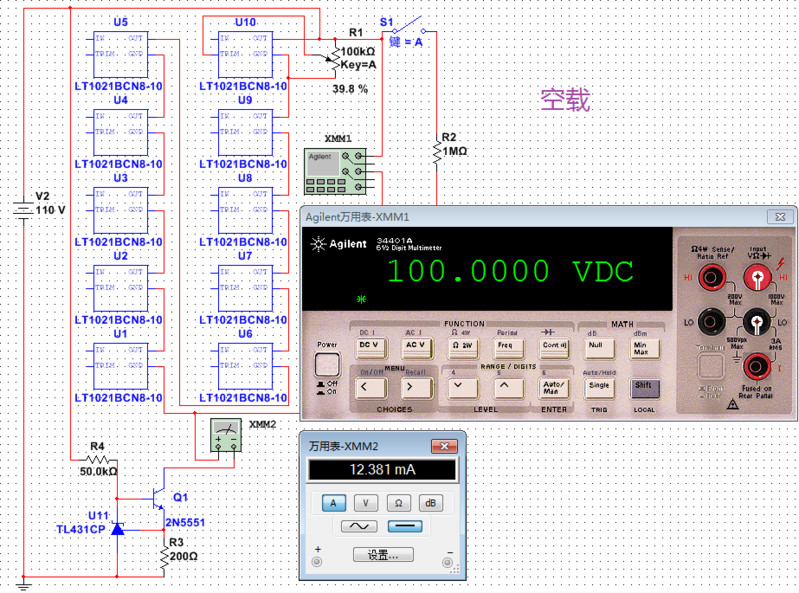

LT1021恒流仿真

zhangwj98 · 2022-4-11 10:35:38

工程还是较大的。

wgsd · 2022-4-11 10:44:01

zhangwj98 发表于 2022-4-11 10:35
工程还是较大的。

哈哈，就是一个连一个而已。

hc061218 · 2022-4-11 10:58:29

wgsd 发表于 2022-4-11 10:34
LT1021恒流仿真

影响不算大啊 10M的表影响会更小。你这要求太HiFi了，哈哈
