100V电压基准电源

发表于：2022-4-29 11:12:28 2871
标准件&校基准源
主题类别: 制作_改装
标准件类型:
仪表品牌: DIY自制
型号或关键字: 100V电压基准

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

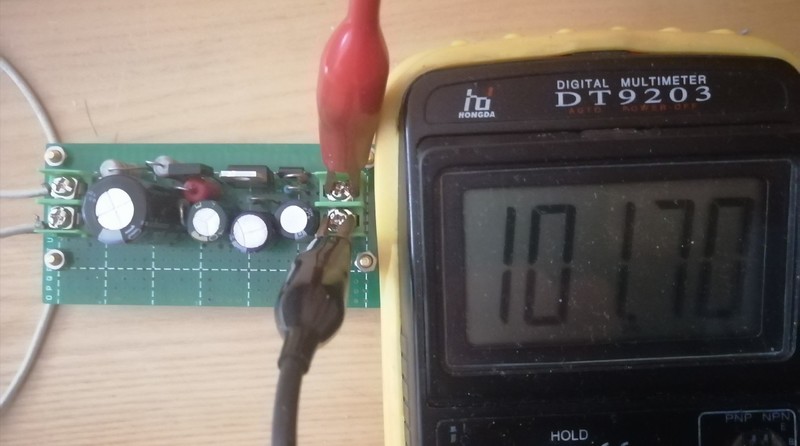

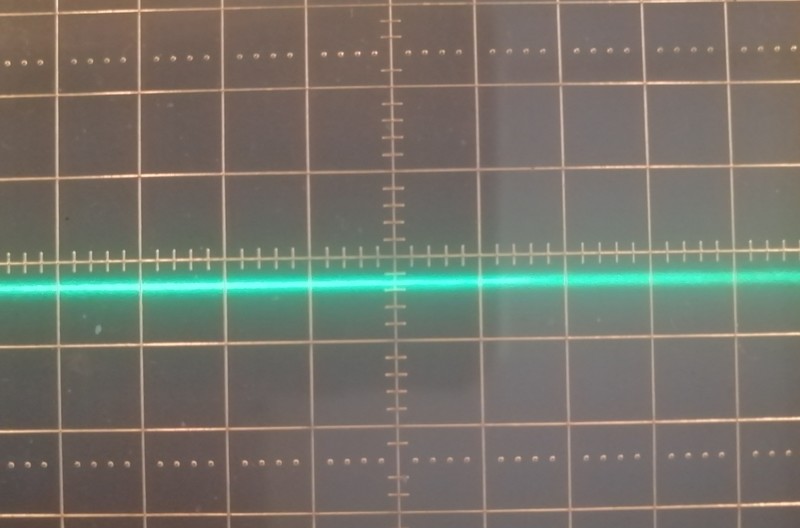

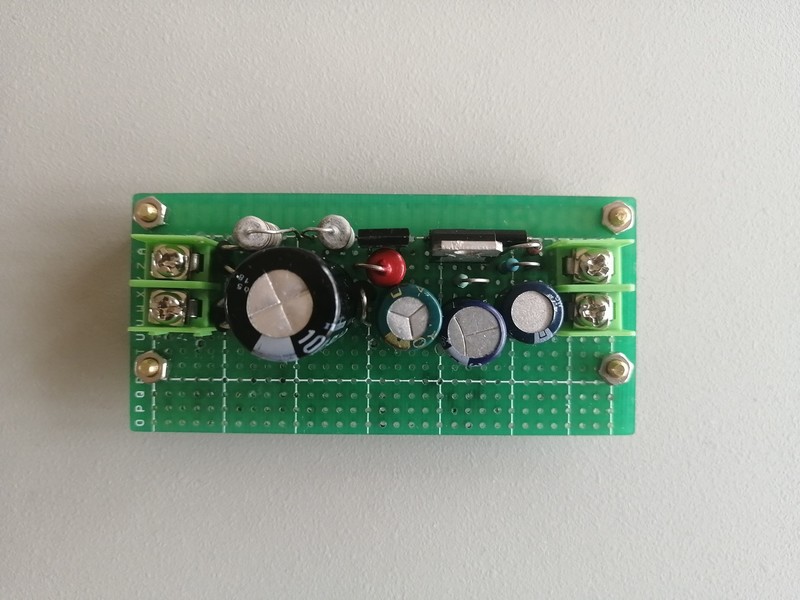

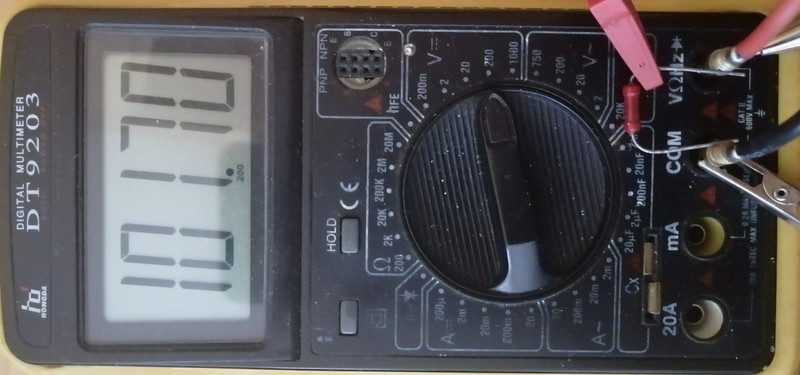

打算做个100V的电压基准，可是快递遥遥无期，只好现做一个电源吧。考虑电源使用时的意外短路，加了限流保护，即正常工作电流在3~5mA左右，超出电压就下跌了，短路时电流在几十mA，电压都降在限流电阻上。测试了一下纹波，我的示波器灵敏度太低，最高分辨率是一大格10mV，因此只看到一条直线。仿真只有微伏级。

C1.jpg C2.jpg C3.jpg C4.jpg
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（13）

mvwz24029819 数字精灵 2022-4-29 13:52:17
测试用不错，谢谢分享
2022-4-29 13:52:17 回复
佳维 数字精灵 2022-4-29 16:58:01
感谢分享
2022-4-29 16:58:01 回复
zhangwj98 数字精灵 2022-4-29 19:57:49
电源做的不错。
2022-4-29 19:57:49 回复
喜欢就好 数字精灵 2022-4-29 21:58:39
谢谢分享!
2022-4-29 21:58:39 回复
wgh1027 数字大神 2022-4-29 22:00:47
不错
2022-4-29 22:00:47 回复
wgh1027 数字大神 2022-4-29 22:41:31
谢谢分享
2022-4-29 22:41:31 回复
勇闯沙滩 数字大神 2022-4-30 05:56:25
100V电压基准电源，谢谢分享。
2022-4-30 05:56:25 回复
my1048 数字斗士 2022-4-30 08:40:59
计划用1021-10做吗？
2022-4-30 08:40:59 回复
wgsd 楼主     数字大神 2022-4-30 09:55:31
my1048 发表于 2022-4-30 08:40
计划用1021-10做吗？

是的，现在收不了快递。
2022-4-30 09:55:31 回复
乐在其中110 数字精灵 2022-5-5 23:12:02
上原理图看看呀。
2022-5-5 23:12:02 回复
wgsd 楼主     数字大神 2022-5-12 18:41:30
乐在其中110 发表于 2022-5-5 23:12
上原理图看看呀。

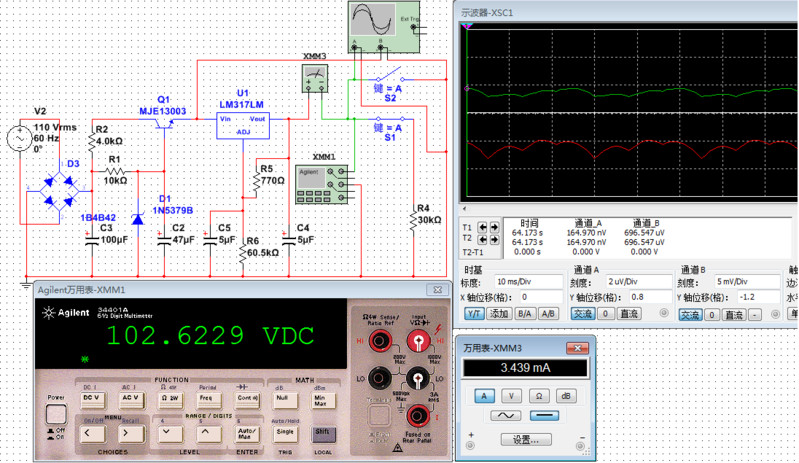

这是仿真图，和实物一样。
