这个电流可信吧

发表于：2022-8-5 18:46:09 1893
电子产品
行为类别: 其它
产品类别: 其它
电子品牌: 其它
电子产品关键字: CDOE

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

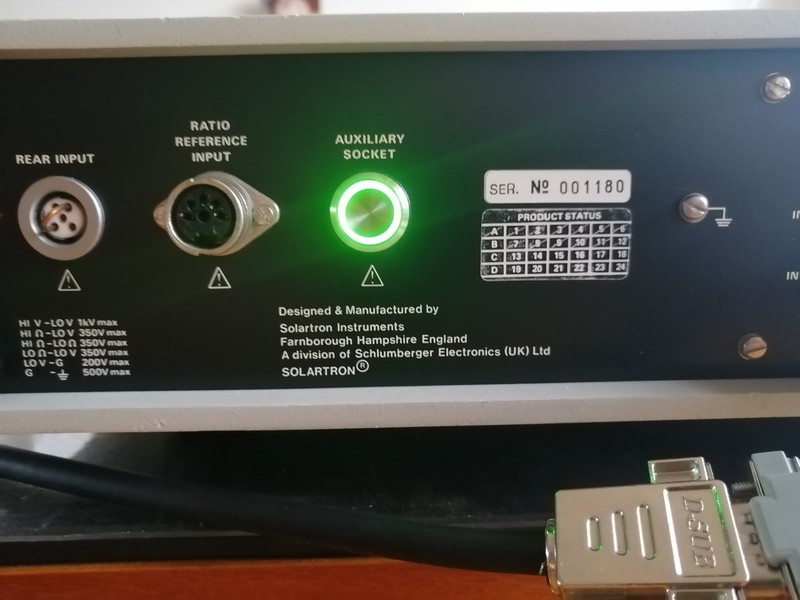

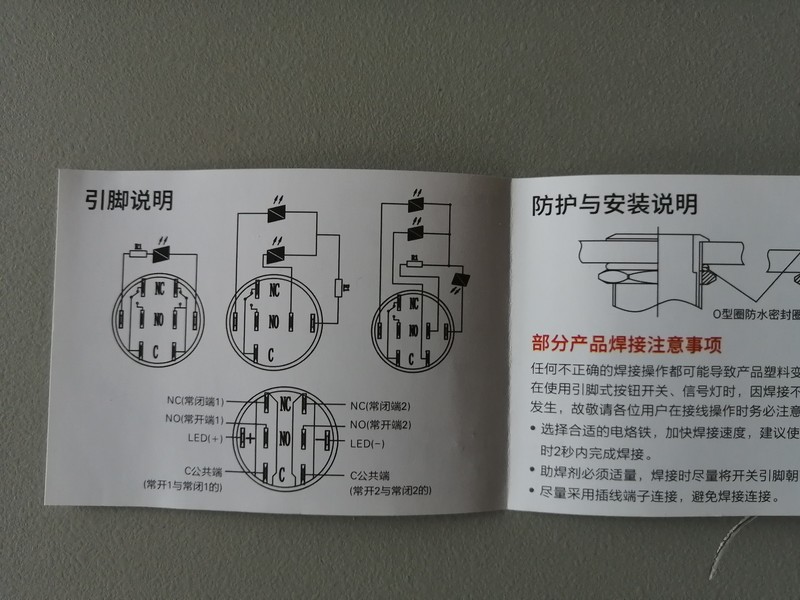

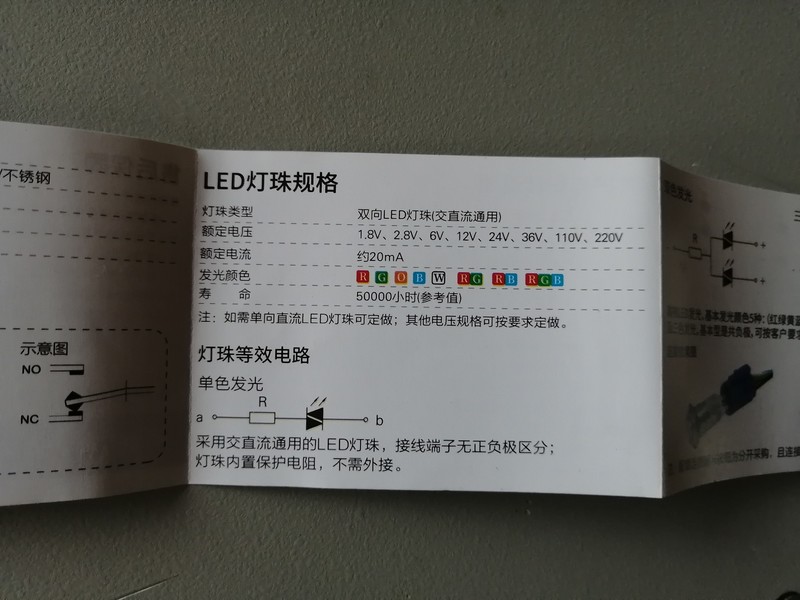

这个开关的指示灯是6V的，交直流两用，就是不分正负极（虽然上面标着有正极）。看了一下说明书，额定电流约20mA，感觉有点大，要环保吗，所以打算再在外面串一个电阻，将电流限制在5mA以内。因为控制的是显示屏的灯丝电压（6.3V）和屏极电压（40V），自然取用灯丝电压更合理，下单时就选的6V款。实际用众议X表测量一下电流在3.5mA左右，根本不用串电阻。想一下和标注的20mA也不矛盾（标注的应该是6V直流供电值），交流供电半波电压只有标称电压的0.45倍左右，这样电压比发光管高出的很少（翠绿色发光管电压降在3V左右），自然电流就大大降低，这个电流也正和我意，亮度也满好的。

ee1.jpg ee2.jpg ee3.jpg ee4.jpg
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（15）

HD123 数字精灵 2022-8-5 20:10:33
耗电再大，电源用的220V，怕什么
2022-8-5 20:10:33 回复
wgh1027 数字大神 2022-8-5 20:20:27
标称20mA你也信？
2022-8-5 20:20:27 回复
atz123 数字王者 2022-8-5 20:27:24
谢谢分享
2022-8-5 20:27:24 回复
hc061218 数字王者 2022-8-5 21:14:59
老古董，搞这么炫酷的灯？哈哈
2022-8-5 21:14:59 回复
mvwz24029819 数字精灵 2022-8-5 22:16:29
谢谢分享
2022-8-5 22:16:29 回复
勇闯沙滩 数字大神 2022-8-6 06:28:07
谢谢分享。
2022-8-6 06:28:07 回复
zhangwj98 数字精灵 2022-8-6 07:37:37
谢谢分享！
2022-8-6 07:37:37 回复
乐在其中110 数字精灵 2022-8-6 11:50:00
早期的高亮LED电流就是20毫安
2022-8-6 11:50:00 回复
wgh1027 数字大神 2022-8-6 21:24:38
谢谢分享
2022-8-6 21:24:38 回复
atz123 数字王者 2022-8-6 21:44:26
谢谢分享！
2022-8-6 21:44:26 回复
表述 数字精灵 2022-8-8 09:14:55
交流供电半波电压只有标称电压的0.45倍左右，这句话理解有误。
2022-8-8 09:14:55 回复
wgsd 楼主     数字大神 2022-8-8 11:19:33
表述 发表于 2022-8-8 09:14
交流供电半波电压只有标称电压的0.45倍左右，这句话理解有误。

奥，我是对我的开关LED情况提及的，当然你要是给它加上滤波电容等其它因素那就有很多情况出现。
2022-8-8 11:19:33 回复
atz123 数字王者 2022-8-8 20:37:21
谢谢分享
2022-8-8 20:37:21 回复
佳维 数字精灵 2022-8-15 15:06:27
感谢分享
2022-8-15 15:06:27 回复
散淡021 数字大神 2022-8-17 19:38:13
谢谢分享！
2022-8-17 19:38:13 回复
