福禄克8840测试与调校

*发表于：2022-8-26 11:01:31* 2202 · 发表于：2022-8-26 11:01:31

登录后可查看大图

您需要登录才可以下载或查看，没有账号？立即注册

x

手中的8840台表，今年年初时把基准改成了LM399AH，因为基准的改动，当时把直流电压档重新校准了一遍，室温23°左右，精度和线性都挺好，其它档位均没动。近日拿出来测试了一下，室温28°左右，已校准的电压档仍然精准，没有发现温度变化的影响。没改动的电阻档和交流电压档精度也不错，随手测试了一下直流电流档，100mA显示99.88mA，有千分之一多点的误差，本不想动它了，考虑在我手中基本上是吃灰，还是校准一下，方便的时候出嫁需要的人吧。由于该表电流档不支持100mA校准，只支持1000mA校准，手中又没有可调电流源，突然想起坛主的多功能电压电流校准仪，马上找出来，临时输入一组13V的交流电源，因为该校准仪有很多电流选项组合，正好1A档的输出又略小于1A，这样很方便的和小电流插帽组合，调校出1000mA输出，因此很顺利的校准了8840的电流档，且精度和线性都很好。现把测试和电流校准后的图贴上供大家参考。

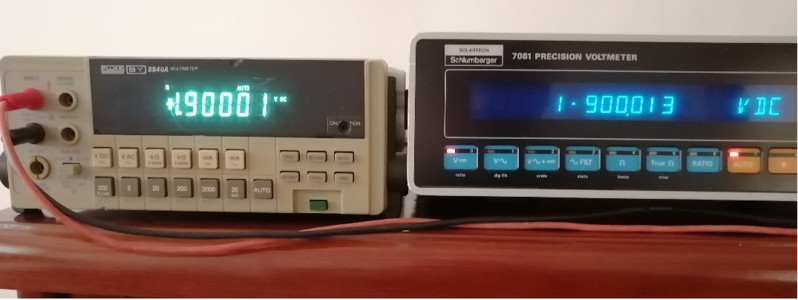

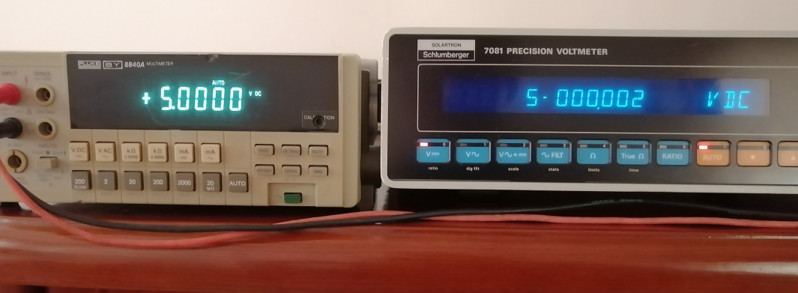

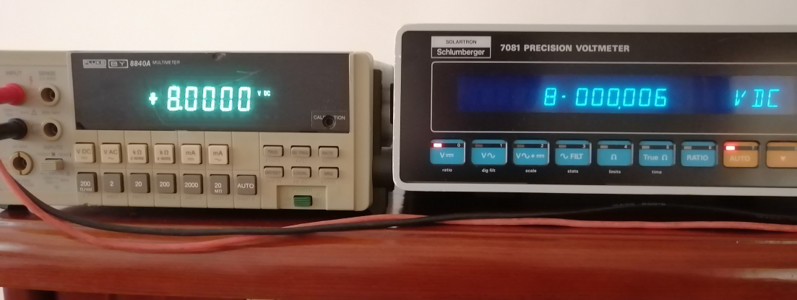

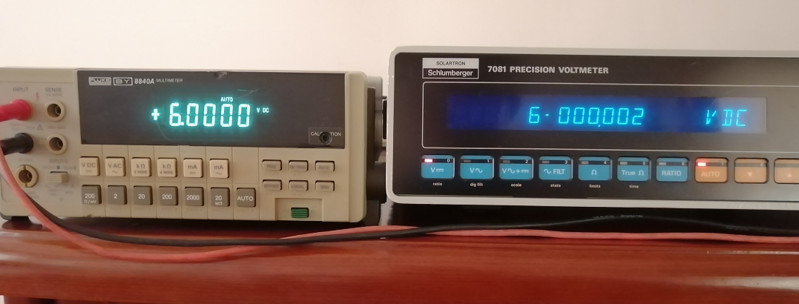

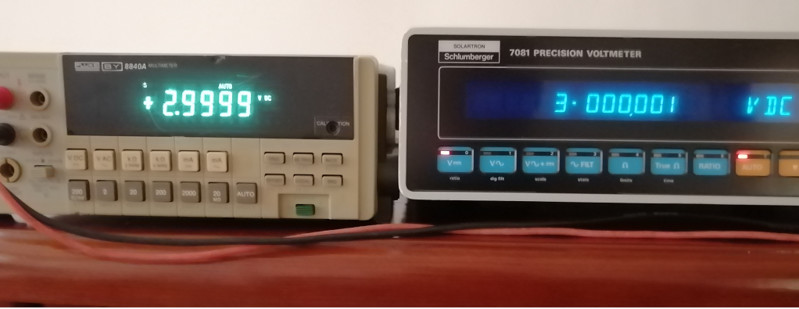

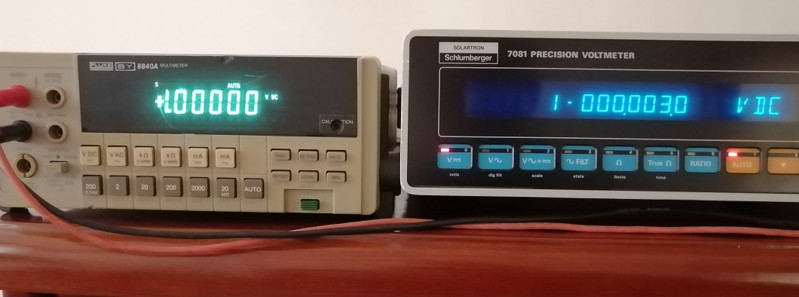

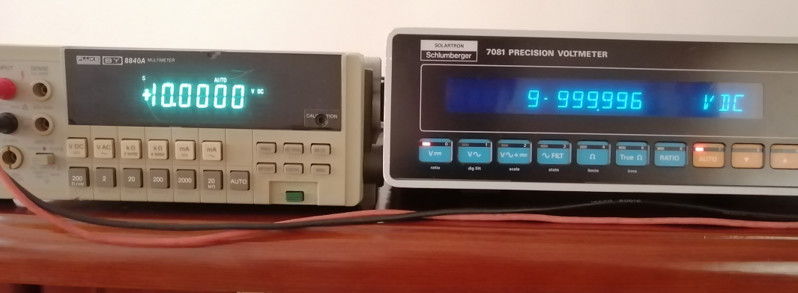

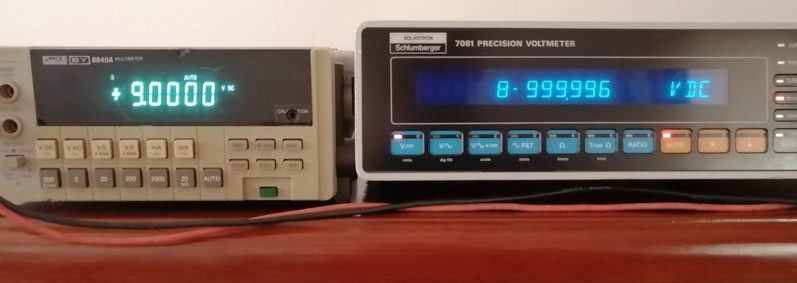

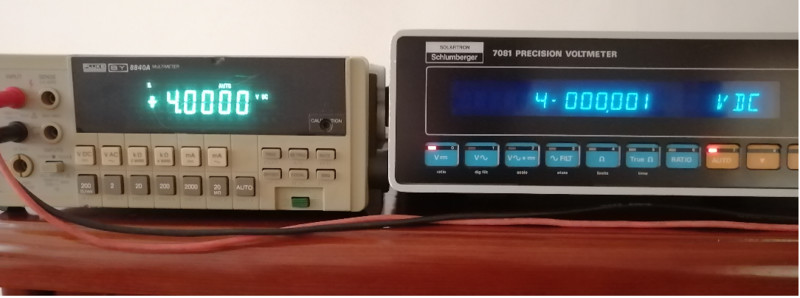

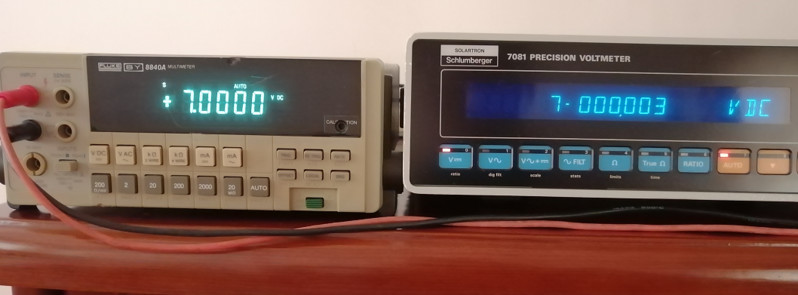

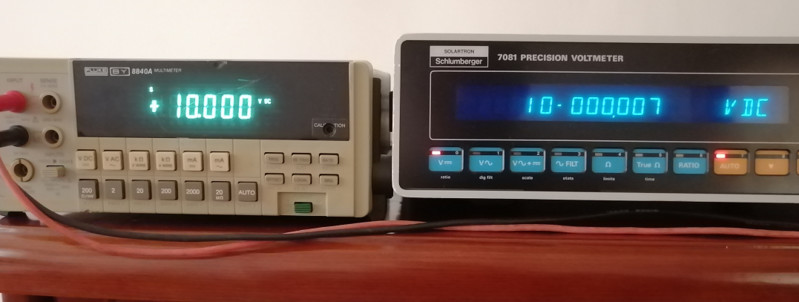

之前校准的直流电压档测试图

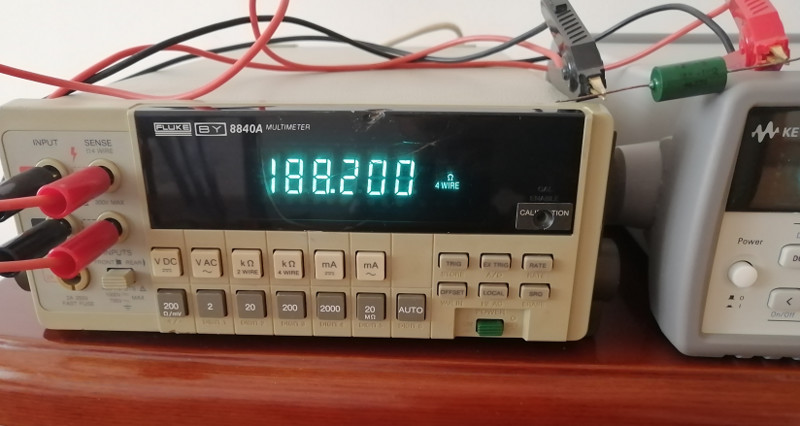

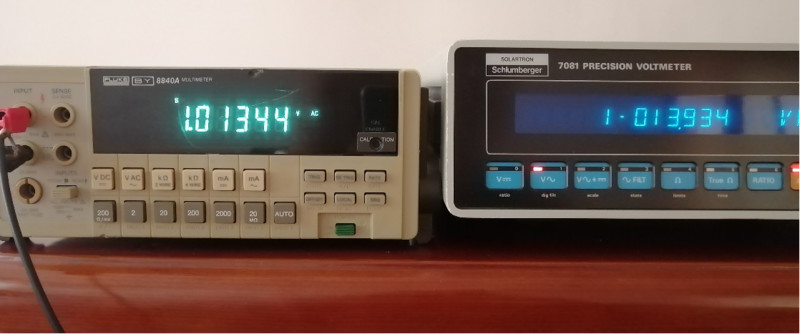

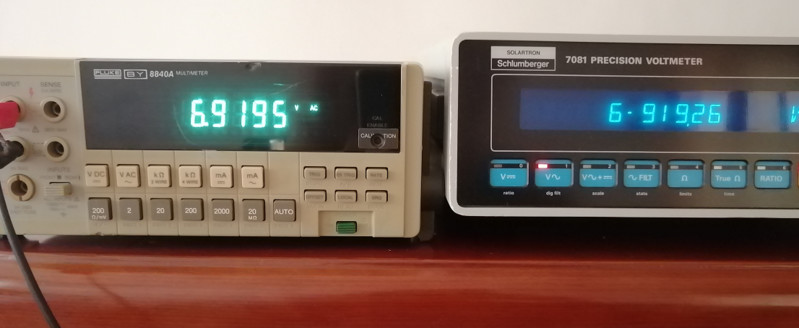

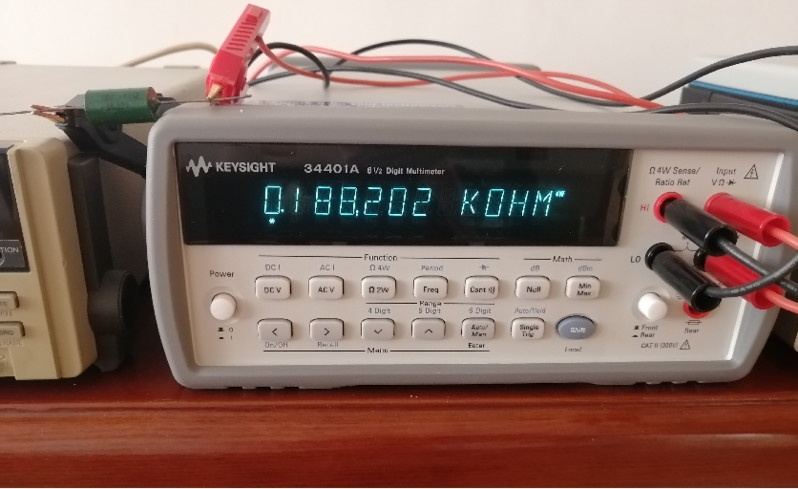

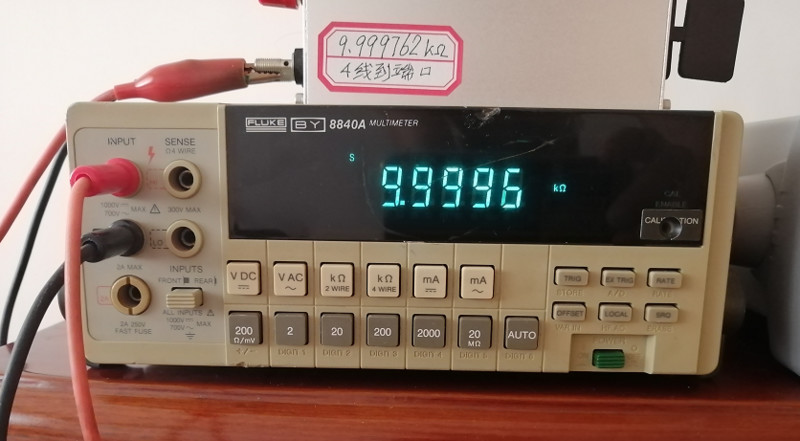

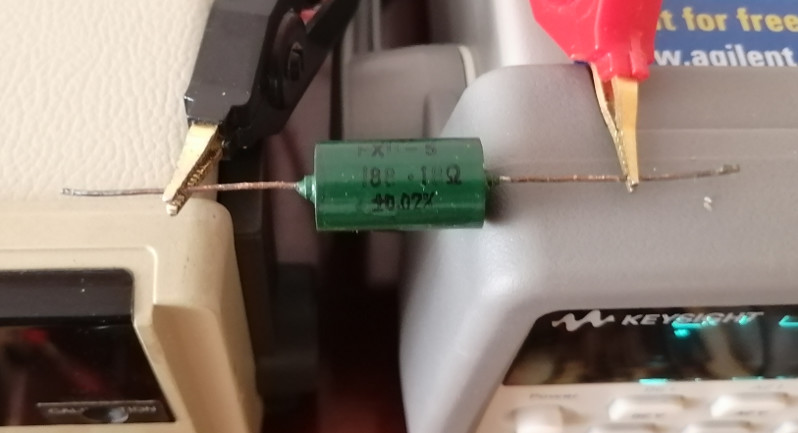

没改动的交流电压档和电阻档测试图

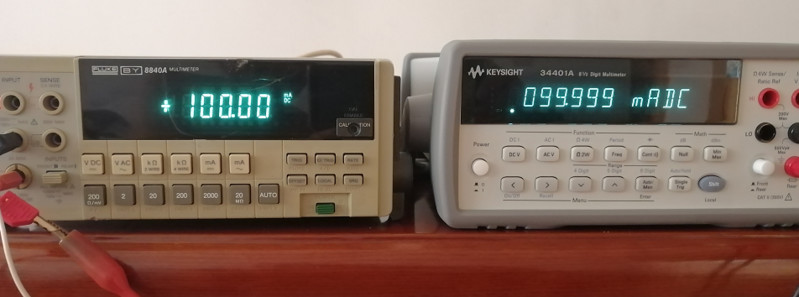

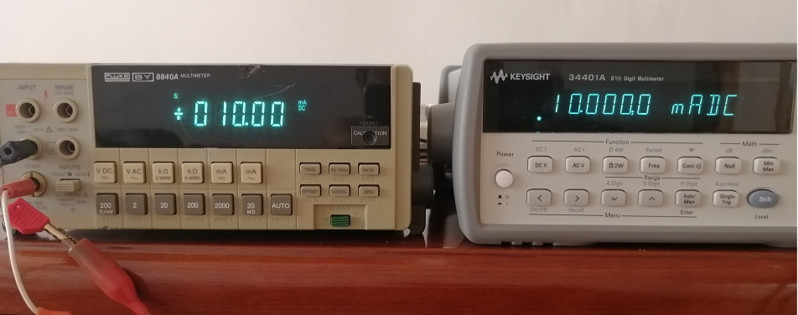

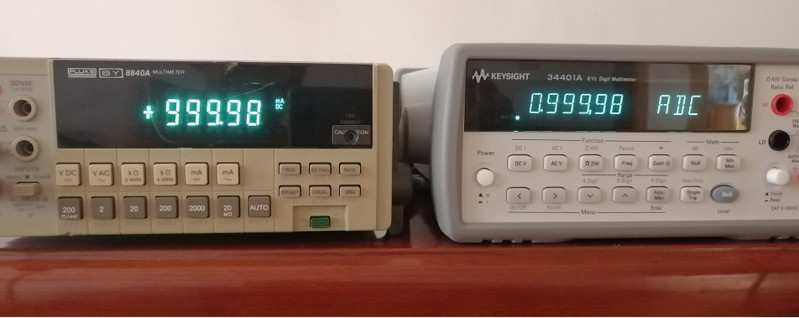

校准后的电流档

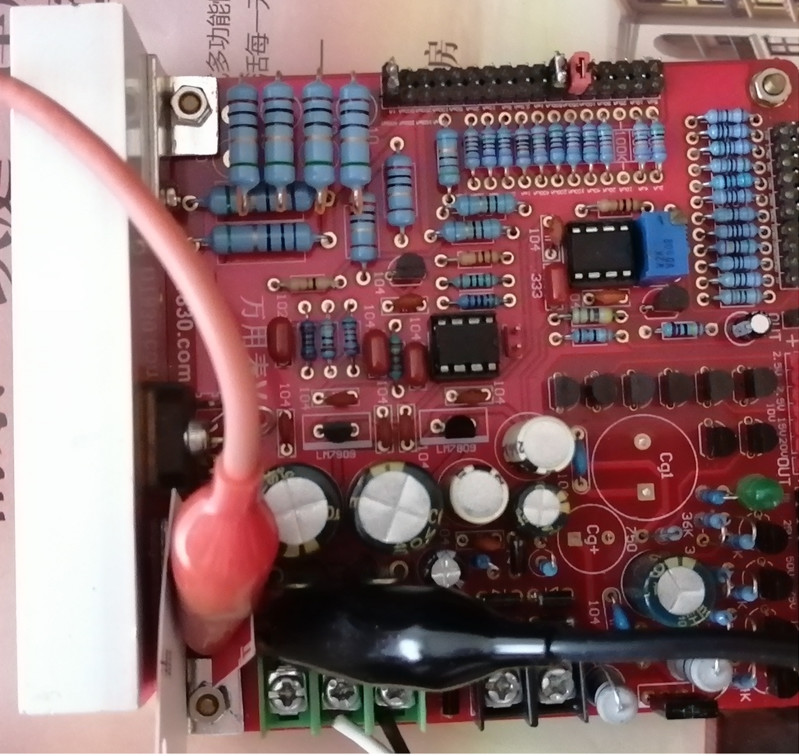

坛主的多功能校准仪

mvwz24029819 · 2022-8-26 17:07:05

谢谢分享

wgh1027 · 2022-8-26 17:12:56

这个可以有

wgh1027 · 2022-8-26 17:13:33

谢谢分享

zhangwj98 · 2022-8-26 17:22:42

谢谢分享！

勇闯沙滩 · 2022-8-26 19:13:42

谢谢分享。

喜欢就好 · 2022-8-27 20:48:33

谢谢分享!

qizming · 2022-8-28 20:24:33

谢谢分享

AC360 · 2022-8-29 20:24:08

看不到调校

javedyu · 2022-8-29 23:09:45

谢谢分享!

散淡021 · 2022-8-30 14:13:28

谢谢分享

atz123 · 2022-8-31 19:31:26

谢谢分享！

wgsd · 2022-9-3 19:06:43

AC360 发表于 2022-8-29 20:24
看不到调校

屏幕右下角有个圆洞，里面是校准开关，打开开关屏幕会显示CAL校准状态，如校准电压，按下需校准的档位键，安屏幕提示，短路输入端，按下确认件，几秒后会提示输入校准电压，输入端接入校准电压，按下确认件即可。说明书里有详细介绍。

atz123 · 2022-9-3 20:28:40

谢谢分享

yejunan · 2022-10-19 12:30:35

谢谢分享

佳维 · 2023-2-12 11:52:18

感谢分享
