简单的一次线性测试

发表于：2022-9-8 09:46:07 2336
万用表
主题类别: 评测（详细）
仪表品牌: 其它品牌
显示方式: 八位半
型号或关键字: 7081

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

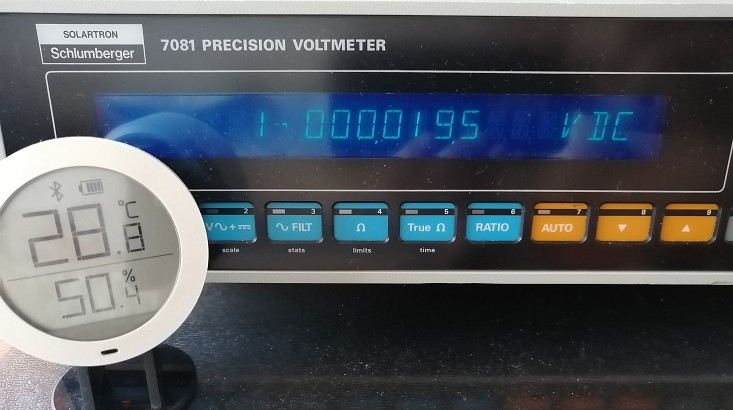

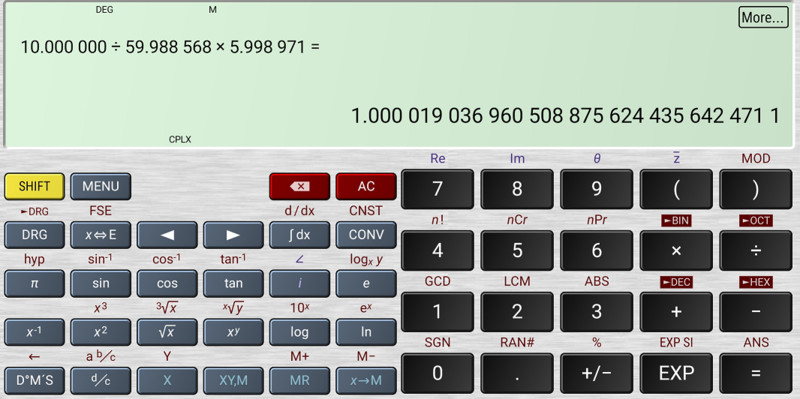

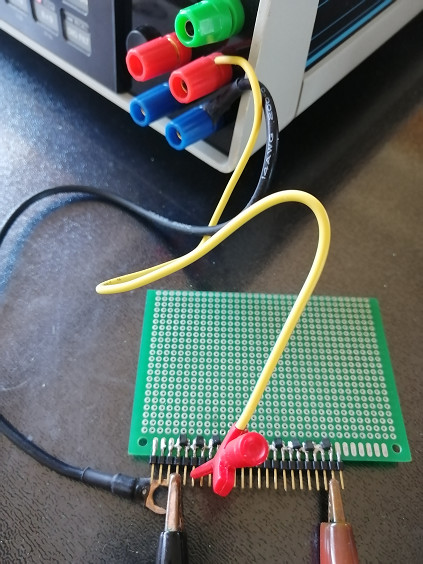

万用表的线性也是很重要的指标，但手中既没有可靠的源也没有高指标的金封电阻，因此难能得到可靠的分压器，可是又非常想知道它大概的线性情况，特别是10V档的1V误差值。之前用10V基准和7V基准背靠背的3V还是挺准的，1V感觉还是用分压比较可靠些，而且1V的准确适用性更强些。无奈找出手头最好的贴片孪生箔电阻，10K+15K，10K与15K幷连得6K，十只串联60K，用表的一个档位四线，分别测得每个电阻的阻值，然后再相加得出总阻值，这样感觉可以排除表测量6K档和测量54K档换挡带来的影响。连好后测量结果还是非常不错的，基本与计算相符。下面是测试图


X1.png X2.png X3.png

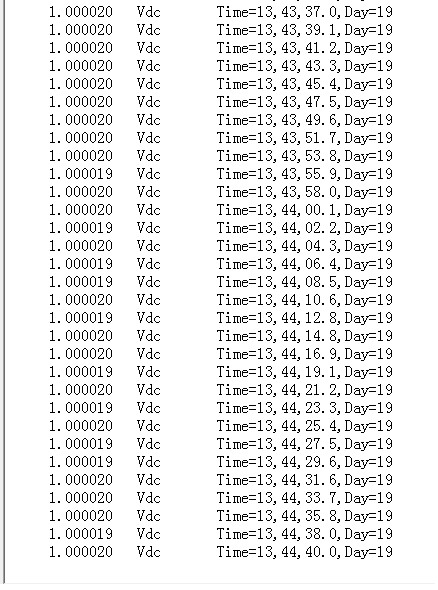

这是7位半的采集值

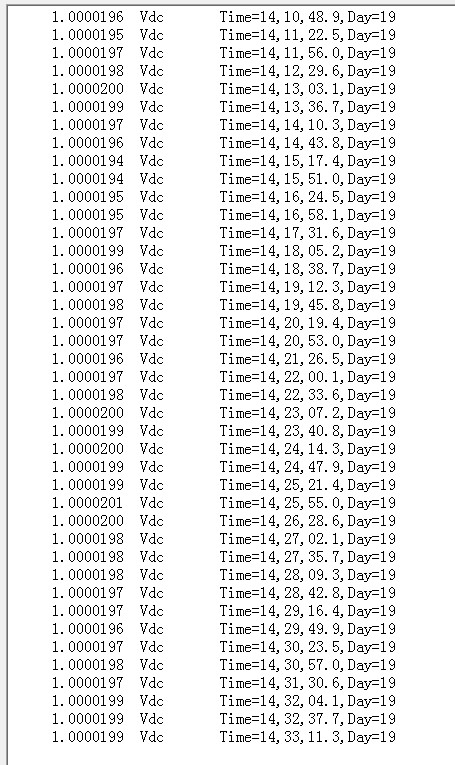

这是8位半的采集值

收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（13）

mvwz24029819 数字精灵G 2022-9-8 12:30:45
谢谢分享
2022-9-8 12:30:45 回复
wgh1027 数字大神J 2022-9-8 12:40:08
谢谢分享
2022-9-8 12:40:08 回复
qizming 数字探长D 2022-9-8 16:13:01
谢谢分享
2022-9-8 16:13:01 回复
hc061218 数字王者I 2022-9-8 19:29:36
顺便验证了电阻档也不错
2022-9-8 19:29:36 回复
atz123 数字王者I 2022-9-8 20:44:53
谢谢分享
2022-9-8 20:44:53 回复
wgsd 楼主     数字大神J 2022-9-8 21:49:12
hc061218 发表于 2022-9-8 19:29
顺便验证了电阻档也不错

验证不了，如6K的电阻测出来都是8K也没问题，因为电阻档位也不换，测试大了每个电阻都大，电阻的分压比例不受影响。
2022-9-8 21:49:12 回复
