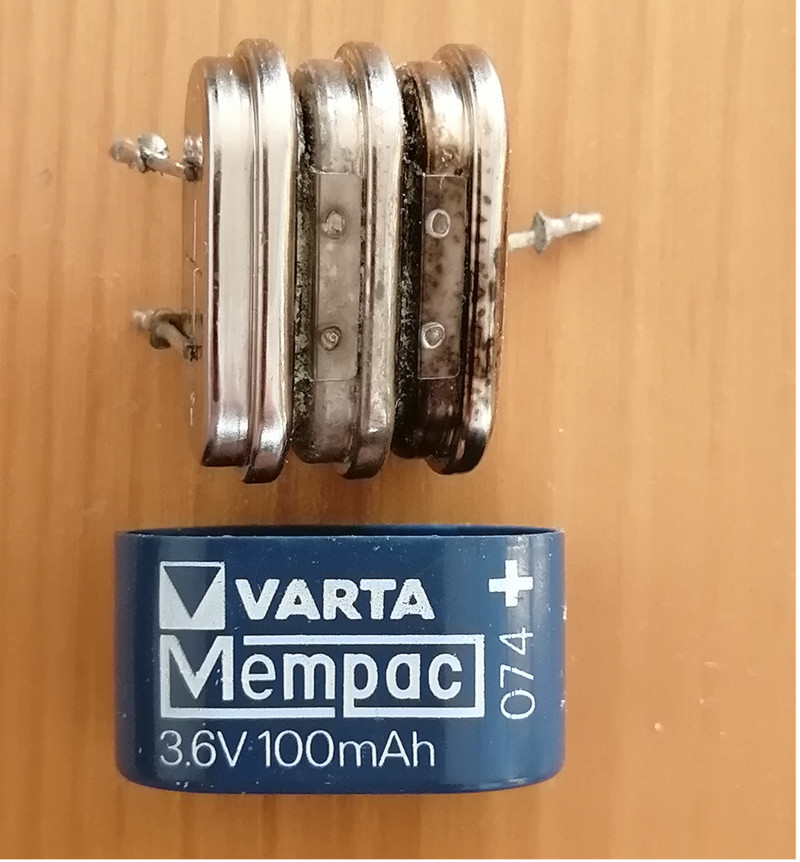

万用表储存器备用电池

atz123 数字王者 2022-9-21 22:18:27
谢谢分享
2022-9-21 22:18:27 回复
wanwenhao1 数字梦想家 2022-10-1 15:39:18
本帖最后由 wanwenhao1 于 2022-10-1 15:44 编辑

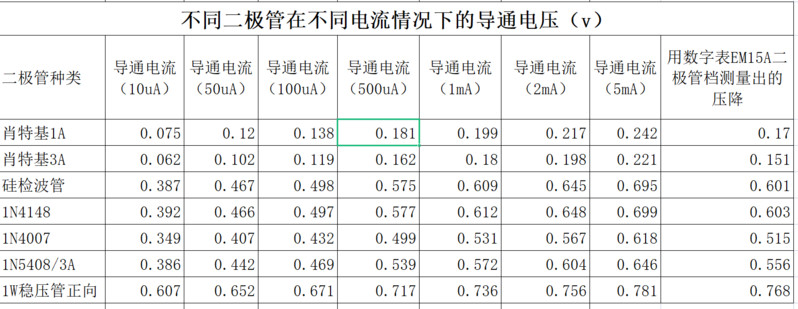

二极管的压降不是固定的，会随着电流的减小而减小。4148，设定0.5V的压降，根据我测定的数据，电流大约是100μA左右。当电流减小到10μA时，压降为0.4V左右。这意味着你的充电电路，在电流极小的情况下，仍然会对电池继续充电而直至电池电压达到与电源电源相等为止，这就是你的电池鼓包的原因。

2022-10-1 15:39:18 回复
wgsd 楼主     数字大神 2022-10-1 16:01:32
wanwenhao1 发表于 2022-10-1 15:39
二极管的压降不是固定的，会随着电流的减小而减小。4148，设定0.5V的压降，根据我测定的数据，电流大约是10 ...

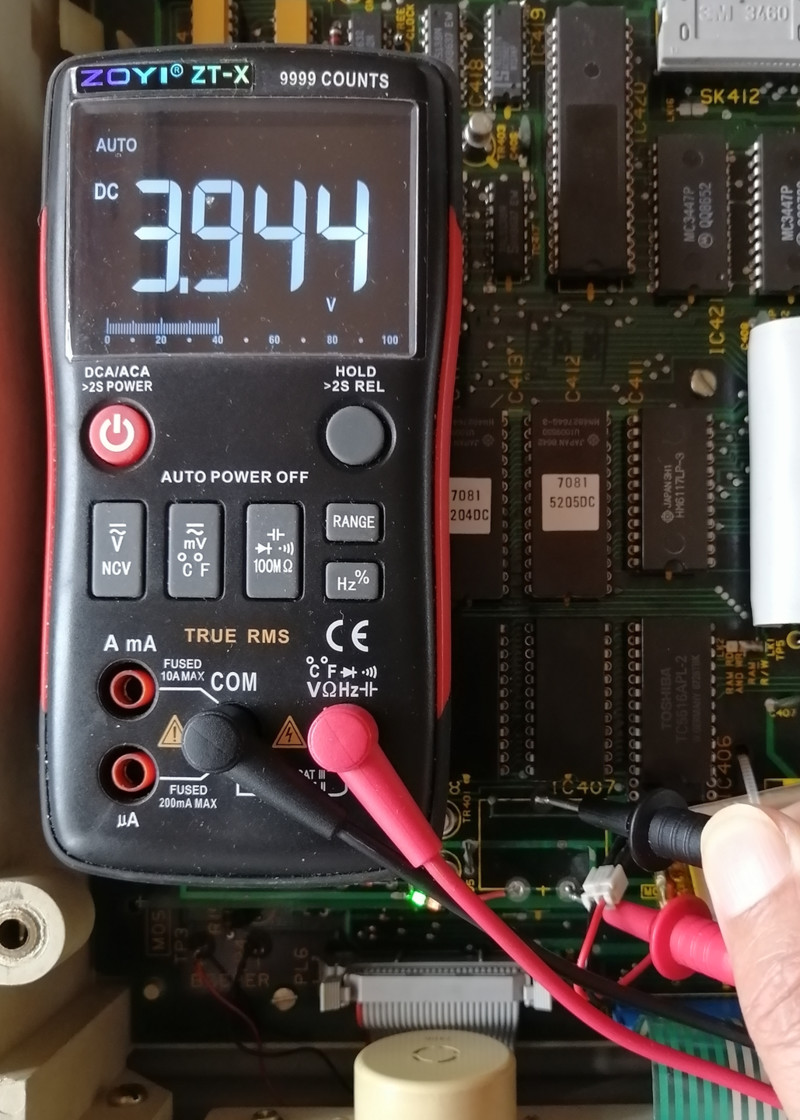

哈哈，你不说我都忘了，刚刚马上开盖检测一下，十几天了，一直开机，电池现在电压3.94V，这次应该没有问题了。

2022-10-1 16:01:32 回复
yejunan 数字探长 2022-10-2 09:01:43
谢谢分享
2022-10-2 09:01:43 回复
yejunan 数字探长 2022-10-2 09:02:37
可惜我买不起高位表
2022-10-2 09:02:37 回复
shoucun 数字斗士 2022-10-7 08:46:10

谢谢分享
2022-10-7 08:46:10 回复
zmc419 数字小子 2022-10-24 17:10:17
二极管压降与电流有关，不是定数，不可靠
2022-10-24 17:10:17 回复
atz123 数字王者 2022-10-24 20:48:48
谢谢分享
2022-10-24 20:48:48 回复
