LED替代VFD显示方案确定

发表于：2023-1-30 16:11:49 2079
万用表
主题类别: 其它
仪表品牌: 其它品牌
显示方式: 其它
型号或关键字: 7081

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

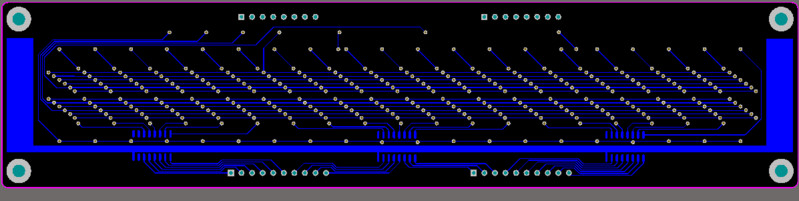

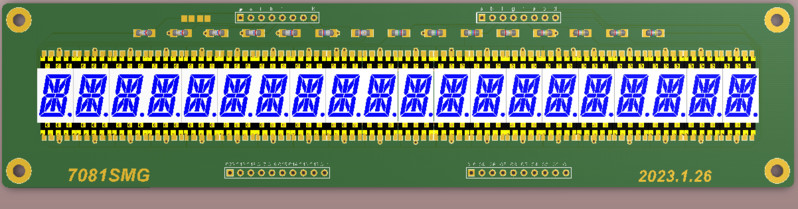

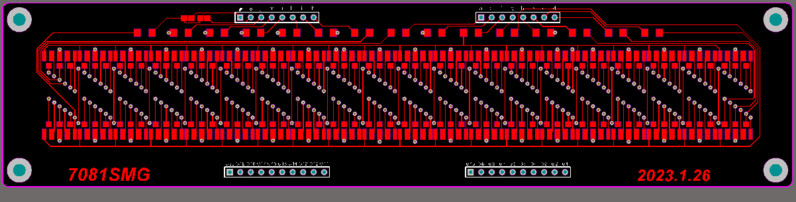

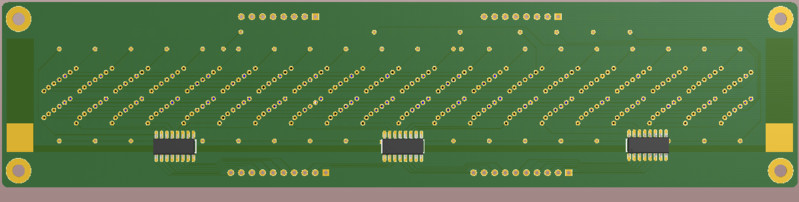

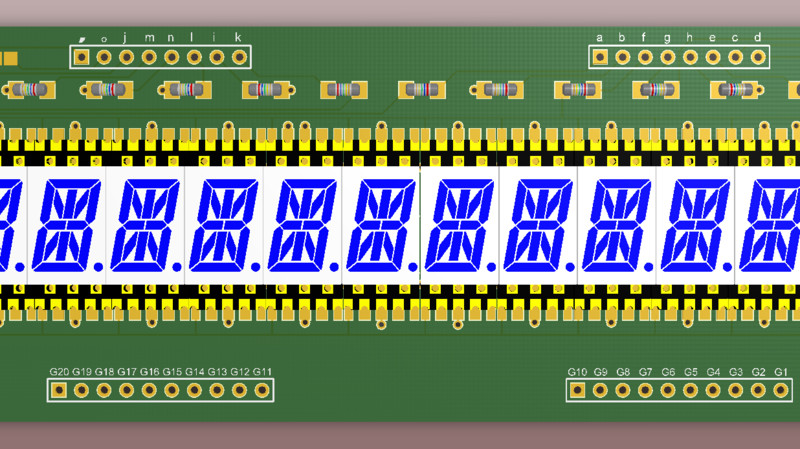

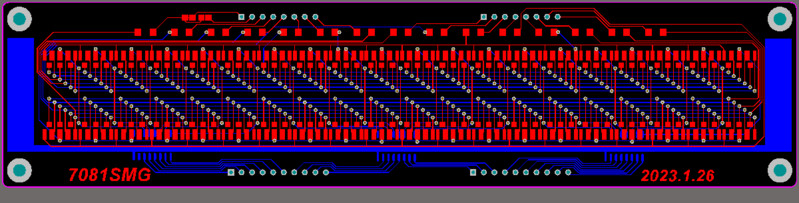

经过几天的优化，最终排板图确定，比初版图顺眼多了，待下月初数码管店家上班，购买数码管到手符合后再打板，以免数码管管脚接线与实际物品有差别，造成PCB板错误。


dg1.png dg2.png dg3.png dg4.png dg5.png dg6.png
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（19）

ftr315 数字探长 2023-1-30 16:31:12
这种换屏需要换驱动IC吗？换了驱动IC译码怎么解决的
2023-1-30 16:31:12 回复
wgsd 楼主     数字大神 2023-1-30 17:43:14
ftr315 发表于 2023-1-30 16:31
这种换屏需要换驱动IC吗？换了驱动IC译码怎么解决的

不用换的，笔画段一一对应，原驱动芯片工作电压40V，工作电压范围5V-40V，用数码管把工作电压降下来即可。
原打算用机内的5V电源，经实测，5V不接限流电阻也只能让数码管刚刚发微光，远不如一节1.5V电池驱动(ULN2003)亮，查其原因，是扫描脉冲太窄，大致测试了一下，扫描频率200Hz，脉冲占空比小于2%。只能提高工作电压，在6V~8V基本可以了。
所以还的购一个降压模块，用机内的24V电压。或用升压芯片，用机内的5V电压。
2023-1-30 17:43:14 回复
wgh1027 数字大神 2023-1-30 20:08:55
一个字， 牛！
2023-1-30 20:08:55 回复
wgh1027 数字大神 2023-1-30 21:33:57
谢谢分享哦
2023-1-30 21:33:57 回复
马蜂 数字梦想家 2023-1-30 21:33:58
期待早日看到实物效果。
2023-1-30 21:33:58 回复
勇闯沙滩 数字大神 2023-1-31 07:08:38
等待结果。
2023-1-31 07:08:38 回复
gdi2045 数字斗士 2023-1-31 08:25:00
板画的很漂亮！
2023-1-31 08:25:00 回复
my1048 数字斗士 2023-1-31 16:37:04
这个方案是不是也适合吉时利2000和34401的改造
2023-1-31 16:37:04 回复
wgh1027 数字大神 2023-1-31 18:11:00
期待结果
2023-1-31 18:11:00 回复
ftr315 数字探长 2023-1-31 21:57:03
楼主能私信你的op2177购买的淘宝店吗？今天到货的opa2189翻车了。人都嘛了，开年第一单就翻
2023-1-31 21:57:03 回复
mvwz24029819 数字精灵 2023-2-1 08:43:03
谢谢分享
2023-2-1 08:43:03 回复
cdsh 数字梦想家 2023-2-1 08:45:51
谢谢分享
2023-2-1 08:45:51 回复
wgsd 楼主     数字大神 2023-2-1 08:53:35
ftr315 发表于 2023-1-31 21:57
楼主能私信你的op2177购买的淘宝店吗？今天到货的opa2189翻车了。人都嘛了，开年第一单就翻 ...

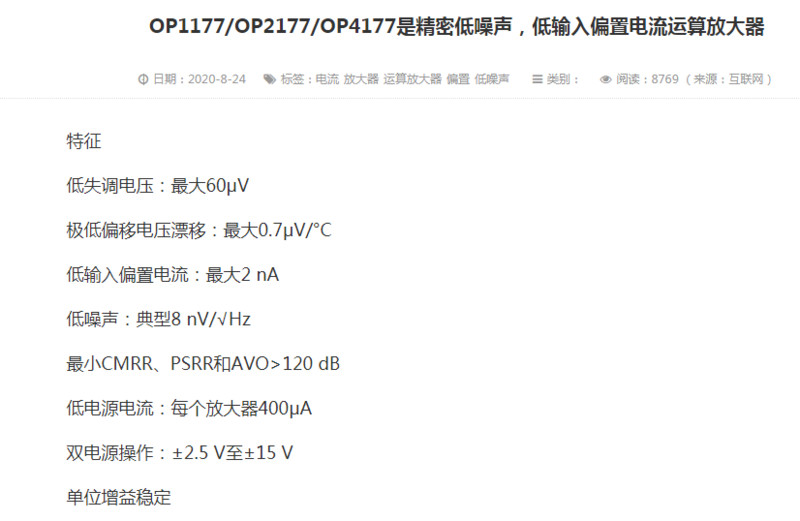

多年前买的，好几家，有1177、2177，177，2277，一种型号买过几家，现在分不清了。2177还有后面印的是CHIAN（放大镜下看）。
你在那上用？2177指标比OPA2189差很多。

2023-2-1 08:53:35 回复
ftr315 数字探长 2023-2-1 09:45:37
准备做一个二阶的有源滤波器 0.8hz/f的 2177指标可以。本打算用opa2189的，买到假货翻车了。刚找了几片op07 除了失调温漂其他的指标也漂亮。但找手册硬是没发现输出电流是多大，后级有个47uf的电容不知道能不能稳定工作。
2023-2-1 09:45:37 回复
wgsd 楼主     数字大神 2023-2-1 10:28:20
ftr315 发表于 2023-2-1 09:45
准备做一个二阶的有源滤波器 0.8hz/f的 2177指标可以。本打算用opa2189的，买到假货翻车了。刚找了几片op07 ...

直接接电容可能不行，得分具体线路加隔离电阻再接电容。
2023-2-1 10:28:20 回复
锐意如风 数字探长 2023-2-6 11:37:48
真是好手艺，羡慕
2023-2-6 11:37:48 回复
wgh1027 数字大神 2023-2-6 23:08:12
  真牛逼
2023-2-6 23:08:12 回复
喜欢就好 数字精灵 2023-2-11 20:16:49
谢谢分享！
2023-2-11 20:16:49 回复
wgh1027 数字大神 2023-2-11 22:32:53
等着瞧
2023-2-11 22:32:53 回复
